测功机智能测试系统

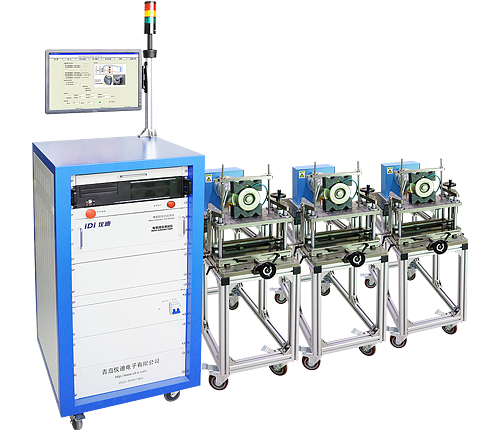

一、设备描述

二、功能特点

•一站式检测：可检测输入电压、电流、功率、功率因数、输出转矩、转速、输出功率、效率等；
•测试精度高：电量优于0.2%F.S.，转矩优于0.2%F.S.，转速0.1%F.S.，转速最小分辨率为0.01rpm；
•测试刷新速度快：标配为0.1秒，改制可达0.02秒甚至更高；
•高度集成：集输入测量、输出测量和加载控制于一体，避免出现测试数据不同步的现象；
•切换方便：多台测功机切换由切换仪完成，单相、三相、直流电量间的切换由软件完成；
•测试功能强大：可进行出厂测试、寿命试验和型式试验（可温升测试）、霍尔测量等；
•数据存储、查询筛选、信息化管理：数据存储方便，具有至少120G本地存储空间，支持U盘导出数据、网络传输数据等功能；可进行测试数据筛选、条件查询、报表及特性曲线生成，实现数据追溯，有助于产品质量分析；
•智能化测试：测试项目有上下限设置，对产品测试失败，进行智能分析，声光报警；具有极强的防出错功能，最大程度地防止错误或失误操作造成损失；
•完善的保护机制：配有急停按钮，遇紧急情况可以通过快速按下此按钮来达到保护的措施；超速停机、过载停机等，最大限度地保护测功机系统免因操作失误带来的损害；采用了多种抗干扰措施，具备软硬件保护和各种安全警示等安全化设计；
•操作简介、美观时尚：21寸真彩液晶显示，动态说明书、自动引导操作等，更具人性化；可配备三维夹具/安装平台，便于电机安装调节。

三、测功机机头分类

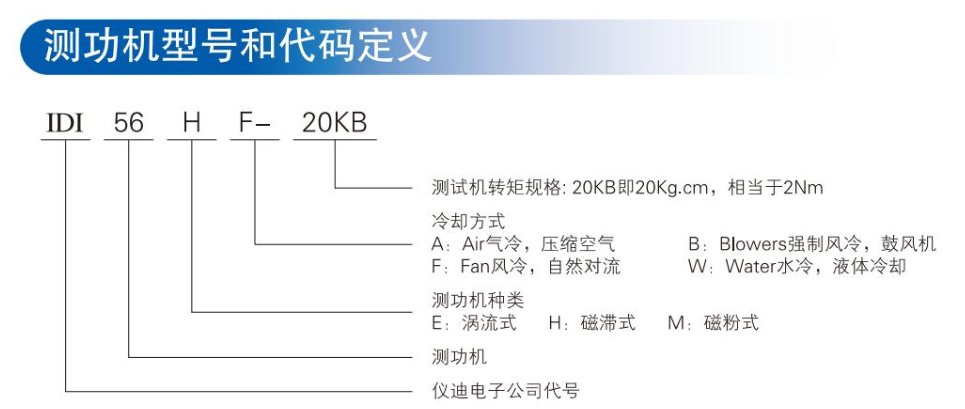

三种测功机机头可供选择使用：IDI56H磁滞式、IDI56M磁粉式、IDI56E涡流式，包含F风冷式、W水冷式、A压缩气冷式和B鼓风机冷却方式。每一种测功机都有其优势和限制，必须根据实际的测试要求来选择合适的测功机。

四、如何选择测功机？

1）.最高转速
测功机本身所能承受的最高转速是测功机一个重要性能指标，超过了这个转速限值，测功机容易出现性能衰退并加速老化，甚至造成不可修复的致命损坏，主要表现在轴承烧死、空心杯转子甩裂、磁粉退磁等方面。按被测品的转速高低来选择确定测功机的类型，以确保其空载转速处于测功机的安全转速范围内，且越低于测功机的最高转速越好。一般而言，比较高速（经验认为空载转速在8000rpm以上）的被测品一般采用涡流测功机测试，中高速（经验认为空载转速在800rpm到15000rpm之间）的被测品宜采用磁滞测功机测试，较为低速（经验认为空载转速在1000rpm以下）的被测品使用磁粉测功机测试。三种测功机的测试范围存在着一定程度的交叉，选择时可兼顾其他方面的考虑：比如说输出功率、转矩、价格、后续的发展、使用的频率等等；
注：通常在最高转速时，测功机并不能输出最大转矩。
2）.最大转矩
测功机的转矩传感器就是一个带传感信号且可恢复的弹簧片，形变的大小反映出转矩的大小。通常在测功机的转矩量程范围内，传感器可以自由变形和恢复，但如果出现严重超载、强烈震动、猛烈冲击等现象，则会对传感器造成损坏。转矩传感器一般只能更换，不能维修。在《单相异步电动机试验方法GB/T9651-2008》的4.2.2章节中明确提出：“选择仪表时，应使测量值位于20%~ 95%仪表量程范围内”，“转矩测量仪的标称转矩，应不超过被试电机额定转矩的3倍”，所以，选择测功机要预先估算出被测品的最大转矩。
3）.运行功率
运行功率就是测功机能够接受的最大功率及测功机给被测品加载时发出的热量。测功机吸收的功率和加载后发出的热量由施加给被测品的扭力(T)和受到负载后被测品的转速(n)所产生的。由此可见，被测品的输出功率必须小于测功机的运行功率，否则将会因热量迭加给测功机造成致命的、不可修复的损坏。运行功率分为短时（5分钟）运行功率和连续（2小时）运行功率，通常短时运行功率比连续运行功率大一些。测功机的散热能力直接决定了其持续加载的时间长短，散热方式的不同决定了运行功率的大小，因此，功率比较大的电机选择测功机时，应当考虑合适的冷却方式。
4）.测试精度
测试精度是指观测结果、计算值或估计值与真值（或被认为是真值）之间的接近程度，经常使用的的精度为 2.5 、1.5、1.0 级，0.5和0.2级的则属于高精度。通常测试仪器的精度等级是以它的允许误差占表盘刻度值（量程满度）的百分数来划分的，其精度等级数越大允许误差占表盘刻度极限值（量程满度）越大。量程越大，同样精度等级的，它测得压力值的绝对值允许误差越大，所以在选择测功机时，尽量选择精度高的仪器，量程满度不要太大于被测品的最大转矩。在2012年06月29日获批、2012年11月01日实施的《三相异步电动机试验方法GB-T1032-2012》中的4.3.2.2章节规定：“测定电机效率时，为保证试验结果的准确性和重复性，仪器的准确度等级应不低于0.2级。”4.3.5.1章节规定：“转速测量仪的准确度应在0.1%以内或误差在1r/min，取二者误差最小者。”4.3.6.1章节规定：“测量效率时转矩传感器及测量仪的精准度等级不低于0.2级。用于其他试验时应不低于0.5级。”4.3.6.2章节规定：“转矩传感器及测量仪的标称转矩应不超过被试电机额定转矩的2倍。”
5）.灵敏度
在测试过程中，可以反映被测品转矩波动并能引起读数变化的最小转矩读数值称之为测功机的转矩灵敏度，灵敏度越高，测试数据越精准。2012年06月29日获批、2012年11月01日实施的《三相异步电动机试验方法GB-T1032-2012》中的4.3.6.1章节规定：“转矩变化的灵敏度达到额定转矩的0.25%”。也就是说，额定转矩是3Nm的电机，一般会选用5Nm的测功机测试，按照上述国标规定，那么5Nm的测功机最小显示数值应该是：3Nm*0.25%=0.0075 Nm。如果5Nm测功机显示是5.00Nm是不合规范的，必须是至少5.000Nm或其以上的测功机才可以满足国标的最低要求，同时又能最大限度地保证测试精度。对于高速电机来说，较小的转矩变化就能改变电机的输出功率的读数，以至于最终的效率计算出现较大的偏差。同样，转速的最小分辨率也是可以影响效率失真的因素，比较特别明显的情况就是在较大转矩时，1rpm的转速变化都能引起很多功率数值的偏差。
