多通道高精度功率分析仪

Name: 多通道高精度功率分析仪
Brand: iDi仪迪
SKU: IDI3500/IDI3500B
Availability: InStock

型号：IDI3500/IDI3500B

分类国货精品 > iDi > 电参数系列摘要 IDI3500多通道功率分析机具有测试变频器等多种负载测试待机功耗测量提高测试全面计量家电能效测试储能系统测试

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	价格	批发价	备注
IDI3500/IDI3500B	电参数系列	—	登录可见	登录可见	官网规格，价格面议

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

主要功能

01灵活的通道配置

一台仪器即可适应各种被测设备（DUT）的接线方式，通用性强。支持多通道直流/单相；三相三线*2、三相四线*2等，满足空调、电机、逆变器、开关电源、变频器等多种负载的测试需求。

02待机功耗测量

电流最小分辨率达0.01mA，功率最小分辨率达 0.1mW，实现待机功耗的测量。

03超限报警功能

具备电压、电流、功率等超限声光报警功能，便于现场快速识别不合格产品或异常工况，提高测试效率和安全性。

04全面的能量计量

支持Wh (瓦时) 和Ah (安时) 积分：既能满足常规电能消耗计量需求（如家电能效测试），也能满足电池充放电容量测试（如电池包、储能系统测试）的需求，应用范围广。

05量程扩展功能

支持电压、电流变比设置，可以轻松扩展测量量程。

突出优势

测量精度高

基本测量精度0.1%/0.2%，双通道（电压、电流）同步转换，过采样，RMS计算技术于一体，提高了测量结果的准确性

宽测量范围

电压量程1000V，从直流到10kHz/100kHz高频测量，负载适应性更强，满足不同带宽测试需求

测量速度快

最快0.1秒刷新速率，可以更快捕捉信号

抗干扰能力强

可切换低通滤波器： 500Hz / 5.5kHz，有效滤除开关电源等产生的高频干扰

强大的工业适配性

标配RS232通讯接口，可选配RS485通讯接口，支持Modbus通信协议，轻松实现测试自动化

良好的人机交互

7寸彩色液晶显示屏，提供清晰直观的测量数据显示、波形查看、谐波频谱图和设置菜单

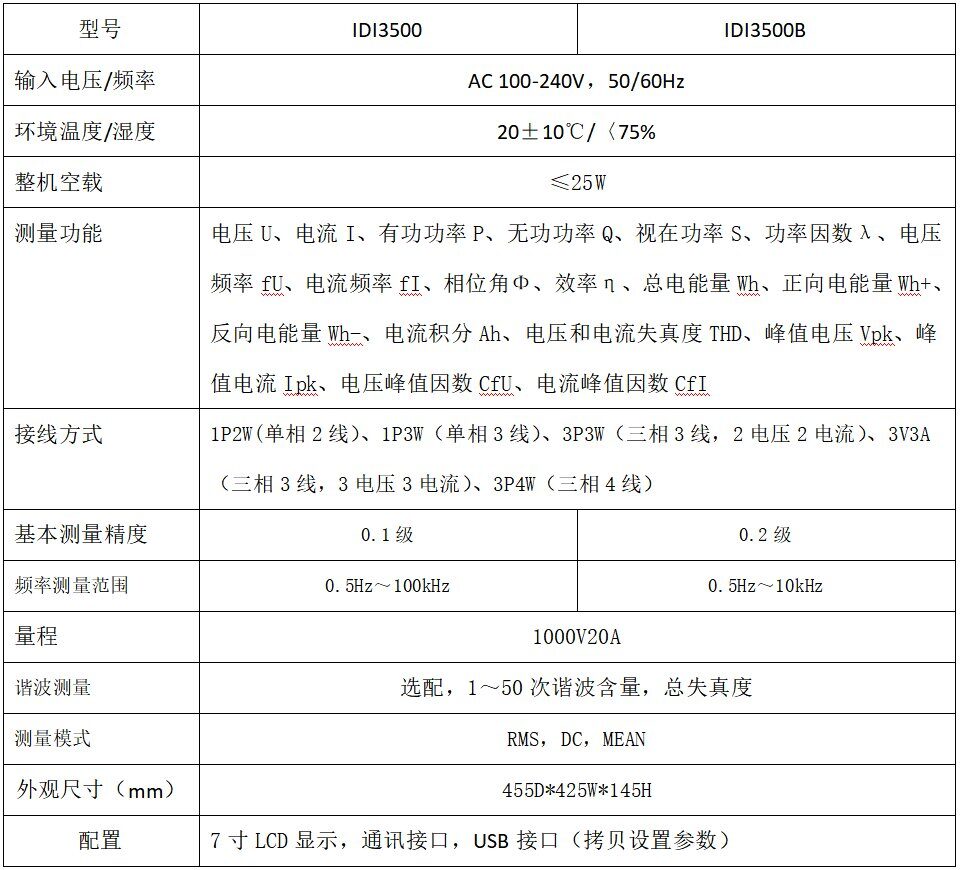

技术指标

一、设备描述

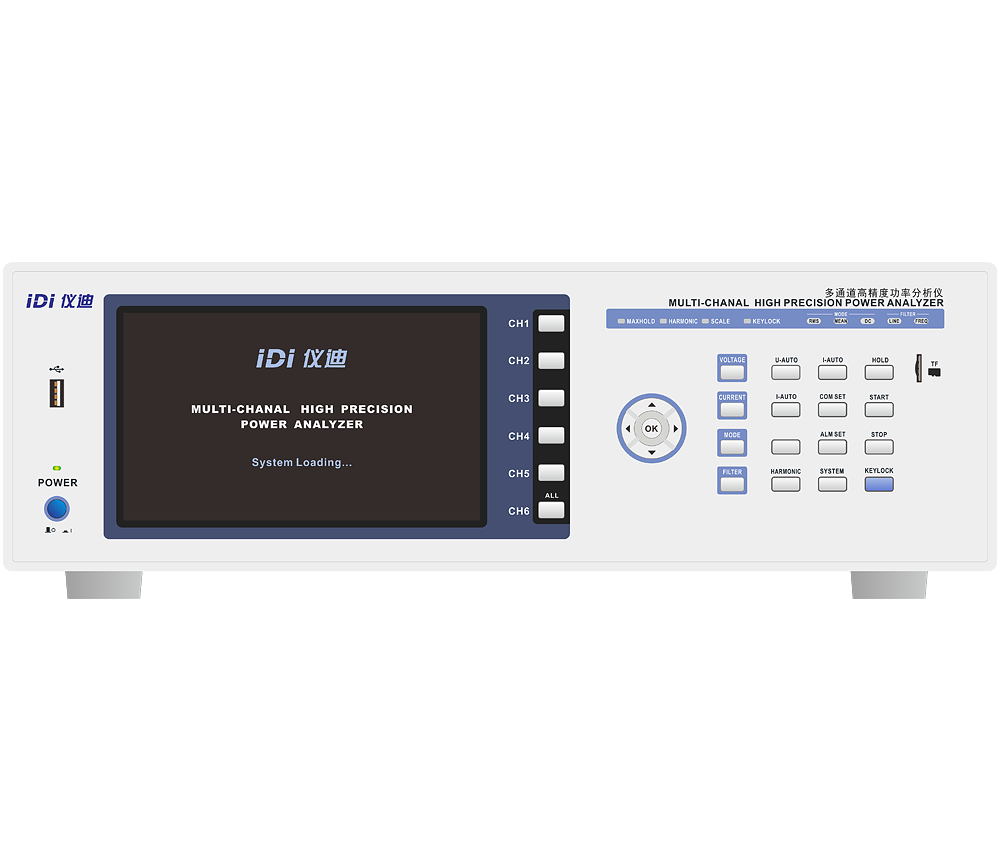

IDI3500多通道功率分析仪是仪迪电子有限公司最新一代电参数综合测量产品，该系列采用多核心、分布式系统，功能强大，外围接口丰富，内部采用超大规模集成电路，使体积进一步减少，故障点大幅度降低，在工艺上做到精密、细致，使用上做到安全、方便、简捷，在同行业中处于领先地位。

本机具有测试速度快、测量精度高、操作简便、安全可靠等特点，无需更换接线方式，可一机多用，也可多机联网。

本机广泛适用于洗衣机、电冰箱、空调器、电风扇、节能灯、吸排油烟机等家用电器生产厂家、照明电器生产厂家、电机、变压器等电器生产厂家。也可以作为实验室、新产品开发、产品质量监督等部门的分析设备。本系列仪表可用来测量出口产品（110V/60Hz、220V/50Hz）的电量指标。

二、功能特点

•基本测量精度0.1%/0.2%；
•输入信号带宽DC，0.5-10KHz /100KHz；
•交直流两用，1-6通道可选；可灵活配置为多通道单相、三相三x2、三相四x2等模式，满足多种负载（空调、电机、逆变器、开关电源、变频器等）测量需求；
•六通道可同时进行谐波分析，最高50次谐波测量，失真度分析，可直观显示各次谐波含量和总含量；（选配）
•支持Wh和Ah积分，满足不同客户测试需求；
•电流最小分辨率达0.01mA（电流额定量程选择100mA），功率最小分辨率达0.1mW，支持待机功耗的测量；
•采用500Hz/5.5kHz的低通滤波器，可滤掉开关电源电流高频干扰；
•电压、电流变比设置功能，可以轻松扩展测量量程；
•电压、电流、功率超限声光报警功能，满足现场快速识别异常产品需求；
•接口丰富，RS-232（标配）或RS-485（选配）串行通信口，USB接口（拷贝设置参数）、网口通讯（选配）；
•采用7寸彩色液晶显示屏，外观精美；

三、测量模式选择

三种模式为：RMS有效值模式，DC直流分量模式，MEAN平均值模式。以下为典型波形类型和因测量模式产生的测量结果差异：

名称	测量模式波形	有效值 RMS	平均值 MEAN	直流模式 DC
正弦波	正弦波形图	Ep/√2	Ep/√2	0
半波整流	半波整流波形图	Ep/2	Ep/(2√2)	Ep/π
全波整流	全波整流波形图	Ep/√2	Ep/√2	2/π·Ep
直流	直流波形图	Ep	π/(2√2)·Ep	Ep
三角波	三角波形图	Ep/√3	π/(4√2)·Ep	0
方波	方波形图	Ep	π/(2√2)·Ep	0
脉冲	脉冲波形图	√(T/2π)·Ep	πT/(4π√2)·Ep	T/2π·Ep

四、典型应用领域

场景	作用
家电能效测试	空调、冰箱、洗衣机等的运行功耗、待机功耗测量及能效验证。
电力电子设备测试	变频器、逆变器、UPS、开关电源的输入/输出特性、效率、谐波、纹波测量。
电机及驱动测试	三相电机、伺服驱动器的电压、电流、功率、功率因数、效率和谐波分析。
电池测试	充放电过程的电压、电流、功率、容量（Ah）监测。
产线终端测试	快速验证产品电气参数是否合格，声光报警提高效率。
研发实验室	对产品电气性能进行深入分析和优化。
