01标准法规
满足GB 39752、GB 44263、GB/T 18487.1、GB/T 20234、GB/T 34657、NB/T 33002、NB/T 33008等国家标准，满足IEC 60884、IEC 61851、IEC 62196等国际标准。
02测试能力
交流充电桩的互操作性、输出能力、电气安全、功能验证及安全保护验证等。
03兼容性
单套测试系统可以兼容国标、欧标、美标等标准充电桩的测试，一机多用，且单套系统可以支持单相或三相交流充电桩的测试。
04产品应用
1.7KW ，3.5KW ，7KW ，11KW ，22KW 等规格的交流充电桩，模式 2或模式 3。
05配置灵活
可编程交流电源、稳压电源、能馈式电子负载、能耗式负载等灵活配置，电源负载容量可定制。
06测试软件
集成上位机操作软件，可执行数据显示、存储、上传等，可生成多种格式报表，便于质量分析。
突出优势
测试全面
涵盖充电桩互操作性测试、输出能力测试、电气安全测试等多个纬度。
检测高效率
单测试工位、双测试工位、多测试工位可定制，可与线体联动，实现自动化测试，提高检测效率。
高度集成
可以测试国标多个功率规格的充电桩，也可以定制测试欧美等国际标准的充电桩，满足出口产品的测试。
节省费用
充电桩输入端可配置编程式测试电源，对充电桩的电网适应性进行充分验证，测试过程中的电能损耗可通过能馈式电子负载回收电网，节省电费支出。
安全可靠
个性化语音文字提示测试流程，便于操作人员流畅地完成测试过程。
高度协同
可配合全自动化生产线，实现自动接线、自动测试、打造无人值守检测工位。
技术指标
一、技术指标：
仪迪电子交流充电桩测试系统提供一体化系统级的检测办法，可以广泛应用于多种类型交流充电桩的测试，围绕交流充电桩的互操作性、输出能力、安全保护机制等多维度提供高效的验证方法，确保交流充电桩的设计与生产质量符合各项标准，确保充电桩投入运营后的安全性、稳定性、适配性；本测试系统结合最新国家标准要求，采用最先进设计理念，符合最新国家标准要求。
本测试系统提供定制化服务，仪迪电子可以根据用户的需求情况，匹配最合适高效的检测方案，在满足相关法规要求的同时，提升产线检测能力，比如：单套测试系统满足双检测工位或多个检测工位的定制、测试系统与生产线做结合实现半自动化检测或全自动化检测，等...
测试对象：

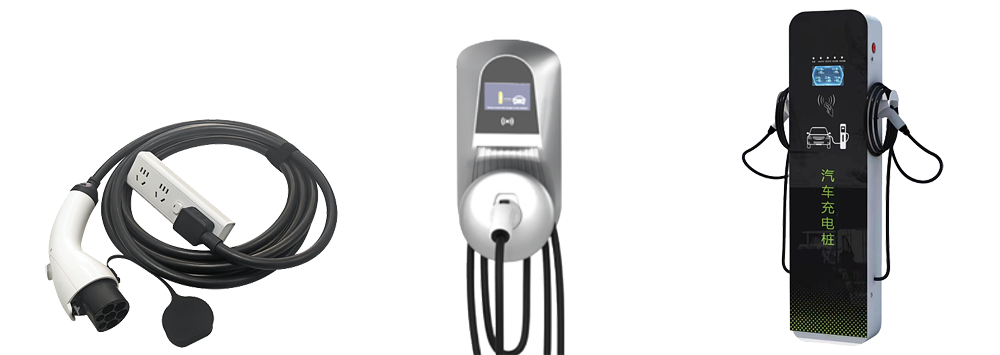

可以定制满足1.7KW ，3.5KW ，7KW ，11KW ，22KW 等规格的国标交流充电桩/便携式充电枪，模式 2 或模式 3； 以及欧标、美标等出口海外版的国际交流充电桩测试。
2、系统架构：

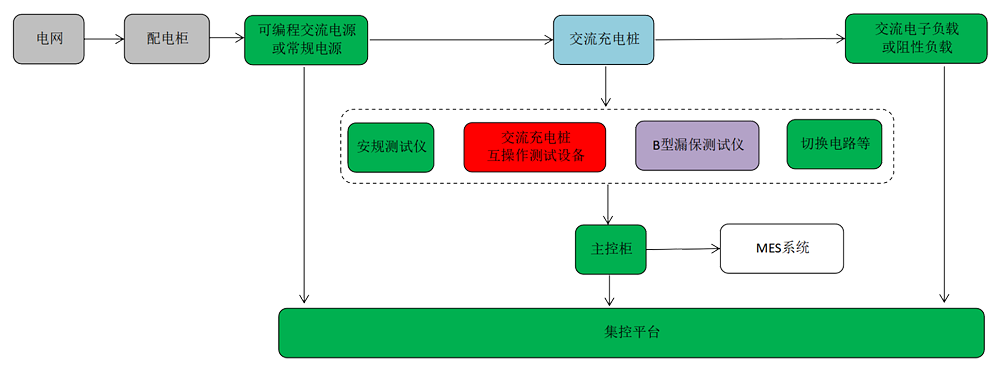

交流充电桩测试系统通过集成多种测量仪器、供电电源、用电负载等硬件，结合各切换电路和上位机操控程序，可实现系统与操作人员的人机交互，实现多种个性化的定制服务，以及多种规格充电桩的兼容测试，该测试系统具有丰富的保护机制和数据处理能力等。
该测试系统基于GB 39752、GB 44263、GB/T 18487.1、GB/T 34657、IEC 60884、IEC 61851、IEC 62196等标准开发，设计充分考虑了充电协议兼容性、接口兼容性、标准条例符合性等方面。测试充电桩时，高端复杂场景可以选择使用可编程交流电源、能馈式电子负载；简单应用场景可以选择使用可调交流电源、能耗式阻性负载，灵活搭配。

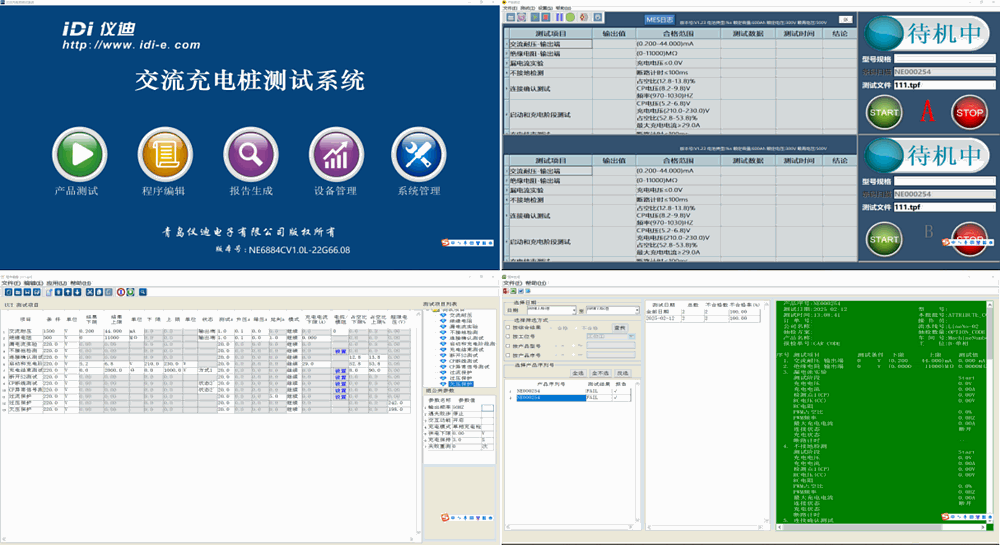

3、测试软件：

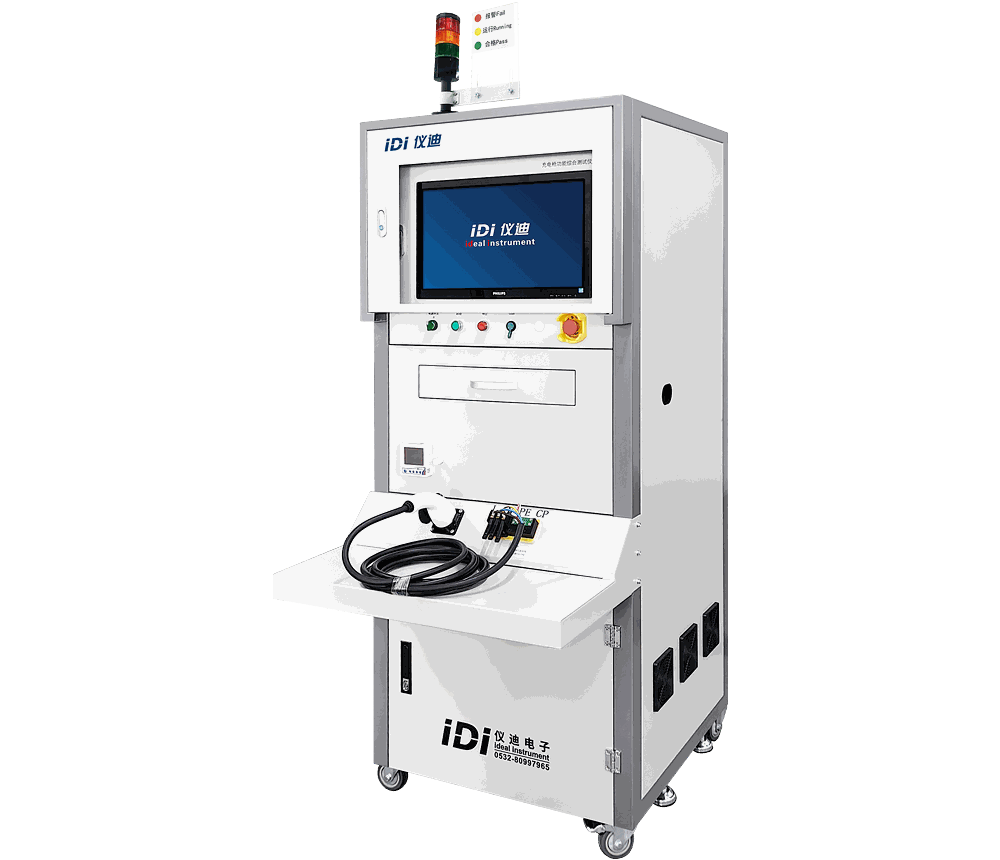

4、设备选型：
| 配 置 | ||
|---|---|---|
| 配置 | 21 寸液晶屏，接口：PLC&报警灯&条码扫描&网口 | |
| 工作条件 | 工作电源：AC 380V±10%, 50Hz±5% | |
| 环境温度：0－40℃ | ||
| 环境湿度：20－80%RH | ||
| 检 测 项 目 | ||
| 检测对象 | 检测项目 | 标准章节 |
| GB 44263-2024 《电动汽车传导充电系统安全要求》 | ||
| 交流充电桩/便携式充电枪 | 控制导引电路 | 7.1.1 |
| 设备供电能力声明功能 | 7.1.3 | |
| 接口锁止功能 | 7.1.4 | |
| 触点粘连检测功能 | 7.1.5 | |
| 短路保护功能 | 7.1.6 | |
| 设备侧 CC 回路异常保护 | 7.2.1 | |
| 设备侧 CP 回路异常保护 | 7.2.3 | |
| 供电网断电保护 | 7.2.5 | |
| 输出过流保护 | 7.2.6 | |
| GB 39752-2024 《电动汽车供电设备安全要求》 | ||
| 交流充电桩/便携式充电枪 | 防触电试验 | 5.3.2.1 |
| 接地试验 | 5.3.2.2 | |
| 剩余电流保护检查 | 5.3.3 | |
| 接触电流试验 | 5.3.6 | |
| 绝缘电阻试验 | 5.3.7 | |
| 工频耐压试验 | 5.3.8.1 | |
| 冲击电压试验 | 5.3.8.2 | |
| 输出过电流保护试验 | 5.4.2 | |
| 短路保护试验 | 5.4.3 | |
质量保证
- 保证仪迪产品在从购买之日起3个月内，在正常使用下，万一发生故障时，按保修规定免费调换服务。
- 保证仪迪产品在从购买之日起12个月内，在正常使用下，万一发生故障时，按保修规定进行免费维修服务。
- 凡因非产品质量问题引起的故障，不在保修范围之内：
- A
产品由于使用方法不当发生故障
- B
产品由于使用环境不当、保管不良造成的损坏
- C
产品被非授权人士（包括用户）私自拆修、改装、及附加零配件
- D
产品编号、配件编号、保修标记被涂改、撕毁、破坏以至不完整
- E
配件及易消耗品的补充
- F
因不可抗力造成的故障和破坏
