用途场景
规格型号价格
规格参数
主要功能
01波形分析与比较
电晕比较，相位比较，面积比较，差积比较。
02宽频采集
可覆盖极宽的信号频率范围（最高达50MHz），适应不同类型、尺寸和材料的线圈绕组测试需求。
03标准波形存储
每组可独立命名，便于快速识别和调用, 可存储多达63组不同的标准波形。
04自动结果判别
测试完成后，设备根据设定的比较方法和容差范围，自动判断被测件是否合格，减少人为误判。
05人机交互便捷
大尺寸彩色液晶屏 (1024×600) 提供清晰的信息显示和波形呈现； 全数字键盘便于快速输入名称、编号、设置参数值等。
突出优势
15级频率调节
15档频率调整提供精细控制，确保对不同线圈都能找到最佳激励信号
样本波形平均
对多次采集的波形进行平均处理，获得更稳定、更“真实”的标准波形，提升判据的科学性
自动/手动测试模式
自动模式：设备按预设参数自动完成测试、分析、比较和结果判定；手动模式：提供更灵活的控制，用于调试、深入研究或特殊场景
不同用户管理权限
管理员界面，操作者界面，密码保护等
测试对象兼容性

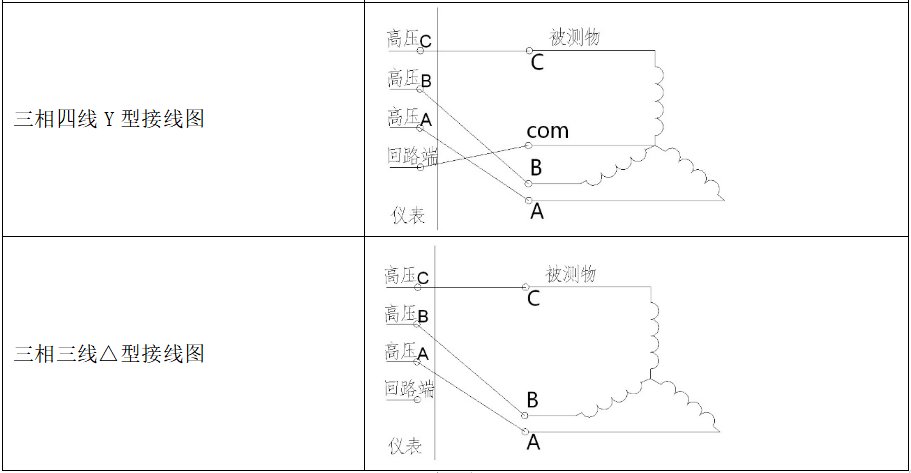

可灵活切换不同的绕组接线方式（星型/Y型、角型/△型、单路/L型），适应各种电机和变压器的测试需求
技术指标
一、设备描述

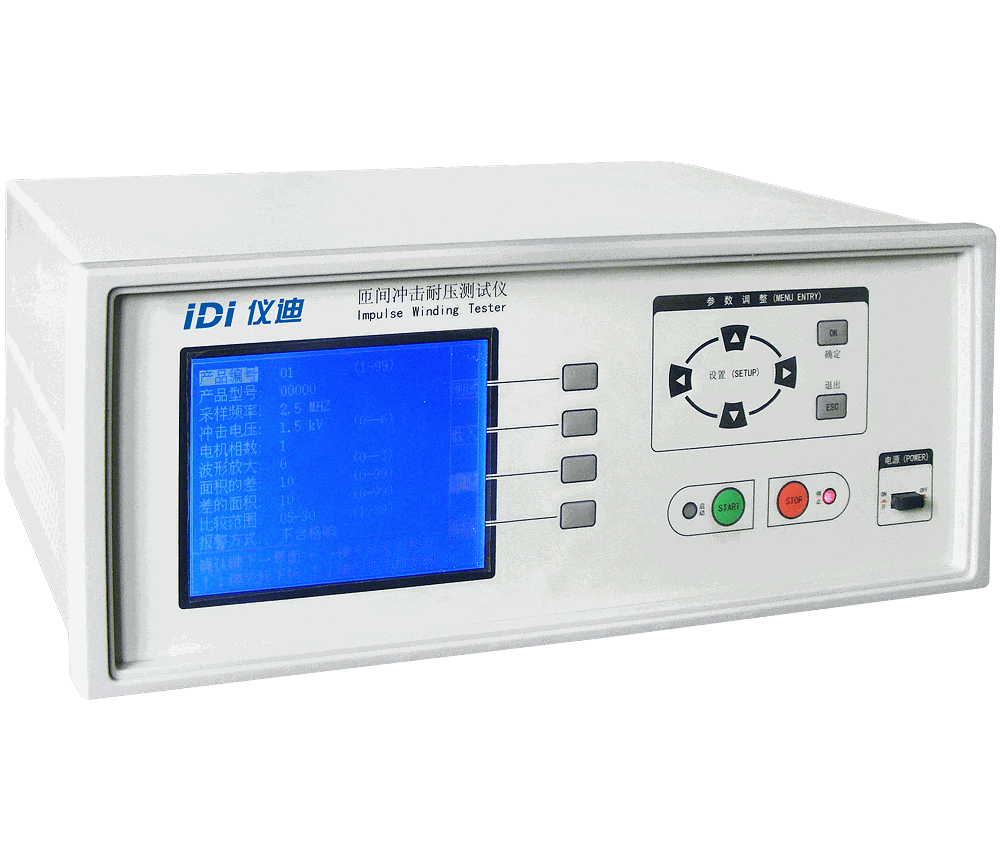

匝间冲击耐电压测试仪采用“脉冲波形比较法”的测量原理，它可以输出单个的300～5000V的脉冲高压，利用此脉冲电压对线圈进行高效、非破坏性的等效过电压模拟试验。首先，使用测试仪对标准线圈进行脉冲电压冲击、采集并保存所产生的振荡曲线。然后，对被测试线圈绕组施加与标准线圈相同的脉冲电压并采集其振荡曲线、通过该曲线与标准曲线之间的比较，判断出被测线圈与标准线圈之间的电感、品质因数的差异、以及绕组的圈数差、匝间短路等不良状况。测试仪操作简单，判断准确，自动化程度高。
二、工作原理
当线圈绕组内部发生线圈间短路故障时，会形成短路匝，将明显地改变线圈的电感，电容和电阻等各项参数；一些线圈存在着尚有一定绝缘程度的匝间绝缘薄弱点，如果没有太高的电压去冲击，其薄弱点就不会被击穿，线圈绕组的电感，电阻和电容等参数在通常情况下也不会出现明显的异常，普通测试时这样的薄弱点就不会被发现。对于这种情形，只有当试验电压超过绝缘薄弱点的耐压值时，才会造成匝间绝缘击穿，产生火花放电，伴有放电声和臭氧等，同时其电感L，电容C和电阻R将会明显改变，相应地会改变冲击试验脉冲电压在绕组中的衰减振荡频率和衰减速率，所产生的曲线与标准曲线也就会出现较大的偏差以至被检测出来判为不合格品。
三、功能特点
• 宽频采集，最高50MHz，15级频率调整，可满足更宽范围的线圈绕组；
• 菜单系统、帮助系统，管理者与操作者独立界面使用，配有密码保护；
• 样本平均，标准波形更科学；
• 波形参数：电晕比较、相位比较、面积比较、差积比较；
• 63组匝间标准波形存储，每组可独立设置名称，方便测试时快速调用。
• 可选择自动/手动测试模式，且测试结果自动判别，降低操作人员工作量。
•支持管理员和普通用户两种登录权限；
• 三路匝间支持L、Y和△型切换；
• 采用1024×600彩色液晶，全数字键盘，操作方便；
• 支持RS232通讯。
四、 冲击试验电压峰值参考

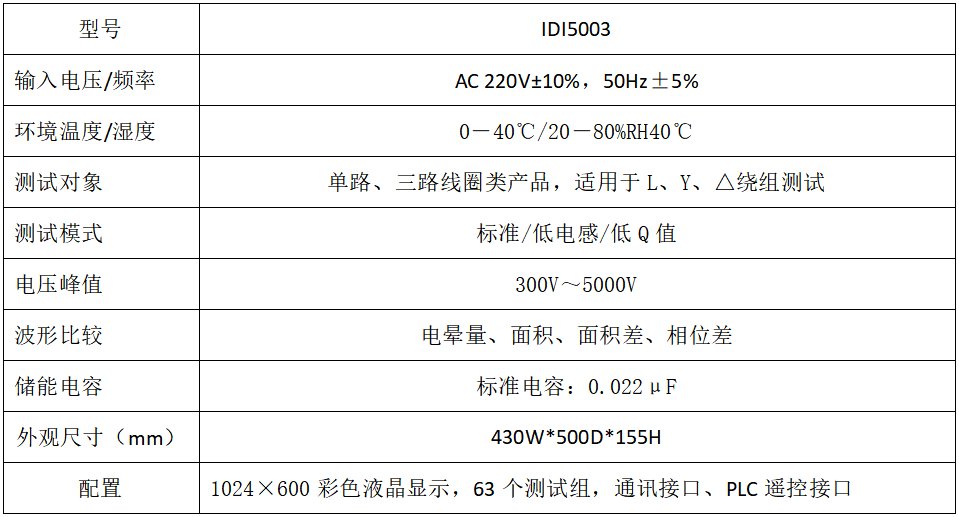

| 型号 | IDI5003 |
|---|---|
| 输入电压/频率 | AC 220V±10%，50Hz±5% |
| 环境温度/湿度 | 0－40℃/20－80%RH40℃ |
| 测试对象 | 单路、三路线圈类产品，适用于 L、Y、△绕组测试 |
| 测试模式 | 标准/低电感/低 Q 值 |
| 电压峰值 | 300V～5000V |
| 波形比较 | 电晕量、面积、面积差、相位差 |
| 储能电容 | 标准电容：0.022μF |
| 外观尺寸（mm） | 430W*500D*155H |
| 配置 | 1024×600 彩色液晶显示，63 个测试组，通讯接口、PLC 遥控接口 |
五、测试模式选择
| 范围 | 额定电压（V） | 工频耐压（V） | 匝间绝缘冲击试验电压（V） |
|---|---|---|---|
| 额定输出<1KW 且额定电压<100V | 0～50 | 500～600 | 700～800 |
| 50～100 | 600～700 | 840～980 | |
| 额定输出<10000KW | 0～250 | 1500 | 2100 |
| 250～400 | 1500～1800 | 2100～2520 | |
| 400～600 | 1800～2200 | 2520～3080 | |
| 600～800 | 1800～2600 | 2520～3640 | |
| 800～1000 | 2600～3000 | 3640～4200 | |
| 1000～1500 | 3000～4000 | 4200～5600 |
支持普通单个绕组模式和多绕组模式
六、技术参数
质量保证
- 保证仪迪产品在从购买之日起3个月内，在正常使用下，万一发生故障时，按保修规定免费调换服务。
- 保证仪迪产品在从购买之日起12个月内，在正常使用下，万一发生故障时，按保修规定进行免费维修服务。
- 凡因非产品质量问题引起的故障，不在保修范围之内：
- A
产品由于使用方法不当发生故障
- B
产品由于使用环境不当、保管不良造成的损坏
- C
产品被非授权人士（包括用户）私自拆修、改装、及附加零配件
- D
产品编号、配件编号、保修标记被涂改、撕毁、破坏以至不完整
- E
配件及易消耗品的补充
- F
因不可抗力造成的故障和破坏
