用途场景
规格型号价格
规格参数
主要功能
01多功能测量显示
可同步测量并显示三个通道的电压、电流或有功功率，可同步显示各通道或合相（总）的电压、电流、有功功率，支持测量显示频率、功率因数、电能量和计时时间。
02超限报警功能
电压、电流、功率等超限声光报警功能，便于现场快速识别不合格产品或异常工况，提高测试效率和安全性。
03灵活的通道配置
支持在三相四线、三相三线（二元件法）、三相三线（三元件法）制式间自由切换，兼容单相、三相三线、三相四线系统测量。
04数据保持
断电后开机可自动恢复断电前的测量状态和设置。
05量程扩展功能
支持电压、电流变比设置，可以轻松扩展测量量程。
突出优势
测量精度高
基本测量精度0.5%，双通道（电压、电流）同步转换，过采样技术、真有效值（RMS）计算、动态零点校准、过零检测等先进技术于一体，提高了测量结果的准确性
宽测量范围
电压最高 600V AC，电流最高40A (可选配80A)，负载适应性更强，满足不同产品测试需求
数据显示管理
具备数据锁定功能，方便记录和读取关键测量值
人性化设计
仪表显示亮度可调，蜂鸣器音量可调，提升使用体验
便携设计
小巧轻便，外观精美，便于携带和在实验室测试台/产线上部署
技术指标
一、设备描述

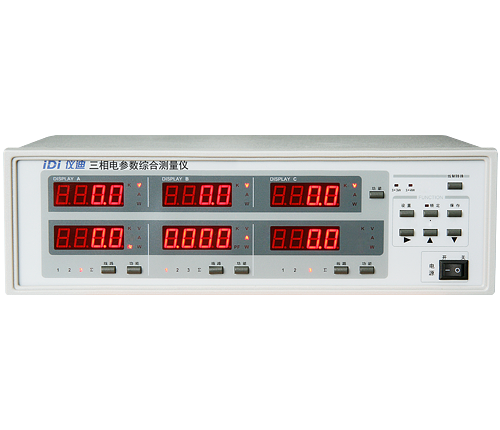

该系列三相电能量综合测量仪是仪迪电子有限公司新一代电参数综合测量产品，该系列产品以32位Cortex-M3内核ARM芯片为核心，最高支持72MHz主频，功能强大，外围接口丰富，提供16通道12位ADC，最高采样率达1Msps，内部采用超大规模集成电路，使体积进一步减少，故障点大幅度降低，在工艺上做到精密、细致，使用上做到安全、方便、简捷，在同行业中处于领先地位。
本系列仪表具有测试速度快、测量精度高、操作简便、安全可靠等特点，无需更换接线方式，可一机多用，也可多机联网。
本系列仪表广泛适用于洗衣机、电冰箱、空调器、电风扇、节能灯、吸排油烟机等家用电器生产厂家、照明电器生产厂家、电机、变压器等电器生产厂家。也可以作为实验室、新产品开发、产品质量监督等部门的分析设备。本系列仪表可用来测量出口产品（110V/60Hz、220V/50Hz）的电量指标。
二、功能特点
• 基本精度：0.5级；
• 电压、电流、功率可设置上下限报警，电能量可设置上限报警；
• 可设置电压、电流变比，轻松扩展测试量程；
• 显示亮度和蜂鸣器音量可调，更人性化；
• 可切换不同的线制，支持单相、三相三、三相四产品测量；
• 断电后开机可保持断电前状态；
• 标配RS232，选配RS 485通讯，设置波特率及地址，实现数据远程传输处理；
•小巧轻便，外观精美，运行可靠稳定；
三、测量参数算式说明
该系列测量仪所测得的数值为有效值，Σ的计算方式与线制有关，其计算方式如下表所示。
| 线制 | ΣU | ΣI | ΣP | ΣQ | ΣS | ΣPF |
|---|---|---|---|---|---|---|
| 1Φ2W | Ui | Ii | Pi | Qi | Si | Σ P/Σ S |
| 3Φ3W | (U1+U3）/2 | （I1+I3）/2 | P1+P3 | Q1+Q3 | (S1+S3) ＊√3 /2 | |
| 3Φ4W | (U1+U2+U3)/3 | (I1+I2+I3)/3 | P1+P2+P3 | Q1+Q2+Q3 | S1+S2+S3 | |
| 3V3A | (U1+U2+U3))/3 | (I1+I2+I3)/3 | P1+ P3 | Q1 +Q3 | (S1+S2+S3)＊ √3 /3 |

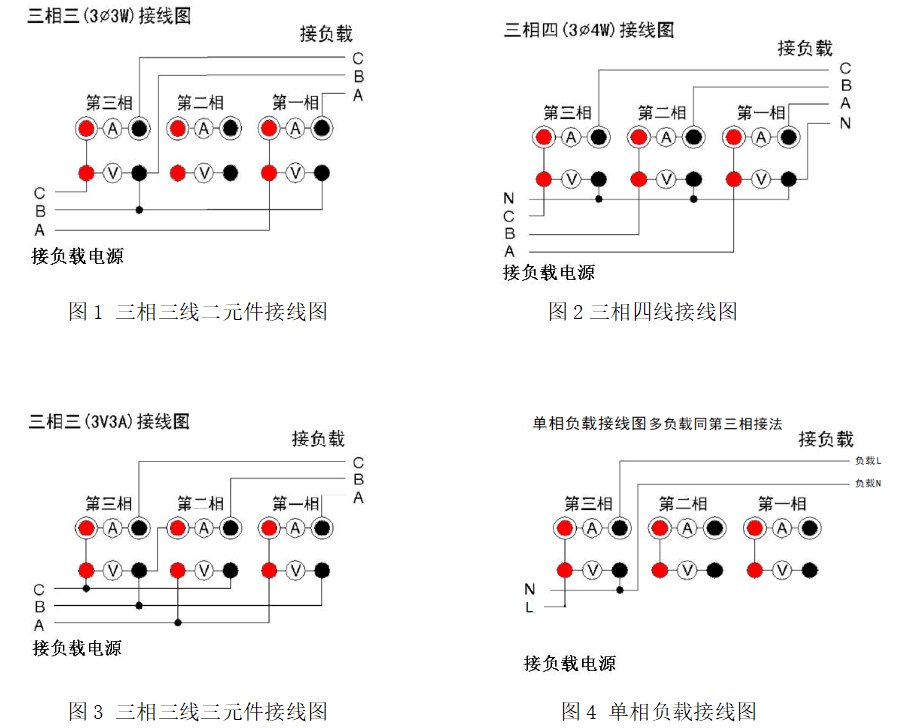

四、不同线制接线方式
五、技术参数
| 型号 | IDI2304 | IDI2504 |
|---|---|---|
| 输入电压/频率 | AC220V±10%, 50Hz±5% | |
| 环境温度/湿度 | 0—40℃/20—80%RH40℃ | |
| 整机空载 | ≤10W | |
| 测量功能 | 电压 U、电压频率 f、电流 I、有功功率 P、功率因数 λ、频率 | 电压 U、电压频率 f、电流 I、有功功率 P、功率因数 λ、频率、电能量 Wh、电能量计时 Time |
| 基本测量精度 | 0.5 级 | |
| 量程 | 600V40A | |
| 频率测量范围 | 47.0Hz—63.0Hz | |
| 外观尺寸（mm） | 350W×350D×120H | |
| 配置 | LED 显示，通讯接口（RS232 标配，RS485 选配） | |
