一、工装简介：

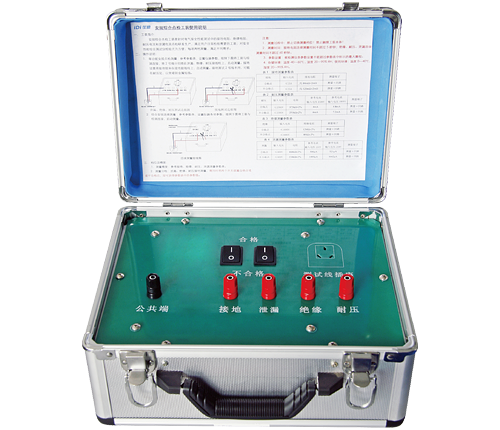

A1841M安规综合点检工装是针对电气安全性能测试中的接地电阻、绝缘电阻、耐压电流和泄漏电流点检研发生产，满足用户日常检验需要的工装；对仪迪品牌安全性能综合测试仪检验尤为方便；每项合格、不合格两档测量，满足日常快速点检需求。
二、操作说明：
1、接地自检接线：点检工装配套测试线的插头插在测试盒上（测试盒按标准方式连接），工装配套测试线的黑色插头接公共端，红色插头悬空不接。把测试钳夹到测试线的黑色端子，然后进行自检。（详见图1：接地自检连接图）
2、单功能安规点检测量：参考参数表，设置仪器参数，按照下图将工装与综测连接，将2号线分别插在泄漏、绝缘、耐压接线柱上，启动测量。接地项需将接地钳夹在接地接线柱上，启动测量。接地测试2号线不用，可插在耐压处，以免碰到金属短路。（详见图2：泄漏﹑绝缘﹑耐压测试连接图及图3：接地测试连接图）
三、档位及精度：
1、测量精度：参考接地、绝缘、耐压、泄漏测量参数表。2、测量分档：泄漏、绝缘、耐压测量，需同时将两个开关拨置合格点或者不合格点，即可获得参数表中的参数值。
四、注意：
1、测量过程中：禁止切换测量档位！禁止触摸工装本体！
2、测量时间：接地电阻连续测量时间不超过5秒钟；绝缘、耐压、泄漏连续测量时间不超过60秒钟。
3、参数设置：被检测仪表参数设置不能超过参数表中标示的最大量程。与测试仪连接测试时，需同时考虑工装和测试仪工装误差。点检工装检查测试仪时，测试值只作参考，不能依此判定测试仪是否超差，若确定是否超差，需根据计量数据判定。
4、存储环境：温度-40～60℃，湿度20～90% RH；使用环境：温度0～40℃，湿度20～90% RH。
五、点检工装参数表：
| 档位 | 接地 | 泄漏 | 绝缘 | 耐压 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 输入电流 | 电阻 | 输入电压 | 电阻 | 参考电流输入233V | 参考电流输入253V | 输入电压 | 绝缘电阻 | 输入电压 | 电阻 | 参考电流输入1800V | 参考电流输入1650V | 参考电流输入1500V | 参考电流输入1250V | |
| 合格档 | ≤25A | 80mΩ±2% | ≤500V | 464kΩ±2% | 0.50mA | 0.54mA | ≤1000V | 120.0MΩ±5% | ≤2000V | 500kΩ±2% | 3.6mA | 3.3mA | 3.0mA | 2.5mA |
| 不合格档 | ≤25A | 120mΩ±2% | ≤500V | 232kΩ±2% | 1.00mA | 1.08mA | ≤1000V | 40MΩ±5% | ≤2000V | 200kΩ±2% | 9.0mA | 8.25mA | 7.5mA | 6.25mA |
