产品概述

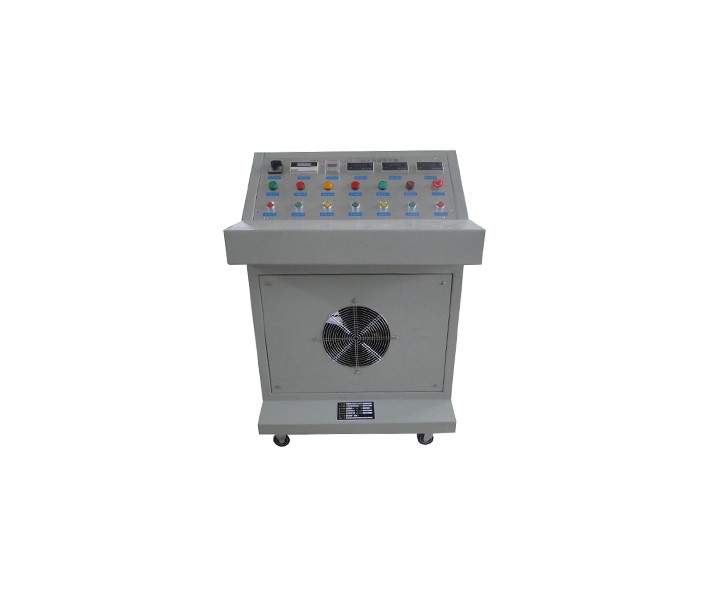

操作台能测试配网系统开关柜、环网柜、电缆分支箱、断路器、负荷开关、隔离开关、柱上开关等大电流开关节点设备的温升试验及工频耐压测量，其中满足开关柜最大5000A、断路器5000A、负荷开关5000A、隔离开关5000A、柱上开关5000A的大电流温升试验。由大功率升流设备对式品进行通流试验，温度巡检仪对监测点实时监控并记录温度的曲线。温度巡检仪将数据汇总至程控软件，进行数据的保存、打印、查询等功能。
功能特点
操作台能测试配网系统开关柜、环网柜、电缆分支箱、断路器、负荷开关、隔离开关、柱上开关等大电流开关节点设备的温升试验及工频耐压测量，其中满足开关柜最大5000A、断路器5000A、负荷开关5000A、隔离开关5000A、柱上开关5000A的大电流温升试验。由大功率升流设备对式品进行通流试验，温度巡检仪对监测点实时监控并记录温度的曲线。温度巡检仪将数据汇总至程控软件，进行数据的保存、打印、查询等功能。
工控计算机通过串口控制各个功能模块的协调工作并读取测量结果，所有测量过程可在计算机上操控完成，实时工作状态、实时数据、接线方式等自动进行试验，试验数据手动或自动完成存储，最终可完成试验报告的编辑、打印和管理工作。
技术参数
系统组成：
一、低压电源分配柜及PLC柜
结构特点
1、带透气孔的后门，方便通风散热，提高内置设备运行可靠性。
2、国际流行的烟灰色主体。
3、主体颜色可选： 国际流行电脑灰或黑色。
4、可关闭的上部、下部多处走线通道，底部大走线孔尺寸可按需调整。
5、可选配安装底座，达到固定机柜、底部过线、底部送冷风、防鼠要求。
6、可方便拆卸的左右侧门和前后门，全方位操作，多方位察看。
7、高级旋把机柜门锁。
8、全部选用SPCC优质冷轧钢板制作；厚度：方孔条2.0mm,其它1.2mm。
9、表面处理：脱脂、酸洗、防锈磷化、纯水清洗、静电喷塑。
技术参数
1、容 量：150kVA
2、电 压：三相四线380V
3、电 流：250A
4、电源部分内置400A/380V手动式断路器1台、400/5A、0.5级电流互感器三支、数显智能电流表各三块（0.5级） 、过流保护继电器三块、数显智能电压表三块（0.5级）及相对应的指示灯等。
5、测量部分用3只罗氏线圈和数显智能电流表各三块（0.5级，带485通讯）。
6、体 积：2000×1600×2000mm
7、重 量：约3000kg
二、三相5000A大电流发生器 （装在一体柜里面）
技术参数
1、容 量：50kVA
2、输入额定电压：0～400V
3、输入额定电流：125A
4、输出额定电压：0～10V（相电压）
5、输出额定电流：5000A（输出两组电流）
6、频 率：50Hz、正弦波
7、阻抗电压：单相时≤8%，三相时≤12%
8、空载电流：≤1.5%
9、绝缘等级：F
10、使用条件：户内式
11、运行方式：能满足5000A时允许8小时长期运行，可以单台使用，也可以三台组成三相后使用。
12、形式及冷却方式：干式风冷 （带风机）
13、连接方式说明：原边由3台单相变压器组成，输入电压AB\BC\CA400V，副边由三台变压器接成星形接线法，连接成三相四线，输出电流：5000A，输出电压0～10V，总额定容量150kVA
三、单相感应式调压器（装在一体柜里面）
技术参数
1、容 量：50kVA
2、输入额定电压：380V
3、输入额定电流：132A
4、输出额定电压：20～650V
5、输出额定电流：77A
6、频 率：50Hz、正弦波
7、运行方式：长期运行
8、形式及冷却方式：油冷
9、调压器驱动方式：电机驱动调压器正反转
四、微机系统主控制台
结构组成
1、驱动单元，控制调压器电机正反运行调节大电流大小；
2、信号调理及采样单元；
3、控制及数据分析单元，实现整个试验过程，全自动化控制；
4、计算机系统，全中文操作界面，设计人性化便于操作。参数电流、电压、时间，系统状态及提示信息等全部在软件中完成。
产品特点
1、三相电流，三相电压，试验时间、状态信息及提示信息等数据同屏显示，读数清晰、直观；
2、全中文界面，操作简单明了，可适应多种应用场合；
3、设置好试验参数后，一键启动，整个试验过程无需人工干预，试验完成后，自动回到零位，实现了智能化工作全过程；
4、试验过程中，自动跟踪目标电流，自动稳定输出电流，自动调节三相电流；
5、轻触式按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性；
6、所有功能均可通过软件设定，提高了产品的安全性、可靠性;
7、全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制；
8、状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控；
9、试验过程中，屏上有动态的提醒内容，时刻提醒操作人员注意安全；
10、试验时间可任意设定，0～24 小时；
11、高精度传感器配合高性能 AD 采集芯片，测量数据准确可靠；
12、自动计时功能，自动控制时，当电流自动上升至目标值时，设备自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；
13、带紧急停止按钮，在紧急情况下，可用于迅速切断系统电源，确保人身安全；
14、具有接地检测功能和回零检测功能，接地和回零确定后才可进行试验，安全可靠；
15、电流上升速度智能控制，当电流接近目标值时，上升速度会自动减慢，不会产生电流过冲现象；
16、过流等故障时，保护即时，准确，可靠；
17、采用硬、软件抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象；
18、可以实现 200～5000A 的精度在技术要求范围之内；
19、大电流发生器可选择三相输出或单相输出；
20、单相输出时，可选择 A、B、C 其中一相输出；
21、三相输出时，可同时调节三相，也可分别对每一相进行调节；
22、控制软件具有数据记录、数据管理、能通过打印机打印各类报表，实用于一些无人看守的试验场所；
23、整体设计美观大方，结构合理、可靠耐用。
技术参数
1、额定容量：150kVA（系统由主控制台、电源分配柜、三台调压器和三台单相大电流变压器组成）。
2、输出电流：三相 AC 5000A
3、输出电压：三相 AC 0～10V（相电压）
4、电压测量精度：1.0％FS±3字
5、电流测量精度：1.0％FS±3字
6、电流互感器： 5000A
7、计时长度：0～24h调压器驱动方式：电机驱动调压器正反转
参考标准
GB/T 16927.4-2017
