产品概述

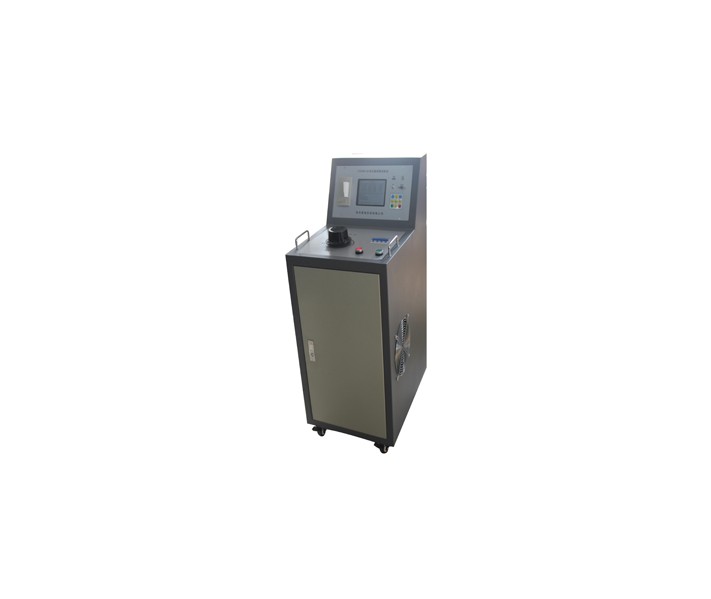

变压器特性参数试验台集成变压器短路阻抗、变压器容量分析、变压器损耗参数测试仪，适用于变压器绕组变形之短路阻抗测量、变压器容量分析及变压器（三相或单相）出厂、大修、交接试验中空载和负载损耗参数的高精度测试。该仪器内置20VA大功率三相调压器，采用大屏幕液晶显示，中文菜单提示，配备高速热敏打印机。现场使用极为方便，大大减轻了试验人员的劳动强度，提高了工作效率。
功能特点
◇可测量变压器容量、绕组短路阻抗、短路电抗、短路电阻、三相阻抗电压、空载损耗、空载电流、负载损耗、阻抗电压、电压有效值、电压平均值、电流、功率、功率因数、频率等参数。
◇兼容时下各种干式或油浸配电变压器的铁芯型号判断及容量判断，且数据库可随时更新。
◇全部数据均在同一周期内同步测量，保证测量结果的准确性和合理性。
◇做空负载测试时，在仪器允许的测量范围内可直接测量，超出测量范围时可外接一次电压互感器和电流互感器。
◇自动波形畸变校正，测试结果自动折算，无须任何手工计算。
◇内置不掉电存储器，可储存80次测量结果，可长期保存测量数据并可随时查阅。
◇内置微型打印机可打印全部测试结果或存储记录。
◇大屏幕液晶显示，全部汉字菜单及操作提示，直观方便。
◇不掉电日历，时钟功能。
◇串口通信功能，能将测试数据通过上位机软件上传到电脑中。
◇移动U盘功能，能将保存在仪器里的全部测试数据转存到移动U盘中。
技术参数
1、电压测量范围：AC 0～850V
2、电流测量范围：AC 0～60/80A/100A（可外扩电流互感器）
3、频率测量范围：35～65Hz
4、功率因素测量范围：0～1.0
5、阻抗测量范围： 1Ω～200Ω；
6、测量精度：
电压、电流、频率：±0.2%±3字
功率、阻抗：0.05＜cos￠≤0.1 ±1%±3字 ；cos￠＞0.1 ±0.5%±3字；
容量：10%
7、环境温度： -10℃～40℃
8、相对湿度： 当温度为25℃时，不大于90%(无凝露)
9、工作电源： 三相AC 380V±10% 50Hz±10Hz
10、内置调压器：三相20kVA
参考标准
GB 1094.1-2013 GB 1094.2-2013 GB 1094.3-2017
