产品概述

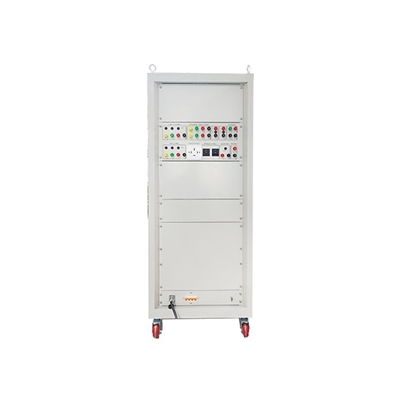

高压开关柜通电试验台（通用型）用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。
功能特点
1）所有输出都串接了空气开关作为短路保护。整机有紧急停机按钮，按下后主接触器断开，全部输出失电。
2）三相AC 0～500V可调电压、单相AC 0～250V可调电压、直流DC 0～300V可调电压,这三个功能，不建议同时使用，以免过载。
3）三相100VAC输出，多路直流电压输出，移相调流输出的电流输出,都是隔离变压器输出。
技术参数
★ 额定工作条件：
环境温度-10℃～50℃；
相对湿度 <85%（不结露）
★ 输入电源：三相四线AC 380V（+10%），50Hz
★ 输出：
1、三相AC 0～500V可调电压(10A)、（带相序切换） 一组
2、单相AC 0～250V可调电压(10A) 一组
3、直流DC 0～300V可调电压(10A) 一组
4、三相AC 0～50A移相可调电流、三相四线AC380V参考电压输出。 一组
（380V参考电压与电流之间的相角可定制），输出切换开关。
5、三相AC100V固定电压(2A),3只1P空开单独控制 一组
6、三相AC380V固定输出,两路单相AC 220V固定输出,4P空开控制 一组
7、24V/36V/48V/110V/220V直流输出（2A）；开关切换输出电压 一组
8、合分闸开关量输出 两组
9、时间继电器开关量输出 一组
10、外形尺寸：宽6000mm ×深600mm ×高1400mm
11、重量：80kg
