对射型边缘测量传感器（JGS-10系列）
Model: JGS-10
Category
尺寸与精密测量
> JANPOS
> 测量传感器
> 对射型边缘测量传感器（JGS-10系列）
Summary
操作界面测量 纠偏测量 边缘测量 滚轮检测 偏差检测 电缆挤出外径测量 电路板检测 弹簧检测
用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
Specifications
产品概述

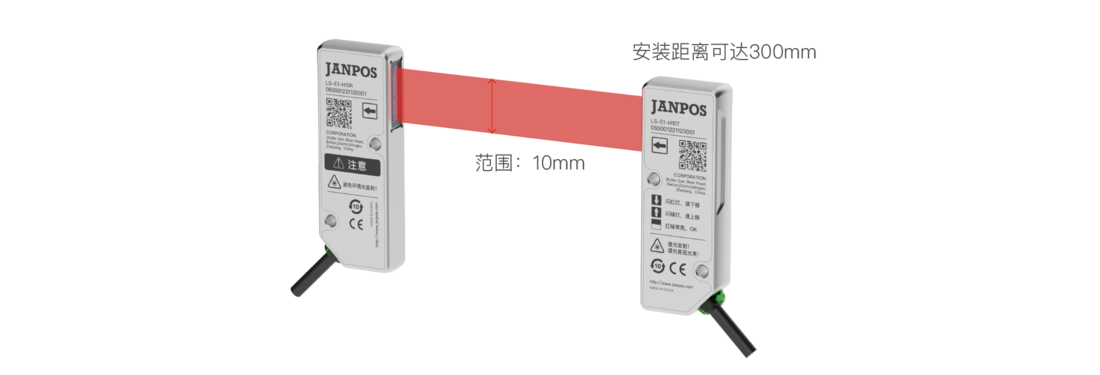

一、小尺寸 & 超薄型 | ||
| ||
二、轻松调整光轴 | ||

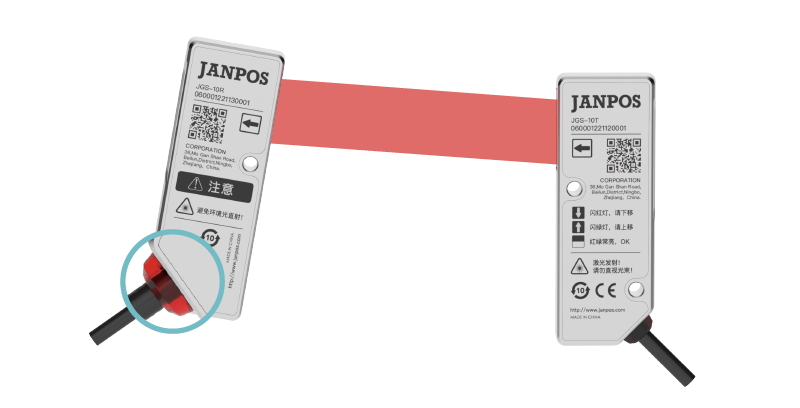

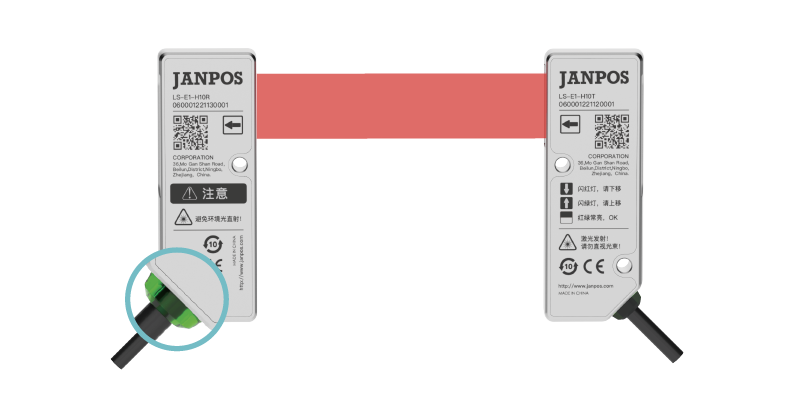

| 未对正前：灯光闪烁 | 对正后：灯光常亮 | |
 |  | |
三、操作界面 | ||
| ||
 | ||

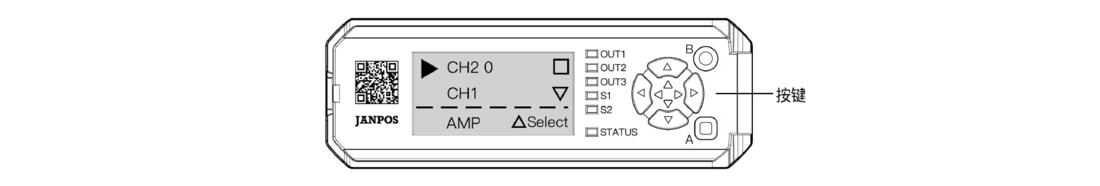

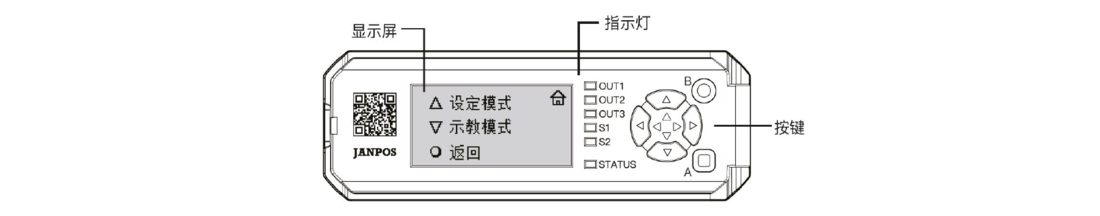

| 操作面板 | ||
 | ||
| 操作简便，中英文切换 | ||
| ||
| ||
按下 △ 按键对通道2进行配置 按下 ▽ 按键对通道1进行配置 按下 ❍ 按键返回上一级菜单 | ||
| 应用场景 | ||||
 |  |  | ||

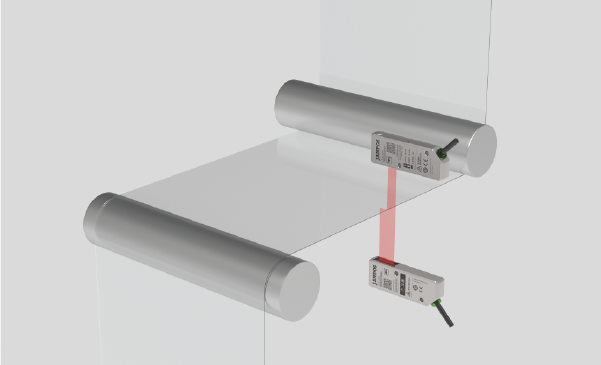

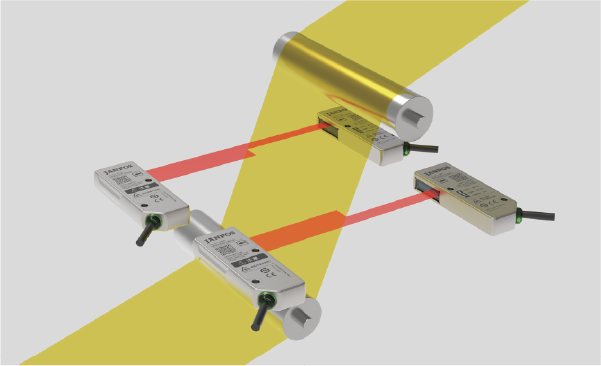

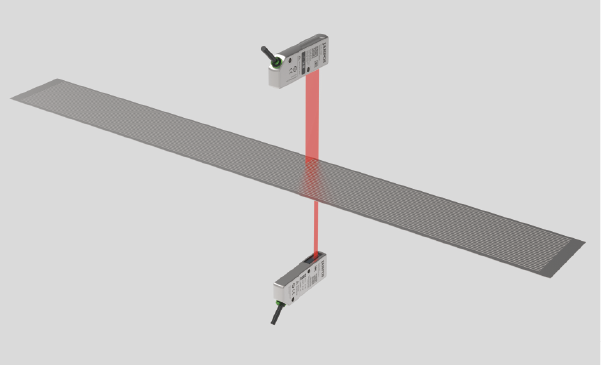

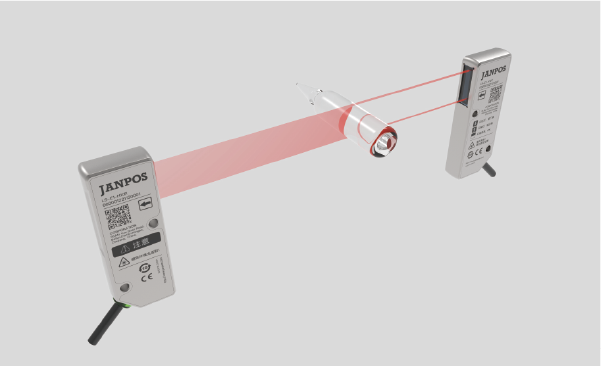

| 薄膜缠绕控制（纠偏测量） | 薄膜弯曲控制（边缘测量） | 测量安瓶的外径 | ||
 |  |  | ||

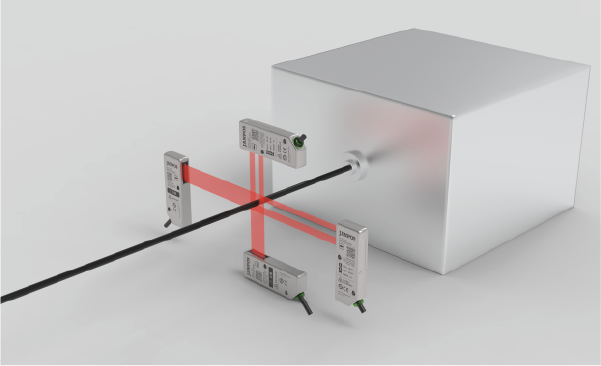

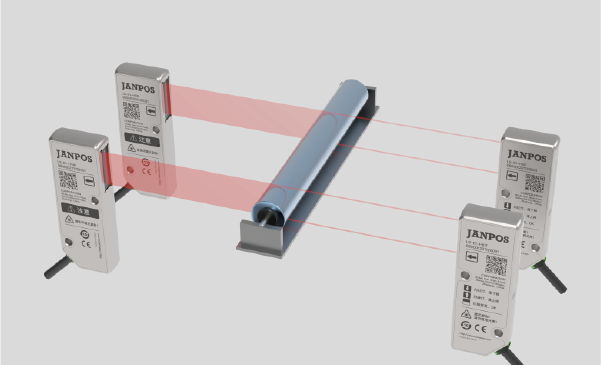

| 锂电纠偏（边缘测量、定位） | 滚轮的偏差检测 | 电缆挤出外径测量 | ||
 |  |  | ||

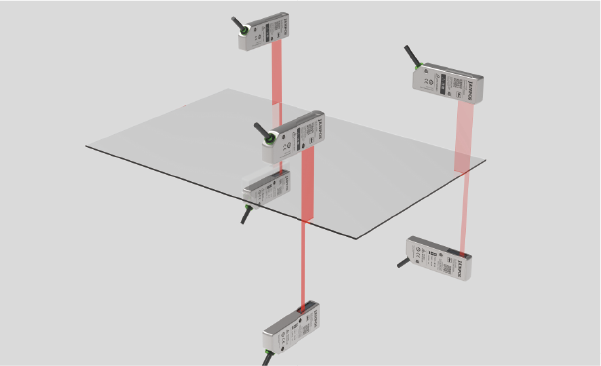

| 检测晶圆的槽口 | 液晶电路板的定位 | 引线框架边缘控制 | ||
 |  |  | ||

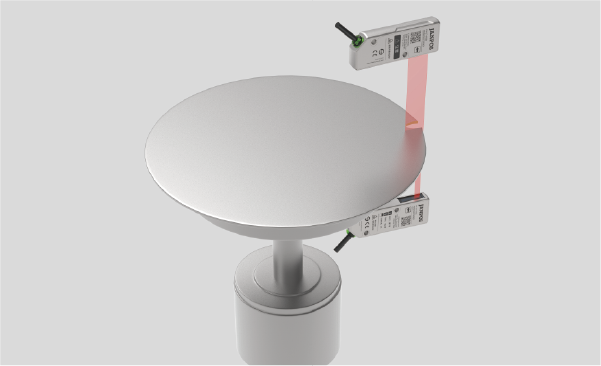

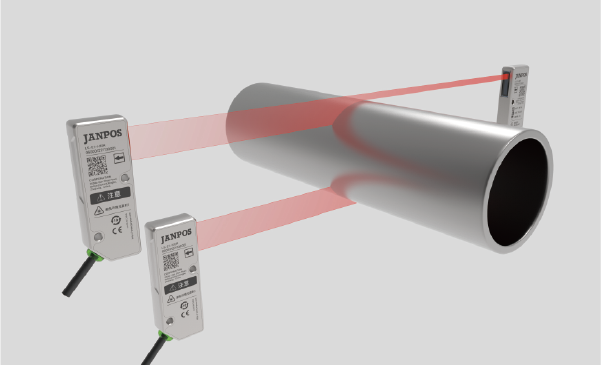

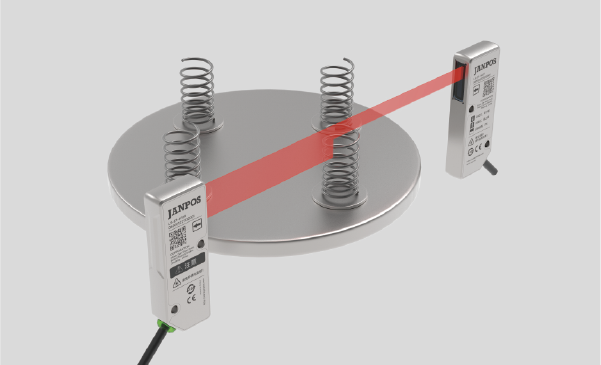

| 薄膜缠绕控制 | 检测弹簧的高度 | 检测管道的外经 | ||
 |  |  | ||

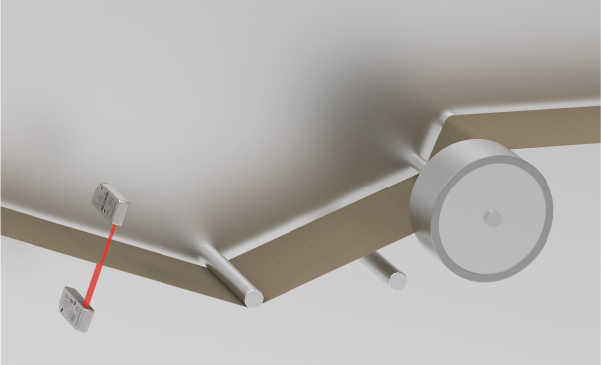

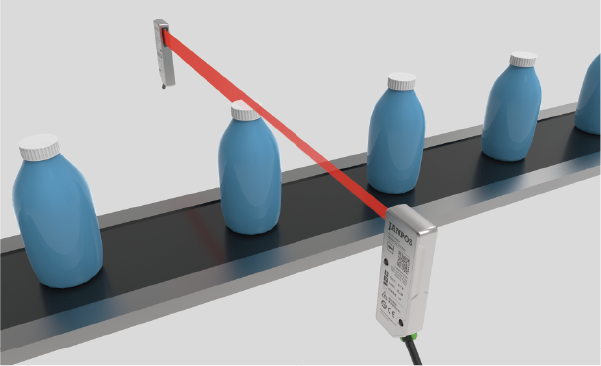

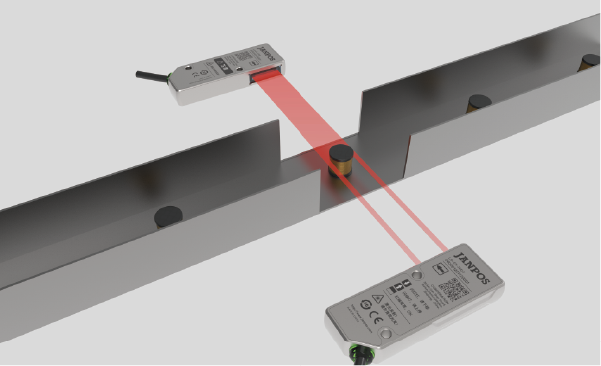

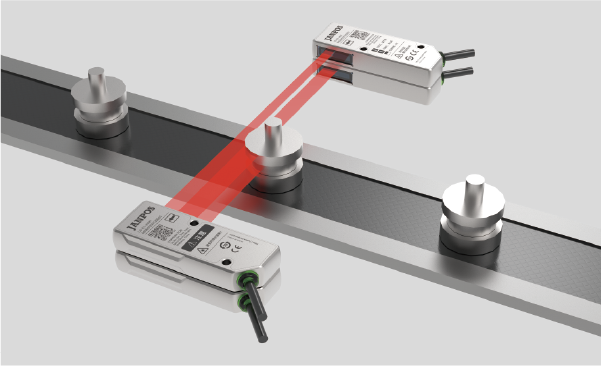

| 检测瓶盖的倾斜 | 测量电容器外径 | 测量安瓶的外径 | ||
规格参数
| 传感器 | |
| 型号 | 发射头: JGS-10T; 接收头: JGS-10R |
| 测量范围 | 边缘模式: ±5mm、宽度模式: 10mm |
| 感应头安装距离 | Max.300mm |
| 激光波长 | 红色半导体激光660nm |
| 激光最大输出功率 | 390uw |
| 激光等级 | CLASS1 (IEC/JIS) |
| 光斑尺寸 | 3x14mm |
| 线性精度 | 感应头安装距离100mm时: +04%F.S.(±40um) |
| 重复精度 | ±5μm |
| 采样周期 | 500μs、1000μs、2000μs、 4000μs |
| 温度漂移 | ±0.02%F.S./℃ |
| 指示灯*3 | 发射器 电源指示灯:绿色，接收器 电源指示灯:绿色，报警指示灯:红色 |
| 通讯方式 | RS-485 |
| 电源电压 | DC12~24V±10% |
| 消耗电流 | 发射器: 20mA以下 (DC12V时) 接收器: 150mA以下 (DC12V时) |
| 连接形式 | 连接器: MB 4针连接器 附带300mm电缆线 |
| 保护电路 | 逆接保护 |
| 防护等级 | IP67 |
| 使用环境温度/湿度 | - 10~+50℃/35~85%RH(无结露.结冰) |
| 存储环境温度/湿度 | - 20~ +60℃/35~85%RH(无结露.结冰) |
| 使用环境照度 | 白炽灯: 2000 lux以下，日光: 4000 Iux以下 |
| 抗震动 | 10~55Hz、双振幅1 .5mm、X，Y,Z各方向2小时 |
| 耐撞击 | 约50G（500m/s²）X,Y,Z各方向3次 |
| 质量 | 发射器、接收器：各30g（包含300mm的电源线） |
| 材质 | 外壳:铝压铸、发射接收镜头:玻璃 |
| 控制器 | ||
| 型号 | JGS-K200 | |
| 安装方法 | DIN导轨安装设置 | |
| 传感器 | 连接台数 | Max.2台 |
| 通信方式 | RS- 485 | |
| 显示 | 测量值.设定 | 点阵显示128 x 64像素中文/英语可选 |
| 指示灯 | 电源指示灯:红 | |
| 输出指示灯:橙 | ||
| 通信指示灯:绿 | ||
| I/0 | 开关量输出 | 3通道输出NPN |
| Max.100mA/ DC24V残留电压1.8V以下 | ||
| 额定值 | 电源电压 | DC12~ 24V土10% |
| 消耗电流 | 120mA以下(12V时)*1 | |
| 耐环境性 | 保护电路 | 逆接保护、过电流保护功能 |
| 防护等级 | IEC规格IP50 | |
| 使用环境温度/湿度 | - 20~+50℃/35~85%RH(无结露.结冰) | |
| 存储环境温度/湿度 | -20~ +60℃/35~85%RH(无结露.结冰) | |
| 抗震动 | 10~ 55Hz、双振幅1.5mm、X,Y,Z各方向2小时 | |
| 耐撞击 | 500m / S²(约50G)、X,Y,Z各方向3次 | |
| 材质 | PC | |
| 重量 | 170g | |
| 模拟量输出 | 0～5V | |
| 可测透明物体 | √ | |
| 配件（线）型号 | OP-2001 | |
外形尺寸
Model: JGS-10T/JGS-10R

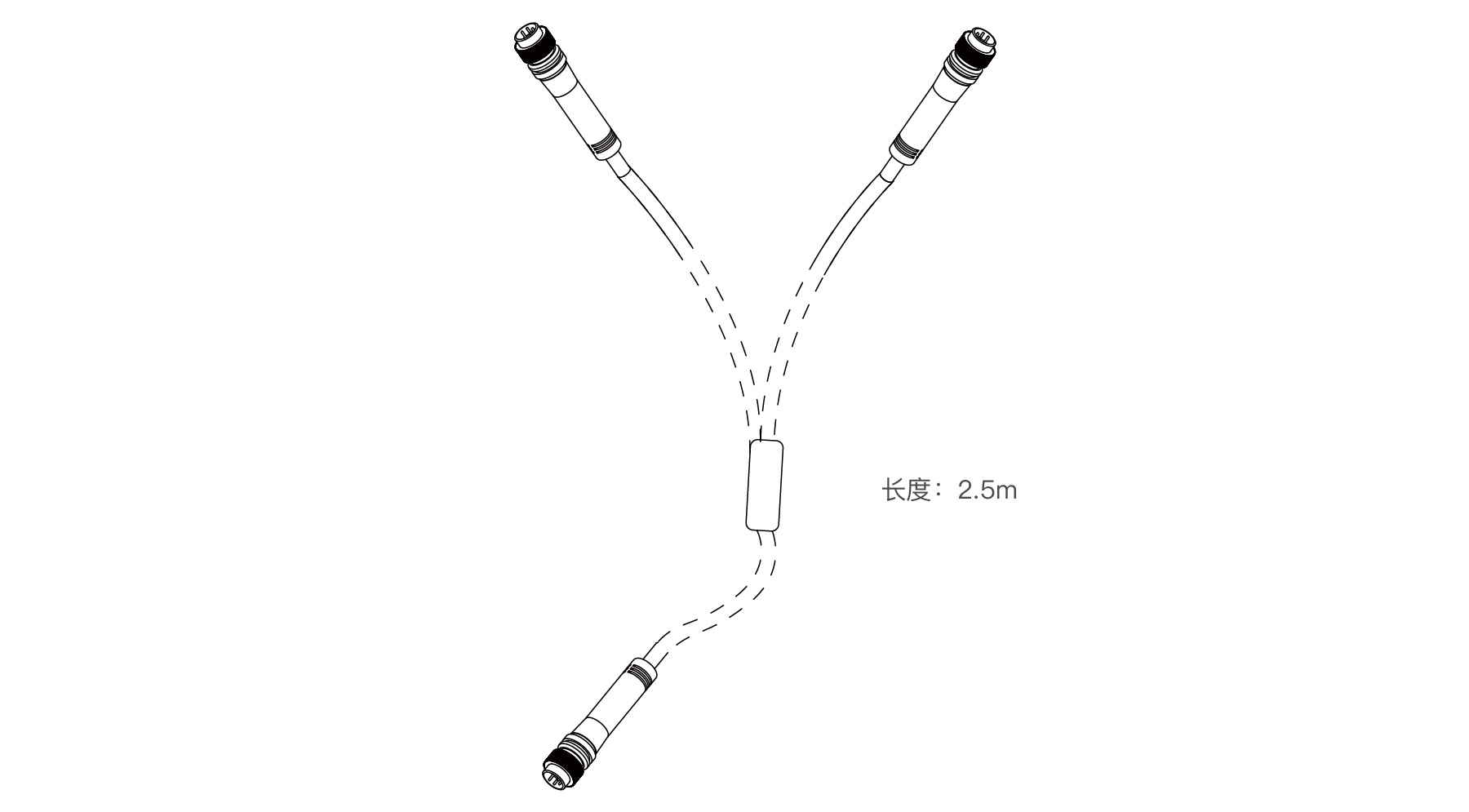

配件（Y形线） Model: OP-2001
Model: JGS-K100/JGS-K200
