用途场景
规格参数

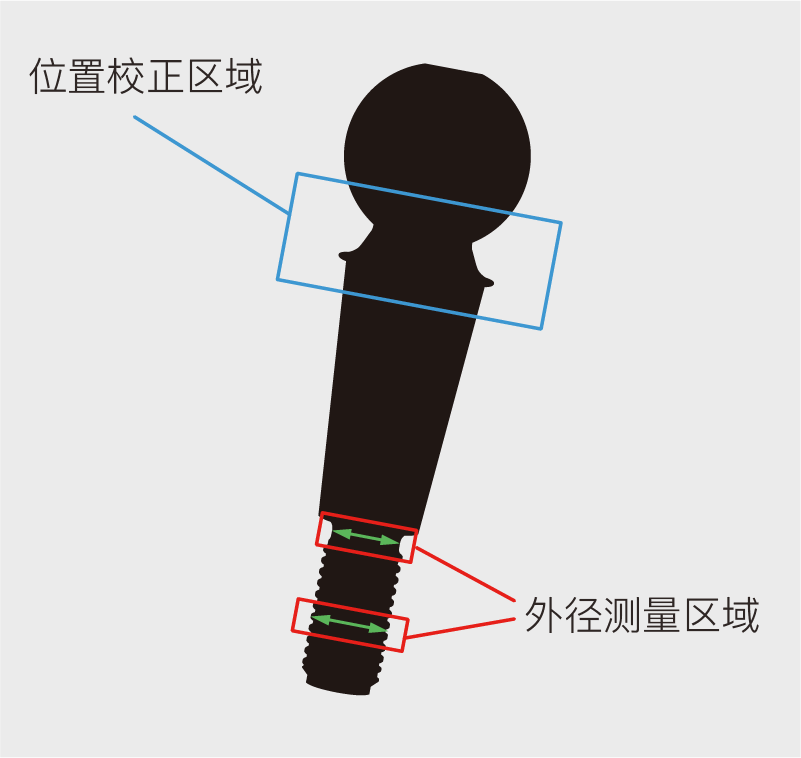

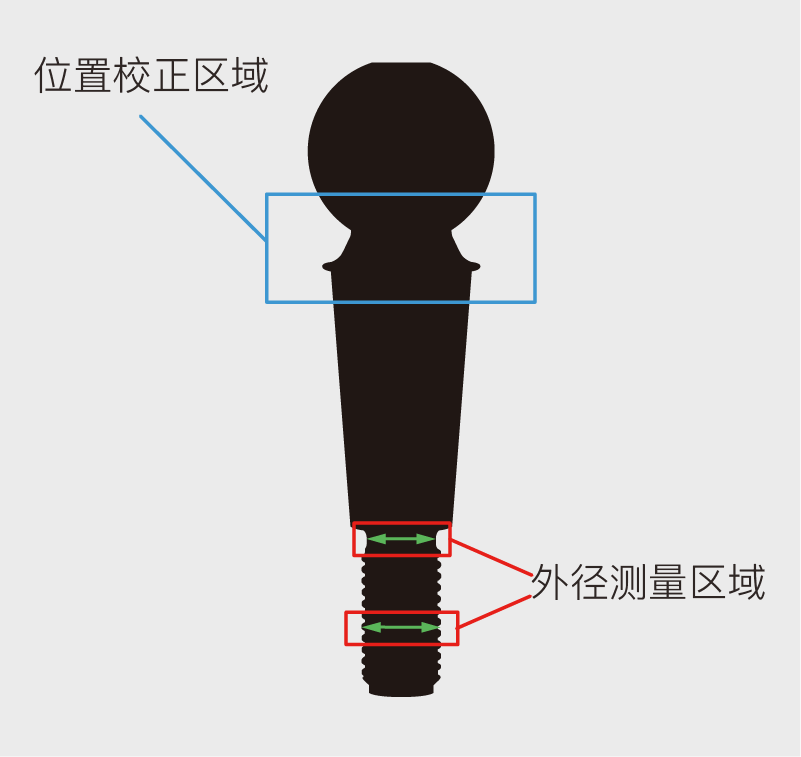

一、位置校正功能
|  |
| 标准图像 | 测量图像（校正） |
二、适用场景
 |  |  |

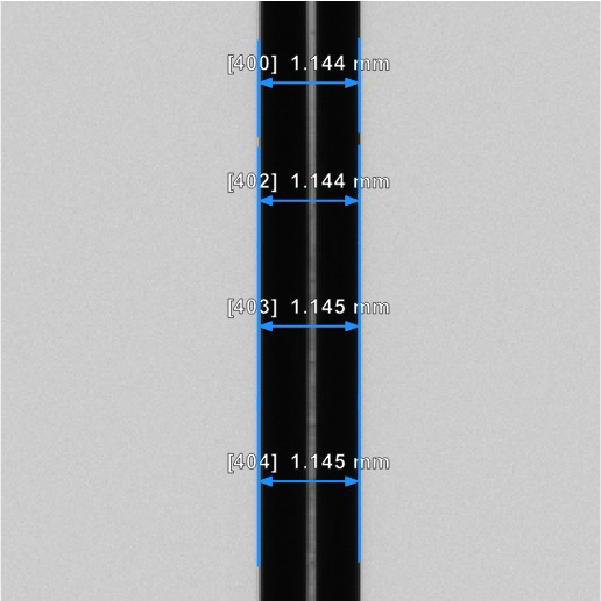

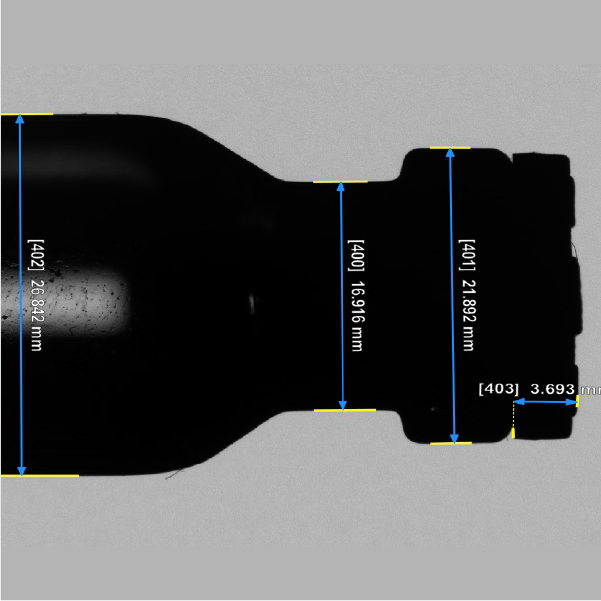

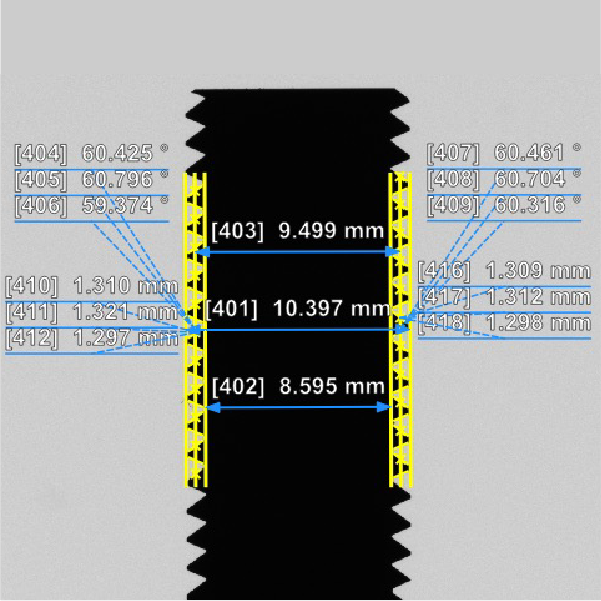

| 线检测 | 螺纹检测 | 化妆瓶检测 |
 |  |  |

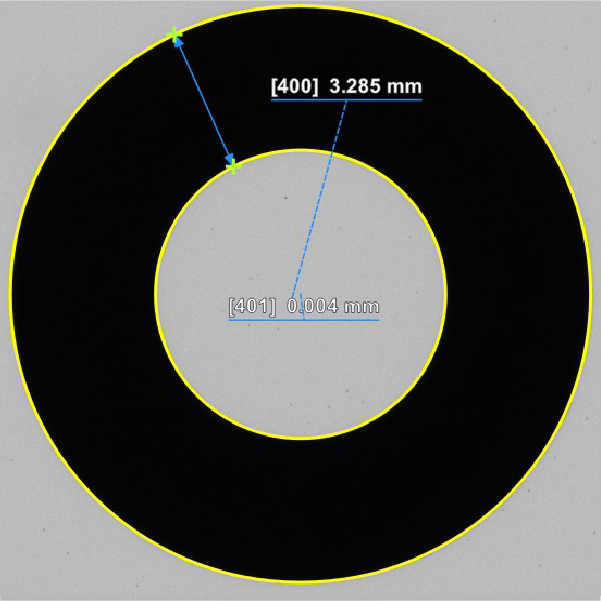

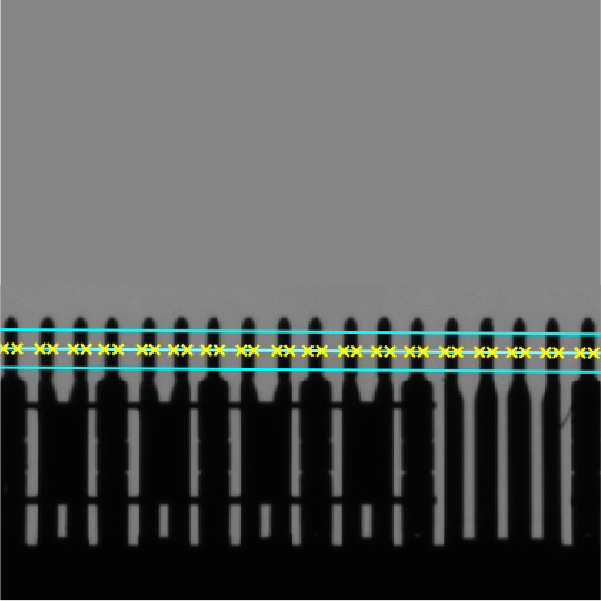

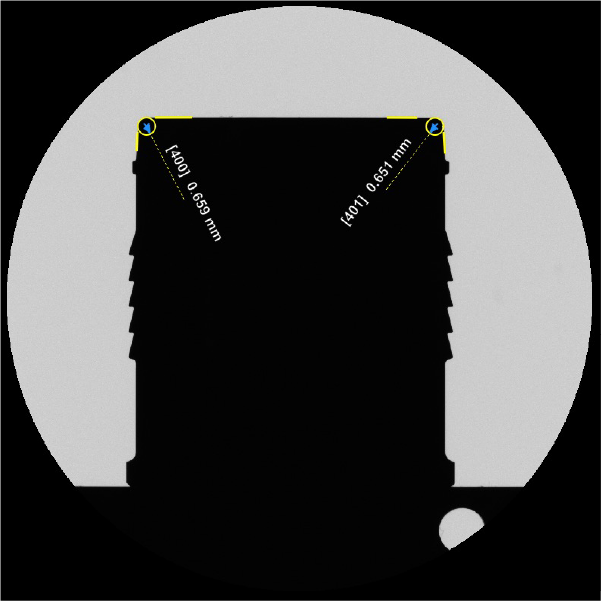

| R角检测 | O型圈检测 | PIN针检测 |
三、丰富的测量工具
JG-M系列具备多种测量工具，可进行组合使用，便于全面检测物体的 各个数据。
 |  |  |  |

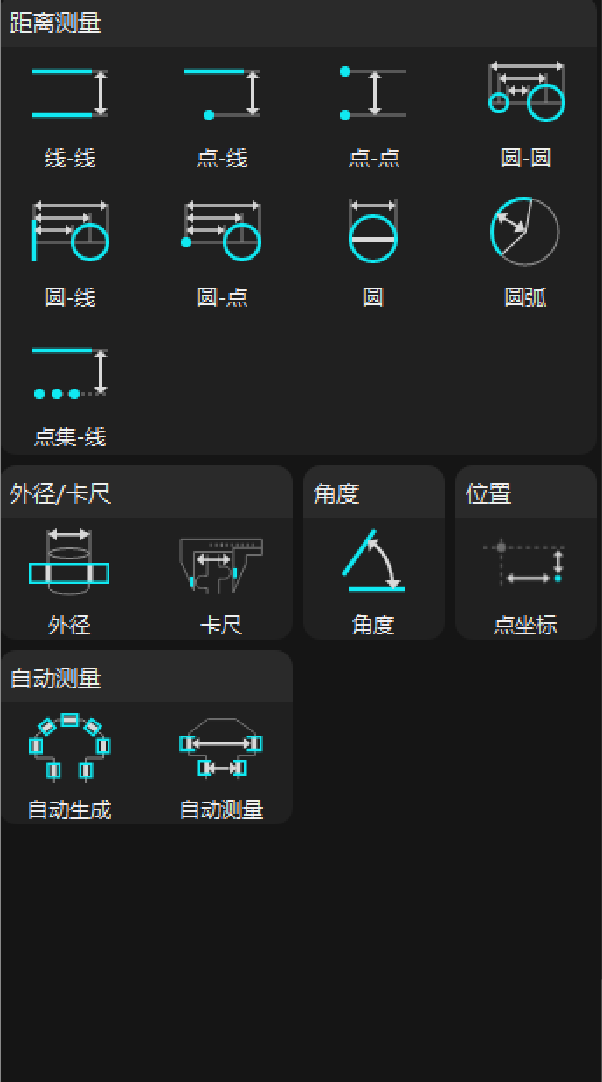

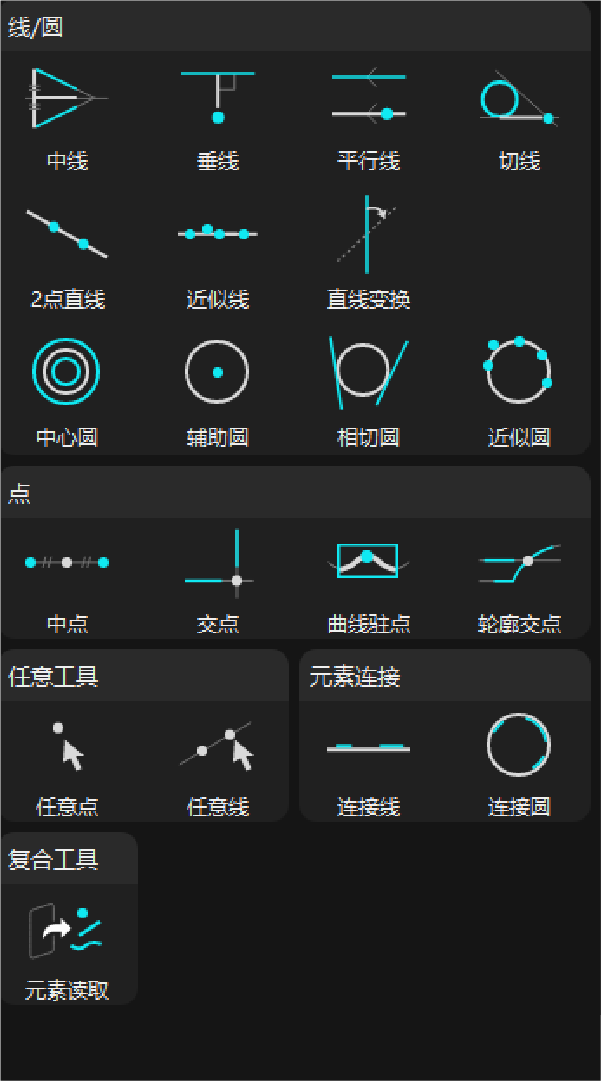

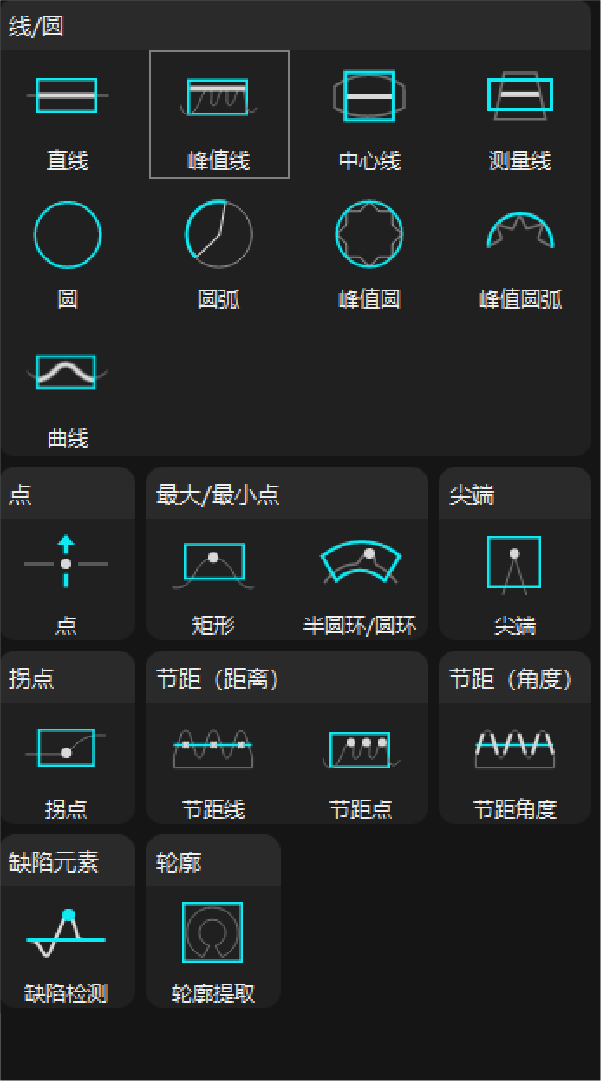

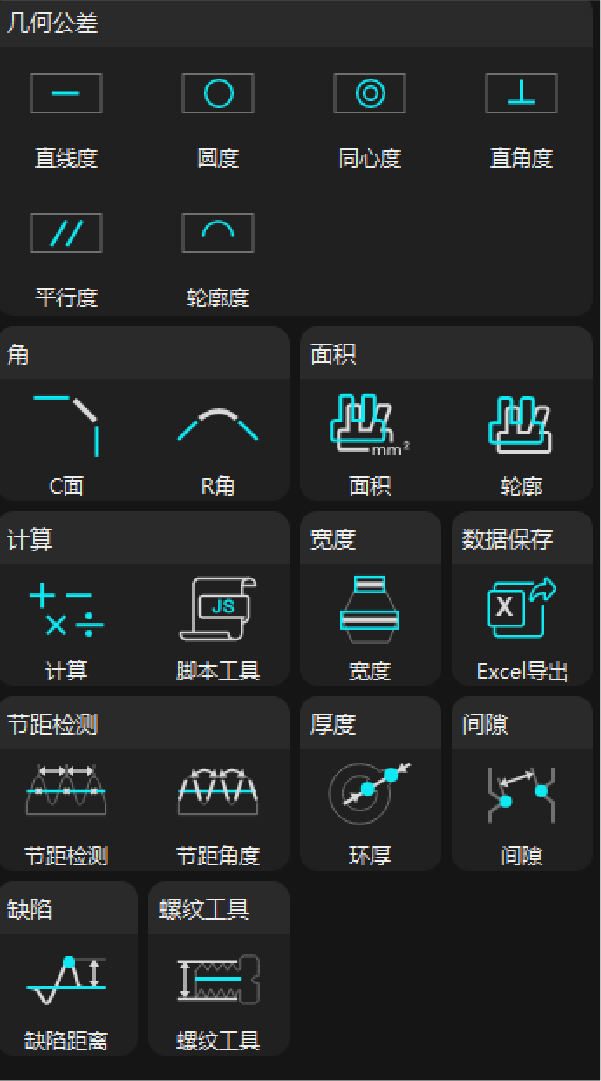

| 基本工具 | 元素工具 | 辅助工具 | 应用工具 |
| 应用场景 | |
 |  |
 |  |

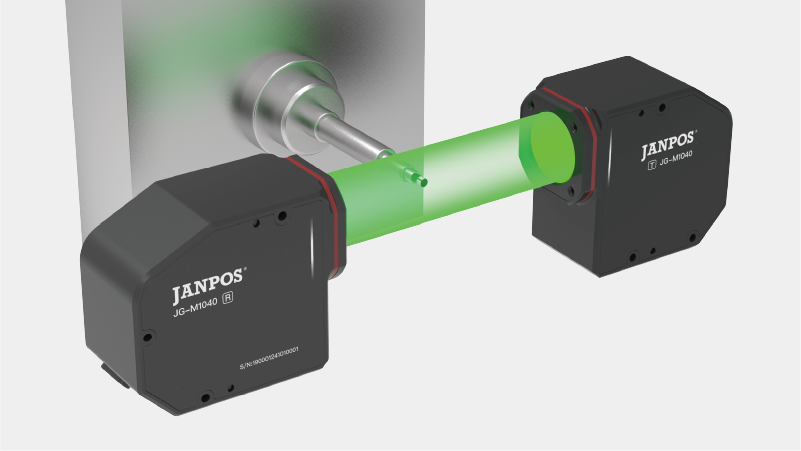

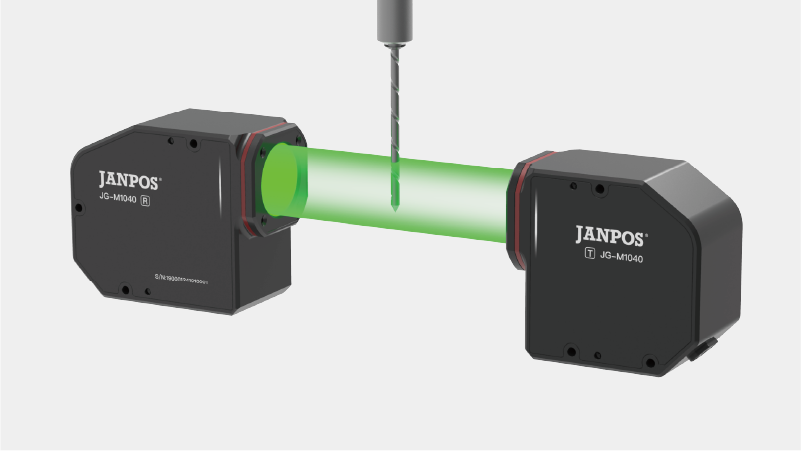

| 旋转刀具外径 | 几何尺寸 |
 |  |
 |  |
| 尺寸测量 | 缺陷检测 |
应用视频—点击图片查看
 |  |

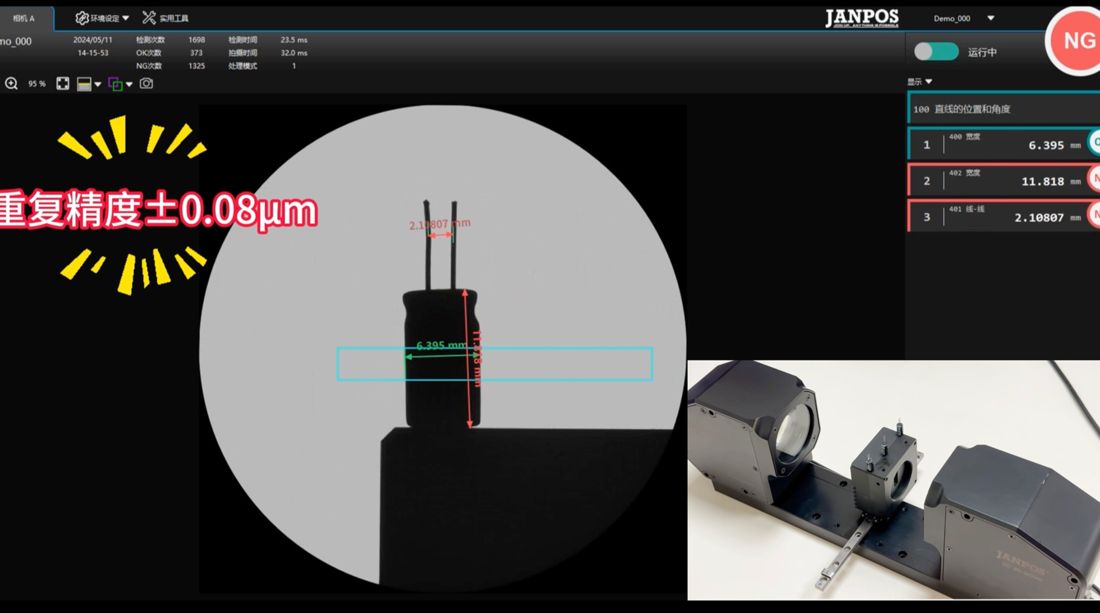

在线投影图像测量仪汽车制造业应用（电容尺寸检测演示） | 在线投影图像测量仪新能源行业应用（工件尺寸检测演示） |
| 感测头 | |||||
| 型号（测量头） | JG-M1040 | JG-M1065 | JG-M1125 | ||
| 发射器和接收器间距离 | 188mm | 324mm | 433mm | ||
| 测量范围 | 视野 | 高精度测量区域 | Φ26mm | Φ40mm | Φ60mm |
| 测量区域 | Φ40mm | Φ65mm | Φ125mm | ||
| 景深 | 高精度测量区域 | 10mm | 20mm | 20mm | |
| 测量区域 | 20mm | 30mm | 40mm | ||
| 最小可检尺寸 | 0.2mm | 0.3mm | 0.4mm | ||
| 曝光时间 | 15～300μs可调 | ||||
| 拍摄时间（触发间隔） | 约85ms（测量范围的纵横尺寸均为Full） | ||||
| 光源 | InGaN 绿光 LED | ||||
| 测量位置精度*1 | 高精度测量区域 | ±1μm | ±1.2μm | ±2.5μm | |
| 测量区域 | ±2μm | ±2.2μm | ±3.5μm | ||
| 重复精度*2 | ±0.08μm | ±0.1μm | ±0.2μm | ||
| 环境抗耐性 | 外壳防护等级 | IP64 | |||
| 使用环境温度 | 0～+45℃ | ||||
| 使用环境湿度 | 85%RH以下（无凝结） | ||||
| 材料 | 铝 | ||||
| 重量 | 约4.5kg | 约6.5kg | 约20kg | ||
*1：测量标准测量目标物（校正玻璃刻度尺）的宽度时产生的误差。
*2：将测量区域中心的标准目标物（校正玻璃刻度尺）宽度设定为测量值平均次数16次时的±2σ值。
| 控制器 | ||
| 型号 | JG-MK100 | |
| 相机&光源 | 相机接口数 | USB 3.0*2 |
| IO | 输入点数 | 6 输入 |
| 输入功能 | 交流光耦隔离输入，NPN/PNP兼容，有效输入电压：5~30V | |
| 输出点数 | 12 个输出 | |
| 输出功能 | 固态继电器隔离输出，NPN/PNP兼容，最大输出值：30V 500mA | |
| 通信 | RS232/RS485 | 2 |
| USB 2.0 | 2 | |
| GIGE | 1 | |
| WIFI | √ | |
| 供电 | 电压 | 24VDC±10％ |
| 电流 | 5A | |
| 显示接口 | VGA | √ |
| 开关机键 | √ | |
| 环境抗耐性 | 工作温度 | 0~50℃ |
| 相对湿度 | 35~85% RH（无凝结） | |
| ESD 抗扰度 | GB T 17799.2-2003 | |
| EFT 抗扰度 | GB T 17799.2-2003 | |
| 抗震动 | 10~55Hz，1.5mm双向振幅，X、Y、Z方向各2小时 | |
| 材料 | 壳体 | 铝 |
| 外形尺寸 | 193.5mm*112mm*184.7mm | |
| 重量 | 2.40kg | |

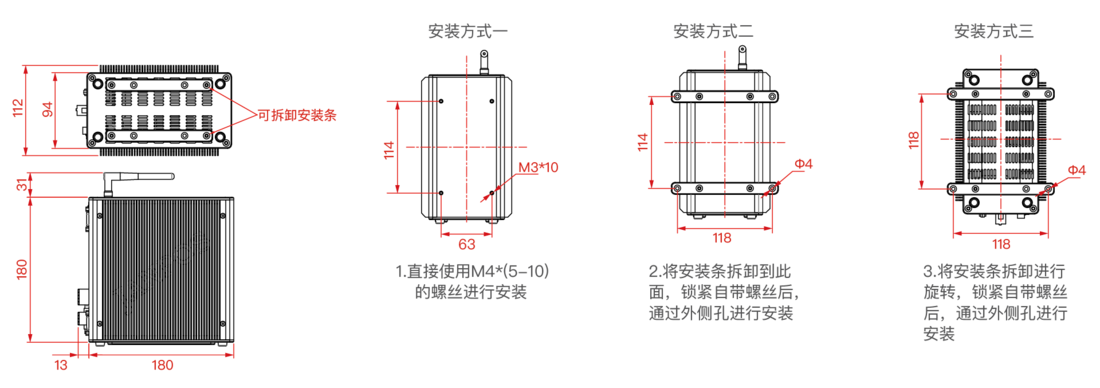

| 安装方式 | 水平放置、底部安装、背部安装 | |

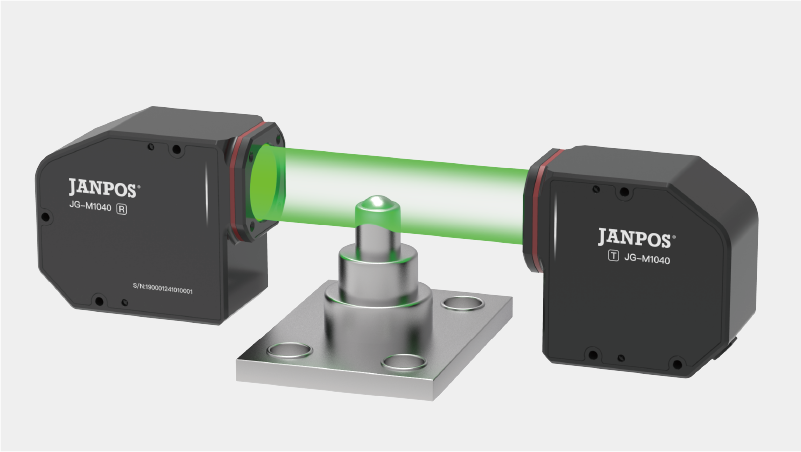

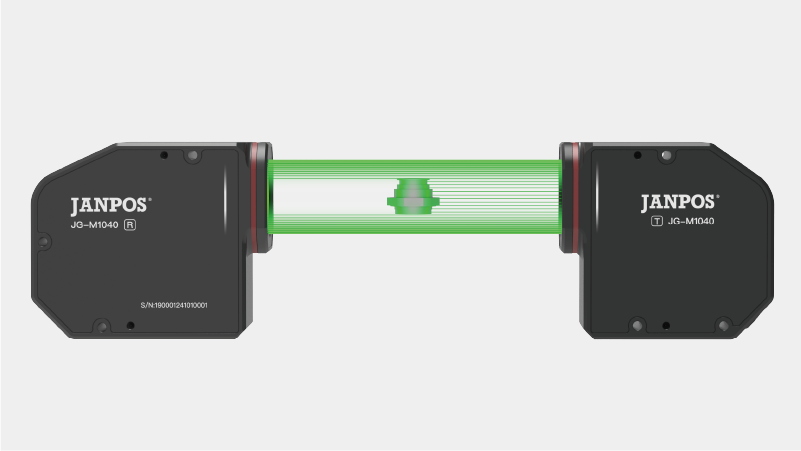

型号: JG-M1040
型号: JG-M1065
型号: JG-M1125
型号: JG-MK100
