二、ID编号的分配

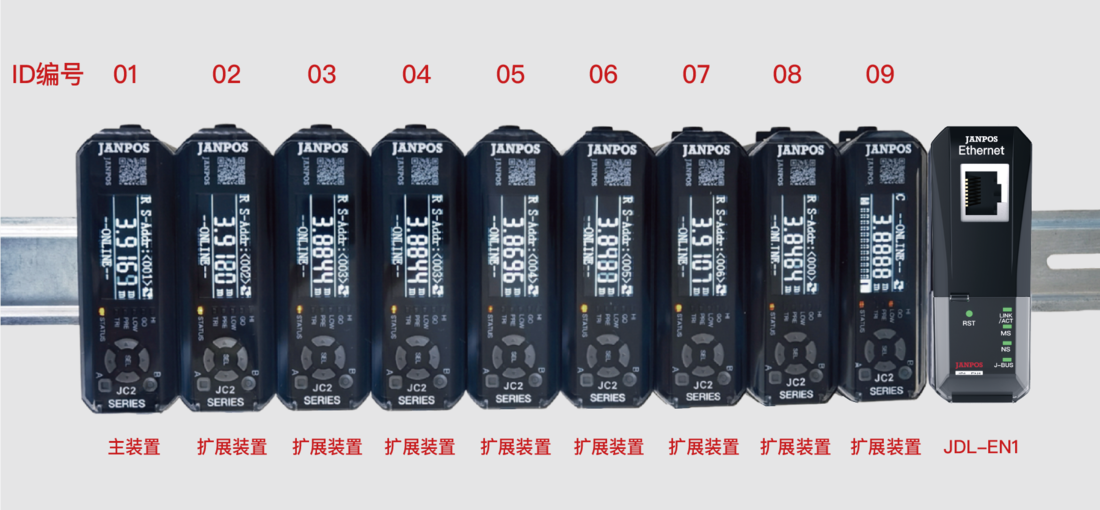

本机可连接多台传感器放大器，各传感器放大器中分配有用于识别数 据的 ID 编号。 ID 编号的具体分配方法如下所示。
• ID 编号为 “01” 至 “09” （可最多连接 9 台传感器放大器）。
• 从主装置的传感器放大器开始，按顺序分配编号。（无法分配任意 的编号。）
|
二、IP 地址的设置
IP 地址需在连接JDL-EN1 并开启电源的状态下进行设置。 出厂默认设置中IP 地址未设置，可经由以太网通过BOOTP 客户端功能 设置IP 地址。
设置IP 地址的方法如下所示。
• 使用IP 地址设置工具（可从简博斯网站下载）。 使用非简博斯的IP 地址设置用工具。请参阅各公司的手册。
三、什么是BOOTP
IBOOTP是BOOT strap Protocol 的简称，属于通信协议的一种，用于在TCP/IP 网络上，由客户端设备从服务器赋予网络相关设置。如果同一网络内同时存在作为BOOTP客户端动作的设备和BOOTP服务器，作为BOOTP 客户端连接的设备中将分配IP 地址。
 |
| 型号 | JDL-EN1 | |
| 产品名称 | 支持Ethernet TCP/IP的通信单元 | |
| 以太网规格 | 符合标准 | IEEE802.3u(100BASE-TX) |
| 传输速度 | 100Mbps(100BASE-TX) | |
| 传输媒介 | STP或5类以上的UTP（100BASE-TX） | |
| 最大电缆长度 | 100m(本产品与以太网交换机间的长度) | |
| 性能规格 | 套接字通信 无协议命令 ASCII | TCP套接字1 端口编号可在1至65535范围内设置 8500：预约系统 初始值：64000 |
| 传感器连接规格 | 可连接的传感器 | JC2系列 |
| 可连接台数 | 最大9台 | |
| 指示灯 | 链接/活动指示灯（LINK/ACT）:绿色LED 模块状态指示灯（MS）：绿、红双色LED 网络状态指示灯（NS）：绿、红双色LED 传感器通信指示灯（D-bus）：绿、红双色LED | |
| 电源电压 | 20到30VDC、包含10%纹波(P-P);（由所连接的传感器放大器供应） | |
| 消耗功率 | 1500mW以下（30V时为50mA以下） | |
| 环境抗耐性 | 环境温度 | -20至+55C(无冻结) |
| 相对湿度 | 35至 85 % RH(无凝结) | |
| 抗震性 | 10至 55 Hz、双振幅 1.5 mm、XYZ 方向各 2个小时 | |
| 材质 | 本体外壳：聚碳酸酯 | |
| 重量 | 约70g | |
| 本机包装内容 | JDL-EN1本体*1 |
型号: JDL-EN1
