产品概述

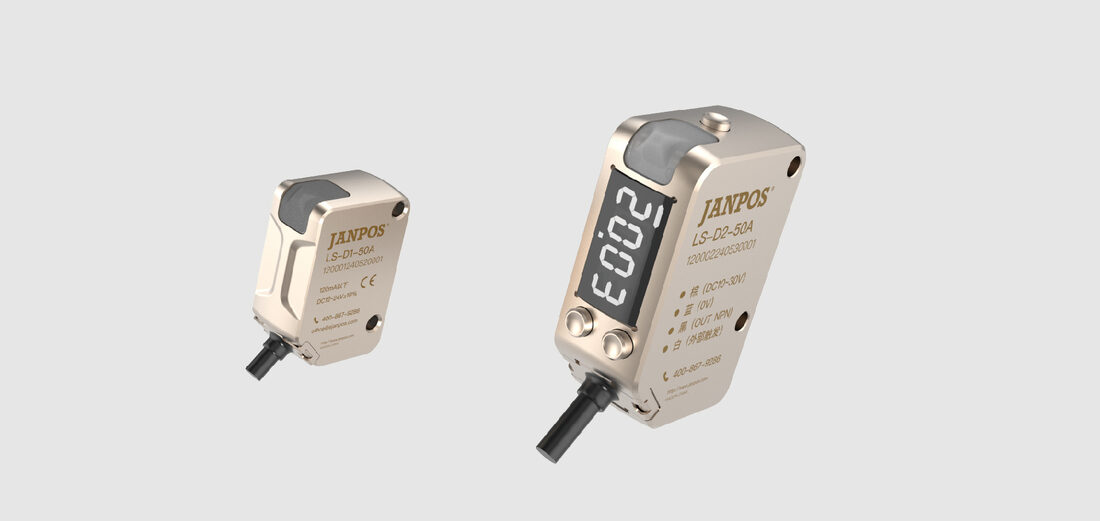

一、体积更小LS-D1系列相对于LS-D2系列体积更小。 | ||
| ||

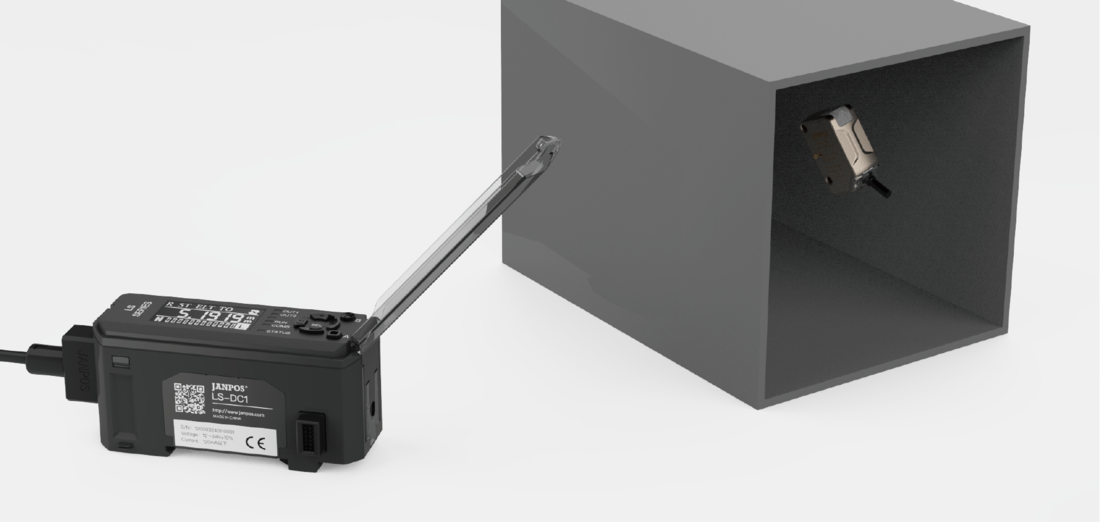

二、搭配控制器用于复杂环境针对复杂狭小的环境，LS-D1系列可通过控制器进行远程控制。 | ||
 | ||
三、配备超分辨率演算法根据对象工件的表面状态，自动进行理想波形处理。即使是金属细线、 树脂等以往难以检测的工件，无需调整即可稳定检测。 | ||
 |
四、配置凹距计数过滤功能这是自动识别凹距边缘，并一次性输出每个凹距的功能。 在计数及接缝检测的应用领域，可以不费时间地进行简单设定。 | ||
| 第一步 | 第二步 | 第三步 |
 |  |  |
| 在凹距较低的一方按SET按钮 | 在凹距较高的一方按SET按钮 | 在中间值自动输入阈值 |
 | ||

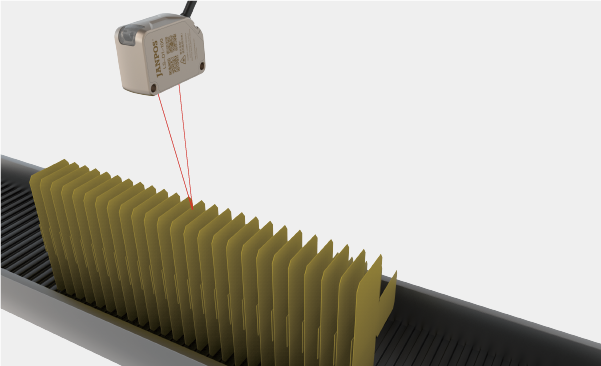

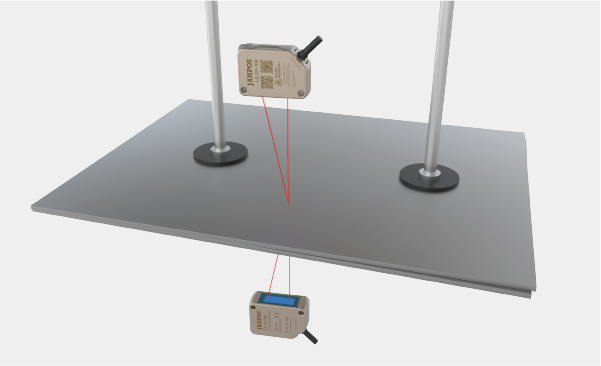

| 计算印刷物的数量 | ||
| 应用场景 | ||
 |  |  |

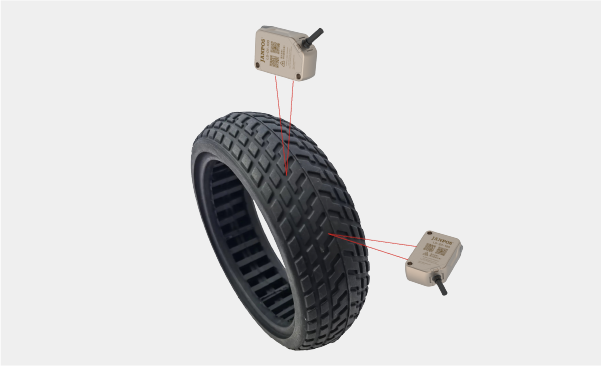

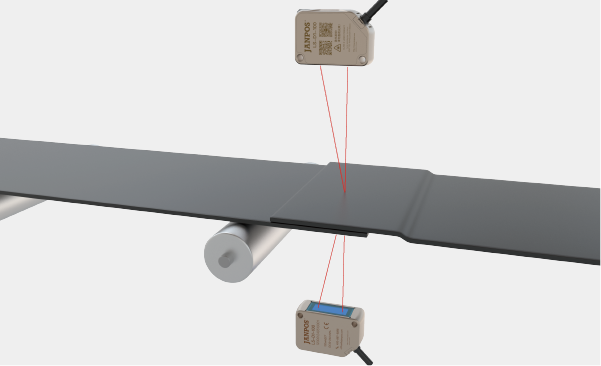

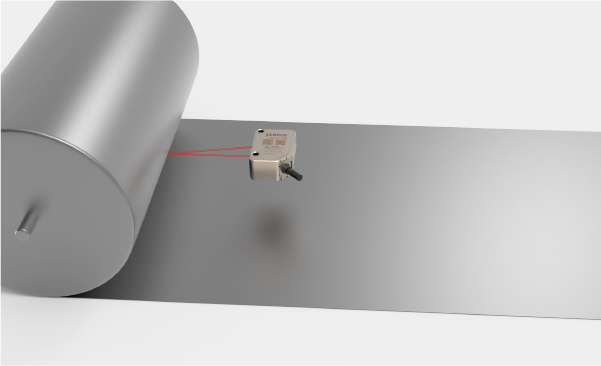

| 测量功能性薄膜的余量 | 工件平面度检测 | 检查轮胎的偏差 |
 |  |  |

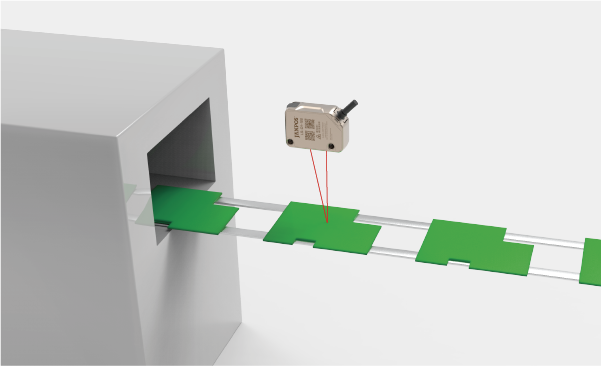

| 检测基板的翘曲度 | 确认包装箱的排列 | 检测橡胶板的接缝 |
规格参数
| 传感器 | ||
| 型号 | LS-D1-50B | |
| 测头结构 | 分体式 | |
| 输出 | NPN | |
| 高精度测量范围 | 测量范围 | 25～50mm |
| 重复精度 | ±20μm | |
| 其他测量范围 | 测量范围 | 50～80mm |
| 重复精度 | ±50μm | |
| 光斑尺寸 | 0.18mm*0.15mm（50mm时） | |
| 响应时间 | 1ms/10 ms/50 ms 切换方式 | |
| 光源 | 红色半导体激光 2级[JIS/ IEC/GB/ (FDA(注2)] 最大输出: 1.8mW、投光波峰波长: 650nm | |
| 电源电压 | 10-30VDC、包含波动10% (p-p) | |
| 消耗功率 | 24V/40mA | |
| 控制输出 | NPN集电极开路 外加电压在30 VDC以下、控制电流在100 mA以下、 残余电压10 mA以下时在1.2V以下、10至100mA时在2V以下 | |
| 保护电路 | 电源逆接保护、输出过电流保护、输出电涌保护、输出逆接保护 | |
| 输出动作 | 入光时ON/遮光时ON的切换方式 | |
| 外壳防护等级 | IP65 | |
| 环境光照 | 白炽灯2000 lux以下 日光4000lux以下 | |
| 环境温度 | -10至+50°C (无冻结) | |
| 存放环境温度 | -25至+75°C (无冻结) | |
| 相对湿度 | 35至85%RH (无凝结) | |
| 耐冲击性 | 1000 m/s² X、 Y、Z方向各6次 | |
| 耐振动性 | 10至55 Hz 双振幅1.5mm X、 Y、Z方向各2个小时 | |
| 材质 | 锌合金 | |
| 重量（含线缆） | 约45g | |
| 控制器 | ||
| 型号 | LS-DC1 | |
| 安装方法 | DIN导轨安装设置 | |
| 通信方式 | RS-485 | |
| 显示 | 测量值·设定 | 点阵显示128 x 64像素中文/英语可选 |
| 指示灯 | 电源指示灯:红色 通信指示灯:绿色 输出指示灯:橙色 | |
| I/O | 开关量输出 | 2通道输出NPN |
| Max.100mA / DC24V残留电压1.8V以下 | ||
| 额定值 | 电源电压 | DC12~ 24V |
| 消耗电流 | 24V/20mA | |
耐环境性 | 保护电路 | 逆接保护、过电流保护功能 |
防护等级 | IEC规格IP50 | |
使用环境温度/湿度 | －20～+50℃/35～85%RH(无结露·结冰) | |
存储环境温度/湿度 | －20～+60℃/35～85%RH(无结露·结冰) | |
抗震动 | 10~ 55Hz、双振幅1.5mm、X,Y ,Z各方向2小时 | |
耐撞击 | 500m / S²(约50G)、X,Y,Z各方向3次 | |
计时器 | OFF/ON-延时/OFF-延时/单脉冲 | |
| 材质 | PC | |
| 质量 | 170g | |
外形尺寸

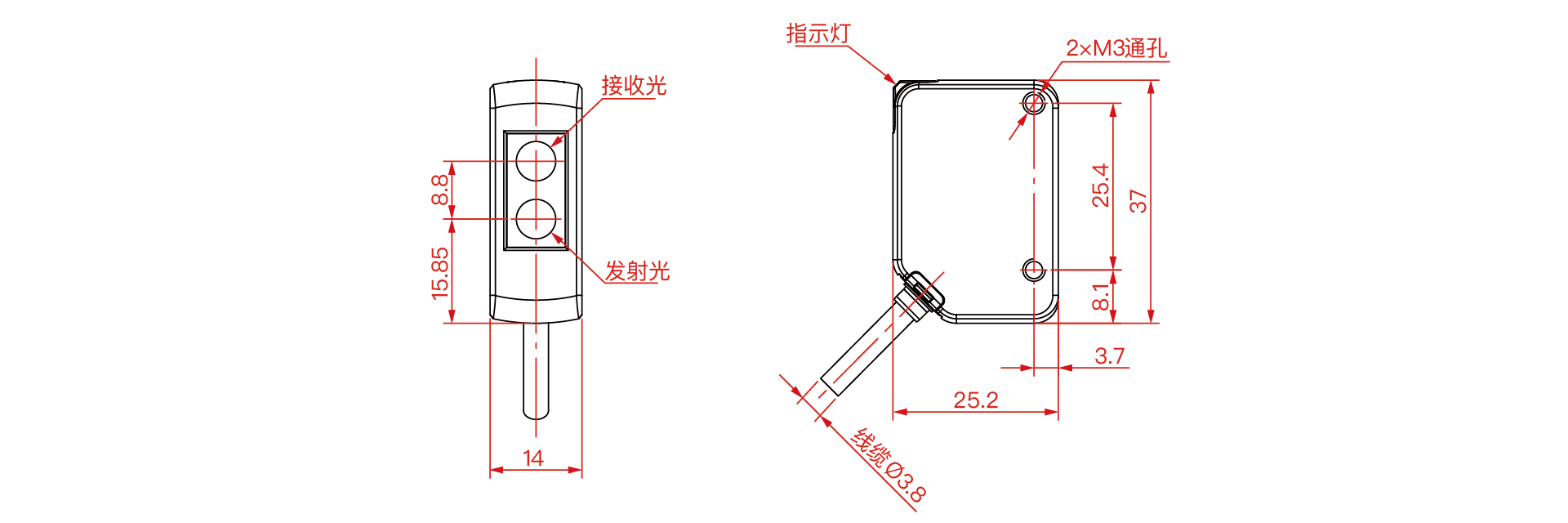

型号：LS-D1-50B
型号：LS-DC1
