产品概述
一、本机概要
本机为支持 EtherCAT 的从动装置，可通过 PLC(可编程控制器)或 PC(计算机)读写所连接传感器放大器的数据。
• 支持过程数据对象通信(循环通信)。无需通信专用程序，即可周期性读取传感器放大器的 ON/OFF 输出、当前值、错误状态。此外，还可对传感器放大器进行外部输入。
• 支持信箱通信。获取握手协议进行通信，即可读写传感器放大器的所有设置和状态，并对传感器放大器执行动作指令(调谐设置值等)。

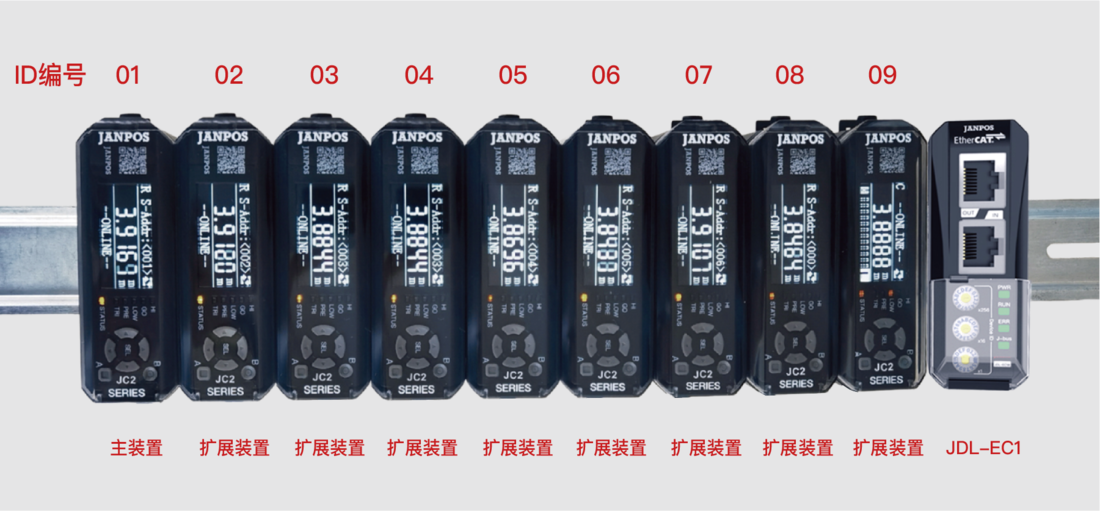

二、ID编号的分配
本机可连接多台传感器放大器，各传感器放大器中分配有用于识别数 据的 ID 编号。 ID 编号的具体分配方法如下所示。
• ID 编号为 “01” 至 “09” （可最多连接 9 台传感器放大器）。
• 从主装置的传感器放大器开始，按顺序分配编号。（无法分配任意 的编号。）
|
规格参数
| 型号 | JDL-EC1 | |
| 产品名称 | EtherCAT通信单元 | |
| 以太网规格 | 符合标准 | IEEE802.3u(100BASE-TX) |
| 传输速度 | 100Mbps(100BASE-TX) | |
| 传输媒介 | 5e类以上的STP电缆 | |
| 节点间距离 | 100m | |
| 通信端口 | RJ-45*2 | |
| EtherCAT通信规格 | 支持功能 | 循环通信 支持信息通信的CoE Explicit Device Identificationz |

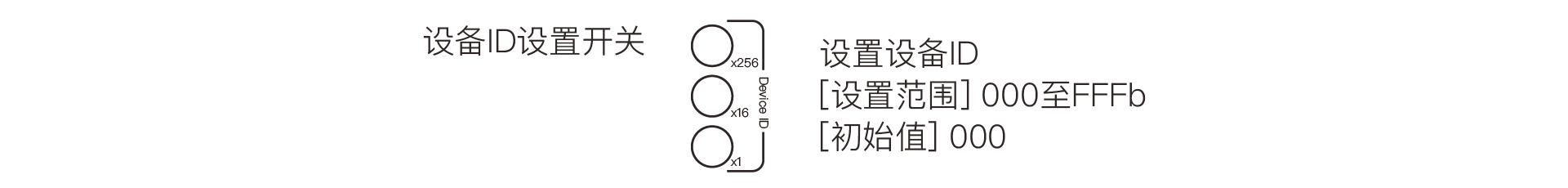

| 设备ID设置开关/配置口 |  | |
| 传感器连接规格 | 可连接的传感器 | JC2系列 |
| 可连接台数 | 侧面连接型：最大9台 | |
| 连接方式 | 侧面连接 | |
| 指示灯 | 电源指示灯(PWR)：绿色LED 运行指示灯(RUN):绿色LED 错误指示灯(ERR): 红色 LED 传感器通信指示灯(J-bus): 绿、红双色 LED 链接/活动指示灯:绿色 LED（网口上） | |
| 电源电压 | 12至30V DC包含10% 纹波(p-p)由所连接的传感器放大器供应 | |
| 消耗功率 | 2100 mW以下 | |
| 环境抗耐性 | 环境温度 | -20至+55C(无冻结) |
| 相对湿度 | 35至85% RH(无凝结) | |
| 抗震性 | 10至 55 Hz、双振幅 1.5 mm、XYZ 方向各 2个小时 | |
| 材质 | 主体机箱:ABS+PC | |
| 重量 | 约53g | |
| 本机包装内容 | JDL-EC1本体*1 |

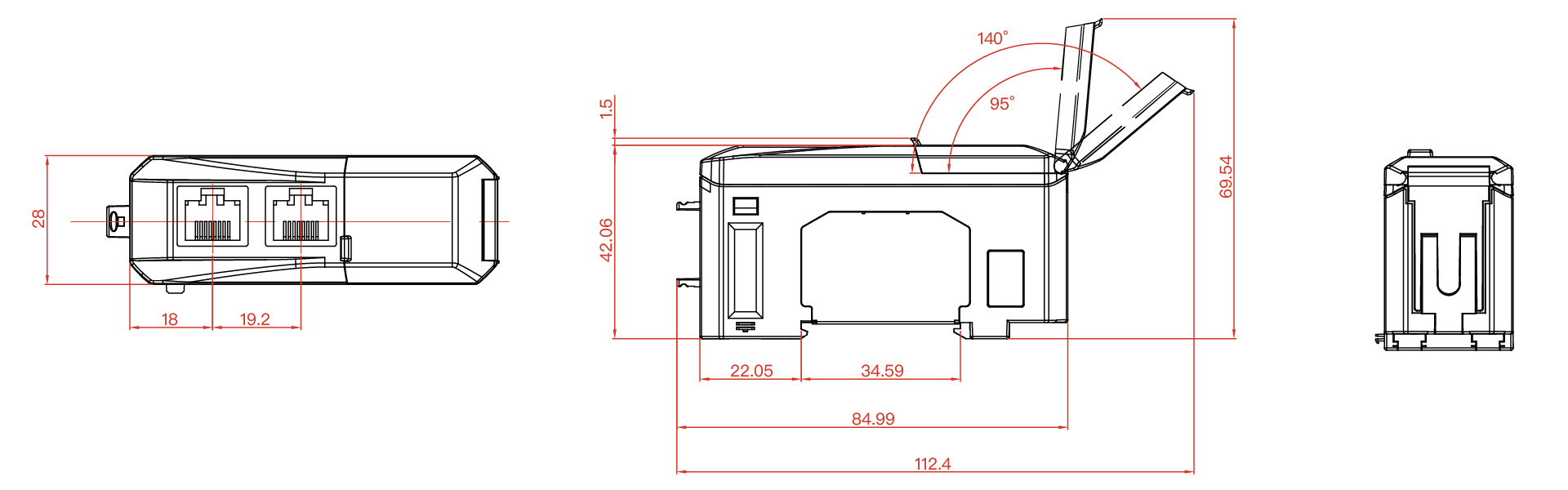

外形尺寸
型号: JDL-EC1
