产品概述

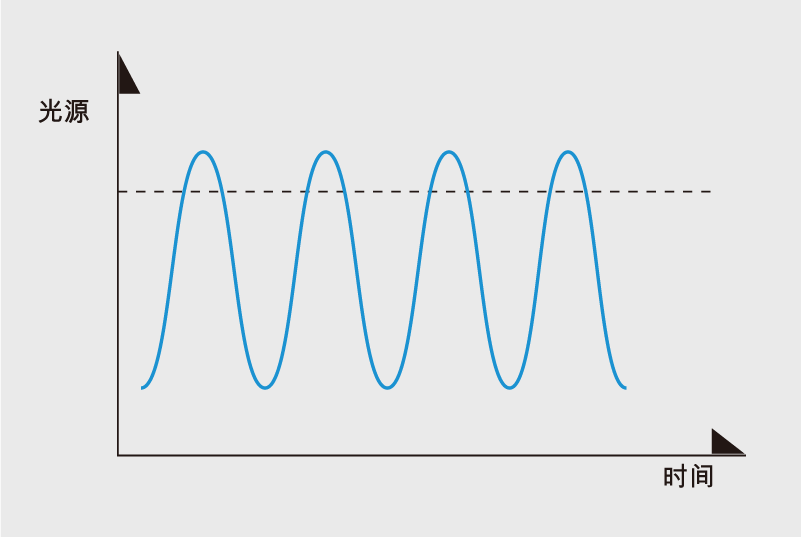

一、高速模式12.5～100μs的高速检测速度，每秒最多计数40000个目标（PLC需要 有对应的高速计数器）。 | |
| |

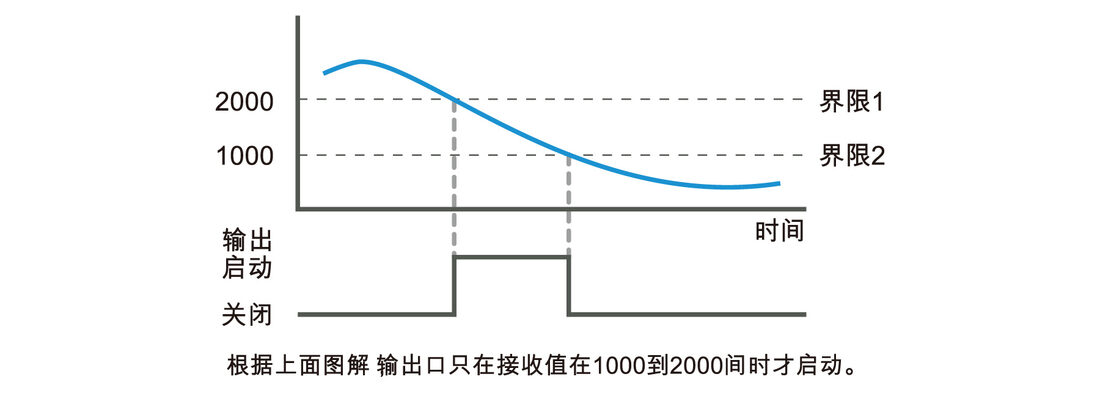

二、区域输出设置极高和极低检测值，当接收信号在设置值范围内时，数字光纤放 大器将会进行区域输出。 | |
 | |
三、计算器模式无需额外的计数器或PLC计数器功能即可对工件计数。 | |
 |  |
| 产品选型 |
 |
 |
关键词:
- 光纤放大器
规格参数

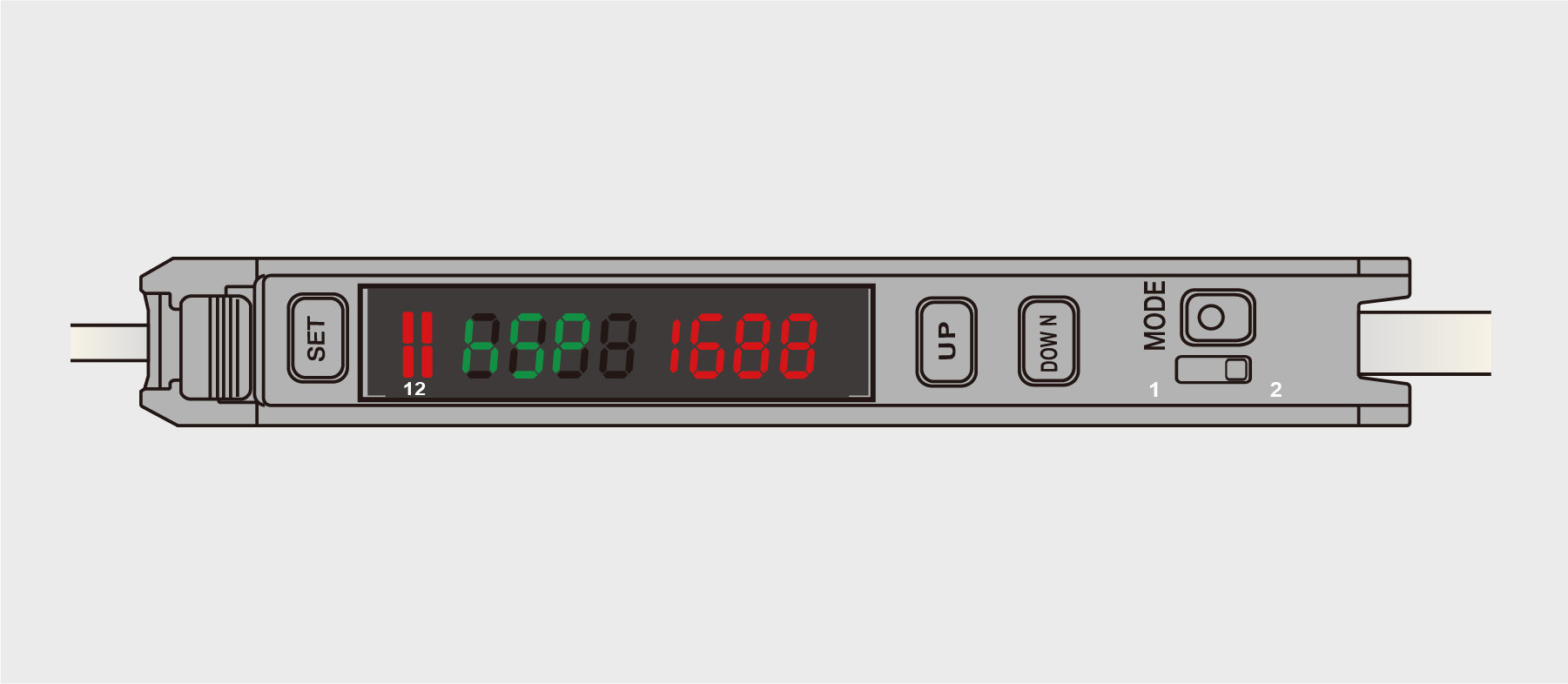

| 名称 | 光纤放大器 | |
| 型号 | NPN | JF-15 |
| PNP | JF-15P | |
| 连接光纤元件端口 | 1组端口 | |
| 控制输出 | 1个输出 | |
| 光源 | 红⾊，4元素发光⼆极管（波长：640nm） | |
| 开关模式反应速度（最快） | 100μs(HSP) | |
| 输出选择 | LIGHT-ON / DARK-ON（组合键选择） | |
| 调整模式 | ⽰教及⼿动调整 | |
| 显示指令 | 8位数字显⽰ | |
| 延时功能 | 断开延时计时器 / 开启延时计时器 / 单次计时器 / 开启断开延时计时器 / 开启延时单次计时器，可选择 计时器持续时间可选择：1 ms ⾄ 9999 ms，与设置值的最⼤误差：最⼤ ±10% | |
| 控制输出 | NPN输出 | NPN 集电极开路24V，最⼤100mA或更⼩，残留电压最⼤1V或更⼩ |
| PNP输出 | PNP 集电极开路24V，最⼤100mA或更⼩，残留电压最⼤1V或更⼩ | |
| 保护电路 | 逆电极保护（电源）、过电流保护（输出）、过电压（输出） | |
| 额定值 | 电源 | 24VDC±8%纹波电压（P-P):最⼤10% |
| NPN | 正常：900mW 以下（24V时20mA 以下，12V时30mA 以下） | |
| PNP | 正常：950mW 以下（24V时22mA 以下，12V时31mA以下） | |
| 环境耐性 | 环境光度 | ⽩炽灯：最⼤3000lux或更低 ⽇光：最⼤30000lux或更低 |
| 工作温度 | -20℃⾄+55℃ | |
| 工作湿度 | 30-85%RH(⽆凝结) | |
| 连接方式 | 2⽶电缆 | |
| 绝缘电阻 | 最⼤20MΩ（直流500V） | |
| 抗震动 | 10-50Hz振幅1.5mm（XYZ轴⽅向各2⼩时） | |
| 耐撞击 | 500m/s²（XYZ轴⽅向各3次） | |
| 防护等级 | IP50 | |
| 外壳材料 | 聚碳酸酯 | |
| 尺寸 | 33mm(H)×12.5mm(W)×78.2mm(D) | |
| 重量 | 含电缆约72g | |

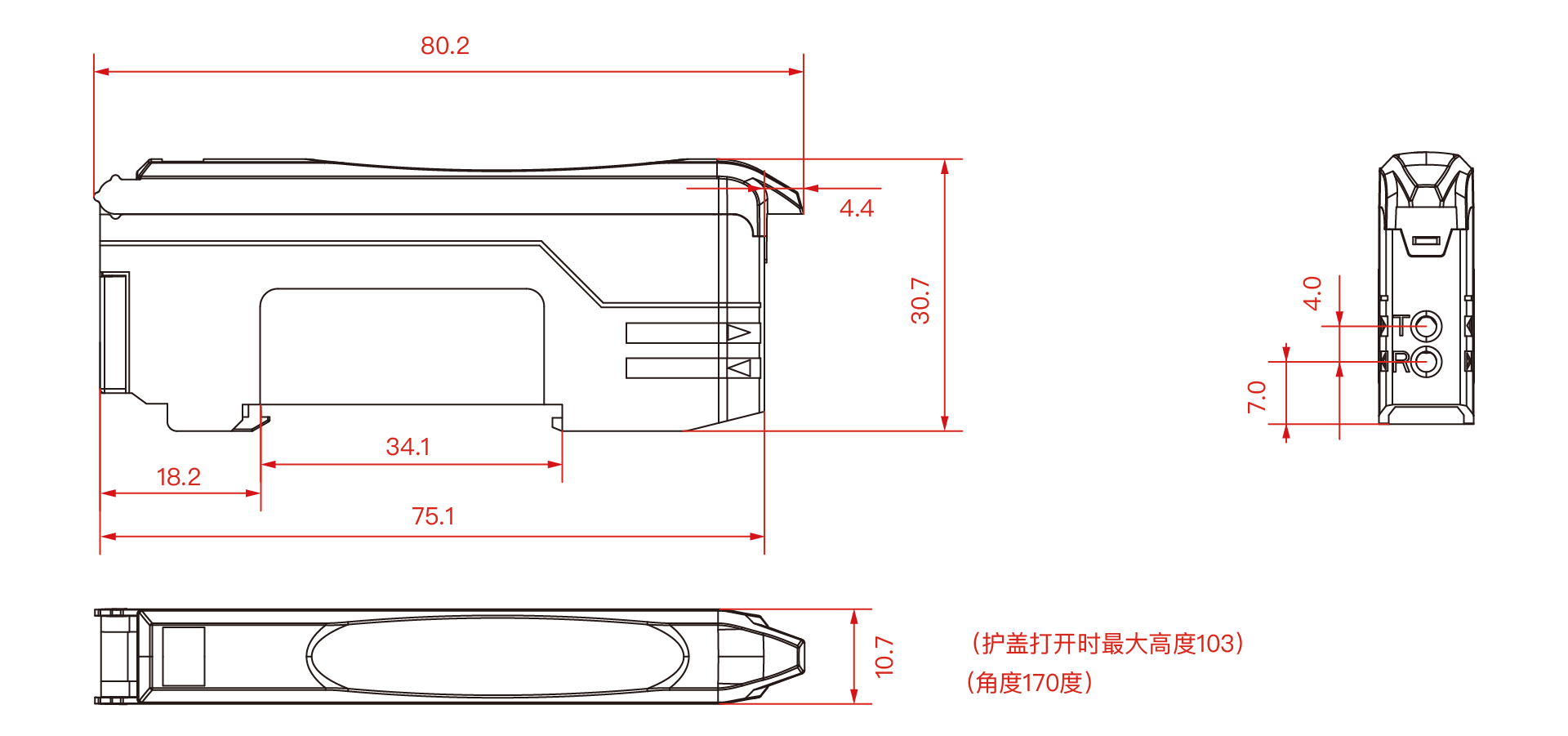

外形尺寸
型号：JF-11系列
镜头
