规格参数
产品概述

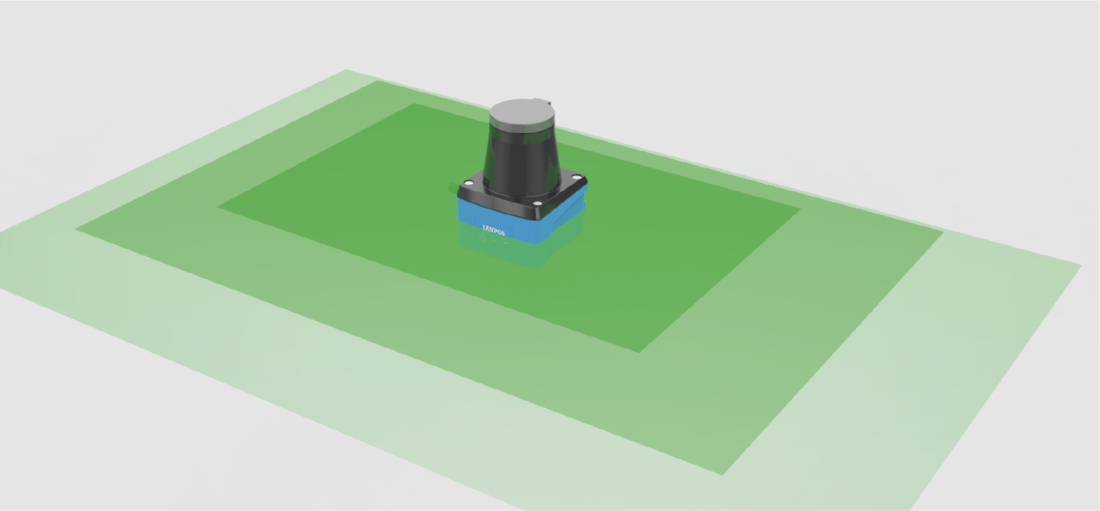

一、扫描区域原理激光扫描仪是根据飞行时间测量原则运行的。它会发射短脉冲，并同时 运行“电子秒表”。光撞到物体时会反射回来，并被激光扫描仪接收。通 过发射和接收时间点之间的时间差，激光扫描仪可计算出物体的距离。 | ||
二、灵活的区域评估识别预定义区域中是否存在物体。16 个区域组，每个区域组有 3 个预 配置区域，可在运行过程中进行快速、便捷的调整。为了获得更高的流 程安全性，还可以为静态轮廓监控定义个性化的区域几何形状或参考轮 廓区域。可以定义数字滤波器、消隐尺寸和响应时间，以使传感器不受 雨滴、雪花或灰尘的反射和散射的影响。 | ||
| ||
三、区域调整快速，便捷保护和报警区域可灵活适应机器周围的现场环境条件当环境条件改变时， 可通过重新配置快速调整扫描仪。 | ||
 | ||
四、非接触式防护功能安全地毯替代方案-激光扫描仪的功能原理不需要通过作用力进行检测 坠落物体（例如工具，工件）不会损坏保护装置，降低停机与设备保养 时间。 |
规格参数
| 型号 | JP-S01 | ||||
| 检测光源 | 波长905nm,一类激光产品 | ||||
| 最大检测半径 | 0.06-5m（白色物体）；0.06-2m（黑色物体） | ||||
| 扫描角度范围 | 270° | ||||
| 角度分辨率 | 避障型：0.5°；测量型：0.33° | ||||
| 测量误差 | 标准型:±4cm | ||||
| 环境温度 | 工作 | -10℃~55℃(无结霜及凝雾) | |||
| 存储 | -40℃~70℃ | ||||
| 环境湿度 | 工作 | 非腐蚀性气体 | |||
| 存储 | 12~24V DC±10% | ||||
| 抗光干扰 | 15000Lux | ||||
| 抗振动 | 频率10Hz~55Hz;振幅：0.35±0.05mm;扫描次数：三轴，每轴20次 | ||||
| 抗冲击 | 加速度10g;脉冲持续时间：16ms;碰撞次数：三轴，每轴1000±10次 | ||||
| 电磁兼容性 | EMI | EN61326-1:2013 | |||
| EN55011:2009+A1:2010 | |||||
| EMS | EN61326-1:2013 | ||||
| EN61000-4-2:2009 | |||||
| EN61000-4-3:2006+A1;2008+A2:2010 | |||||
| EN61000-4-4:2012,EN61000-4-6:2009,EN61000-4-8:2010 | |||||
| 区域组切换 | 4组外部输入信号（Z1、Z2、Z3、Z4）实现16个区域组的切换 | ||||
| 防护等级 | IP65 | ||||
| 外形尺寸 | 62*62*85.5mm | ||||
| 电源电压 | DC9V~DC30V | ||||
| 功耗 | ＜3W(输出端无负载) | ||||
| 响应时间 | 80ms(2次扫描)~640ms(16次扫描) | ||||
| 输出方式 | BP：避障型，PNP输出；BN：避障型，NPN输出；DE：测量型，以太网输出 | ||||

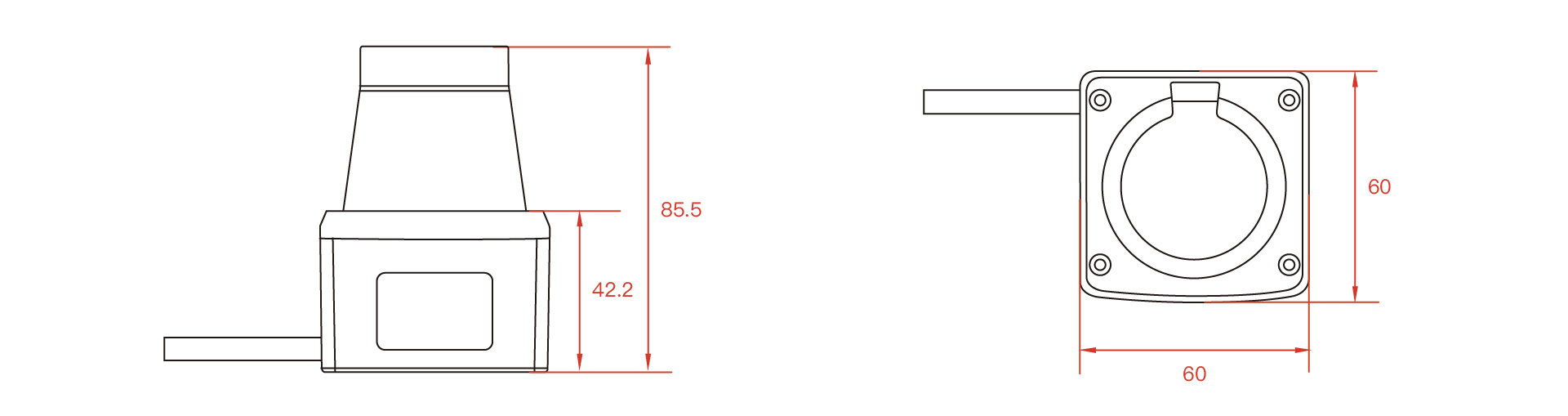

外形尺寸
型号：JP-S01系列
