规格参数
产品概述

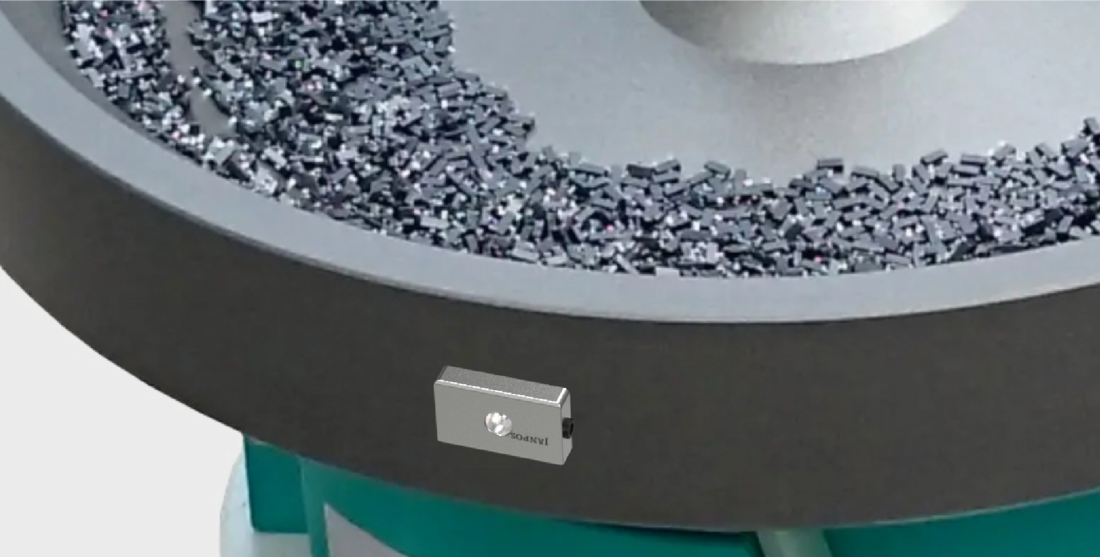

一、振动盘的振幅反馈闭环调节振幅传感器水平安装于振动盘或轨道附近 确定期望振幅，在振动盘上下料时通过振动传感器的反馈，自动内部 调节输出电压，从而达到振幅的闭环调节。 |
|

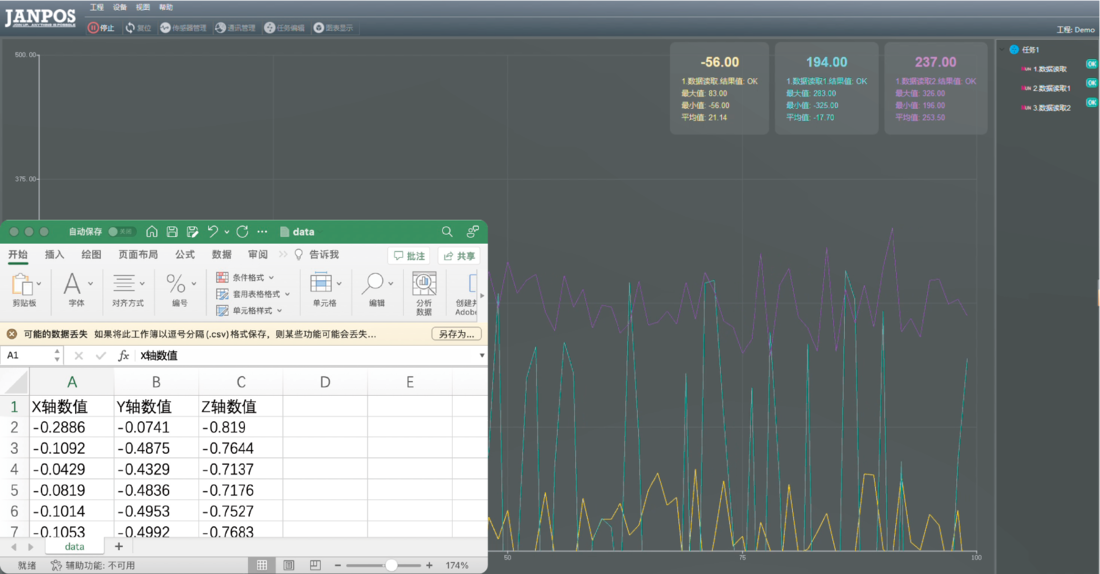

二、振动监测系统搭配上位机软件可用于监控机器和设施的异常状态 机械设备监测。振动传感器可以用于监测旋转设备（如电机、泵、风机、 齿轮箱等）的振动情况。通过测量振动，可以及时发现机械设备的故障、 预防机械设备的损坏，避免意外停机带来的生产损失。振动传感器还可 以用于监测振动筛、震动输送机等固定设备的振动情况。 |
 |
三、异常报警输出（三路）搭配控制器使用 用户可设置三轴上下限，单位周期内触发次数超过设定的次数后，触发 IO报警输出，可减少损耗。 |
 |
四、适用于苛刻的环境适用于潮湿、粉尘、高温、强干扰等复杂的工业现场。 |
| 应用场景 | ||||
 |  |  | ||

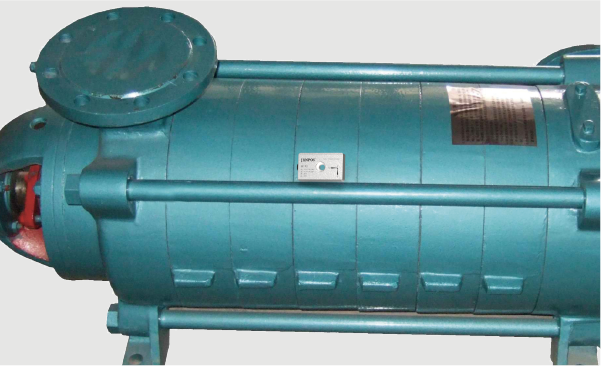

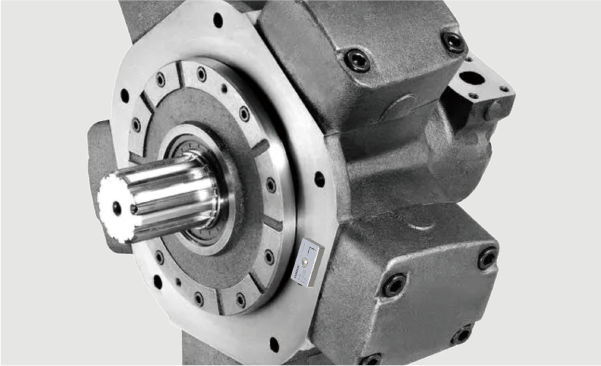

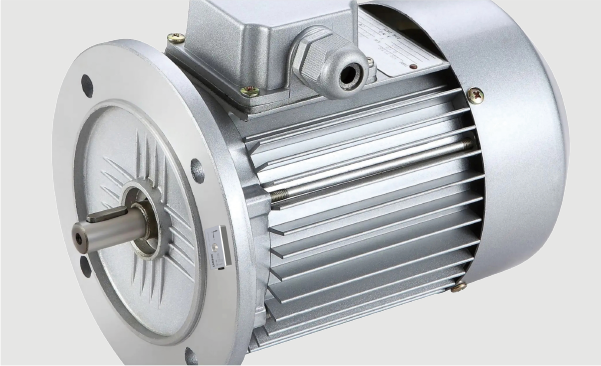

| 电机 | 马达 | 水泵 | ||
规格参数
| 传感器 | ||
| 型号 | AC-01 | AC-02 |
| 振动测量范围 | ±16g | |
| 分辨率 | 3.9mg/LSB | |
| 灵敏度 | 256LSB/g | |
| 非线性度 | 满量程百分比 ±0.5% | |
| 轴间对齐误差 | ±0.1度 | |
| 跨轴灵敏度 | ±1% | |
| 测量轴数量 | 3 | |
| 输出数据速率 | 800Hz | |
| 供电电压 | 12-24V DC | |
| 工作电流 | <15mA | |
| 输出方式 | RS 485通讯 | |
| 波特率 | 9600/19200/115200/256000/512000 | |
| 电源极性反接保护 | 有 | |
| 电气连接 | 0.2平方4芯绝缘电缆2m | 连接控制器 |
| 安装方式 | 安装螺钉 | |
| 尺寸 | 43 X 26 X 8.3 (mm) | |
| 防护等级 | IP67 | |
| 环境温度 | -20至+55°C | |
| 存储温度 | -30至+70°C | |
| 重量 | 约50g | |
| 外壳材质 | 铝合金 | |
| 控制器 | ||

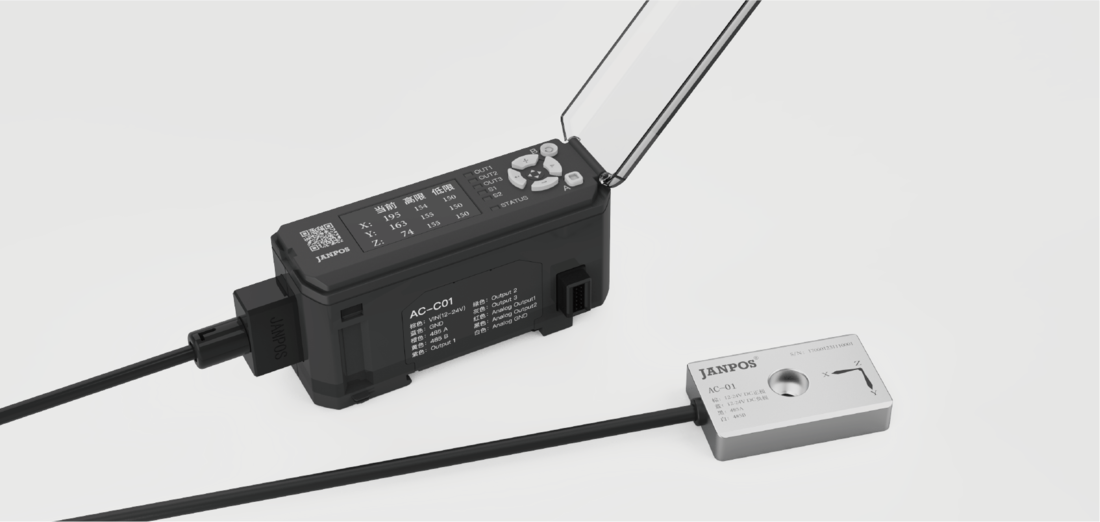

| 型号 | AC-C01 | |
| 安装方法 | DIN导轨安装设置 | |
| 传感器 | 通信方式 | RS-485 |
| 显示 | 指示灯 | 电源指示灯:红 |
| 输出指示灯:橙 | ||
| 通信指示灯:绿 | ||
| 开关量输出 | 3通道输出NPN | |
| Max.100mA/ DC24V残留电压1.8V以下 | ||
| 额定值 | 电源电压 | DC12~ 24V土10% |
| 消耗电流 | 120mA以下(12V时)*1 | |
| 耐环境性 | 保护电路 | 逆接保护、过电流保护功能 |
| 防护等级 | IEC规格IP50 | |
| 使用环境温度/湿度 | - 20~+50℃/35~85%RH(无结露.结冰) | |
| 存储环境温度/湿度 | -20~ +60℃/35~85%RH(无结露.结冰) | |
| 抗震动 | 10~ 55Hz、双振幅1.5mm、X,Y,Z各方向2小时 | |
| 耐撞击 | 500m / S²(约50G)、X,Y,Z各方向3次 | |
| 材质 | PC | |
| 质量 | 170g | |
外形尺寸
型号：AC-01/AC-02
型号：AC-C01
