用途场景
规格参数

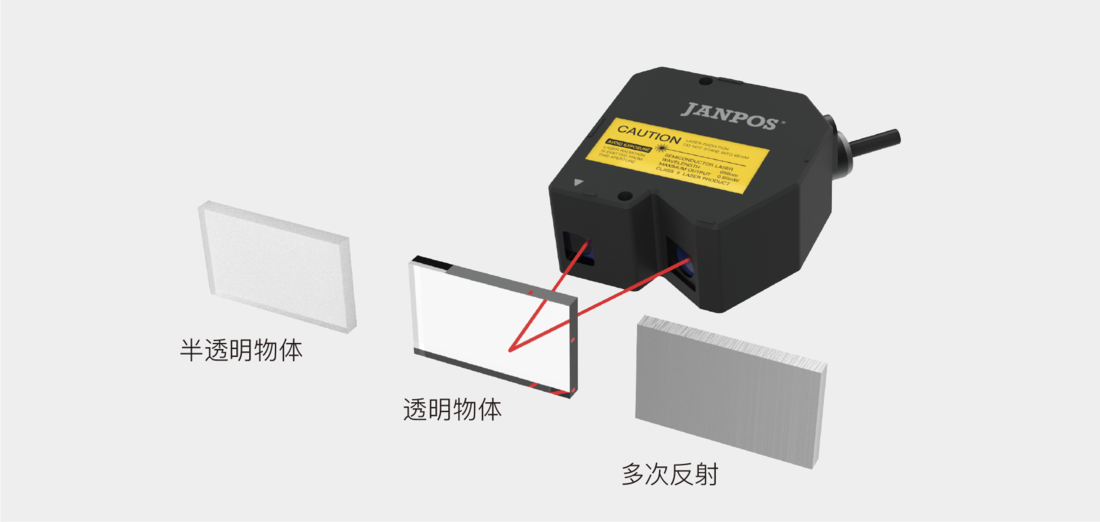

一、可对多种材质物体进行测量针对漫反射、透明以及半透明物体进行测量。 | ||
| ||

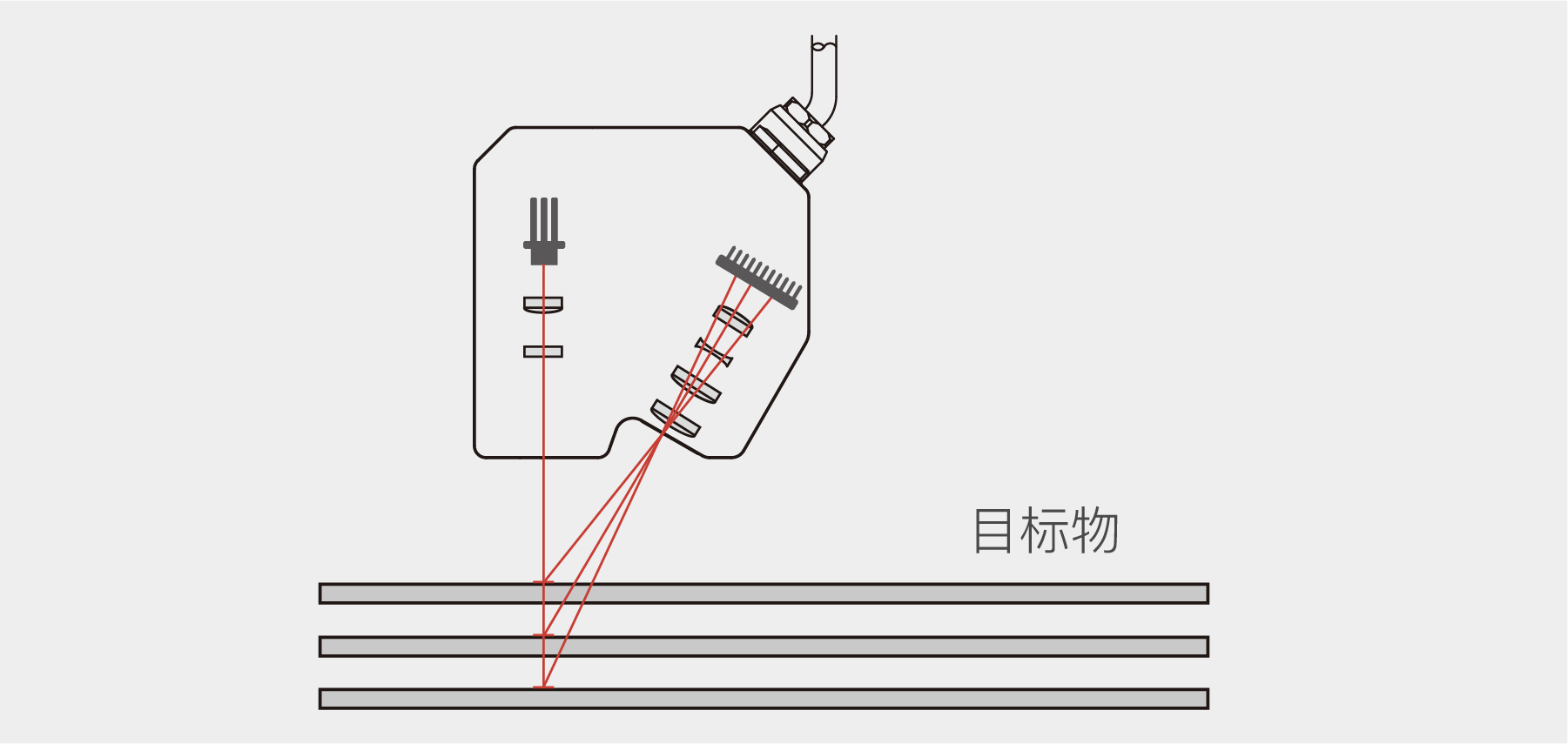

二、检测原理JG-D系列测量原理就是使用三角形测量法检测CMOS反射光的位置。 通过测量该变化就能测量目标物的位置。 | ||
 | ||
三、高精度测量JG-D系列针对小型精密产品可精确地聚焦/检测来自被测物体的反射， 即使是高速移动/转动/振动物体,亦可高精度测量 。 | ||
 |
| 应用场景 | ||
 |  |  |

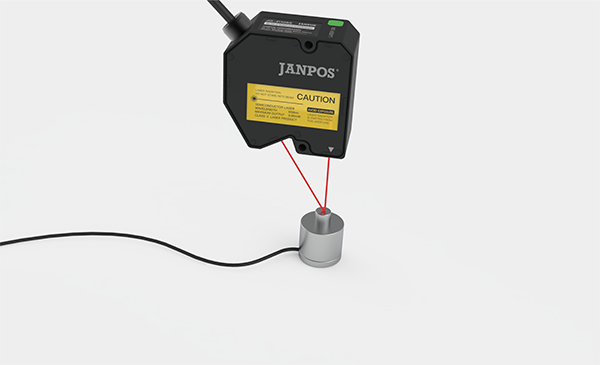

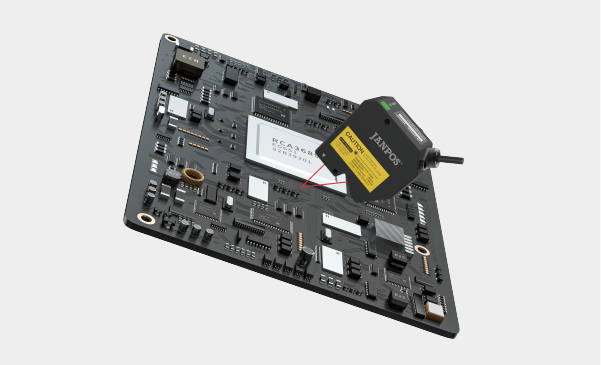

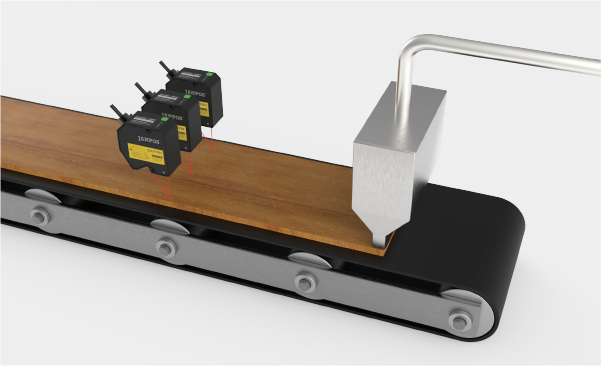

| 测量PCB变形 | 工件平面度检测 | 测量压力驱动器的振动 |
 |  |  |

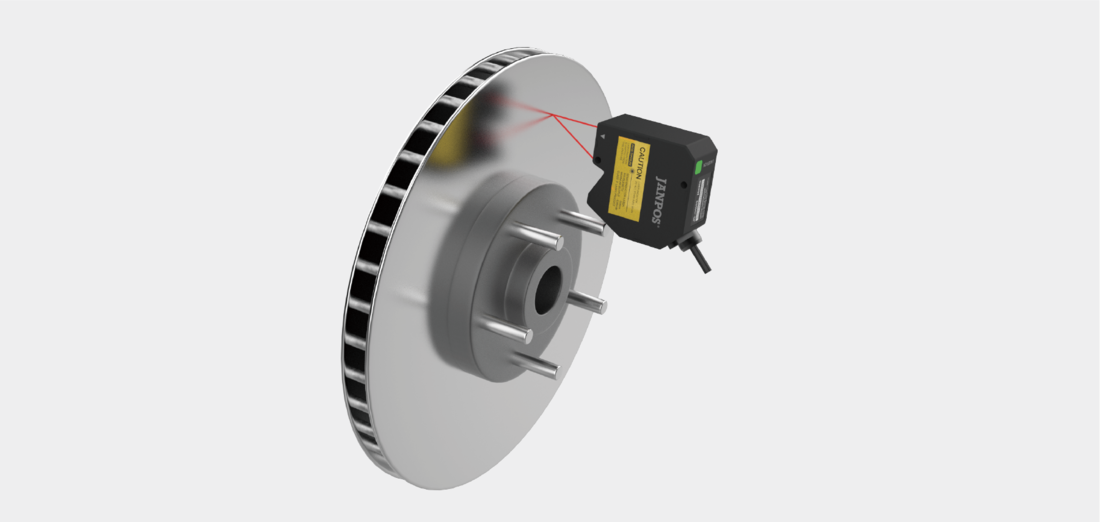

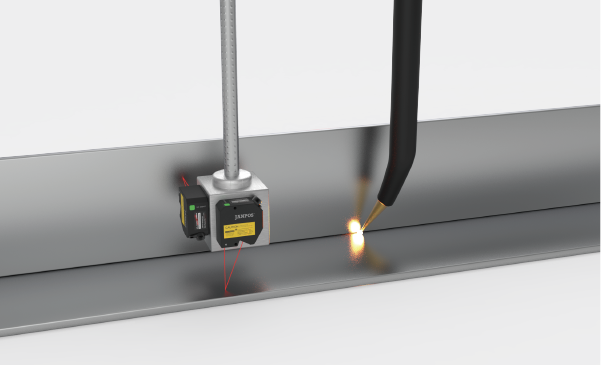

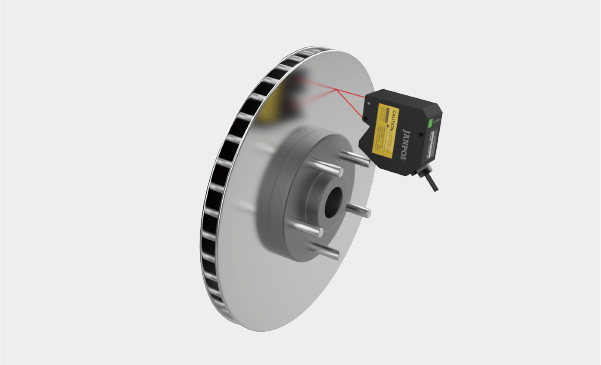

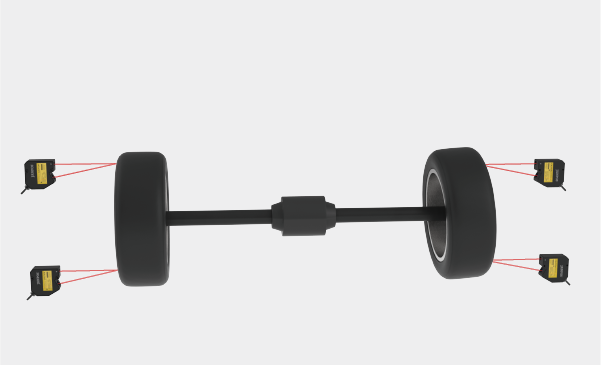

| 调整内倾/外倾角 | 测量转动盘片的偏转 | 焊接流程的高度控制 |
 |  |  |

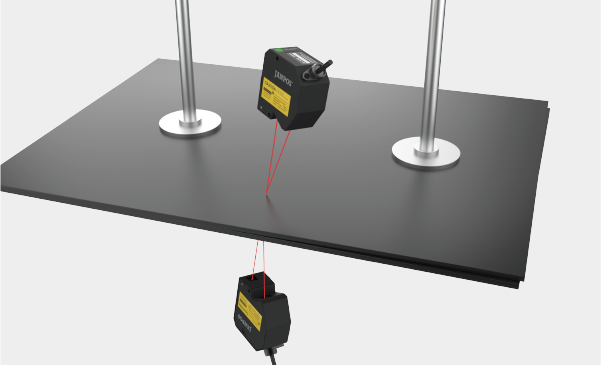

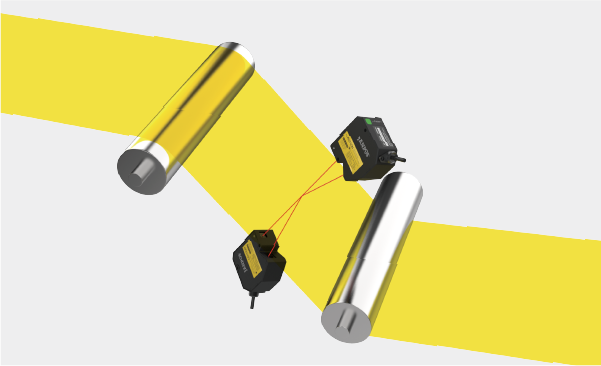

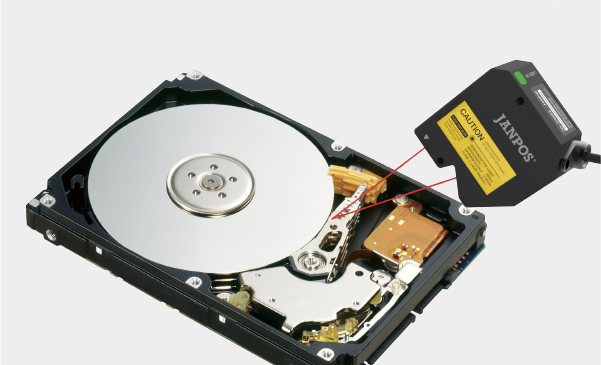

| 测量薄膜厚度 | 调整HDD手臂的装配 | 钢板双层送料检出 |
| 感测头 | |||
| 型号 | JG-D1052 | ||
| 安装模式 | 漫反射 | ||
| 参考距离 | 50mm | ||
| 测量范围*1 | ±10mm | ||
| 光源 | 种类 | 红色半导体激光 | |
| 波长 | 655nm | ||
| 激光分类 | GB7247.1 | 2类 | |
| FDA(CDRH)21CFR Part 1040.10 | Ⅱ类 | ||
| 输出 | 0.95mW | ||
| 光点直径（参考距离上的） | Φ50μm | ||
| 线性*2 | ±0.02%F.S.（F.S.=20mm） | ||
| 重复精度*3 | 0.025μm | ||
| 取样频率 | 2.55/5/10/20/50/100/200/500/1000μs | ||
| 温度特性 | ±0.01%F.S./℃（F.S.=20mm） | ||
| 环境抗耐性 | 外壳防护级 | IP67 | |
| 环境光照 | 白炽灯或荧光灯：最大10000 lux | ||
| 环境温度 | 0至+50℃ | ||
| 环境湿度 | 35至85%RH（无冷凝） | ||
| 耐振动 | 10至55Hz，1.5mm双振幅，X、Y、Z方向各2小时 | ||
| 材质 | 铝压模 | ||
| 重量 | 约260g | ||
*1：取样周期在20μs以上时的测量范围。
*2：该值是指标准目标物(仅用于JG-D1052的白色漫反射工件或带有金属镜面的工件)在正常测量模式下的测量值。
*3：该值是指目标物(仅用于JG-D1052的白色漫反射工件或带有金属镜面的工件)在测量平均值设为16384的参考距离下的测量值。 括号内的值是在测量平均值设为65536且取样周期为200μs的典型测量值。
| 控制器 | ||
| 型号 | JG-DK200 | |
| 测量头连接数量 | 2个 | |
| 指示灯 | POWER（绿色）、 ERROR（红色）、 CH1/2 指示灯（红、蓝色）、 NETWORK （红、蓝、橙色） | |
| 输入端子 | 自动归零(ZERO) 1、2 输入 | 无电压输入 |
| 重设(RESET) 1、2输入 | ||
| 定时(TIMING) 1、2输入 | ||
| 程序选择输入 x 4 | ||
| 输出端子 | 通用(SIGNAL）输出 | NPN 集电极开路输出 x 10 输出 可编排测量值、公差判断输出、状态输出 |
| 状态(STATUS) 1、2 输出 | NPN 集电极开路输出 | |
| 综合判断(GO)输出 | ||
| 选通 (STROBE)1、2 输出 | ||
| 错误(ERROR)输出 | ||
| 运行(RUN)输出 | ||
| 忙碌(BUSY)输出 | ||
| Ethernet 接口 | 1000BASE-T/100BASE-TX | |
| RS-232C/485 接口 | 测量值输出、波特率设定 115200 bps | |
| 通讯网口 | EtherCAT | |
| 额定值 | 电源电压 | 24 VDC ±10% 包含纹波 (P-P) |
| 最大消耗电流 | 2A | |
| 环境适应性 | 使用环境温度 | 0 至＋50℃ |
| 使用环境湿度 | 20 至 85％ RH (无霜结) | |
| 重量 | 约 1300 g | |
型号: JG-D1052
型号: JG-DK200
