产品概述
一、装夹间隙检验防止因异物或其它因素造成装夹不平整，从而引起加工不良。 | ||
| ||

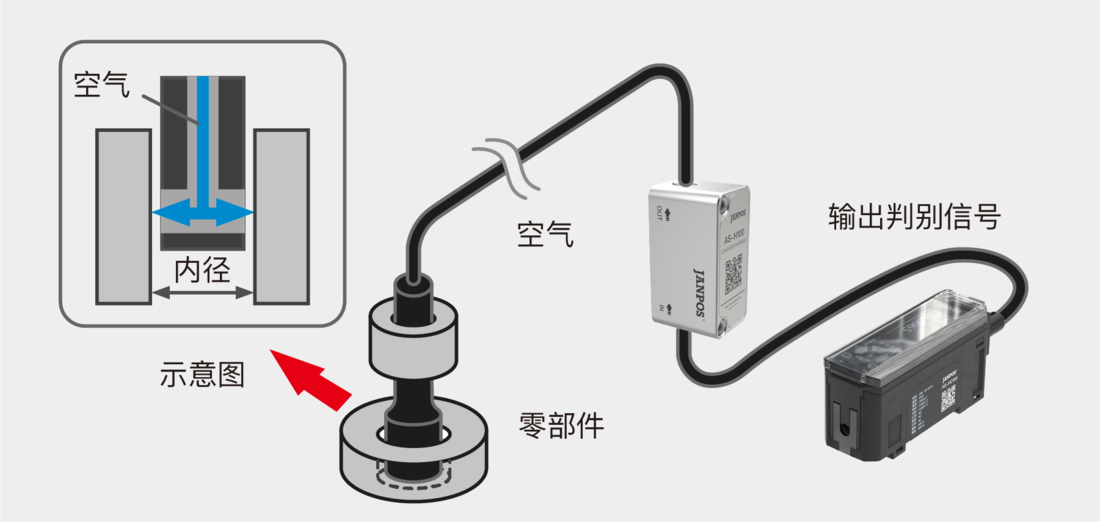

二、高精度尺寸测量AS-H100系列可替代传统气动量仪进行高精度尺寸测量。 | ||
 | ||

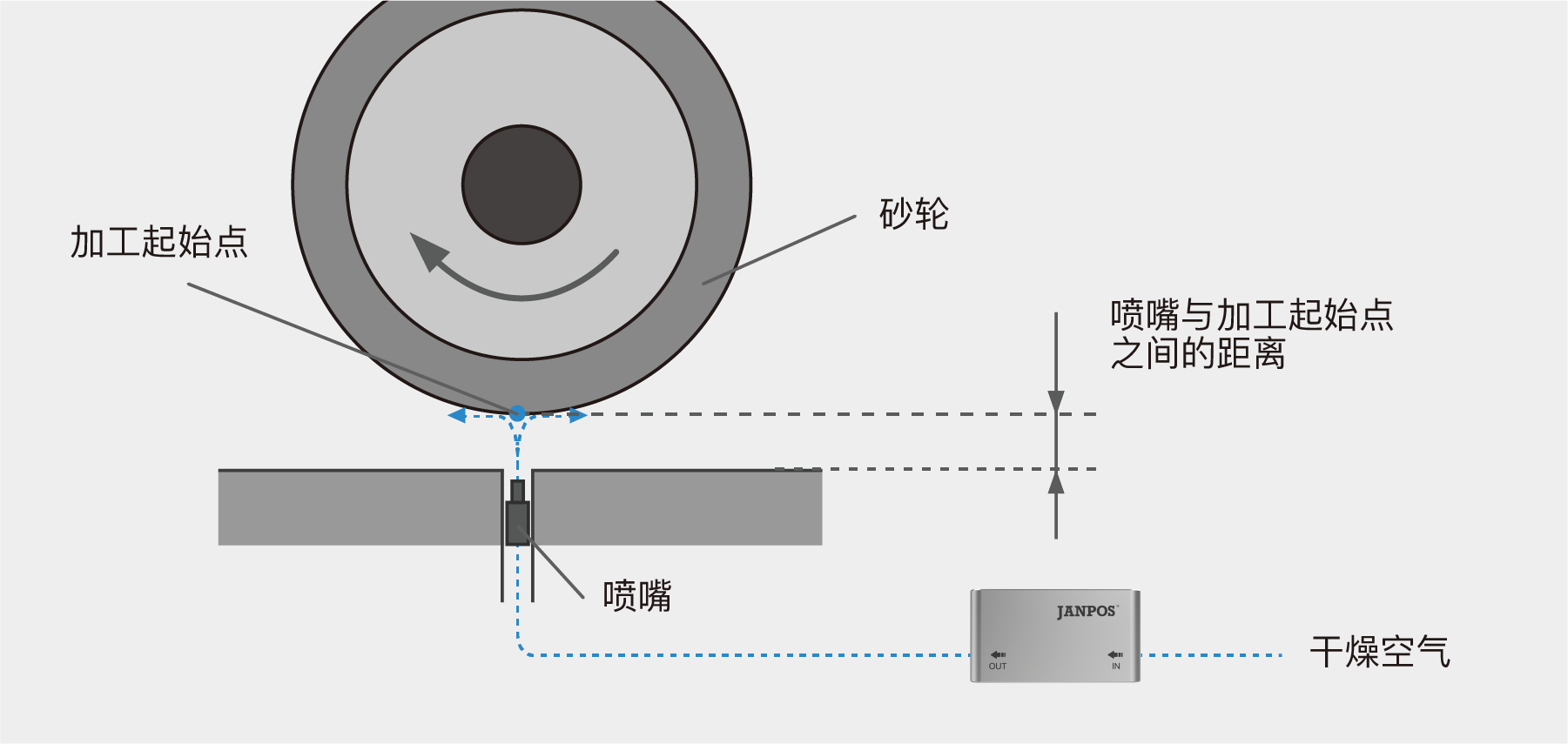

三、磨床旋转砂轮的自动定位无需人工观察确认加工起始点，更加安全可靠。 | ||
 |
规格参数
| 感测头 | |||
| 基本规格 | 型号 | AS-H100 | AS-H100L |
| 输出类型 | NPN | ||
| 检测间隙 | 1~60μm | 80~180μm | |
| 重复精度 | ±0.5μm：检测间隙1~60μm 额定值压力变化在±1%以内时 | ±2μm 检测间隙80-180μm 额定值压力变化在±1%以内时 | |
| 反应速度 | 0.8秒（管长1.5m/从开始供气到输出） | ||
| 响应时间 | 10ms | ||
| 气源 | 试用压力 | 0.15~0.2MPa | |
| 使用流体 | 干燥空气（使用5μm过滤器） | ||
| 消耗空气流量 | 9L/min.（MAX） | 24L/min.（MAX） | |
| 功能 | 指示灯 | 蓝灯（OK） | |
| 红灯（NG） | |||
| 电气规格 | 电源电压 | DC 24V±10% | |
| 消耗电流 | 100mA以下 | ||
| 保护电路 | 电源逆接保护 | ||
| 通信方式 | RS485 | ||
| 输出电缆 | M8 四芯公直头插头附带1m线缆（线缆带波纹管） | ||
| 环境抗耐性 | 外壳防护等级 | IP67 | |
| 使用环境温度 | 0℃-60℃（无凝结） | ||
| 耐振动性 | 10～55Hz、双振幅1.5mm ，XYZ各方向2小时 | ||
| 材质 | 不锈钢 | ||
| 重量 | 268g | ||
| 控制器 | ||
| 基本规格 | 型号 | AS-HC100 |
| 输出类型 | NPN | |
| 指示灯 | 电源：红灯 | |
Output1：红灯 Output2：蓝灯 Output3：红灯 | ||
| 通信：绿灯 | ||
| 电气规格 | 电源电压 | DC12~ 24V土10% |
| 消耗电流 | 120mA以下(12V时) | |
| 保护电路 | 逆接保护、过电流保护功能 | |
| IO输出 | 3通道输出 | |
| 控制输出 | 控制电流在100 mA以下、 DC24V残余电压1.8V以下 | |
| 安装方式 | DIN导轨安装设置 | |
| 通信方式 | RS-485 | |
| 环境抗耐性 | 防护等级 | IEC规格IP50 |
| 使用环境温度/湿度 | -20～+50℃/35～85%RH（无结露.结冰） | |
| 存储环境温度/湿度 | -20～+60℃/35～85%RH（无结露.结冰） | |
| 抗震动 | 10～55 Hz 、双振幅1.5 mm 、X,Y,Z 各方向2小时 | |
| 连接形式 | 附带2m十芯线缆 | |
| 材质 | PC | |
| 重量 | 170g | |
外形尺寸

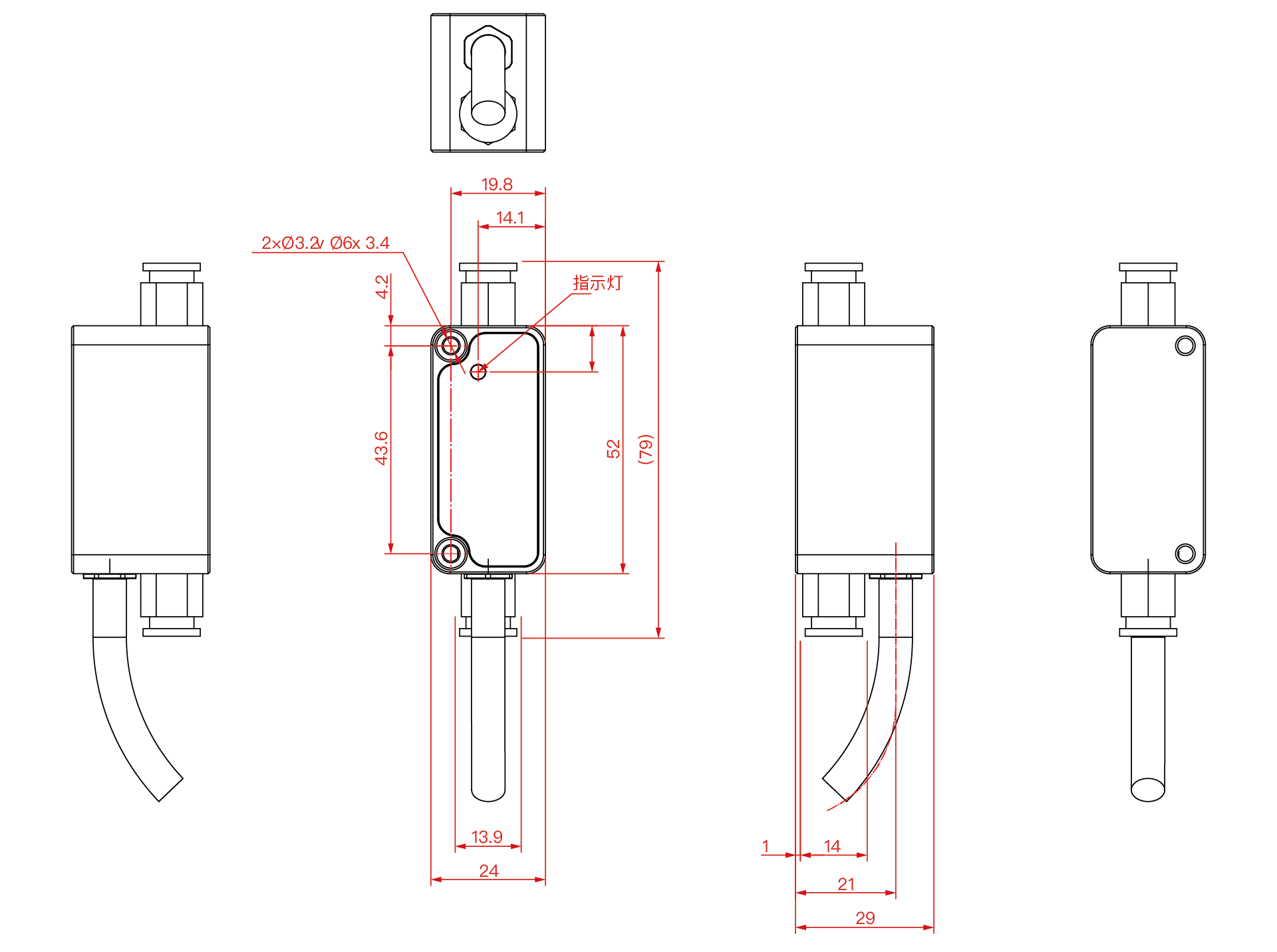

型号: AS-H100
型号: AS-CH100
