产品概述
一、扫描区域原理激光扫描仪是根据飞行时间测量原则运行的。它会发射短脉冲，并同时 运行“电子秒表”。光撞到物体时会反射回来，并被激光扫描仪接收。通 过发射和接收时间点之间的时间差，激光扫描仪可计算出物体的距离。 | ||

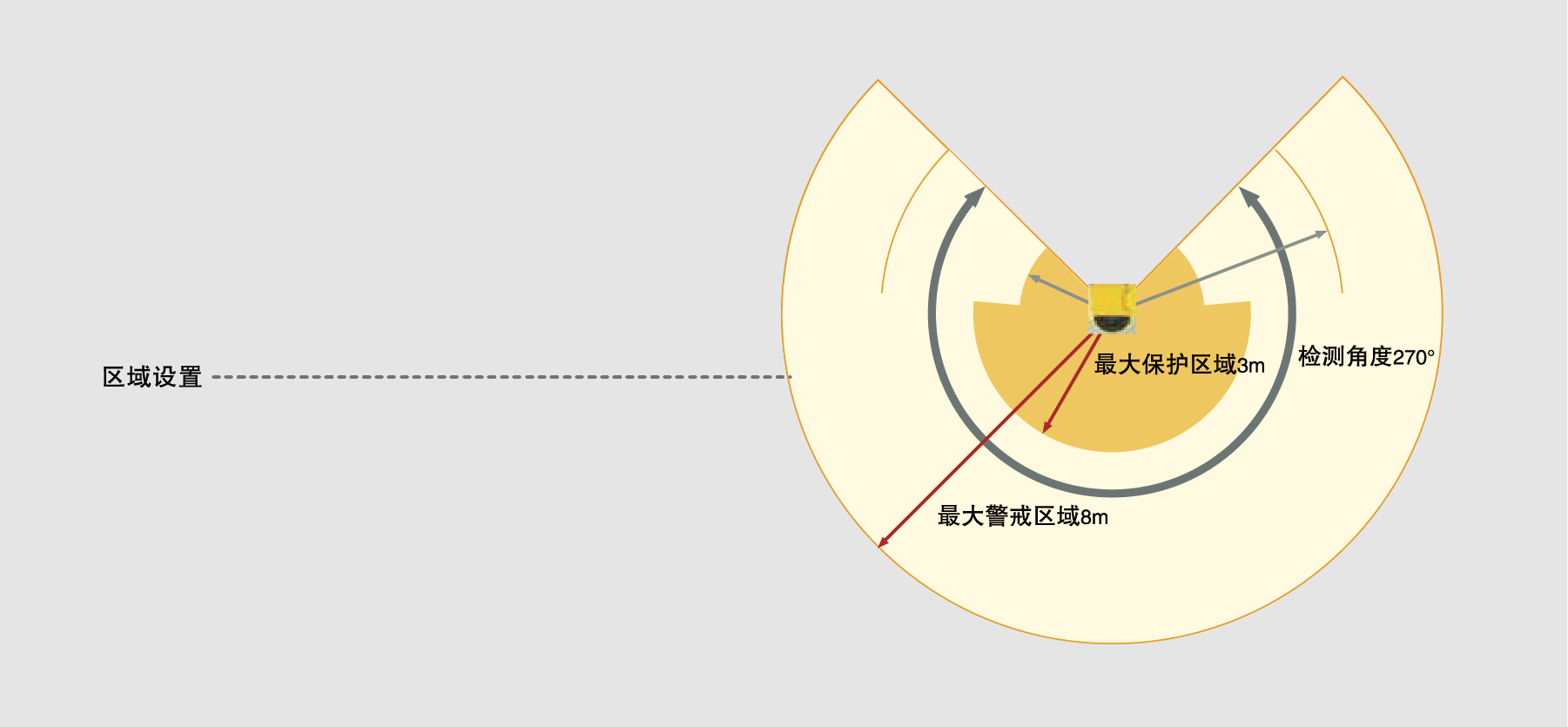

二、保护及警告区域设置安全激光扫描仪可以轻松设置保护区域或警戒区域，因此可以安装在 任何位置。JP-S02系列虽然体型小，但却拥有3m的最大保护区域和 8m的最大警戒区域。 | ||
| ||

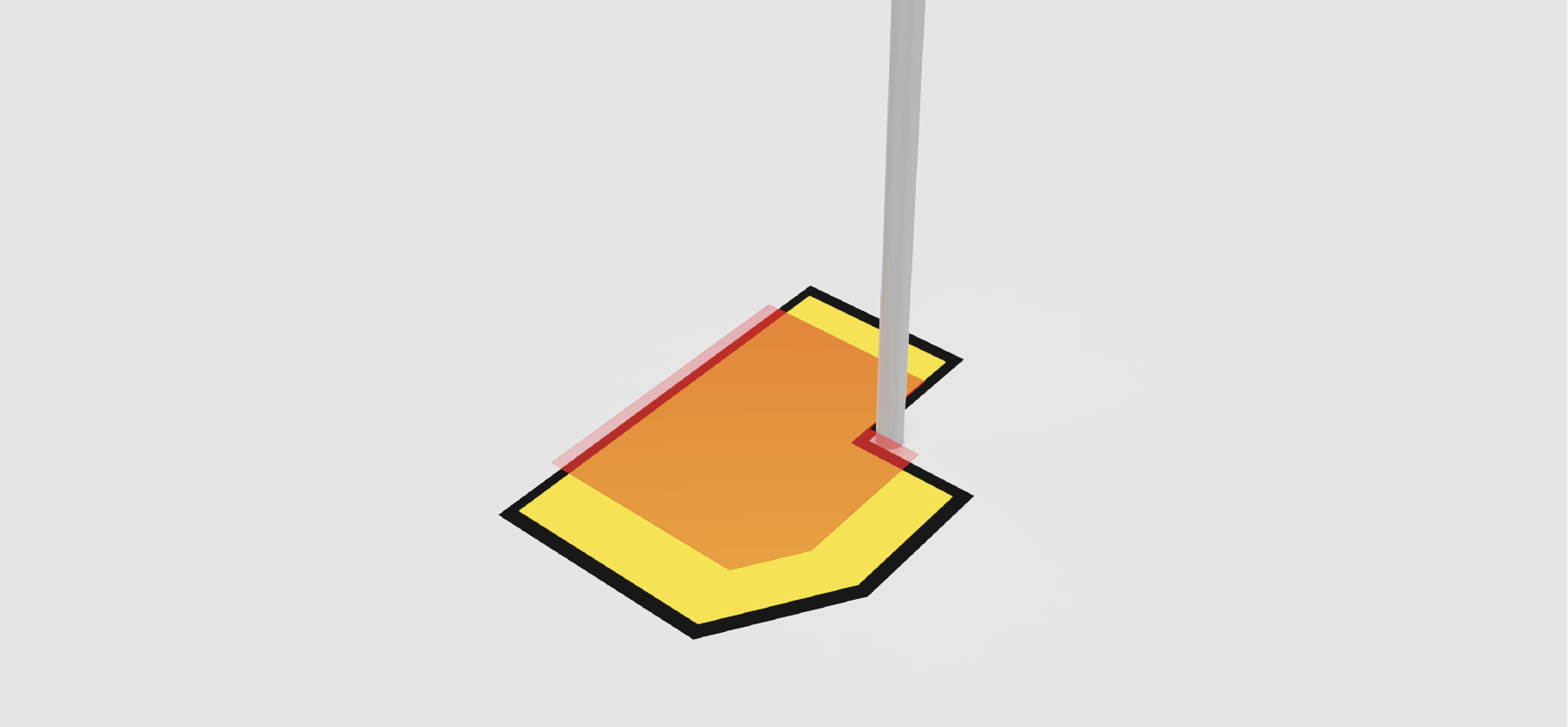

三、区域调整快速，便捷保护和报警区域可灵活适应机器周围的现场环境条件当环境条件改变时， 可通过重新配置快速调整扫描仪。 | ||
 | ||
四、非接触式防护功能安全地毯替代方案-激光扫描仪的功能原理不需要通过作用力进行检测 坠落物体（例如工具，工件）不会损坏保护装置，降低停机与设备保养 时间。 |
规格参数
| 型号 | JP-S02 | |||||
| 扫描检测能力 | 类型 | 最小 | 典型 | 最大 | ||
| 最小检测分辨率 | 30mm、 40mm、 50mm、 70mm、 150mm | |||||
| 最大保护区域 | 当分辨率为30mm时 | 1.25 m | ||||
| 当分辨率为40mm时 | 1.60 m | |||||
| 当分辨率为50mm时 | 2.10 m | |||||
| 当分辨率为70/150mm时 | 3.00 m | |||||
| 最大扫描角度 | 270° | |||||
| 反射率（针对保护区域） | 1.80% | 100% | ||||
| 角分辨率 | 0.5° | |||||
| 响应时间 | 80ms (2次扫描） | 640ms(16次扫描） | ||||
| 额外安全距离 | 100 mm | |||||
| 警告区域 | 8 m | |||||
| 距离测量范围 | 30 m | |||||
| 光源 | 发射器类型 | 脉冲激光二极管 | ||||
| 波长 | 905nm | |||||
| 扫描范围为2.0 m 时的光斑大小 | <28 mm | |||||
| 激光保护等级 | 激光器等级1 | |||||
| OSSD输出 | 输出对 | 1对（负载能力最大500mA, 残压小于2.5V) | ||||
| 安全相关I/O | 静态／动态输入数量 | 4个 | ||||
| 非安全相关I/O | 通用输入／输出数量 | 6个 | ||||
| 电源 | 电源电压 | 24VDC士10% | ||||
| 功耗 | <10W | |||||
| 环境适应参数 | 外壳防护 | IP 65 | ||||
| 工作环境温度 | 口10 ° C | 50 ° C | ||||
| 仓储温度范围 | 口25 ° C 口25 ° C | 50 ° C 70 ° C(<=24h) | ||||
| 工作相对湿度 | 35% | 85% | ||||
| 贮藏相对湿度 | 35% | 95% | ||||
| 振动 | 10~55 Hz,0.7 mm 复合振幅， 在X、 Y、 Z 方向上各20 次扫频 | |||||
| 冲击 | 100m/s²（约10G）16ms脉冲，在X、Y、Z方向上各20次扫频 | |||||

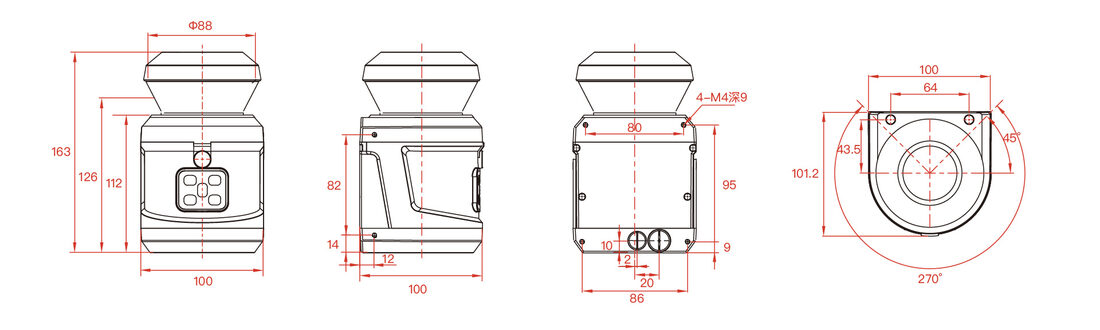

外形尺寸
型号：JP-S02系列
