规格参数
产品概述

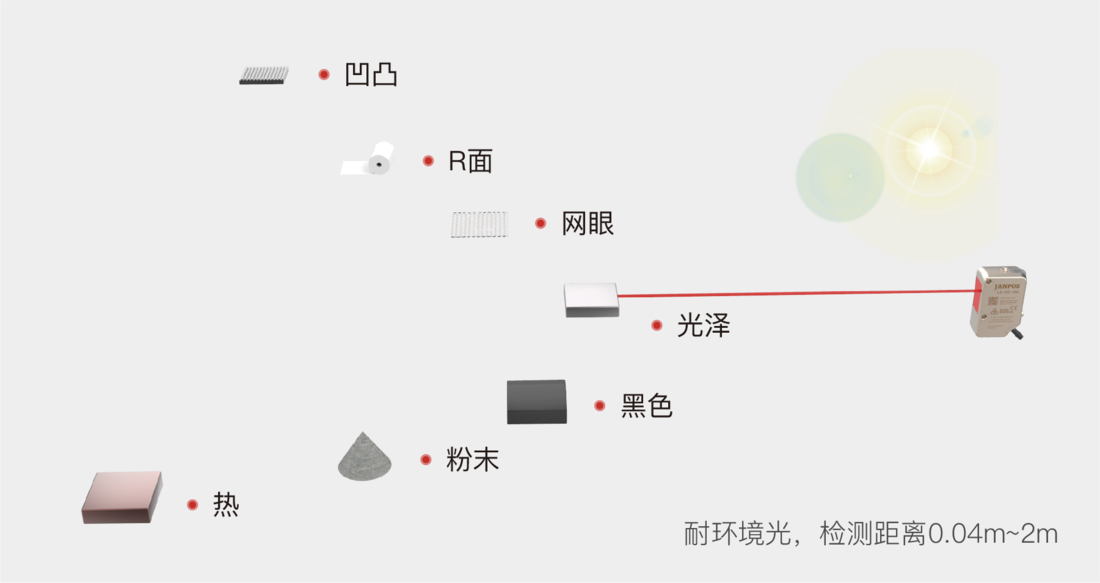

一、超高检测性能JP-D60系列检测原理是脉冲发射的激光到达物体并返回的这段测量 距离，可以不受工件表面状态影响，达到稳定检测的目的。 | |
| |

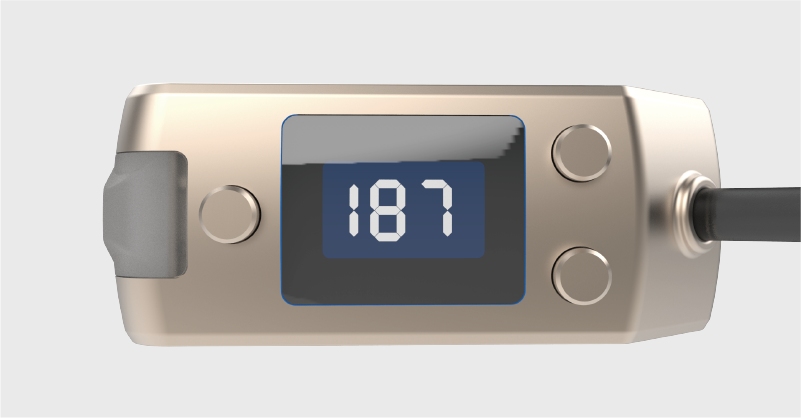

二、准确且简单设定依靠清晰明了的OLED显示屏、三个按键组合使用来调整各种参数和 工作模式。 | |
 |  |

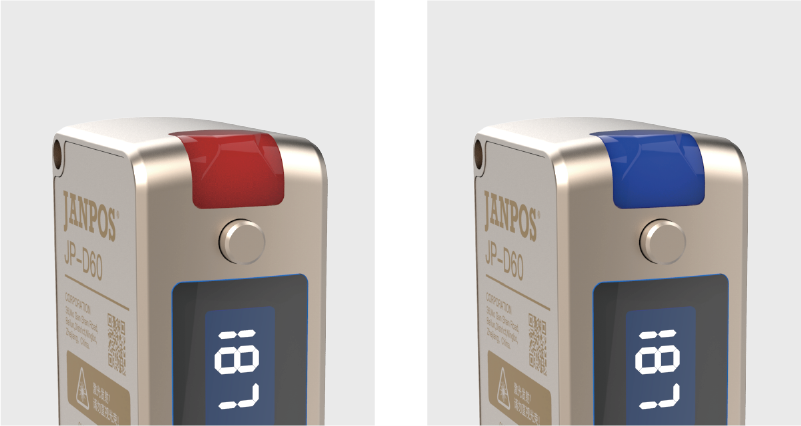

| OLED显示屏可正确显示字符， 观察画面即可操作 | 红灯常亮 上电、不输出状态；蓝灯常亮 符合设置条件时 稳定输出 |
三、超长距离检测和安装作业区域充满了诸多复杂性，有时会出现传感器安装与工件碰撞的情况， 从而导致检测故障，而JP-D60系列可在不受干扰的位置进行安装，实 现“超远距离设定和检测”，避免作业时出现碰撞、位置重合等影响。 | |
 |  |

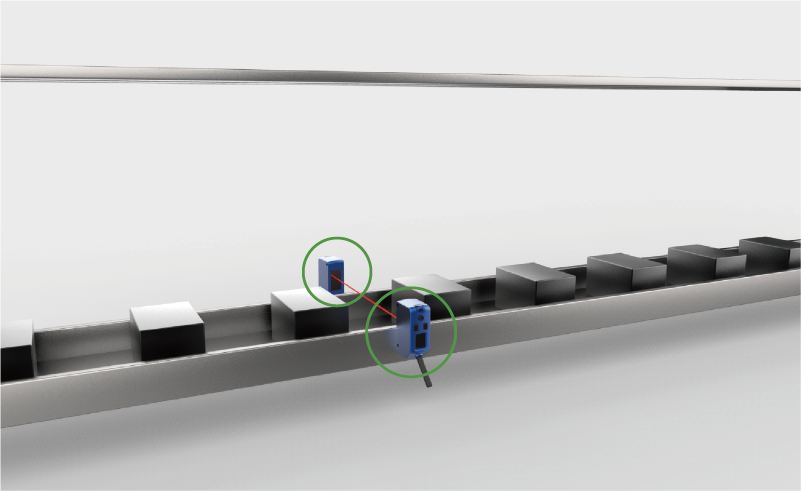

| 普通光电安装需要非常近的距离 | 使用TOF传感器可安装在很远的地方进行检测 |

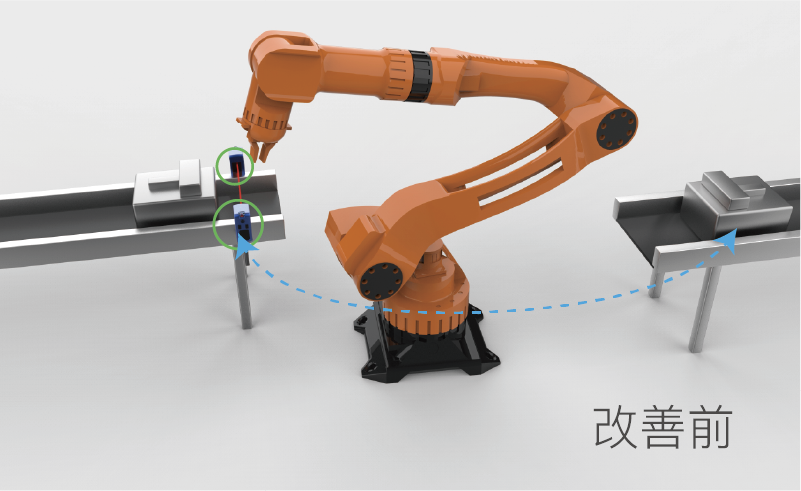

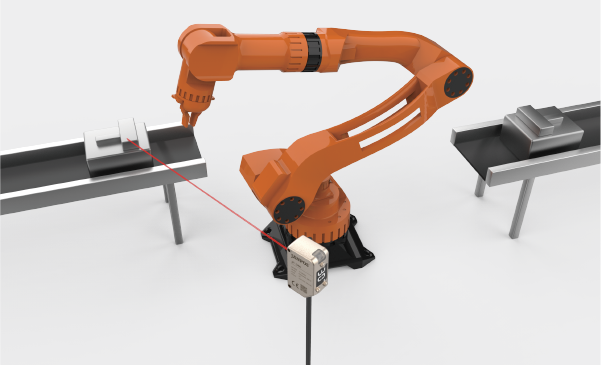

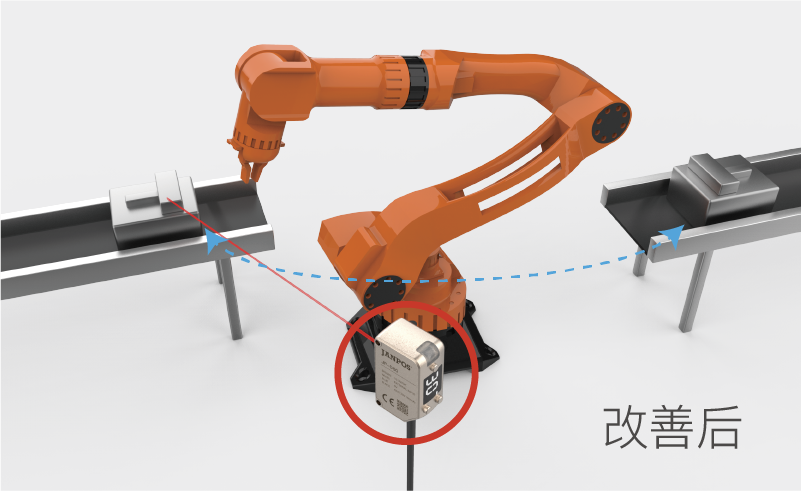

四、机械手搬运实例机械手运行位置附近存在许多风险，卡盘姿势不正确会导致工具和传感 器位置碰撞，或者因工件附着液体飞溅而导致的误检测等，都会影响到 传感器，而JP-D60系列的“超远距离安装和检测”可避免机械手搬运造 成的碰撞、水溅、误动作等场景，可保证生产不受干扰的正常运行。 | |
 |  |
| 应用场景 | ||
 |  |  |

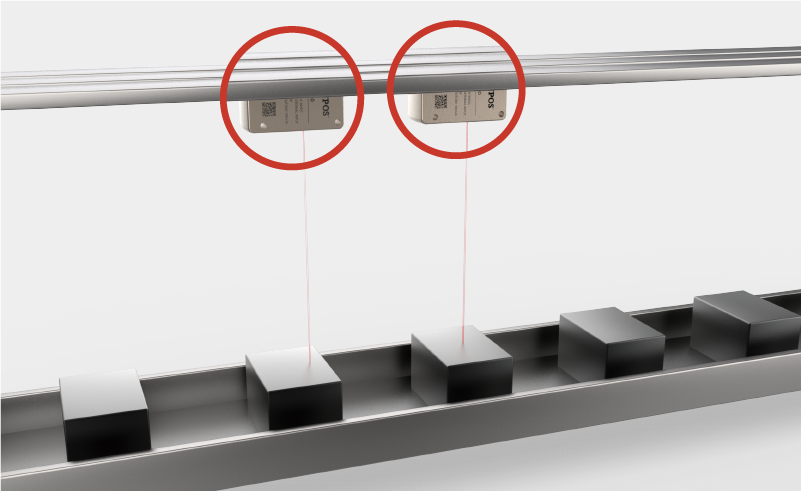

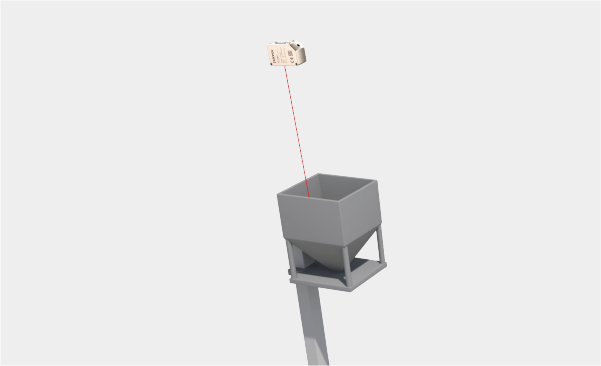

| 机械手应用 | 检测物件高度 | 谷仓高度 |
 |  |  |

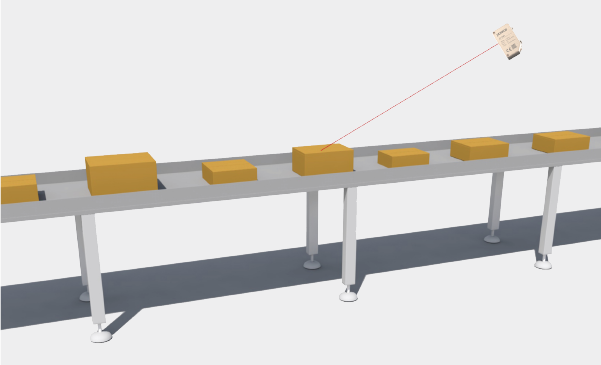

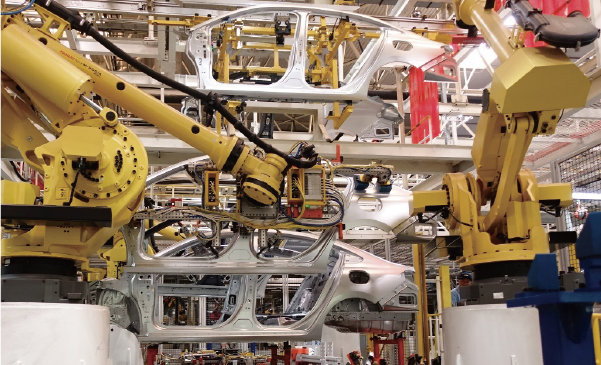

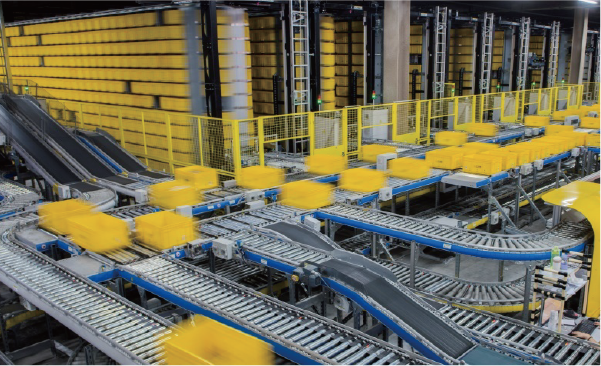

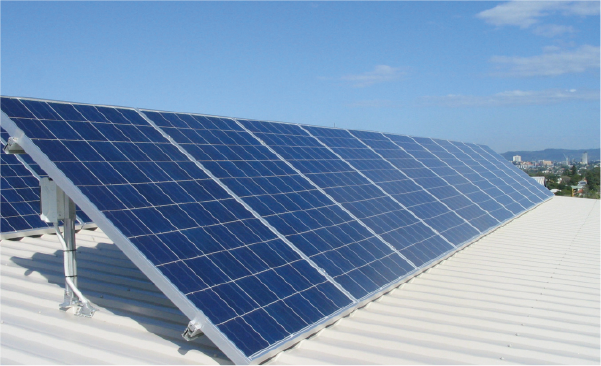

| 汽车装配 | 物流系统 | 光伏设备 |
规格参数
| 名称 | TOF传感器 | ||
| 型号 | JP-D60 | JP-D60P | |
| 输出模式 | NPN | PNP | |
| 开关类型 | IO输出（常开/常闭） | ||
| 测量范围 | 40至 2000 mm | ||
| 输出帧率 | 100Hz | ||
| 光斑尺寸 | 6mm（2m处） | ||
| 光源类型 | 红光 2级【EN/IEC】 | ||
| 激光功率 | ≤1.0mW | ||
| 波长 | 650-700nm | ||
| 电源电压 | 12-24V DC | ||
| 消耗电流 | <150mA | ||
| 控制输出 | 外加电压在24VDC以下 控制电流在100mA以下 | 控制电流在100mA以下 | |
| 波特率 | 9600 / 19200 / 115200bps | ||
| 通讯方式 | 485通讯 | ||
| 发射角度 | <±0.5度 | ||
| 重复精度 | ±5mm | ||
| 保护电路 | 电源逆接保护、电源电涌保护／输出短路保护、输出逆接保护、输出电涌保护、485短路保护 | ||
| 显示 | 电源指示 | 红灯 | |
| 操作状态 | 蓝灯 | ||
| 数值显示 | OLED显示 | ||
| 连接方式 | 6芯绝缘电缆2m | ||
| 环境光照 | 白炽灯 30000 lux以下 | ||
| 外壳防护级 | IP67 | ||
| 环境耐抗性 | 工作温度 | -20至+60°C | |
| 外部光线抵抗力最大值 | 10klx; (物体上) | ||
| 耐振动性 | 10至55 Hz 双振幅1.5 mm X、Y、Z 方向各2小时 | ||
| 材料 | 外壳：铝合金；显示罩：亚克力透明；透镜：玻璃；指示灯罩：TPU | ||
| 重量（带2米线缆） | 约73克 | ||
| 其他参数 | |||
| 精确度 | 黑色（6%反射） | 白色（90%反射） | |
| 距离 | 0mm | ±15mm | ±15mm |
| 500mm | ±15mm | ±15mm | |
| 1000mm | ±15mm | ±15mm | |
| 1500mm | ±20mm | ±20mm | |
| 2000mm | ±30mm | ±20mm | |
| 名称 | TOF传感器 | |
| 型号 | JP-D100 | |
| 输出模式 | NPN | |
| 开关类型 | 常开/常闭 | |
| 测量原理 | 相位 | |
| 测量范围 | 100m | |
| 输出帧率 | 支持单次测量和连续测量,连续测量频率5Hz、10Hz、20Hz、30Hz可选 | |
| 光斑尺寸 | 7mm(10m处) | |
| 光源类型 | 红色激光 ClassⅡ | |
| 激光功率 | ≤0.95mW | |
| 波长 | 650~660nm | |
| 电源电压 | 12-24V DC | |
| 消耗电流 | <150mA | |
| 控制输出 | 外加电压在24VDC以下、控制电流在100mA以下 | |
| 通讯方式 | RS485, CAN, 2路开关量输出 | |
| 重复精度 | ±1.5mm(漫反射, <20m) | |
| ±3.0mm(全量程) | ||
| 保护电路 | 电源逆接保护、电源电涌保护/输出短路保护、输出逆接保护、输出电涌保护 | |
| 显示 | 电源指示 | 红 |
| 操作状态 | 红 | |
| 数值显示 | 绿 | |
| 连接方式 | M12连接器,附带M12-12芯母直头200mm电缆线 | |
| 外壳防护等级 | IP65 | |
| 环境耐抗性 | 工作温度 | -20至+60°C |
| 外部光线抵抗力最大值 | 10klx; (物体上) | |
| 耐振动性 | 10至55 Hz 双振幅1.5 mm X、Y、Z 方向各2小时 | |
| 外壳材质 | 铝合金 | |
| 重量 | 383g(含线缆) |
外形尺寸

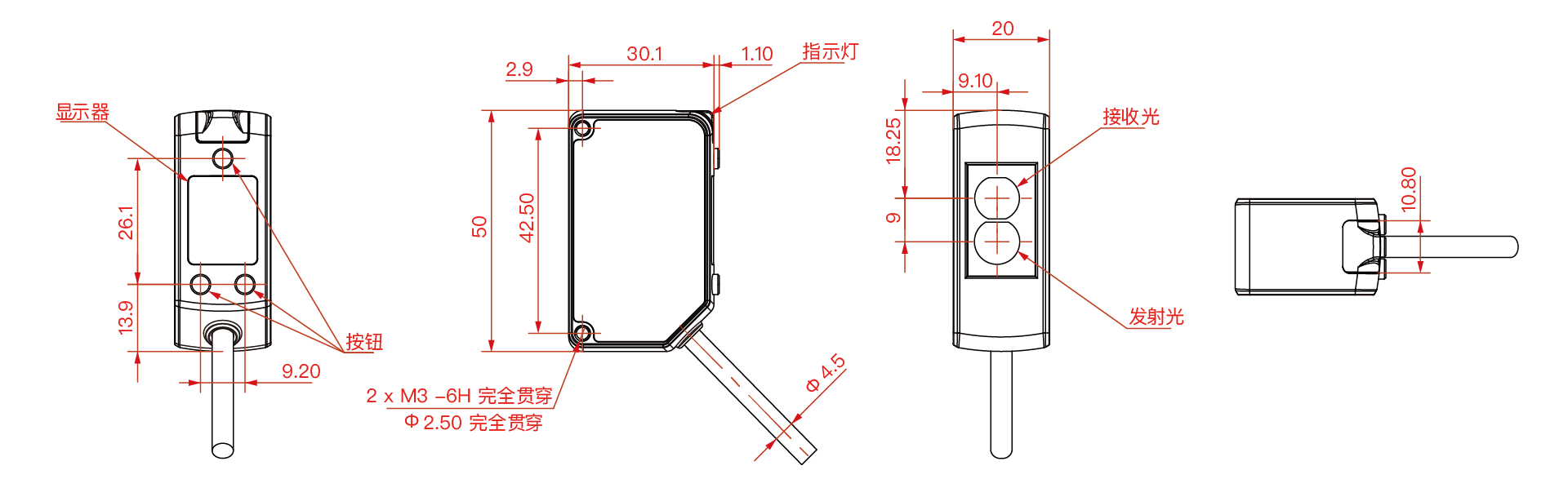

型号：JP-D60/JP-D60P

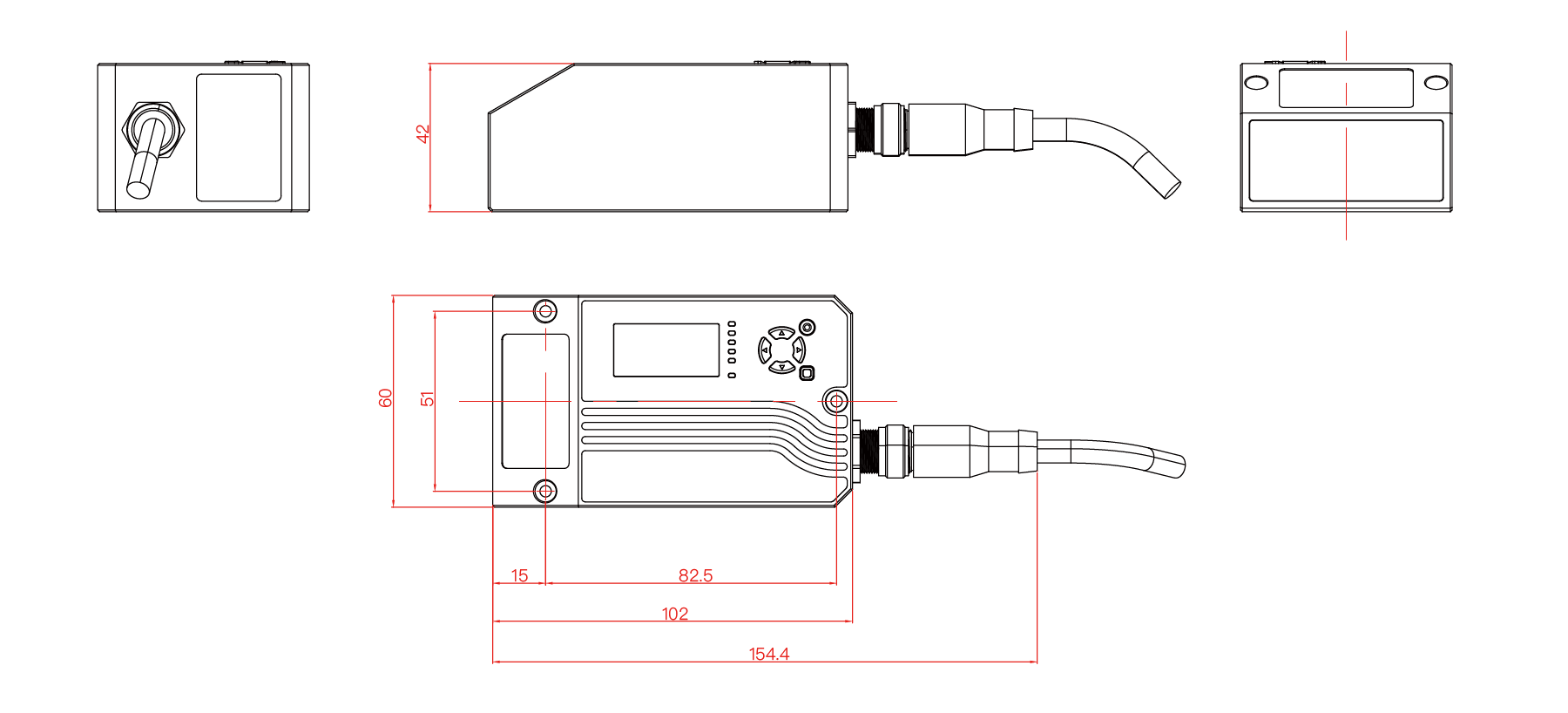

型号：JP-D100
