规格参数
产品概述

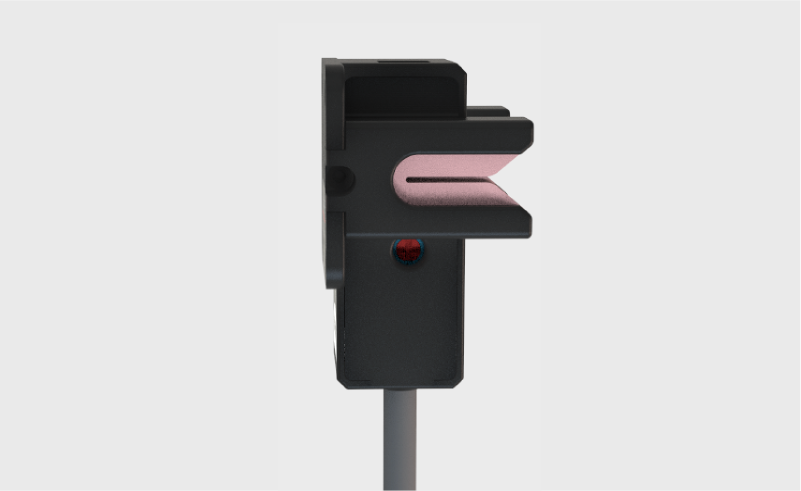

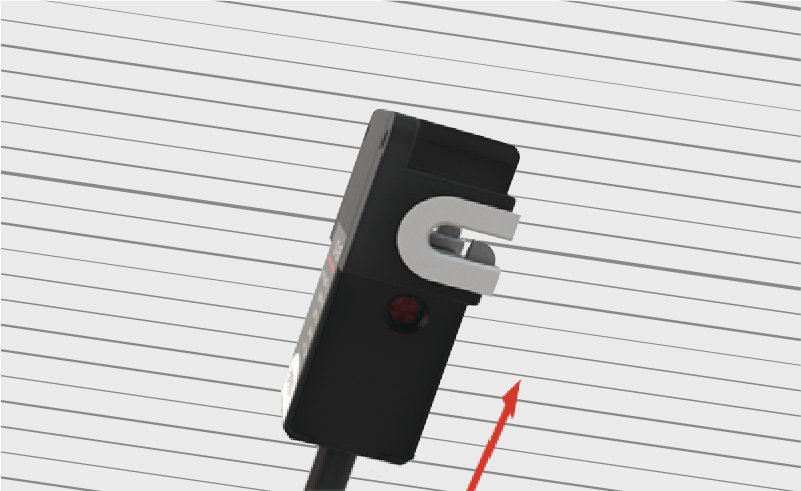

一、检测原理只检测是否断开，不接触传感器也能检测、断线时亮红灯 判断红外对射接受信号时的波动。如果连续一段时间内没有信号变化， 传感器判断为断开，指示灯也随之改变。仅判断所检测对象是否完全 断开，跟检测的材质与断开的位置无关。 | |
|  |

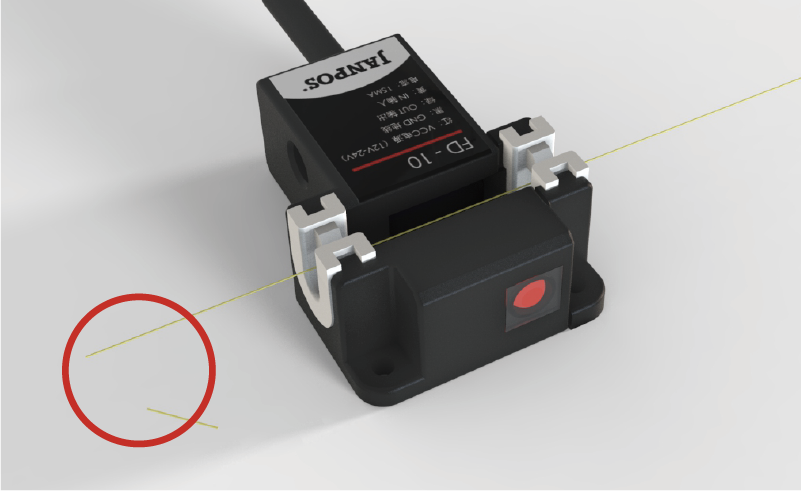

| 任何位置断线时：亮红灯 | 未断线时：灯不亮 |
| *指示信号灯的状态可做切换设定，如断线时不亮灯、不断线时亮灯 | |

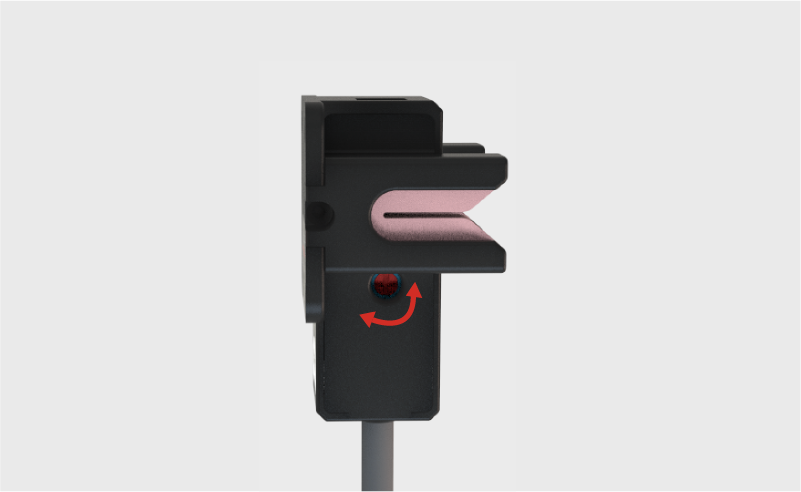

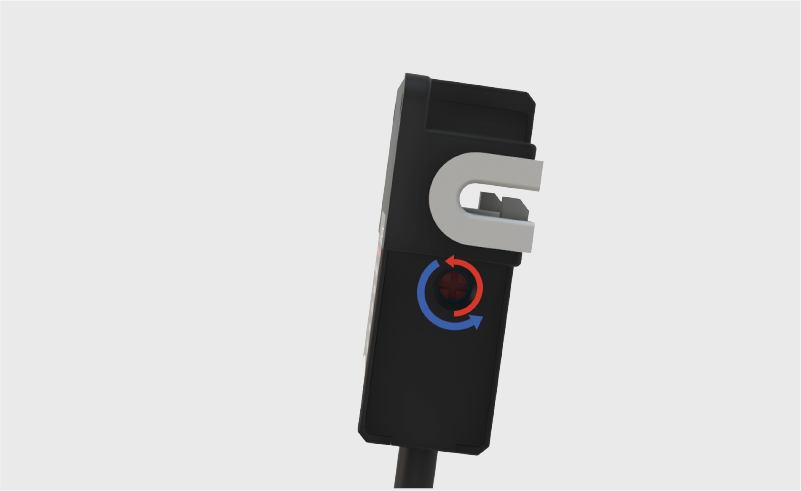

二、反应灵敏度长度/接触无限制，时间可调节 检测线长度没有限制，灵敏度可调节。 | |
 |  |
三、检测物体常用检测线例如纱线、铜线、柔性电线、金属丝电线、锡焊丝、漆包线、 丝状物、光纤等大多数材质的线都能检测。FD10可检测圆线类型的材质， FD11用于检测扁线类型材质。 | |
 |  |
| 检测范围为φ0.1mm~2mm（绷紧状态下） | 检测范围＜0.5*10mm（厚度*宽度） |
四、输出能耗能耗小于20mA，供电电压12-24V DC，输出方式为IO输出，最大负 载电流100mA。 *在切断电源时会发生输出脉冲情况，所以要先切断负载或负载线的电源。 | |
 |  |
| 应用场景（FD-10） | ||
 |  |  |

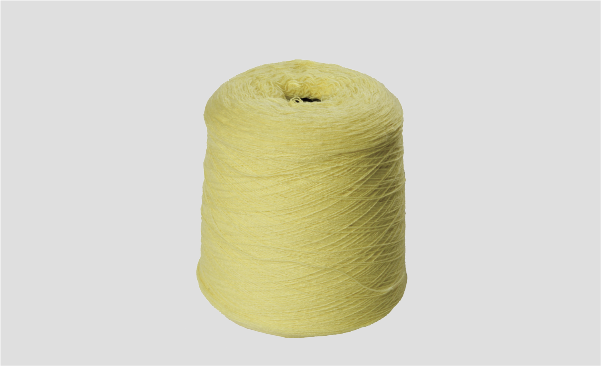

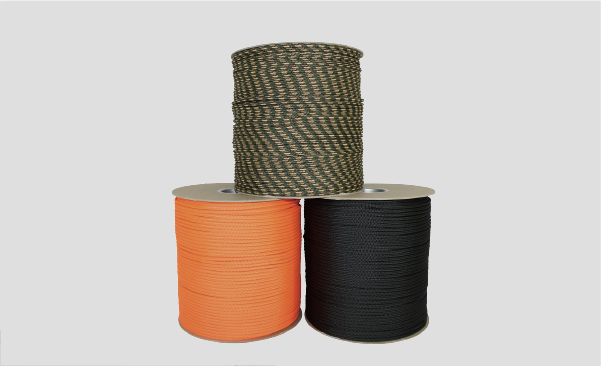

| 纱线 | 毛线 | 麻绳 |
 |  |  |

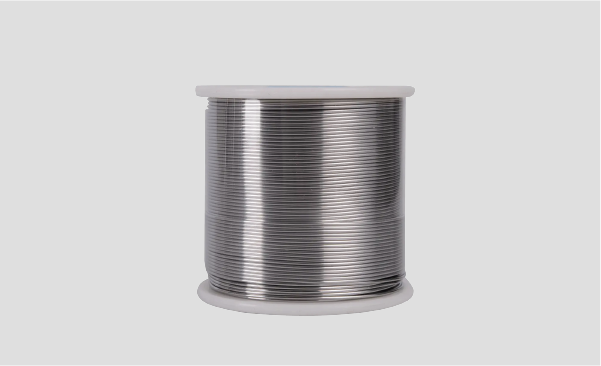

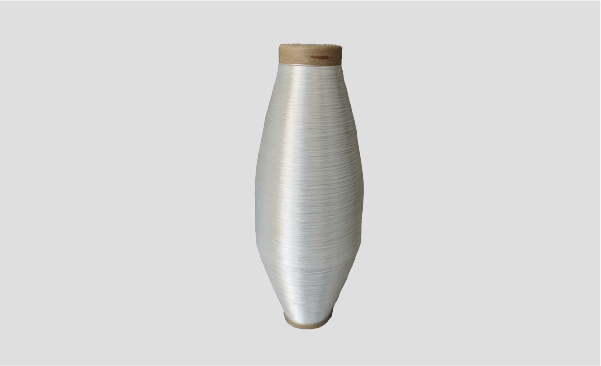

| 涤纶 | 玻璃纤维 | 焊锡丝 |

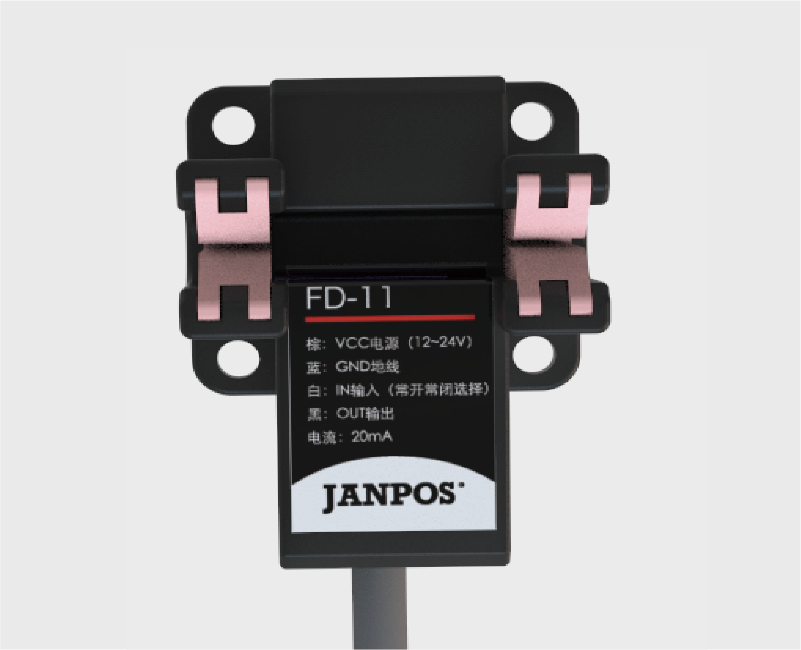

| 应用场景（FD-11/FD-12） | ||
 |  |  |

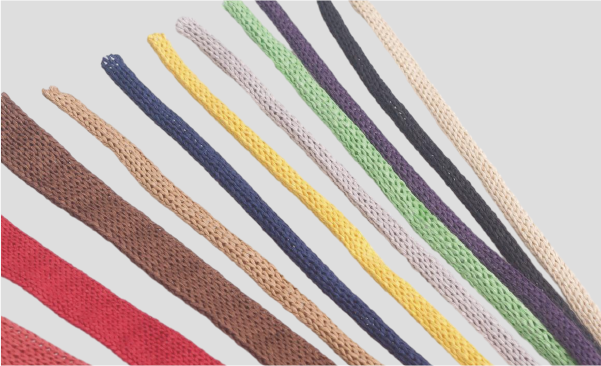

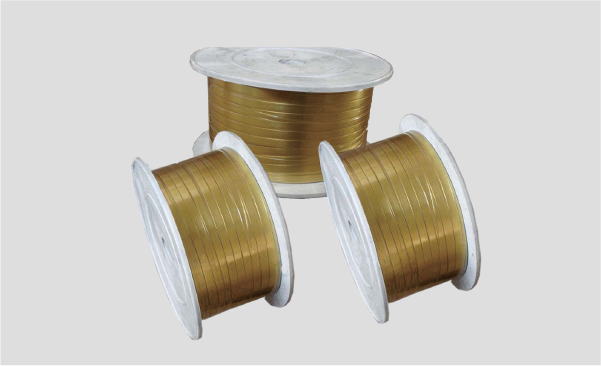

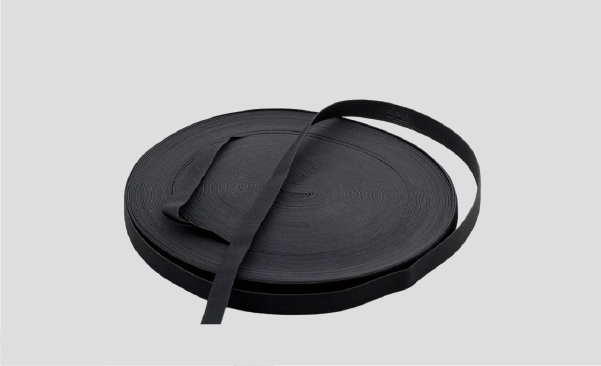

| 扁橡筋 | 扁圆包带 | 黄铜扁线 |
规格参数
| 名称 | 断线传感器 | |||||||
| 型号 | FD-10 | FD-11 | FD-12 | |||||
| 检测范围 | Φ0.2mm~2mm（绷紧状态下） | ＜0.5*10mm（厚度*宽度） | 1.8*3.5～1.8*5mm（宽度*长度） | |||||
| 光源类型 | 红外光，940nm | |||||||
| 灵敏度调节 | 电位器 | |||||||
| 供电电压 | 12-24V DC | |||||||
| 能耗 | ≤20mA | |||||||
| 输出电流 | ≤100mA | |||||||

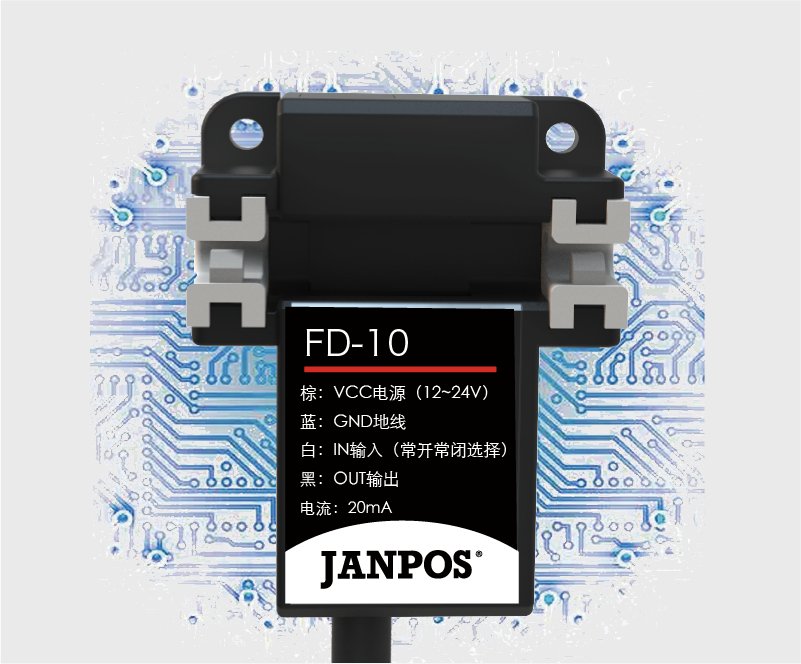

| 输出选择 | 白线悬空或接地，常闭 白线接VCC电源，常开 | - | ||||||
| 输出方式 | "NPN：IO输出 外加电压在24V DC 以下 最大负载电流：100mA" | NPN：IO输出 | ||||||
| 检测物体有无 | OUT | LED | ||||||
有 | 高 | 不亮 | ||||||
| 无 | 低 | 亮 | ||||||
| 工作状态指示灯 | 红色 | |||||||
| 反应时间 | 25-55ms | ＜25ms | ||||||
| 连接方式 | 0.2平方4芯绝缘电缆2m | |||||||
| 抗环境光 | 白炽灯20000lux，日光10000lux | |||||||
| VDE防护等级 | 电源极性反接保护/IO输出短路保护 | |||||||
| 防护等级 | IP65 | |||||||
| 工作环境温度 | -20至+55°C | |||||||
| 存储环境温度 | -30至+70°C | |||||||
| 重量 | 约25g | |||||||
| 外壳材质 | ABS | |||||||

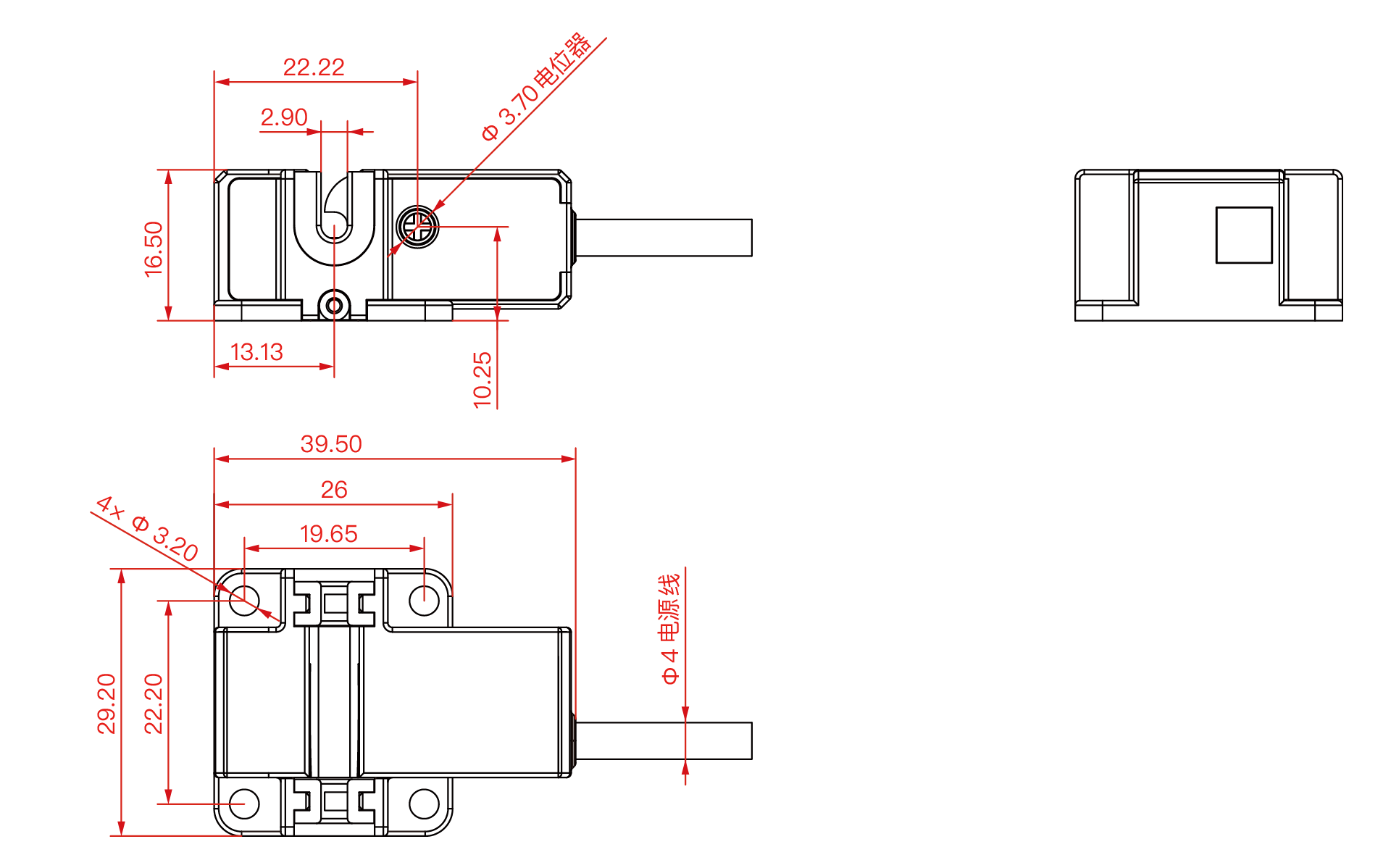

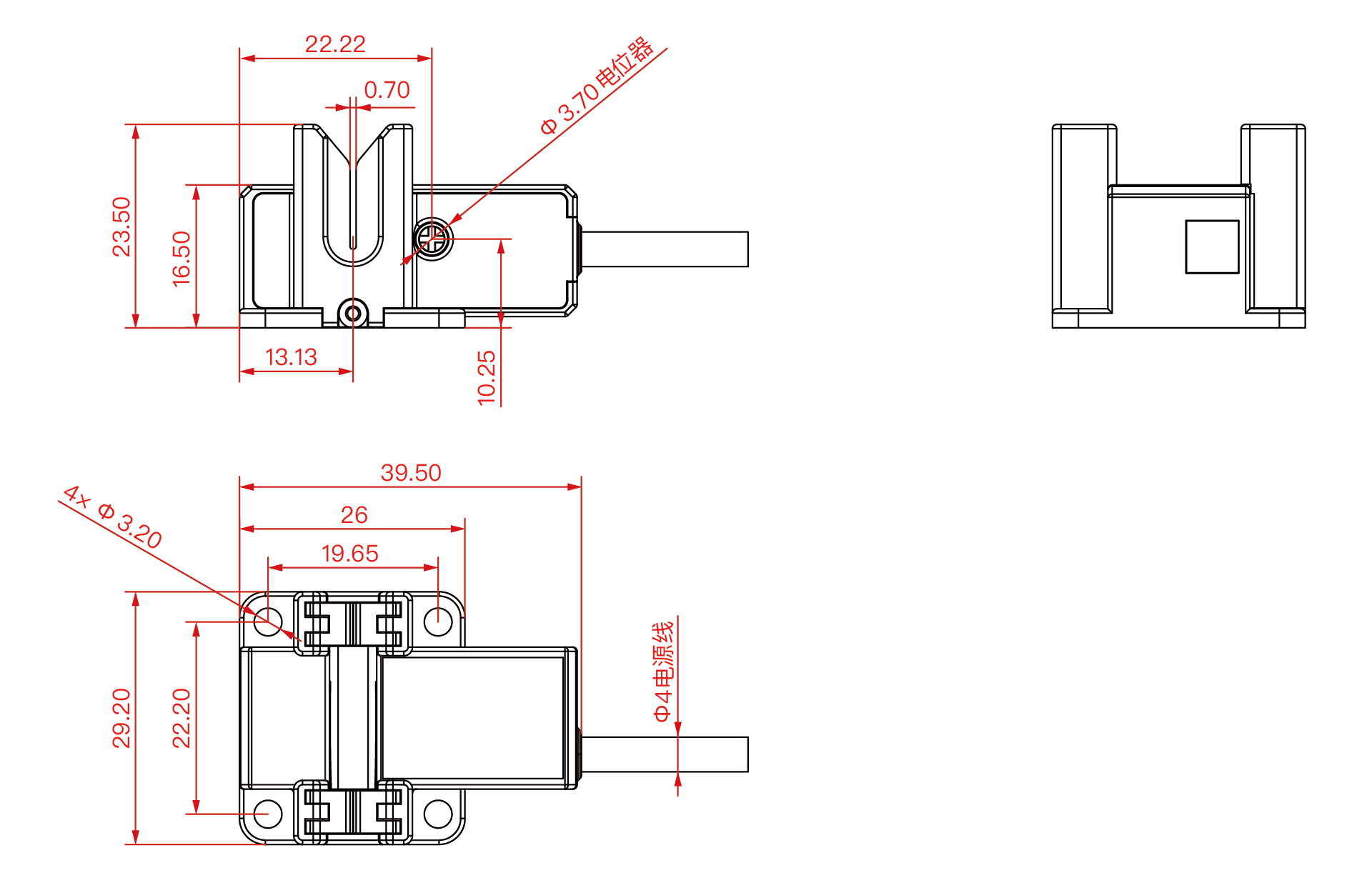

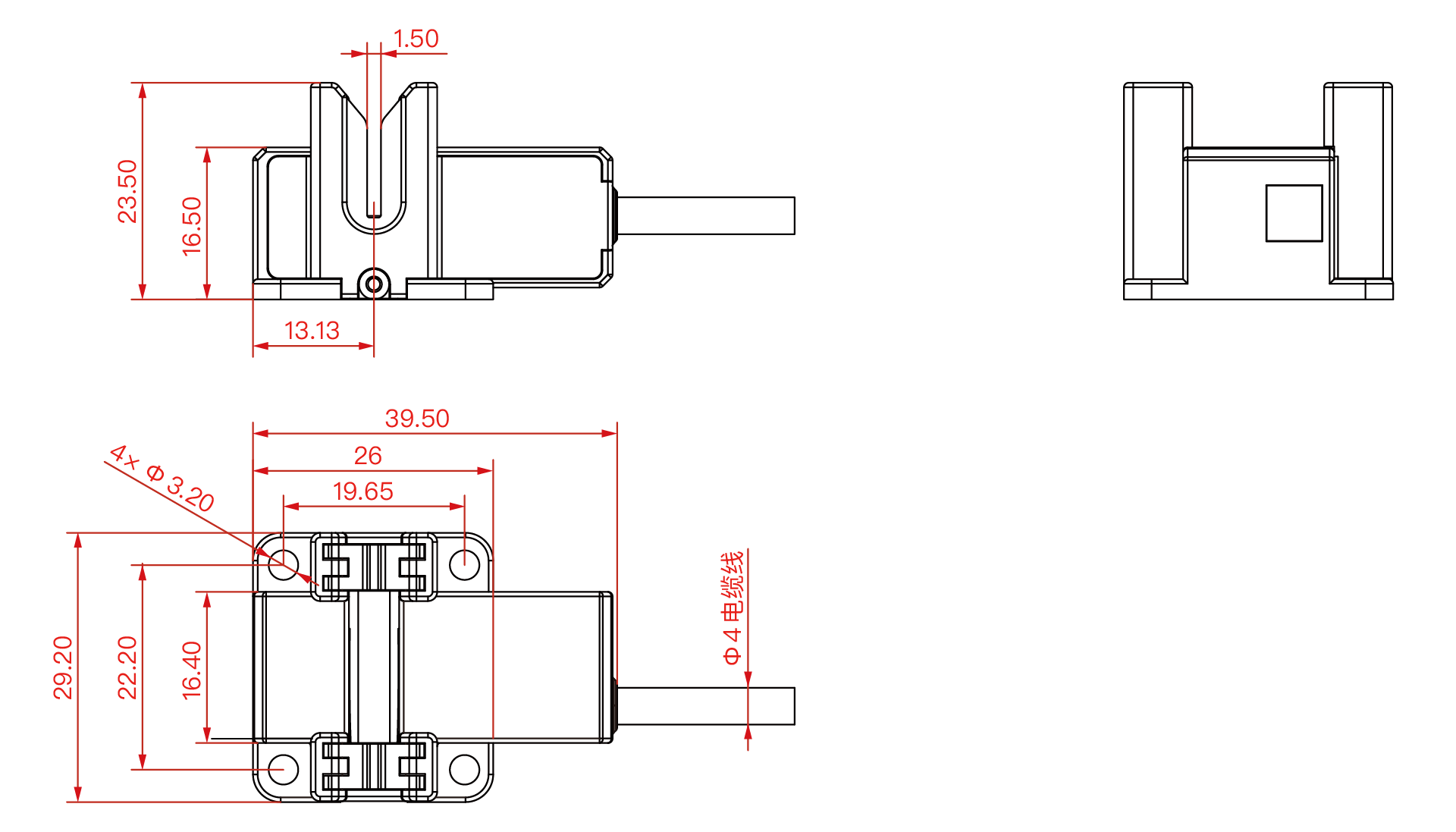

外形尺寸
型号：FD-10
型号：FD-11
型号：FD-12
