规格参数
产品概述

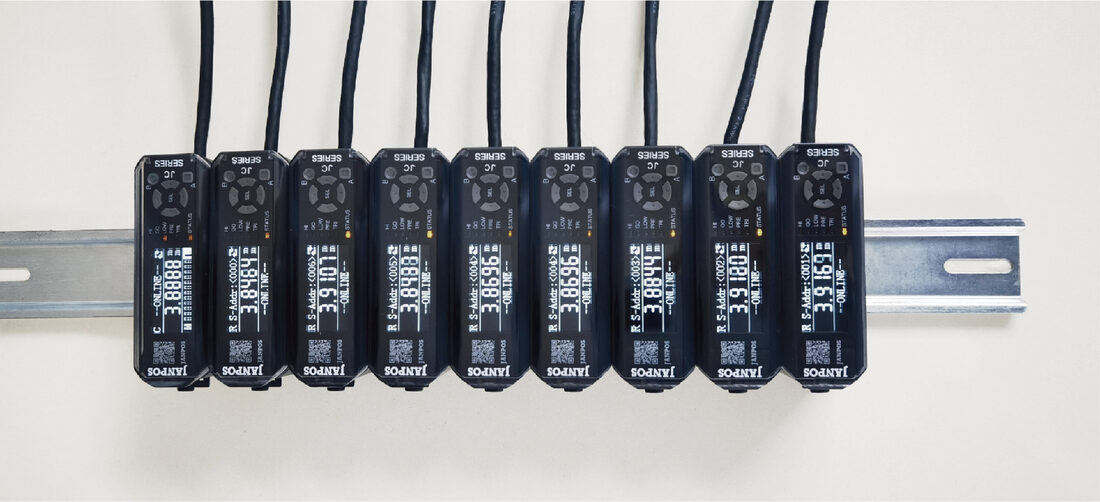

一、一拖八一台主机最多可带动八台从机工作。 | ||
| ||

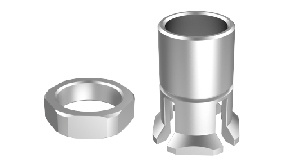

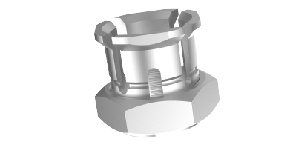

二、专用支架厂家提供专为JC系列设计的锁紧夹套，因此您不需要准备固定架。 只需钻一个直径10mm的孔，便可以轻松安装传感器。 | ||
 | ||

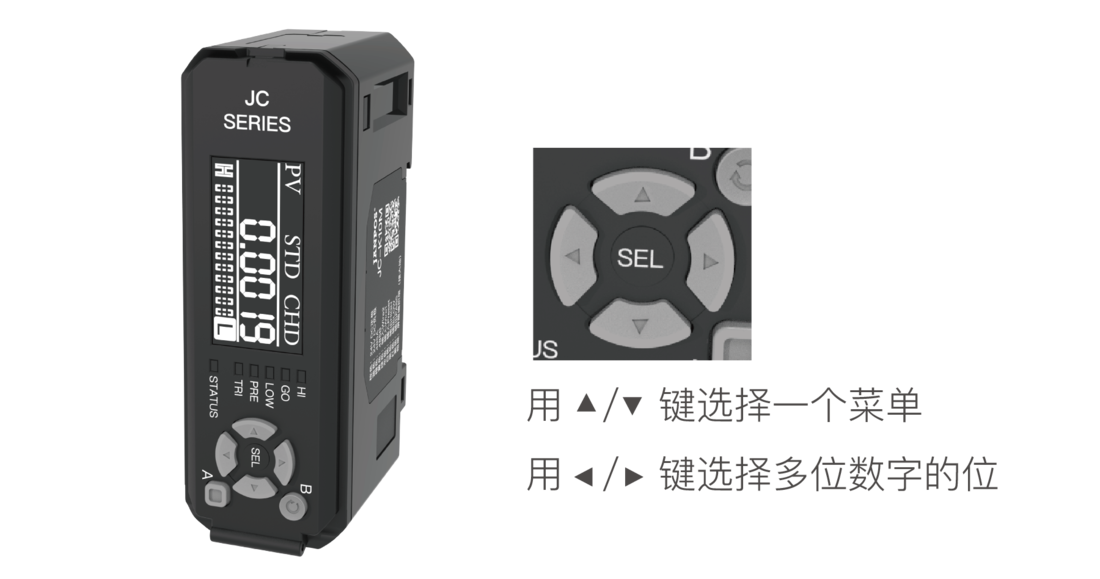

三、轻松使用放大器设计成操作简单而容易，配有“ ▲ / ▼ ”按钮用于选择菜单， “ ◀︎ / ► ”按钮用于指定值。 | ||
 | ||
四、自动计算不同于一般的计算方法（它们由PLC使用记录的数据来完成），厚度与 平面度的计算由感测头自动完成。只需选择正确的应用模式，非常简单。 | ||
 |
| 应用场景 | ||
 |  |  |

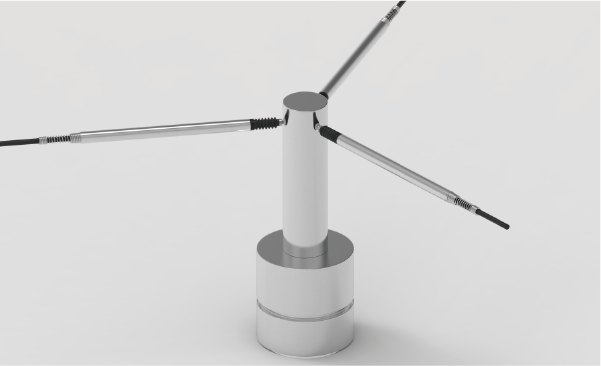

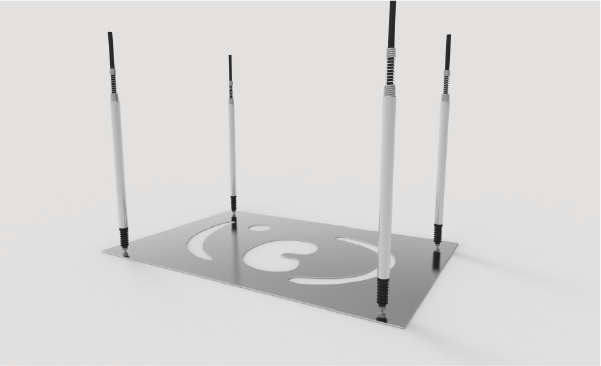

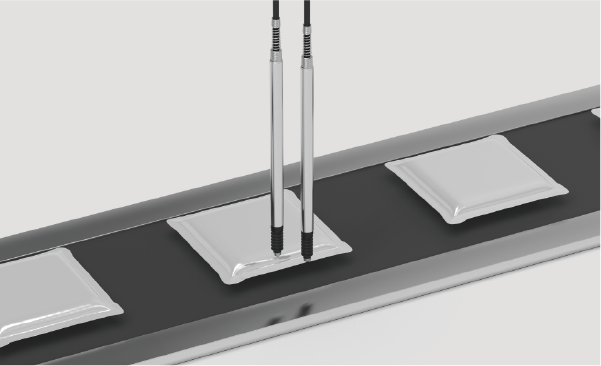

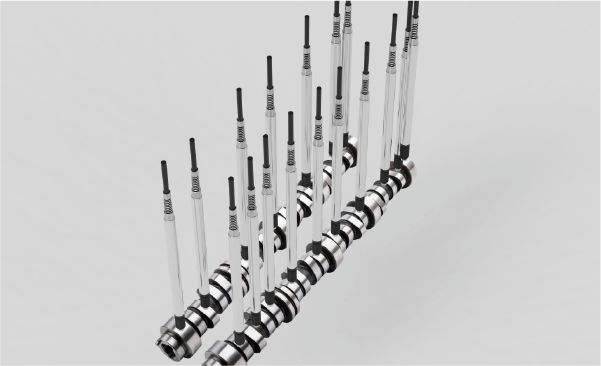

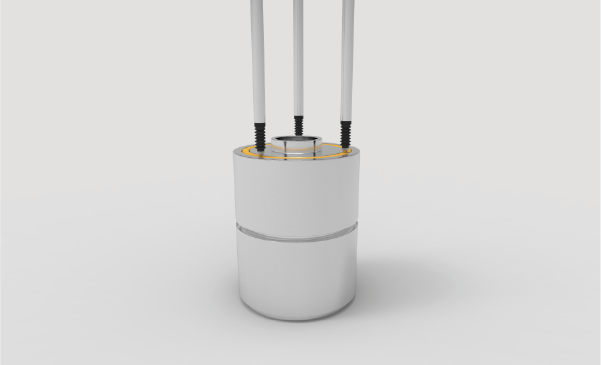

| 检测轴倾斜 | 工件平面度检测 | 检测包装插入，确认目标是否固定到正确位置 |
 |  |  |

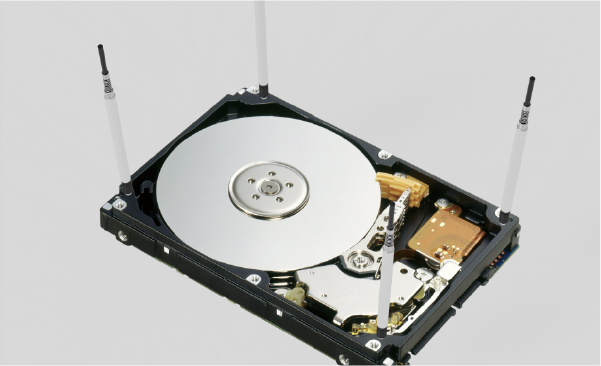

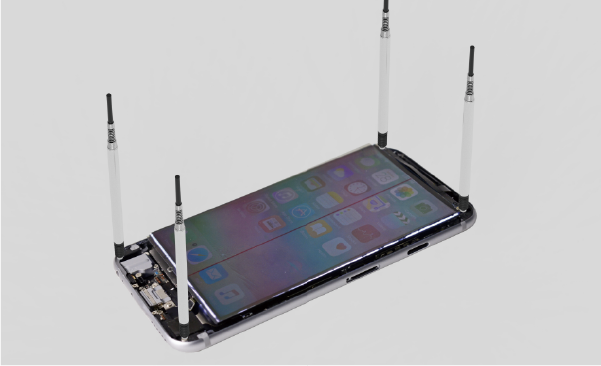

| 硬盘框架组装检测 | 凹凸轴的振动监测 | 智能相机的外壳平面度检测 |
 |  |  |

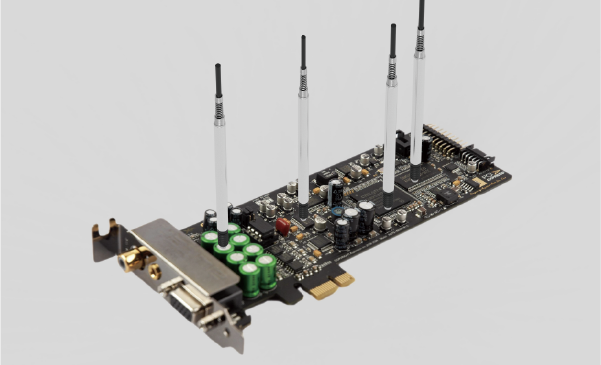

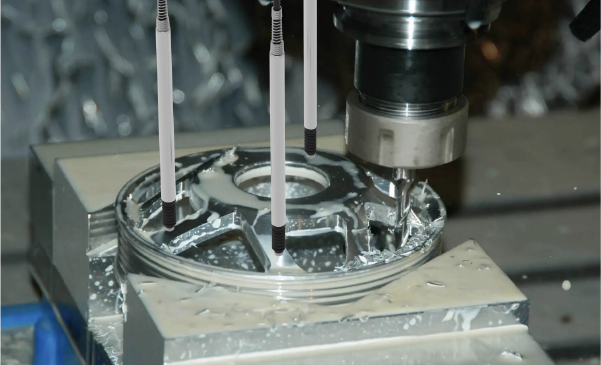

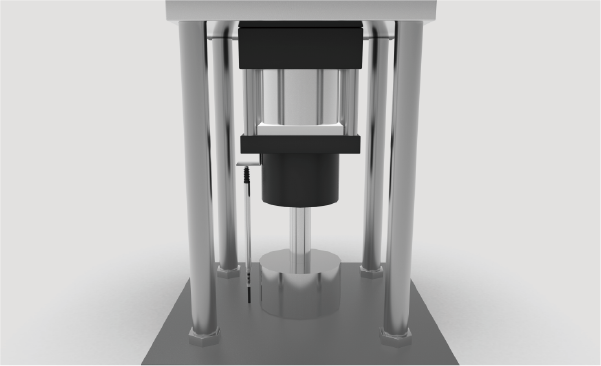

| 基板的组装检测 | 加工机器的底座定位（恶劣环境下亦可使用） | 组装设备的压配管理 |
 |  |  |

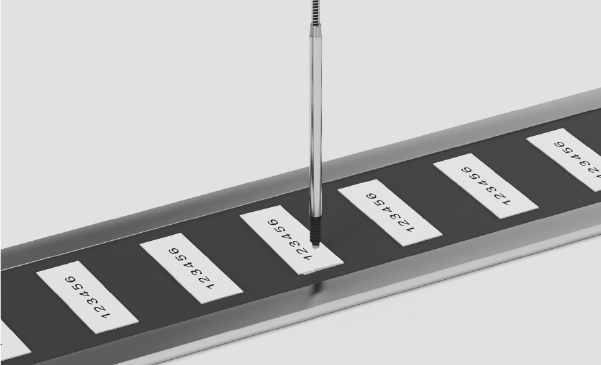

| 组装工件的高度确认 | 咬合情况检查 | 便签的重叠检查 |

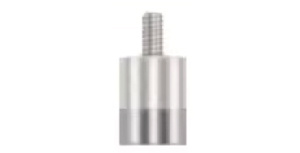

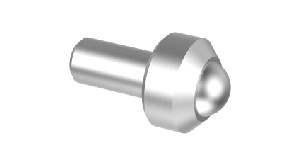

| 序号 | 照片 | 型号 | 品名 | 说明 | 备注 |
| 1 |  | OP-1009 | 接触式感应头 | 标准型 | 适配JC/JC2系列 |
| 2 |  | OP-1001 | 接触式感应头 | 平板型 | 适配JC/JC2系列 |
3 |  | OP-100101 | 接触式感应头 | 平板型 | 适配JC/JC2系列 |

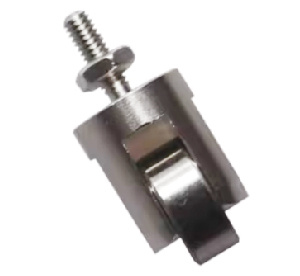

| 4 |  | OP-1002 | 接触式感应头 | 滚轮型 | 适配JC/JC2系列 |

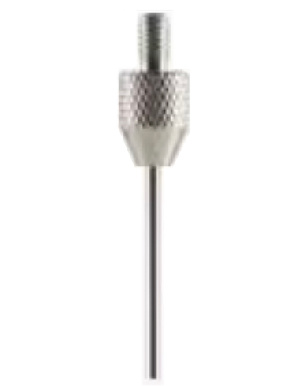

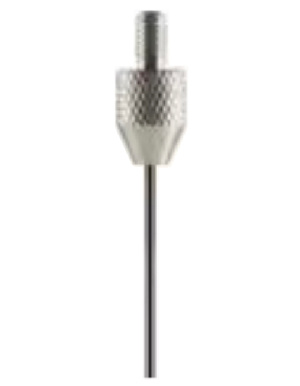

| 5 |  | OP-100301 | 接触式感应头 | 针型 | 适配JC/JC2系列 |
| 6 |  | OP-100302 | 接触式感应头 | 针型 | 适配JC/JC2系列 |

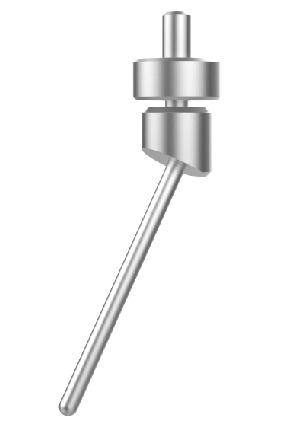

| 7 |  | OP-1004 | 接触式感应头 | 偏置型 | 适配JC/JC2系列 |
| 8 |  | OP-100501 | 安装支架 | 通用型 | 适配JC系列/JC2-H12 |
| 9 |  | OP-100502 | 安装支架 | 通用型 | 适配JC2-32/JC2-H50 |

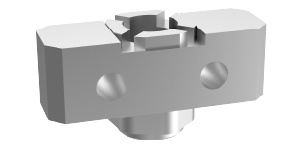

| 10 |  | OP-1006 | 安装支架 | 侧面安装型 | 适配JC/JC2系列 |
规格参数
| 控制器 | |||
| 安装方式 | DIN 轨道安装 | ||
型号 | JC-K10M | JC-K10S | |
主模块/扩展模块 | 主模块 | 扩展模块 | |
电源电压 | 12~24V | ||
电源功率 | 正常模式 | ≤1200mW | |
节能模式 | ≤840mW | ||
显示方式 | 指示灯显示 | 黄色 | |
测量值显示 | OLED屏 | ||
| AD值显示范围 | 0~65535 | ||
| 显示精度 | 0.1μm | ||
| 采样数率 | 3000次/秒 | ||
| 主要功能 | 五种检测模式，可变响应时间，时钟模式，节能模式， 亮度调节，线芯报警，线芯值，显示滤波，温度报警， 通道功能（4个通道库），校正功能，计算功能 | ||
| 输入模式 | 外部定时输入 | ||
| 内部定时输入 | |||
| IO | 开关量输出 | NPN集电极开路，最大100 mA（NPN: 24V） 残留电压：1V或更少 | |
N.O./N.C.可相互转换 | |||
响应时间 | 1ms、5ms、10ms、100ms、1000ms | ||
通讯方式 | 485通讯 | ||
波特率 | 9600/19200/115200 | ||
耐环境性 | 周围温度 | 0°C~+55°C | |
相对湿度 | 35%~85% (无冷凝) | ||
| 耐震动性 | 10~55 Hz，双倍振幅：1.5 mm，X、Y、Z方向各2小时 | ||
| 材料 | 主体机箱：ABS+PC，按键表面：ABS+PC，正面板材：PC，缆线：PVC | ||
| 重量（含2米长电源线） | 约135g | ||
| 感测头 | |||
| 型号 | JC-P5 | JC-P10 | |
| 校准范围 | 5mm | 10mm | |
| 重复精度 | 2μm（周围温度23℃） | 2μm（周围温度23℃） | |
| 测量力度 | 冲下安装时:1.0N 侧面安装时:0.9N 冲上安装时:0.8N | 冲下安装时:1.0N 侧面安装时:0.9N 冲上安装时:0.8N | |
| 耐环境性 | 周围温度 | 0°C~+55°C | |
| 相对湿度 | 35%~85% | ||
| 外壳等级 | IP65 | ||
| 材料 | 外壳：430型不锈钢，指示灯：多芳基化合物，防尘罩:NBR， 接触头：304型不锈钢+钨钢，缆线：PUR | ||
| 重量（含2米长电源线） | 约50g | 约63g | |
外形尺寸
型号：JC-K10

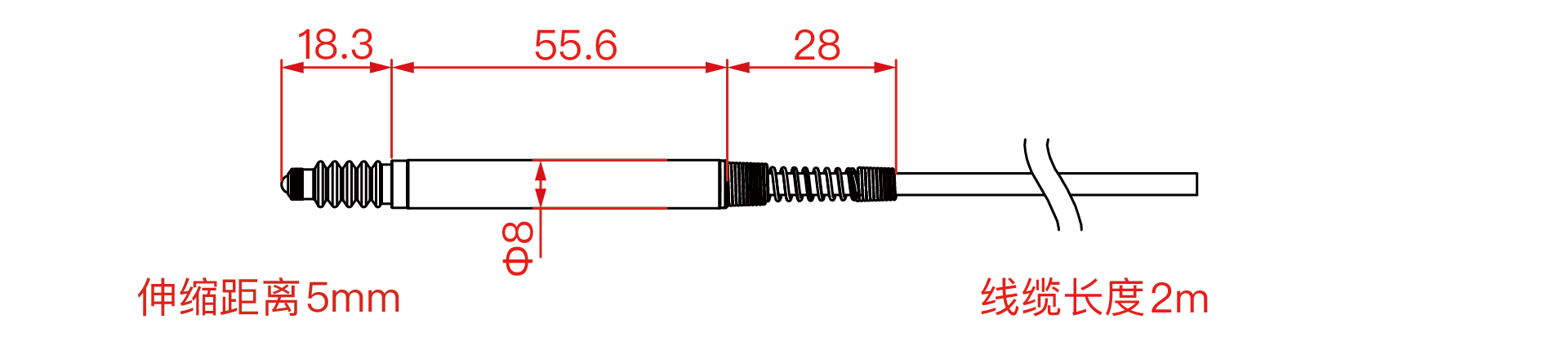

型号：JC-P5

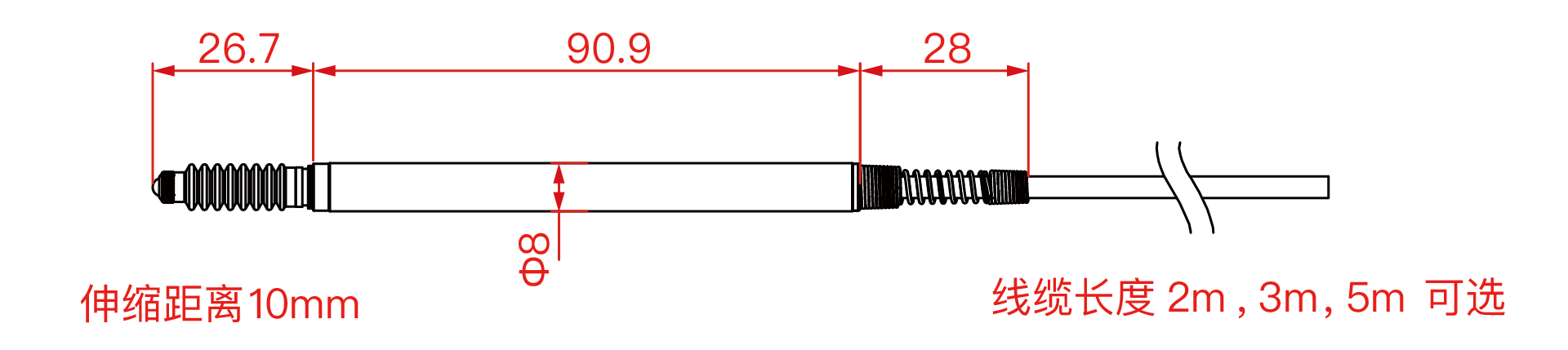

型号：JC-P10
