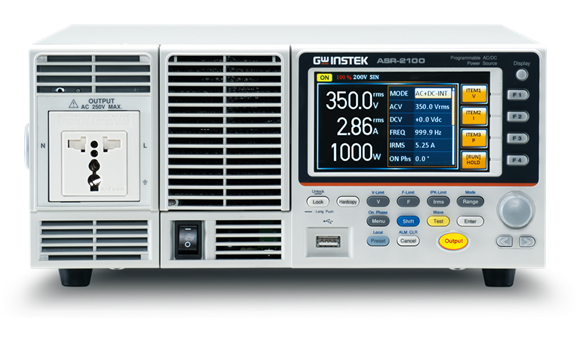

ASR-2000系列 交直流电源
Model: ASR-2050 / ASR-2050R / ASR-2100 / ASR-2100R
用途场景
Specifications
产品概述
ASR-2000 series是一款AC+DC电源供应器，不仅在交流输出时提供额定功率输出，也可以在直流输出时提供额定功率输出。ASR-2000输出模式有9种模式可以选择包含1)交流电源输出模式(AC-INT Mode), 2)直流电源输出模式(DC-INT), 3)交直流电源输出模式(AC+DC-INT Mode), 4)外部交流信号源模式(AC-EXT Mode), 5)外部交直流讯号源模式(AC+DC-EXT Mode), 6)外部交流信号迭加模式(AC-ADD Mode), 7)外部交直流信号迭加模式(AC+DC-ADD Mode), 8)外部交流信号同步模式(AC-SYNC Mode), 9)外部交直流信号同步模式(AC+DC-SYNC Mode)。
为了满足不同的电子零组件开发、车用电装品和家用电器测试，ASR-2000 series
提供用户波形输出功能，包括1)Sequence mode可以产生波形下降，浪涌，凹陷，变化和其他异常电力线条件，2)Arbitrary waveform function可供使用者储存/加载使用者自定义的波形，3)Simulation mode仿真电源中断、电压增加、减少及频率变动。ASR-2000 series电源输出时，同时也可以量测待测物的Vrms, Vavg, Vpeak, Irms, Iavg, Ipeak, IpkH, P, S, Q, PF, CF, 40阶Voltage Harmonic 和Current Harmonic。除此之外，Remote sensing功能确保准确的电压输出，Customized Phase Angle for Output On/Off功能可以依据测试需求，设定电压输出的起始角度与结束角度。V-Limit, Ipeak-Limit, F-Limit, OVP, OCP, OPP功能设定可以在量测过程中，保护待测物。OTP、OCP、OPP保护，Fan fail alarm功能及交流输入电压过低侦测功能。

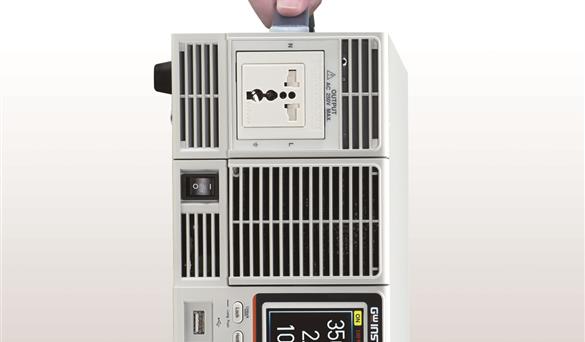

ASR-2000 series 于面板前端提供万用端子或欧规端子，可供使用者随插即可设定使用，节省配线时间。ASR-2000R series 3U高及1/2 Rack宽的设计，兼容于ATS的组装。ASR-2000 series支持I/O接口，标准配备USB, LAN, External I/O及选配RS-232C及GPIB。
产品特性
- 额定输出：AC 0 ~ 350 Vrms, DC 0 ~ ± 500 V
- 输出频率高达999.9Hz
- 直流输出（100%额定功率）
- 输出容量：500VA/1000VA
- 测量项目：Vrms, Vavg, Vpeak,Irms, IpkH, Iavg, Ipeak, P, S, Q, PF, CF
- 电压电流谐波分析(THDv, THDi)
- 输出开/关的自定义相位角
- 远程感应能力
- OVP, OCP, OPP, OTP交流故障检测和风扇故障报警
- 接口：USB,LAN,RS-232C(标配);GPIB(选配)
- 内置外部控制I/O和外部信号输入
- 内置输出继电器控制
- 存储功能（最多10组）
- 序列和模拟功能（最多10组）
- 支持任意波形功能
- 内置Web服务器
技术规格
快速选型
| 型号 | 输出功率 | 输出频率 | 输出电压 | 最大电流 | 标配接口 |
| ASR-2050 | 500VA | 1Hz-999Hz | AC 350V/DC ±500V | 2.5A/5A | USB/LAN |
| ASR-2100 | 1000VA | 1Hz-999Hz | AC 350V/DC ±500V | 5A/10A | USB/LAN |
| 详细规格 | |||
| ASR-2050(R) | ASR-2100(R) | ||
| 额定输入（AC) | |||
| 正常输入电压 | 100 Vac ～ 240 Vac | 100 Vac ～ 240 Vac | |
| 输入电压范围 | 90 Vac ～ 264 Vac | 90 Vac ～ 264 Vac | |
| 相位 | 单相二线制 | 单相二线制 | |
| 输入频率范围 | 47 Hz ～ 63 Hz | 47 Hz ～ 63 Hz | |
| 最大功耗 | ≤800 VA | ≤1500 VA | |
| 功率因数*1 | 100Vac | 0.95 (typ.) | 0.95 (typ.) |
| 200Vac | 0.90 (typ.) | 0.90 (typ.) | |
| 最大输入电流 | 100Vac | 8 A | 15 A |
| 200Vac | 4 A | 7.5 A | |
| *1输出电压为100V/ 200V（100V/200V档位），最大电流，负载功率因数为1。 | |||
| 交流模式额定输出（AC rms） | |||
| 电压 | 设定范围*1 | 0.0 V ～ 175.0 V / 0.0 V～ 350.0 V | |
| 设定分辨率 | 0.1 V | ||
| 精度*2 | ±(0.5 % of set + 0.6 V / 1.2 V) | ||
| 输出相位 | 单相二线制 | ||
| 最大电流*3 | 100 V | 5 A | 10 A |
| 200 V | 2.5 A | 5 A | |
| 最大峰值电流*4 | 100 V | 20 A | 40 A |
| 200 V | 10 A | 20 A | |
| 功率容量 | 500 VA | 1000 VA | |
| 频率 | 设定范围 | AC模式：40.00 Hz ～ 999.9 Hz，AC+DC模式: 1.00 Hz～ 999.9 Hz | |
| 设定分辨率 | 0.01 Hz (1.00 ～ 99.99 Hz), 0.1 Hz (100.0～999.9 Hz) | ||
| 精度 | 45 Hz～65 Hz:设定值的0.01%,40 Hz～999.9 Hz: 设定值的0.02% | ||
| 稳定性*5 | ± 0.005% | ||
| 同相输出 | 0.0°～359.9°可变(设定分辨率0.1°) | ||
| 直流偏移*6 | ± 20 mV 以内(TYP) | ||
| *1. 100V/200V档位 | |||
| *2.对于17.5V至175V/35V至350V的输出电压、正弦波、45 Hz至65 Hz的输出频率、空载、直流电压设置0V（AC+DC模式），23°C±5°C | |||
| *3.对于1V到100V/2V到200V的输出电压，当输出电压为100V到175V/200V到350V时，由功率容量限制。 | |||
| *4.电容输入整流负载，受最大电流限制。 | |||
| *5.对于45Hz至65Hz，输出额定电压，无负载和最大电流的电阻负载，以及工作温度。 | |||
| *6.在交流模式和输出电压设置为0V的情况下。 | |||
| 直流模式额定输出 | |||
| 电压 | 设定范围*1 | —250V～+250V/-500V～+500V | |
| 设定分辨率 | 0.1 V | ||
| 精度*2 | ±(|0.5 % of set| + 0.6 V / 1.2 V) | ||
| 最大电流*3 | 100 V | 5 A | 10 A |
| 200 V | 2.5 A | 5 A | |
| 最大峰值电流*4 | 100 V | 20 A | 40 A |
| 200 V | 10 A | 20 A | |
| 功率容量 | 500 W | 1000 W | |
| *1. 100V/200V档位 | |||
| *2.对于输出电压为-250 V至-25 V，+25 V至+250 V/-500 V至-50 V，+50 V至+500 V，空载，交流电压设置为0V（交流+直流模式），23℃±5℃。 | |||
| *3.当输出电压为1.4V至100V/2.8V至200V时，受输出电压为100V至250V/200V至500V时的功率容量限制。 | |||
| *4.在5ms内，受最大电流的限制。 | |||
| 输出电压稳定性 | |||
| 线路调节*1 | ≤±0.2% | ||
| 负载调节*2 | 0.15% @45 - 65Hz; 0.5% @DC, all other frequencies (0 to 100%, via output terminal) | ||
| 纹波噪声*3 | 0.7 Vrms / 1.4 Vrms (TYP) | ||
| *1.电源输入电压为100V、120V或230V，空载，额定输出。 | |||
| *2.对于75 V至175V/150 V至350V的输出电压，负载功率因数为1，使用后面板上的输出端子从0 A的输出电流逐步地改变为最大电流（或其反向）。 | |||
| *3.对于直流模式下的5 Hz至1 MHz部分，使用后面板上的输出端子。 | |||
| 输出电压波形失真率，输出电压响应时间，效率 | |||
| 输出电压波形畸变率*1 | ≤0.5 % | ||
| 输出电压响应时间*2 | 100 us (TYP) | ||
| 效率*3 | ≥70% | ||
| *1.在50V至175V/100V至350V的输出电压下，负载功率因数为1，并处于AC和AC+DC模式。 | |||
| *2.对于输出电压为100V/200V，负载功率因数为1，相对于从0 A的输出电流到最大电流（或其反向）的逐步变化；10%～90%的输出电压。 | |||
| *3.对于交流模式，在输出电压为100伏/ 200伏，最大电流，负载功率因数为1，仅正弦波。 | |||
| 测量值显示 | |||
| 电压 RMS, AVG值*1 | 分辨率 | 0.1 V | |
| 精度*2 | 45Hz至65Hz，DC：±(0.5 %读值+0.3V/0.6V)，40Hz至999.9Hz：（0.7%读数+0.9V/1.8V） | ||
| 峰值 | 分辨率 | 0.1 V | |
| 精度 | 45Hz至65Hz ，DC: ±(|2%读值|+1V/2V) | ||
| 电流 RMS, AVG值 | 分辨率 | 0.01 A | 0.01A |
| 精度*3 | 45Hz至65Hz，DC:±(0.5%读值+0.02A/0.02A) | 45Hz至65Hz，DC:±(0.5%读值+0.04A/0.02A); | |
| 40Hz至999.9 Hz:±(0.7%读值+0.04A/0.04A) | 40Hz至999.9 Hz:±(0.7%读值+0.08A/0.04A) | ||
| 峰值 | 分辨率 | 0.1A | 0.1A |
| 精度*4 | 45Hz至65Hz，DC:±(|2%读值|+0.2A/0.1A) | 45Hz至65Hz，DC:±(|2%读值|+0.2A/0.1A) | |
| 功率 Active (W) | 分辨率 | 0.1/1W | 0.1/1W |
| 精度*5 | ±(2%读值+0.5W) | ±(2%读值+1W) | |
| Apparent (VA) | 分辨率 | 0.1/1VA | 0.1/1VA |
| 精度*5*6 | ±(2%读值+0.5VA) | ±(2%读值+1VA) | |
| Reactive (VAR) | 分辨率 | 0.1/1VAR | 0.1/1VAR |
| 精度*5*7 | ±(2%读值+0.5VAR) | ±(2%读值+1VAR) | |
| 负载功率因数 | 范围 | 0.000～1.000 | 0.000～1.000 |
| 分辨率 | 0.001 | 0.001 | |
| 负载峰值系数 | 范围 | 0.00～50.00 | 0.00～50.00 |
| 分辨率 | 0.01 | 0.01 | |
| 谐波电压 | 范围 | 基波高达40th | 基波高达40th |
| 有效值（RMS） | 满量程 | 175V/350V,100% | 175V/350V,100% |
| 百分比（%） | 分辨率 | 0.1V, 0.01% | 0.1V, 0.01% |
| （仅限AC-INT和50/60Hz） | 精度*8 | 高达20th±(0.2%读值+0.5V/1V) | 高达20th±(0.2%读值+0.5V/1V) |
| 20th至40th±(0.3%读值+ 0.5V/1V) | 20th至40th±(0.3%读值+ 0.5V/1V) | ||
| 谐波电流 | 范围 | 基波高达40th | 基波高达40th |
| 有效值（RMS） | 满量程 | 5A/2.5A,100% | 10A/5A,100% |
| 百分比（%） | 分辨率 | 0.01A,0.01% | 0.01A,0.01% |
| （仅限AC-INT和50/60Hz） | 精度*3 | 高达20th±(1%读值+0.1A/0.05A) | 高达20th±(1%读值+0.2A/0.1A) |
| 20th至40th±(1.5%读值+ 0.1A/0.05A) | 20th至40th±(1.5%读值+ 0.2A/0.1A) | ||
| *1.电压显示在AC/AC+DC模式下设置为有效值，在DC模式下设置为平均值。 | |||
| *2.交流模式：输出电压17.5V至175V/35V至350V，23°C±5°C。直流模式：输出电压25V至250V/50V至500V和23°C±5°C。 | |||
| *3.输出电流在最大电流的5%到100%之间，23°C±5°C。 | |||
| *4.AC模式中，输出电流在最大峰值电流的5%～100%范围内，DC模式中，输出电流在最大瞬时电流的5%～100%范围内，23°C±5°C。峰值的精度是DC波形或正弦波形。 | |||
| *5.对于大于等于50V的输出电压，输出电流在最大电流10%到100%的范围内，DC或输出频率为45 Hz至65 Hz，23°C±5°C。 | |||
| *6.直流模式下不显示视在功率和无功功率。 | |||
| *7.无功功率用于功率因数为0.5或更低的负载。 | |||
| *8.输出电压范围为17.5V至175V/35V至350V,23°C±5°C。 | |||
| 其他 | |||
| 保护 | OCP, OTP, OPP, FAN Fail | ||
| 显示 | TFT-LCD, 4.3 inch | ||
| 存储功能 | 10组存储和调取设置 | ||
| 任意波 | 存储数 | 16 (闪存) | |
| 波形长度 | 4096点 | ||
| 接口 | 标配 USB | Type A: 主机, Type B:从属机, 速度: 1.1/2.0, USB-CDC | |
| LAN | MAC地址, DNS IP地址, 用户密码,网关IP地址, 仪器IP地址, 子网掩码 | ||
| 外部控制 | 外部信号输入；外部控制I/O | ||
| 选配 GPIB | SCPI-1993, 符合IEEE 488.2 接口 | ||
| RS-232C | 符合EIA-RS-232规格 | ||
| 绝缘电阻 | 500 Vdc, ≥30 MΩ | ||
| 输入与机箱、输出与机箱、输入与输出之间 | |||
| 耐压 | 1500 Vac, 1 分钟 | ||
| 输入与机箱、输出与机箱、输入与输出之间 | |||
| EMC | EN 61326-1 (Class A) | ||
| EN 61326-2-1/-2-2 (Class A) | |||
| EN 61000-3-2 (Class A, Group 1) | |||
| EN 61000-3-3 (Class A, Group 1) | |||
| EN 61000-4-2/-4-3/-4-4/-4-5/-4-6/-4-8/-4-11 (Class A, Group 1) | |||
| EN 55011 (Class A, Group1) | |||
| 安全 | EN 61010-1 | ||
| 环境 | 操作环境 | 室内使用，过电压II类 | |
| 操作温度范围 | 0 °C ～ 40 °C | ||
| 存储温度范围 | —10 °C ～ 70 °C | ||
| 操作湿度范围 | 20 %RH ～ 80 % RH (无凝结) | ||
| 存储湿度范围 | ≤90 % RH(无凝结) | ||
| 高度 | 高达2000m | ||
| 尺寸&重量 | ASR-2000 : 285(W)×124(H)×480(D) (不包括凸出部分); 约11.5 kg | ||
| ASR-2000R : 213(W)×124(H)×480(D) (不包括凸出部分);约10.5 kg | |||
标配与配件
配件CD ROM(使用手册，编程手册），安全指南，电源线，电源端子盖组件，
Remote Sense Terminal Cover Set，GTL-123测试线，GTL-246 USB线
选配
Opt01:RS-232+GPIB通信功能
Opt02:欧洲输出插座（仅ASR-2000)
GET-003 扩展通用电源插座
GET-004 扩展欧洲电源插座
GRA-439-E 机架安装套件（EIA)
GRA-439-J 机架安装套件(JIS)
GTL-232 RS-232C线，约2m
GTL-258 GPIB线，约2m
ASR-001 进气过滤器
订购信息
ASR-2050 500VA可编程交流/直流电源ASR-2100 1000VA可编程交流/直流电源
ASR-2050R 500VA可编程交流/直流电源
ASR-2100R 1000VA可编程交流/直流电源
