产品概述

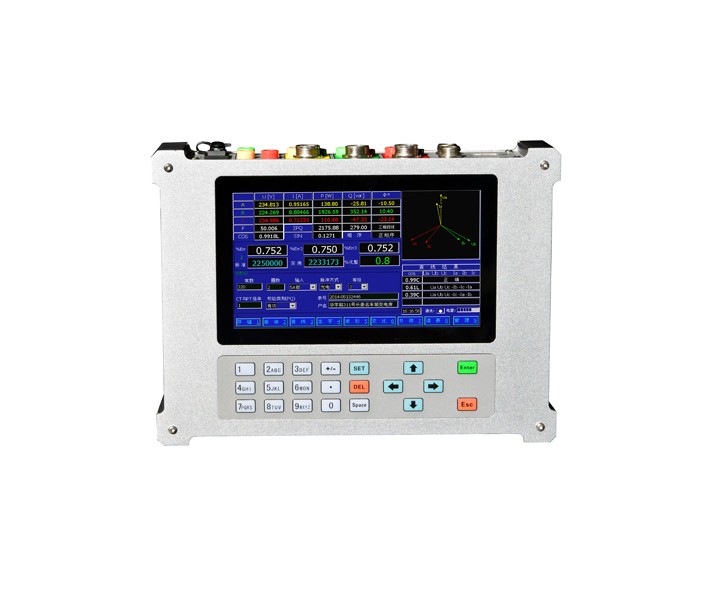

本设备采用了800*480分辩率的点阵式液晶显示屏、汉字提示，可汉字手写输入，具有十分友好的人机界面。适于给现场校验电能表或其它电工仪表。也适合于实验室的交流电参数的精密测量及多种电工仪表的校验，并可作为精密成套电能表校验装置的标准部分。
功能特点
1.小型便携化设计，重量轻，携带轻巧方便；
2.操作界面简洁设置方便，轻松快速校验；
3.大屏幕TFT16位真彩色液晶显示，带触摸屏，汉字手写输入，操作方便；
4.电量追补率测试和计算功能，解决因故引起的计量计费争议；
5.支持,串口,USB口,WIFI,可以支持U盘，键盘，扫描枪,微型打印机等外设；
6.通过平板电脑或者手机直接扫描仪器二维码,可以WIFI无线操控。在线帮助；
7.与精度相关核心电路有防腐蚀防尘防潮屏蔽处理，精度长期稳定性更高；
8.仪器电源电压范围宽(85-500V)，可直接通过开关选择现有任何计量现场测试线路供电，另外仪器内部配有大容量锂电池；
9.可以完成特需的或者没有带载能力的现场完成测试和校验；
技术参数
电压量程 | AC 30-480V | ||
电流量程 | 端子输入 | 5A | |
钳表输入 | 5A 20A 100A 500A 1000A | ||
(一倍过载) | 钳表输入 | 5A | ±0.2% |
20A、100A、50A、1000A | ±0.5% | ||
电能脉冲常数 | 5A | FL=36000P/kWh FH =3.6×10000000P/kWh (开机默认) | |
其它 | FL=36000×5/ 额定电流(P/kWh) (开机默认) | ||
FH=3.6×10000000×5/额定电流(P/kWh) (开机默认) | |||
可编程脉冲范围 | F=3600P/kWh至3.6×100000000 （用户设置,步长X10） | ||
频率 | 45-55Hz | ||
相位测量范围 | -180 ～+180度 | ||
互感器变比 | ±0.5% | ||
电压影响 | < ±0.01% | ||
频率影响 | ±0.01%(45-55Hz) | ||
温度影响 | < ±5ppm/`C (典型） |
24小时变差 | (0.1级)< ±0.02% (0.5级)< ±0.01% | ||
基 本 误 差 | U.I 谐 波 测 量 | ||
端子输入 | 测量范围 | 2-51次谐波 | |
有功电能 | ±0.1% ±0.05% | 测量精度 | ±0.01% （相对于100%基波) |
无功电能 | ±0.1% | 其 它 技 术 指 标 | |
功率 | ±0.1% ±0.05% | 电 源 | AC 85V-500V |
电压 | ±0.1% ±0.05% | 功 耗 | 约8VA |
电流 | ±0.1% ±0.05% | 电 池 | 连续开机约4小时 |
频率 | ±0.05Hz | 环境温度 | -20`C -- +40`C (保证准确度） |
相位 | ±0.1度 ±0.05%度 | 相对湿度 | 40%-95% 无结露 |
重量 | < 4kg | 预热时间 | < 3分钟 |
外形尺寸 | (长)251 X (宽)185 X (高)66mm |
参考标准
DL/T 5137-2001
