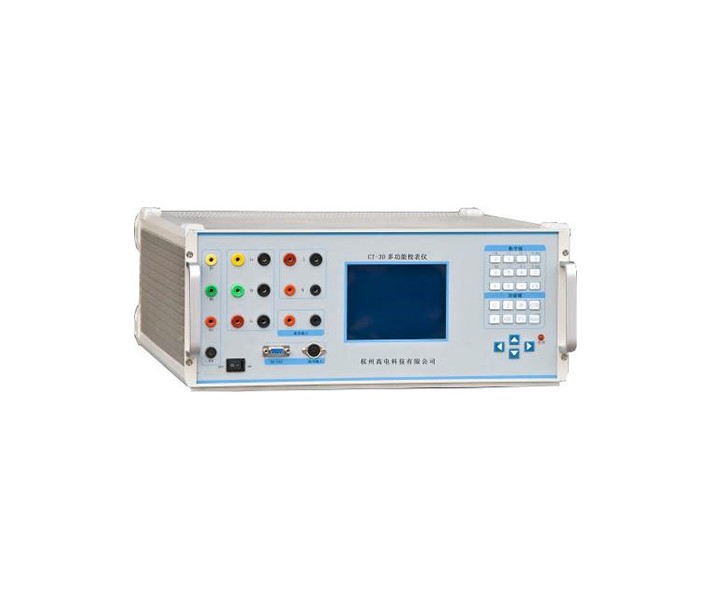

产品概述
该产品采用强大的DSP数字处理系统及高精度A/D、D/A转换器，采纳用户的使用心得，集多年电测仪器研发之大成。功能强大，表源一体，不需另配标准表即可手动或自动校验各种指示仪表、电能表、变送器。
功能特点
◇基于DSP的数字信号合成和数据采集处理技术，使得装置输出稳定可靠。
◇装置综合误差0.05级，精度高、指标优。
◇配置强大的微机管理平台，可通过微机校验、传输、打印及数据管理。
◇电压、电流量程可根据被试表设定，自动换档。
◇大屏幕液晶显示，弹出式中文菜单，光标任意移动，提供在线帮助提示，操作简便，显示内容丰富。
◇可输出交直流电压、电流，配有功率，频率，相位，功率因数及交直流电压电流标准，校验时，可同时显示一次及二次值，自动计算并显示校验误差，校验结果可存储、预览。
◇装置具有外部软件校准功能。
◇负载能力强，可直接带1uF电容（100V档）
◇多重保护：电源联动保护、限流保护、自动关闭功放输出等。
◇严格的过载试验、颠震试验、误操作试验、高温老化试验，可靠性异常好。
◇德国标准机箱，体积小、重量轻，便于携带。
技术参数
项目 | 指标 | |
电压 | 交流量程 | 基本量程：25V、100V、250V、600V |
自动量程：15V～600V | ||
直流量程 | 基本量程：75mV、25V、100V、250V、600V | |
自动量程：15V～600V | ||
调节范围 | 0～130% UN | |
调节细度 | 0．002%UN | |
最大输出容量 | ≥20VA/相 | |
精度 | 0．05级 （75mV为0.1级） | |
电流 | 交流量程 | 基本量程：0.1A、1A、5A、25A |
自动量程：0.05A～25A | ||
直流量程 | 基本量程：20µA、200µA、2mA、20mA、0.1A、1A、5A、25A | |
自动量程：20µA～20mA及0.1A～25A | ||
调节范围 | 0～130%IN(25A档，0～120%) | |
调节细度 | 0．002%IN | |
最大输出容量 | ≥20VA/相 | |
精度 | 0．05级 | |
频率 | 调节范围 | 40HZ～70HZ |
调节细度 | 0.01HZ | |
调定值精度 | ±0.01HZ | |
相位 | 调节范围 | 0～359.99° |
调节细度 | 0.01° | |
精度 | ±0.2°(额定电压、电流满量程输出时) | |
三相功率精度 | 0.05级（无功为0.1级） | |
三相电压对称度 | 三相四线120°±0.2°， 三相三线60°±0.2° | |
电压电流波形失真度 | < 0.3% | |
电压、电流、功率稳定度 | ≤0.01%(1分钟) | |
测量精度 | 0.01级（0～±20mA、0～±5V） | |
装置综合误差 | 0.05% | |
在线测量电压范围 | 20V-120V | |
在线测量电流范围 | 1A-6A | |
在线测量精度 | 0.3级 | |
体积 | 432×428×175 | |
供电电源 | 220V±10% | |
