产品概述

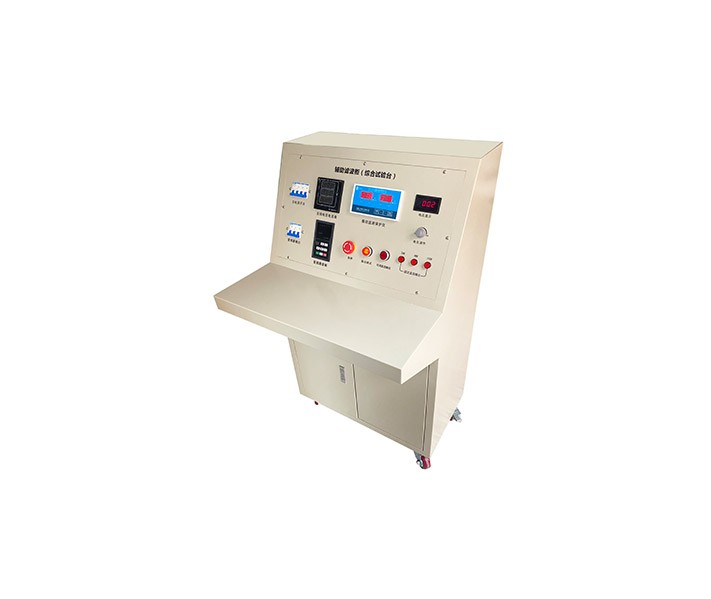

辅助滤波柜（综合试验台）用于对柜内各种电器动作实验，以及测量装在柜体上的风机的振动，它能提供变频电源和直流电源，便于对柜子的检测，提高工作效率。
功能特点
★ 额定工作条件：
环境温度-10℃～50℃；
相对湿度 <85%（不结露）
★输入电源：三相四线AC 380V（+10%），50Hz
★外形尺寸：宽660mm ×深620mm ×高1170mm
★重量：150kg
★ 输出：
1、三相AC380V固定输出,单相AC 220V固定输出 各一组
2、变频器输出 一组
IN:3AC 380V/50Hz；OUT：3AC 440V/0～100Hz 7.5KW
3、直流固定电压DC24V/DC48V/DC110V 2A输出 各一组
4、直流DC 0～250V 5A可调电压 输出 一组
5、振动测试仪（两路） 一台
技术参数
1）变频器输出
1、将试验台变频器输出端线与风机相连，以及试验台的接地端与地可靠连接
2、接上输入电源，推上总电源开关
3、根据风机的额定电压，频率等参数，将变频器参数设置好，具体设置详见变频器
操作说明书
4、变频器参数设置好后，将变频器输出空开推上，然后按变频器操作面板上的RUN
运行变频器输出。
5、试验完毕后，按变频器操作面板上的STOP，关闭变频器输出，然后断开变频器输出空开，关闭总电源开关，拆除连线。
2）固定直流电压输出
1、根据所需电压，选择好相应电压输出端口，将线相连，以及试验台的接地端与地可靠连接
2、接上输入电源，推上总电源开关
3、根据所选电压，按相应按钮电压的按钮，此时相应按钮灯亮，表示该电压已经输出
4、试验完毕后，将按钮复位，关闭总电源开关，拆除连线
3）直流可调电压输出
1、将可调直流输出电压线与所需试验设备相连，以及试验台的接地端与地可靠连接
2、调节电压电位器，调至所需电压，然后按下可调直流输出按钮，此时按钮灯亮，表示该电压已经输出
3、试验完毕后，将按钮复位，关闭总电源开关，拆除连线
4）振动测试
1、将传感器安装柜体相应位置，然后将连线与试验台相连，以及试验台的接地端与
地可靠连接
2、接上输入电源，推上总电源开关
3、按下振动测试按钮，此时振动监测保护仪得电，进入振动测试，具体操作详见振动监测保护仪说明书
4、试验完毕后，将按钮复位，关闭总电源开关，拆除连线
5）三相固定AC380/220V输出
接上输入电源，推上固定电压空开，电压输出
