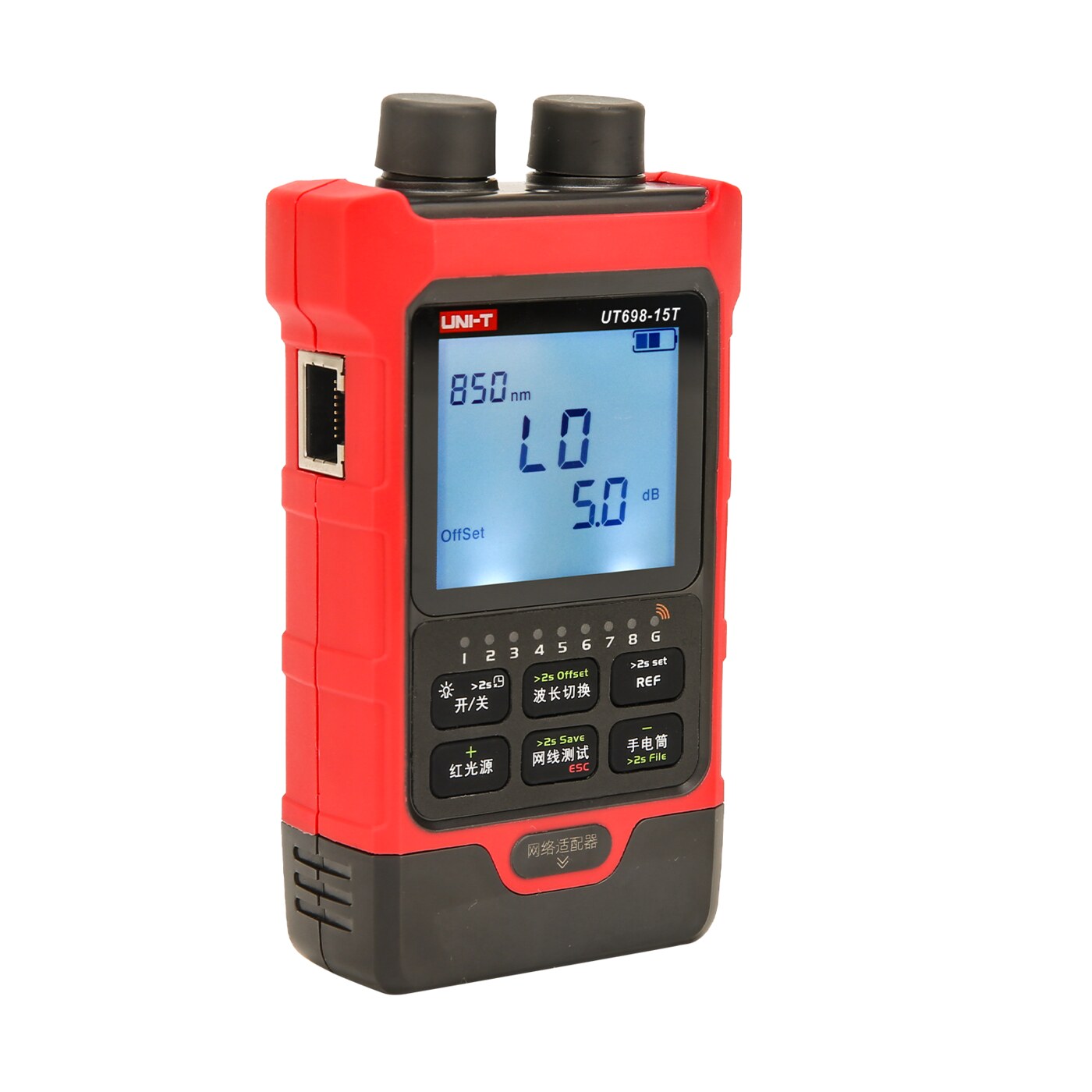

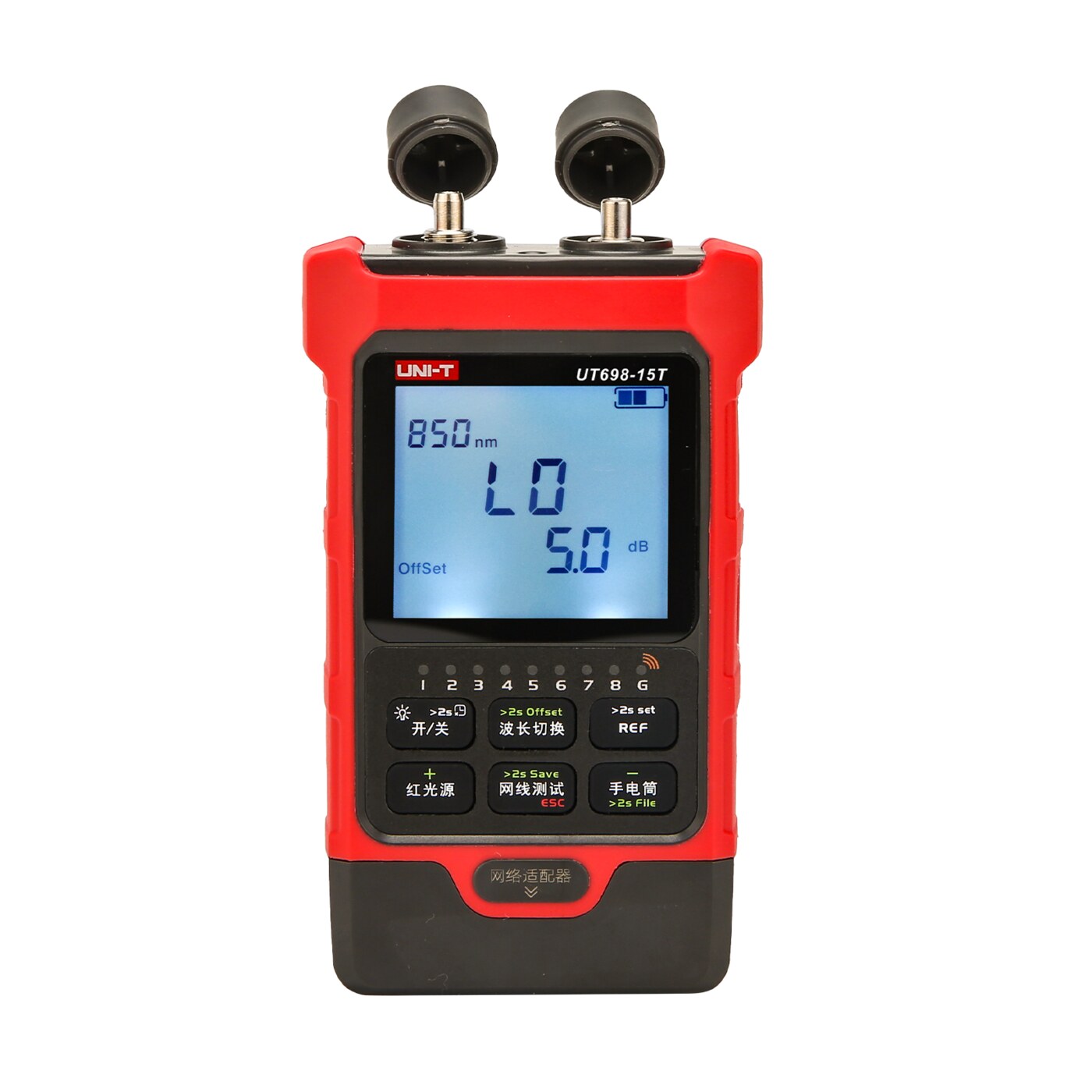

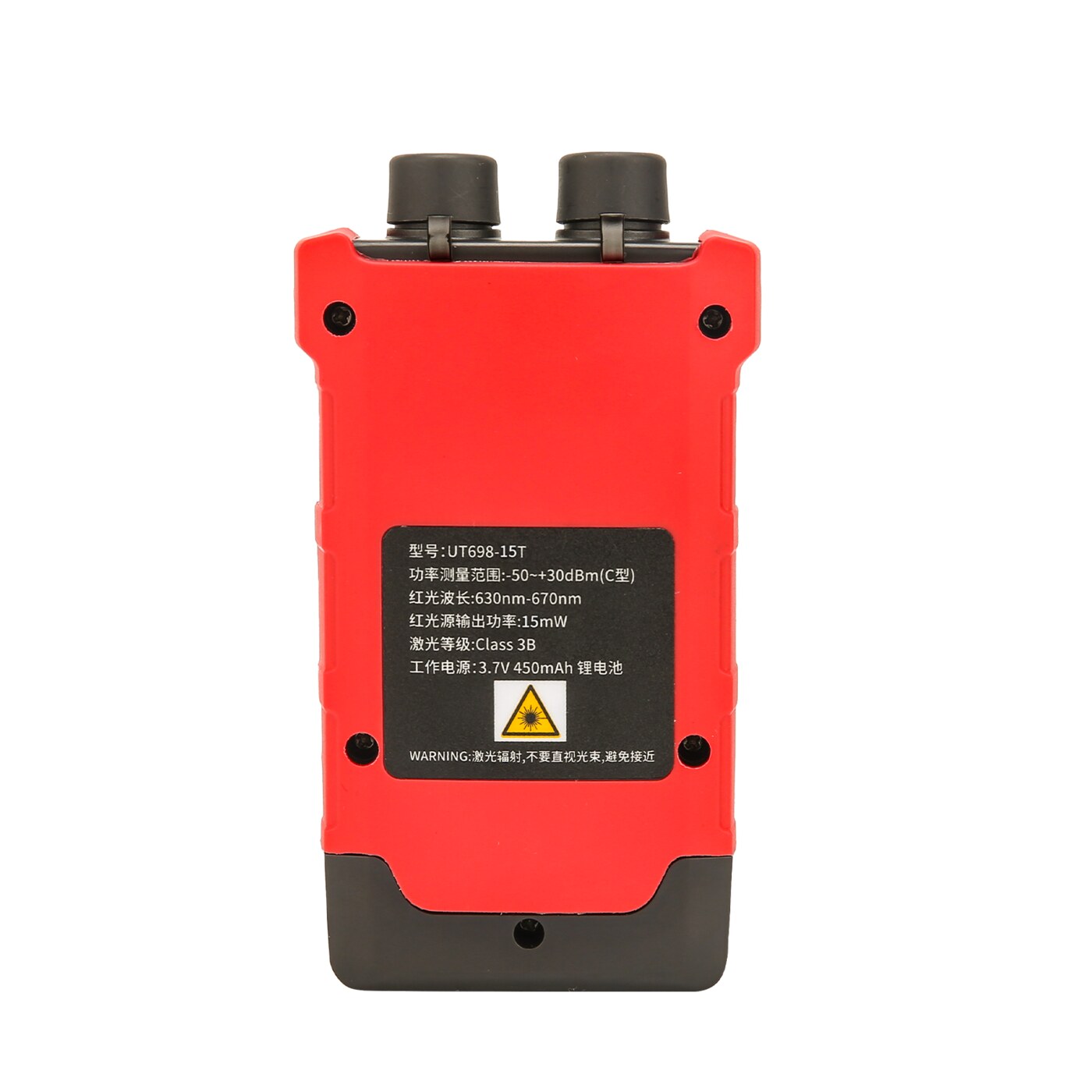

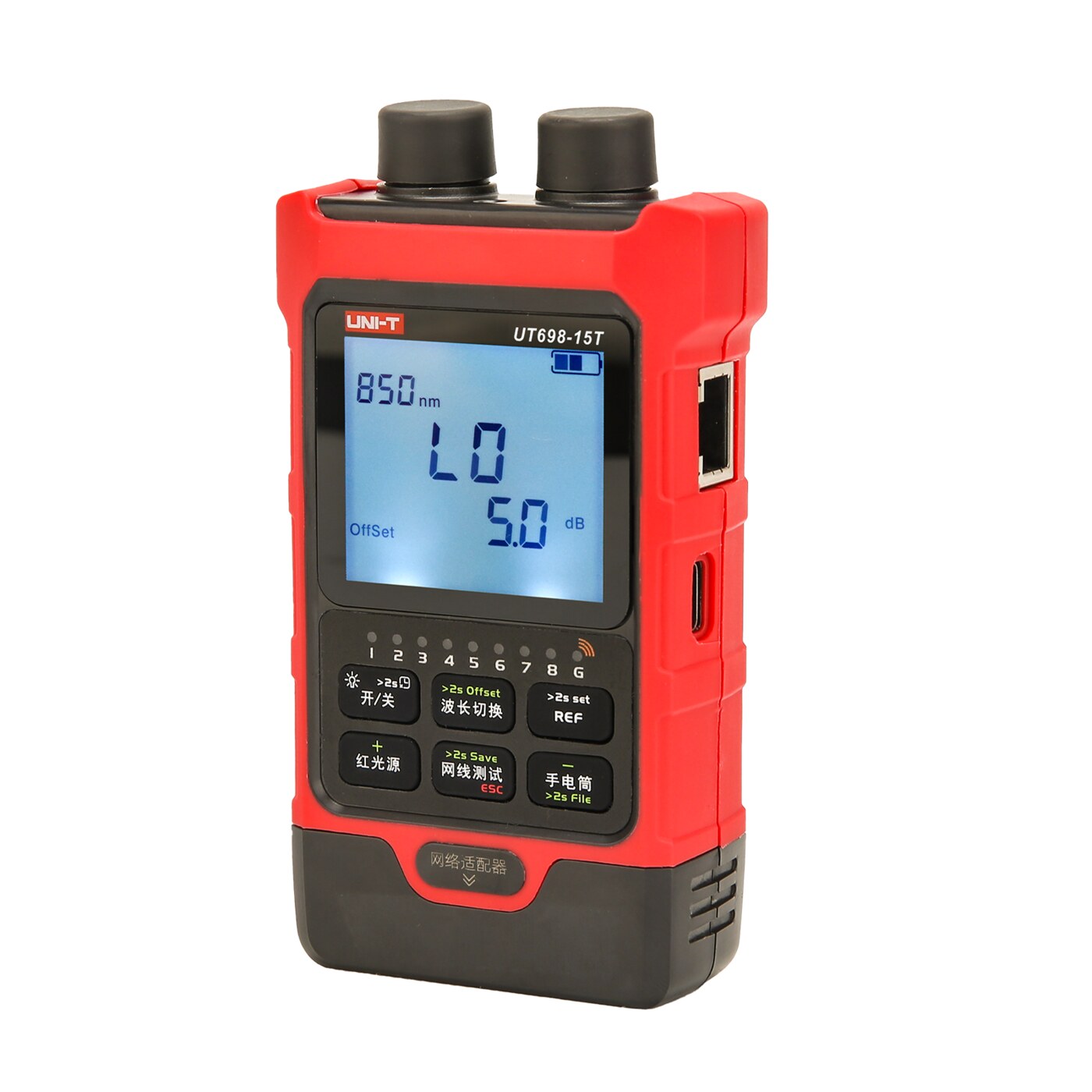

UT698-15KIT七合一光功寻线仪

型号:UT698-15KIT
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

UT698-30KIT七合一光功寻线仪是一款集光功率测量、红光寻断点、NCV检测、网线寻线、网络对线、网线水晶头压接口检测,手电筒于一体的多功能光纤网络测试工具,减少了携带多种仪器的麻烦。专为通信工程师、网络运维人员及安防监控技术人员设计,可大幅提升光纤及铜缆网络的安装、维护及故障排查效率。

产品特点

UT698-15KIT产品主要特点

15mW红光光源输出,发光稳定、光源强劲,快速检测光纤断裂、弯曲、连接器污染等故障点,通过红光透射可视化定位故障位置
一键切换十大波长:850nm/980nm/1270nm/1300nm/1310nm/1490nm/1550nm/1577nm/1625nm/1650nm
光功率测量范围: -50~+30dBm( C型)
NCV非接触验电:无需接触电线,就能检测电线是否带电,保障操作人员安全
可以检测水晶头的压线质量,快速判断水晶头是否压接良好,是否存在接触不良等问题
网线寻线:无需剥开线缆绝缘层,就能在众多线缆中快速找到目标网线,可寻线的网线长度最长可达600米
网线线序测试:检测网线两端的水晶头是否按照标准线序压制,避免因线序错误导致网络通信异常LED照明,便于在黑暗环境下查线施工
500组数据存储方便作业后查阅
2.5mm通用接口,适用于多种接口光纤 内置450mAh可充电锂电池,使用Type-C接口充电

其他型号

型号产品名称功率测量范围红光源输出功率对线类型寻线类型压接口测试NCV照明功能PC软件电源供电
UT698-30KIT七合一光功寻线仪-30~+50dBm30mW线序检测模拟/数字有有有有450mAh锂电池
UT698-15KIT七合一光功寻线仪-30~+50dBm15mW线序检测模拟/数字有有有有450mAh锂电池

技术指标

型号

UT698-15KIT

UT698-30KIT

七合一功能

光功率+红光笔+线序检测+寻线+压接口检测+NCV+手电筒

主机

光功率计功能

探测器类型

InGaAs

波长响应范围

700-1700nm

功率计接口

2.5mm通用接口

校准波长

850nm/980nm/1270nm/1300nm/1310nm/1490nm/1550nm/1577nm/1625nm/1650nm

测量范围

-50~+30dBm

准确度*

±0.4dB(1310nm/1490nm/1550nm/1625nm)
±1dB(850nm/1300nm/980nm/1270nm/1577nm/1650nm)

分辨率

0.01dBm

显示单位

dBm,dB,W(mW uW nW自动切换)

频率识别

270Hz/330Hz/1k/2kHz

数据存储

500组

波长记忆

√

用户自校准

√

相对值测量

√

红光功能

输出功率

15mW

30mW

红光源接口

2.5mm通用接口

红光波长

650±20nm

输出模式

CW/2±1Hz闪烁

网络线序功能

适用网络

UTP/STP 网络线

网线接口

RJ45 (8P8C+G)

测试类型

网线顺序

测试距离

最大600m

寻线功能

寻线模式

模拟&数字模式

探测距离

600m

压线功能

压接口检测

RJ45 8pin: >10cm

其他功能及规格

LED照明

白光

屏幕背光

√

自动关机

√

电池低电量

√

PC端数据传输

√

充电指示

√

充电接口

USB Type-C接口

主机电池

3.7V 450mAh聚合物锂电池

主机尺寸

114*65*29mm

主机重量

约110g

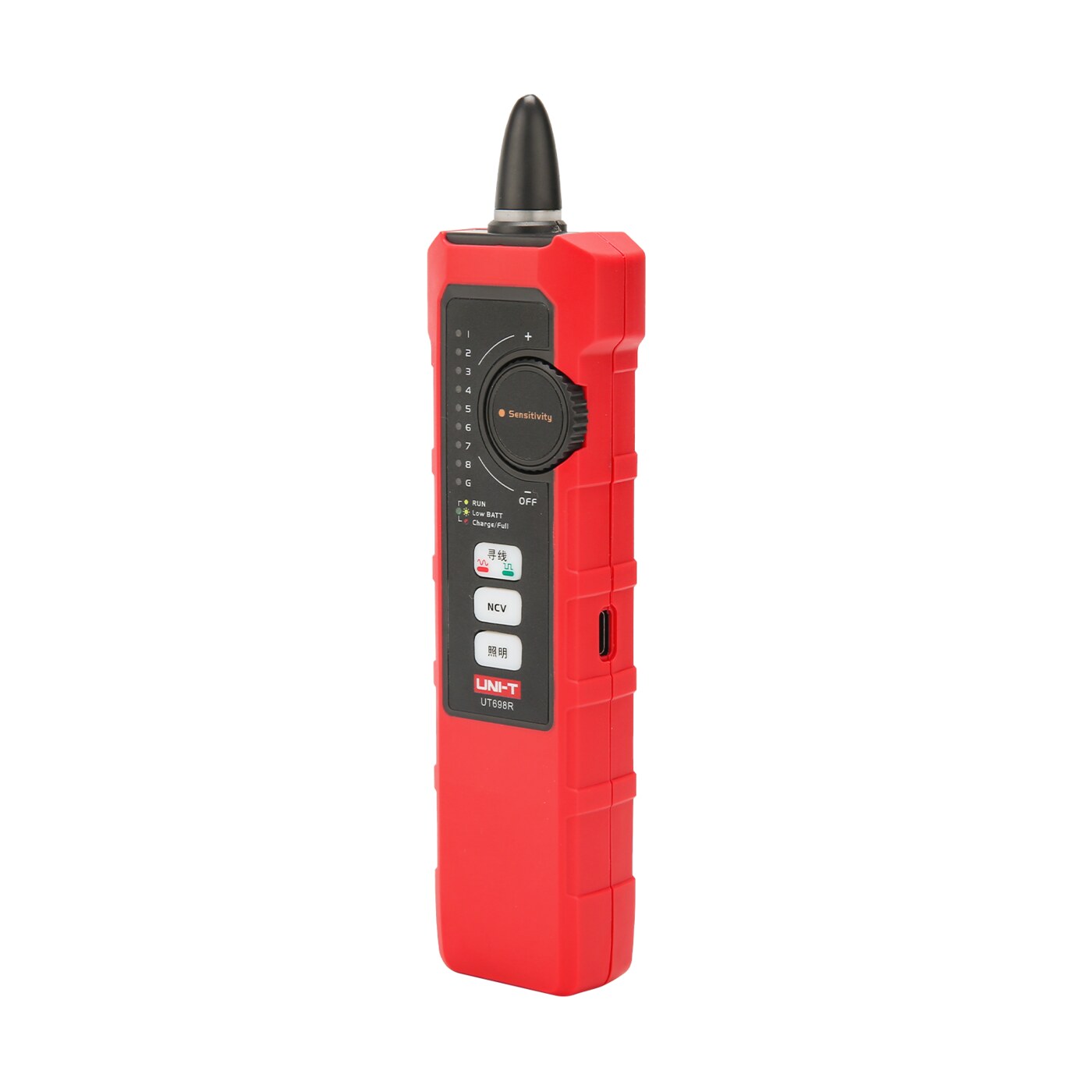

接收器

非接触验电功能

非接触电压检测

AC 90V-1000V

指示灯

LEDx1(环形)

手电筒功能

辅助照明

√

其他功能及规格

寻线灵敏度调节

√

探测指示灯

有,LEDx1(环形)

音频接口

3.5mm接口

测试接口

RJ45x1

线序指示灯

LEDx9

状态指示灯

LEDx3

充电接口

USB Type-C接口

主机电池

3.7V 450mAh聚合物锂电池

工作温湿度

-10~50℃@使用; 0~45℃@充电。<90% 不结露

存储温湿度

-20~45℃

接收器尺寸

180mm x 45mm x 26mm

*测试条件:23℃+2℃,40%-60%RH,使用标准测试线

准确度范围:-40dBm~+23dBm,其余参考如下:

±0.8dB:+23dBm~+26dBm,-45dBm~-40dBm@1550nm

± 3.0dB:+26dBm~+30dBm,-50dBm~-45dBm@1550nm

*测试距离受环境条件及视觉敏感度影响
