产品概述

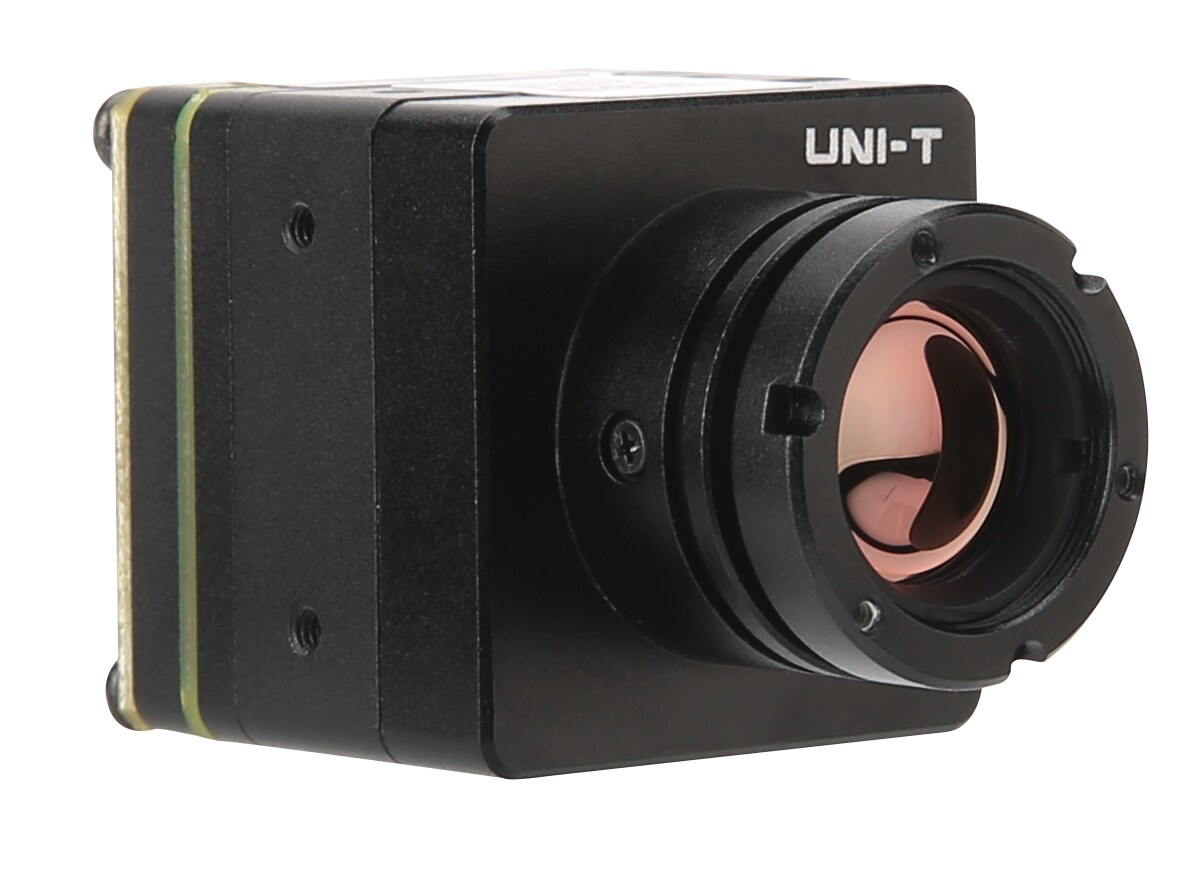

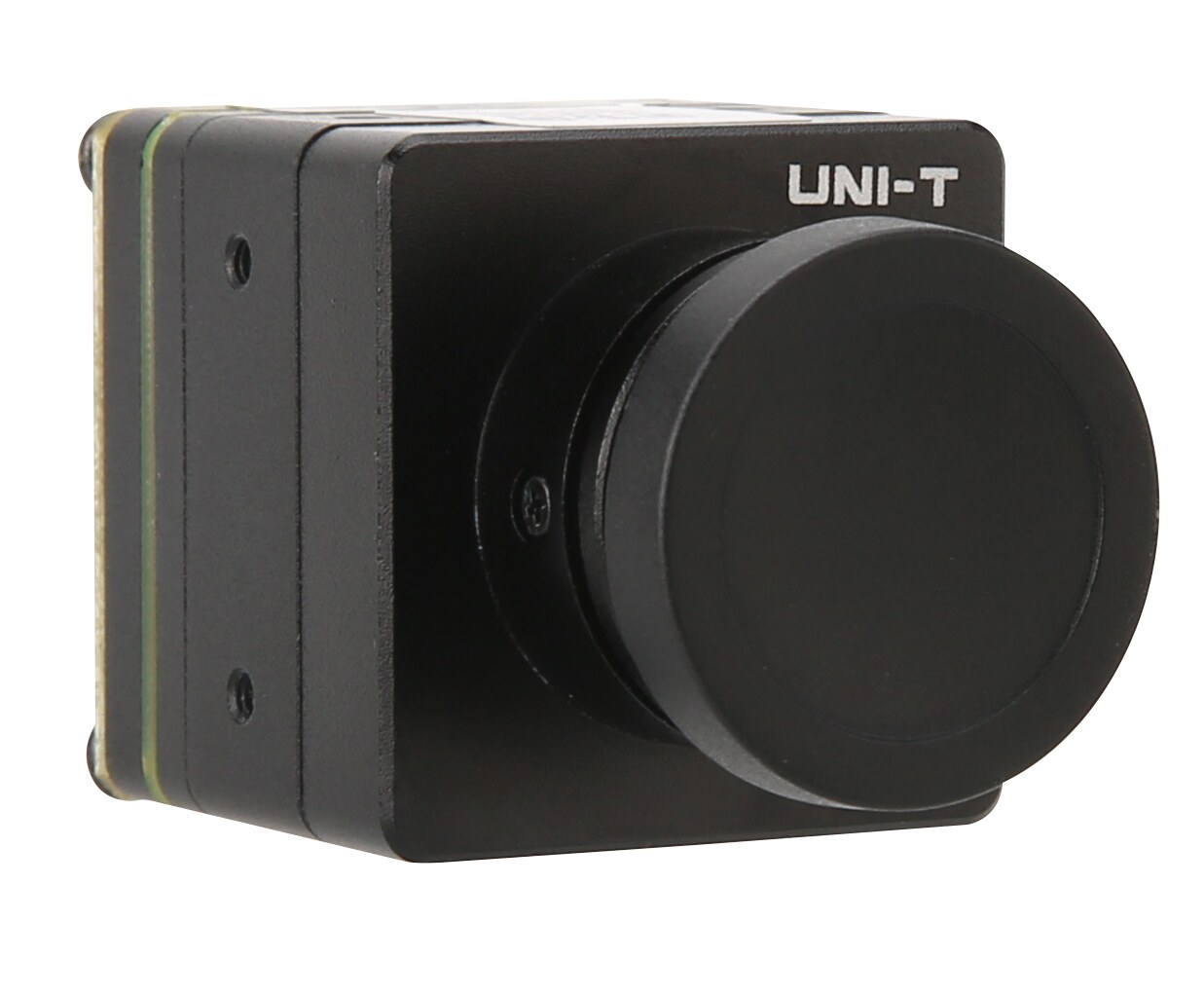

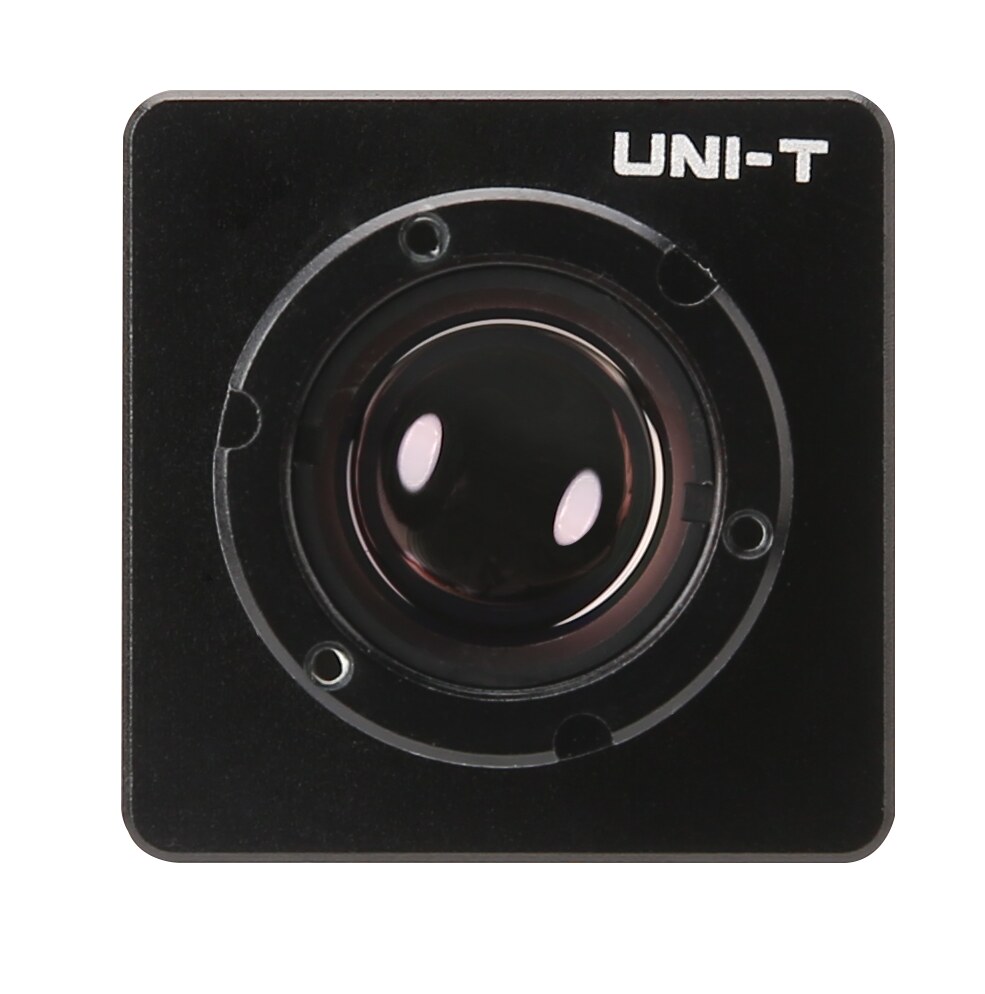

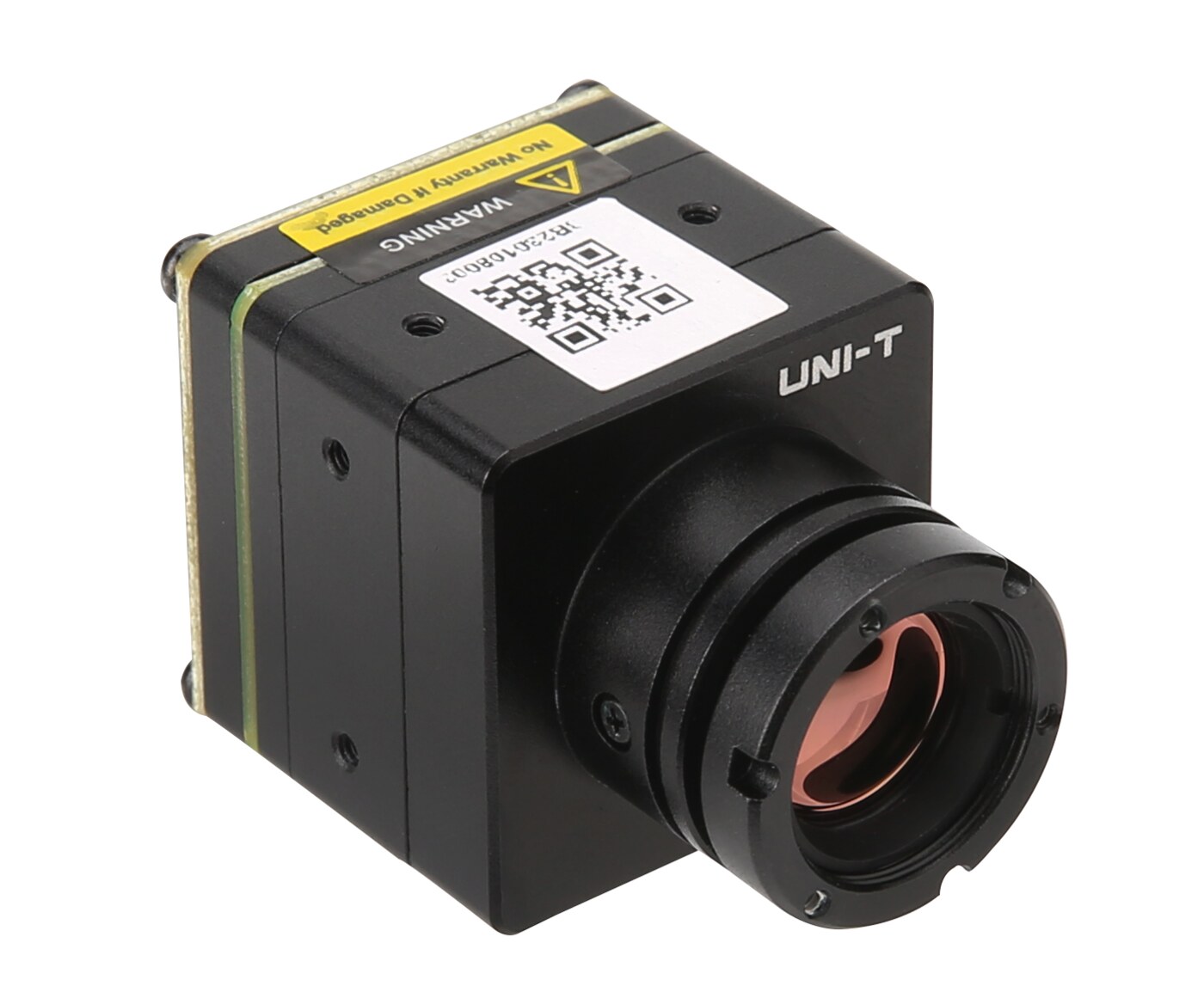

UTi536A机芯采用了晶圆级探测器，配备高性能处理器及高效的图像/温度算法，保证了图像的清 晰度和温度的准确性。同时，机芯提供了兼容性很高的USB接口，方便客户二次开发。小型化的尺寸， 可以满足各类热成像机型。

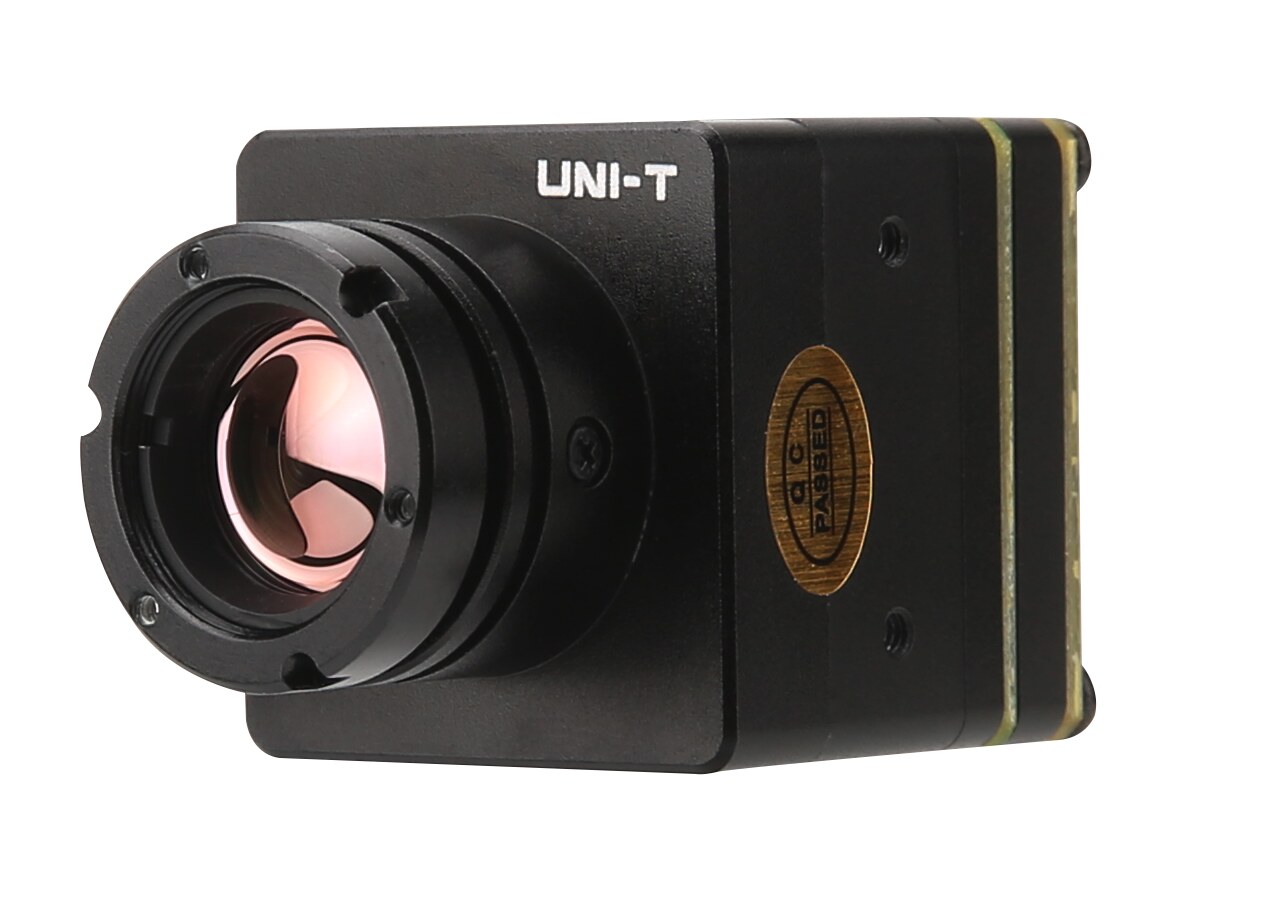

产品特点
◼ 分辨率：400x300
其他型号
| 型号 | 产品名称 | 测温范围 | 红外分辨率 | 视场角 | 帧频 | 对焦方式 | 数据传输方式 | 视频回放 | 其它 |
|---|---|---|---|---|---|---|---|---|---|
| UTi537A | 红外热成像测温机芯 | -20℃~550℃ | 640x512 | (H)20.09°x(V)19.37° | 30Hz | 手动调焦 | 网线传输 | 支持 | 支持二次开发 |
| UTi537B | 红外热成像测温机芯 | -20℃~550℃ | 640×512 | 46°×37° | 30Hz | 手动调焦 | USB数据传输 | 支持 | 支持二次开发 |
| UTi536B | 红外热成像测温机芯 | -20℃~550℃ | 400×300 | 28.8°×21.5° | 25Hz | 手动调焦 | USB数据传输 | 支持 | 支持二次开发 |
| UTi536A | 红外热成像测温机芯 | -20℃~550℃ | 400×300 | 29°×21.5° | 30Hz | 手动调焦 | USB数据传输 | 支持 | 支持二次开发 |
技术指标
| 探测器性能 | ||||||||||||||||
| 探测器类型 | 非制冷氧化钒红外焦平面探测器 | |||||||||||||||
| 红外分辨率 | 400x300 | |||||||||||||||
| 像元尺寸 | 12 μm | |||||||||||||||
| 红外响应波段 | 8～14 μm | |||||||||||||||
| 帧频 | 25Hz | |||||||||||||||
| 热灵敏度/NETD | <45mK（@f/1,300K） | |||||||||||||||
| 光学性能 | ||||||||||||||||
| 调焦 | 手动 | |||||||||||||||
| 镜头 | 定焦无热化 f9.5mm F1.0 | |||||||||||||||
| 视场角 | 29°（H）x21.5°（V），36.8°（D） | |||||||||||||||
| 测温功能 | ||||||||||||||||
| 测温范围 | -20℃~＋150℃,0℃~＋550℃ | |||||||||||||||
| 测温精度 | ±3℃或读数的±3%(取最大值) | |||||||||||||||
| 测温方式 | 中心点测温、全屏最高温、最低温显示 | |||||||||||||||
| 温度原始数据 | 支持 | |||||||||||||||
| 图像处理 | ||||||||||||||||
| 图像显示 | 垂直镜像/水平镜像 | |||||||||||||||
| 图像调整 | 对比度(0-100),亮度(0-100) | |||||||||||||||
| 图像处理 | 2D/3D 降噪、图像对比度拉伸、超分 x2/x4 | |||||||||||||||
| 调色板 | 7 种调色板可选(包括铁红,彩虹,黑白等),可定制色标 | |||||||||||||||
| 数字变倍 | 一倍，二倍，三倍 | |||||||||||||||
| 视频输出 | ||||||||||||||||
| 模拟视频输出 | NA | |||||||||||||||
| 数字视频输出 | Y8 | |||||||||||||||
| 接口 | ||||||||||||||||
| 输入电源电压 | DC:5V±0.25V | |||||||||||||||
| 功耗 | <0.9W | |||||||||||||||
| 通信接口 | USB | |||||||||||||||
| 存储接口 | NA | |||||||||||||||
| 环境参数 | ||||||||||||||||
| 工作温度范围 | -40℃~＋60℃ | |||||||||||||||
| 储存温度范围 | -45℃~＋70℃ | |||||||||||||||
| 湿度 | 10%～95%RH,非冷凝 | |||||||||||||||
| 尺寸 | 28mmx28mmx25.5mm(不含镜头) | |||||||||||||||
| 重量 | <45g(含镜头) | |||||||||||||||
