规格参数
产品概述

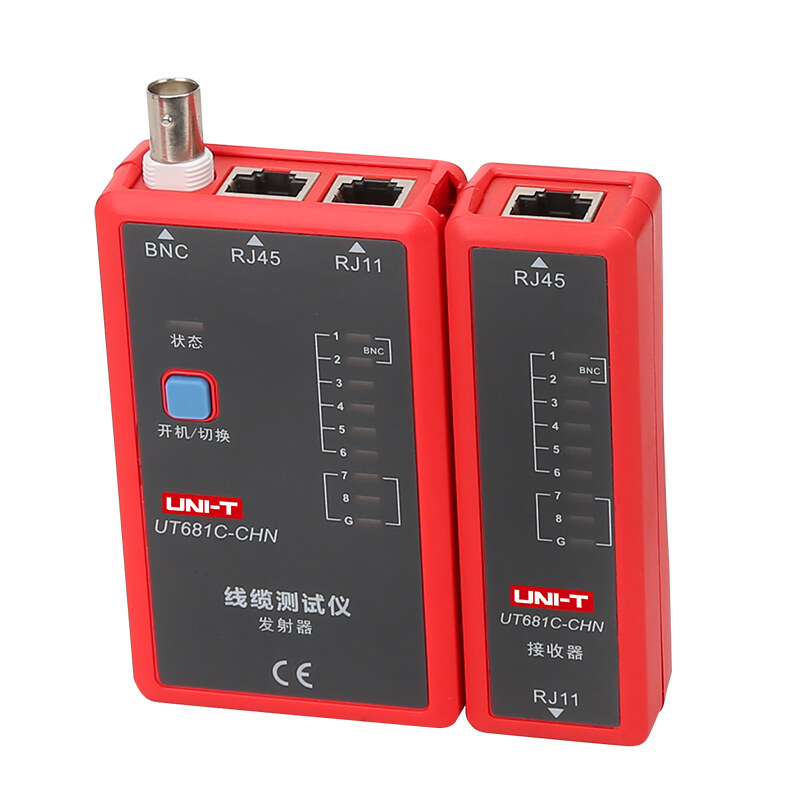

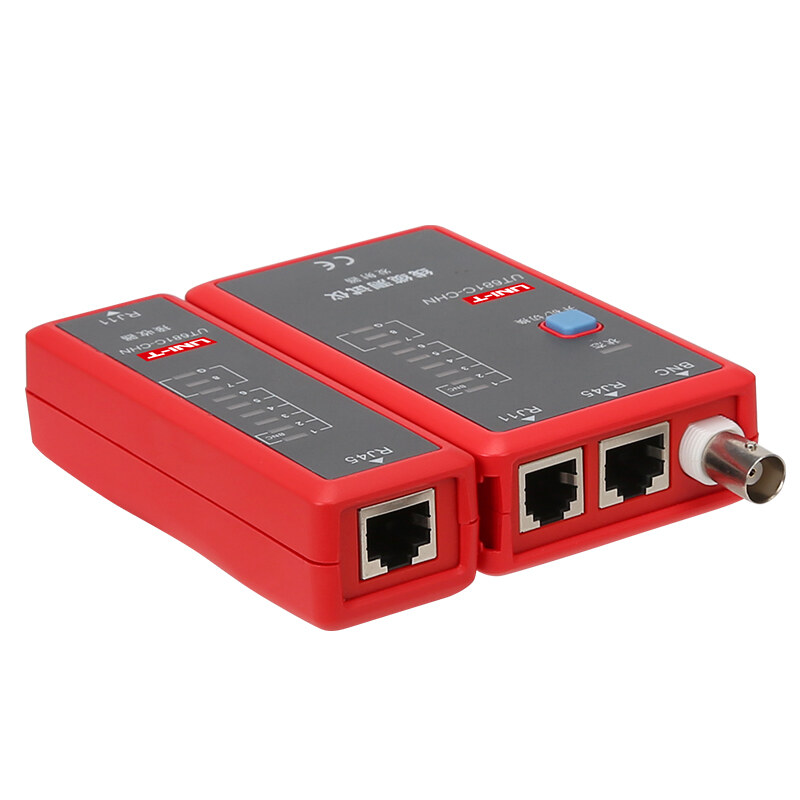

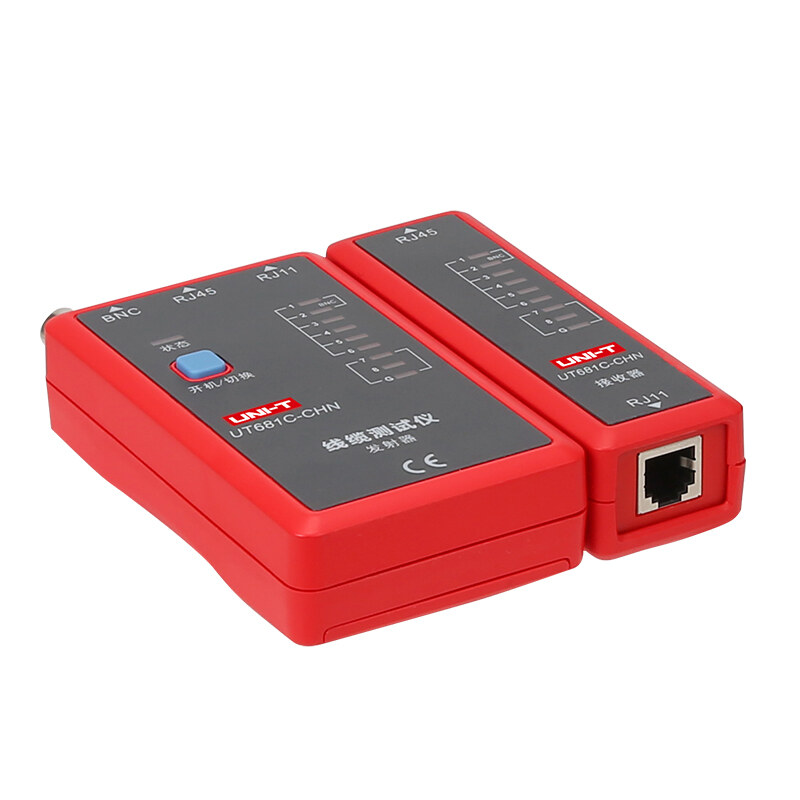

UT681系列产品是针对网线，电话线，BNC线，高清数据线设计的高性价比的线缆测试仪。它能快速检测出网线，电话线，BNC线，高清数据线是否导通，短路，交叉，断路等正常或 异常情况，快捷，准确，便携
产品特点
网络线+电话线双用测试仪
RJ45网络线，RJ11电话线对线功能
网络线:屏蔽/非屏蔽测试
可视的LED状态显示.
自动检查线缆的开路，断路，短路，交叉。
快/慢两种检查模式可以自由切换
单按键操作方式
手动/自动关机(10 分钟没有操作)
低电压指示
认证：CE
供电方式:9V层叠电池
其他型号
| 型号 | 产品名称 | 适用线缆 | 对线类型 | 对线方式 | 故障诊断 | 电源供电 |
|---|---|---|---|---|---|---|
| UT681HDMI | 线缆测试仪 | / | HDMI/MINI-HDMI | / | / | 9V层叠电池供电 |
| UT681C-CHN | 线缆测试仪 | / | RJ45/RJ11/BNC | / | / | 9V层叠电池供电 |
| UT681L-CHN | 多功能线缆测试仪 | / | RJ45/RJ11 | / | / | 9V层叠电池供电 |
技术指标
| 项目 | 功能描述 | 产品型号 | 说明 |
| UT681C-CHN | |||

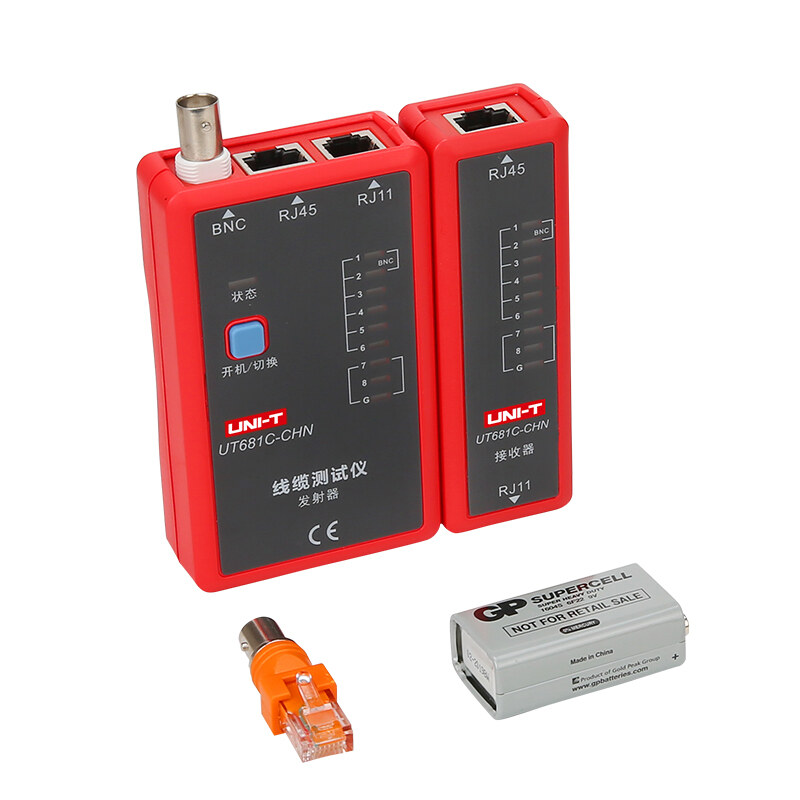

对线 功能 | 对线类型：RJ45/RJ11/BNC | √ | BNC测试用到RJ45转BNC接头 |
| 快速测试模式 | √ | 9个LED（LED1~LED8、LED_G）快速测试 | |
| 慢速测试模式 | √ | 9个LED（LED1~LED8、LED_G）慢速测试 | |
| 对通路、短路、断路和交叉等正常或异常情况测试 | √ | ||
| 网络线:屏蔽/非屏蔽测试 | √ | ||
| 手动关机功能 | √ | ||
| 自动关机功能 | √ | 无按键操作约10分钟后关机 | |
| 单按键操作 | √ | ||
| 供电方式：9V层叠电池供电 | √ | ||
| 低压检测 | √ | 小于约7.2V | |
使用 环境 | 工作温度:0~40℃ | √ | |
| 存储温度: -10~50℃ | √ | ||
| 工作湿度:20~80% RH | √ | ||
| 存储湿度:10~90% RH | √ | ||
| 海拔高度:≤2000米 | √ | ||
安规 标准 | CE EN61326-1:2013;EN61326-2-2: 2013 | √ |
