产品概述

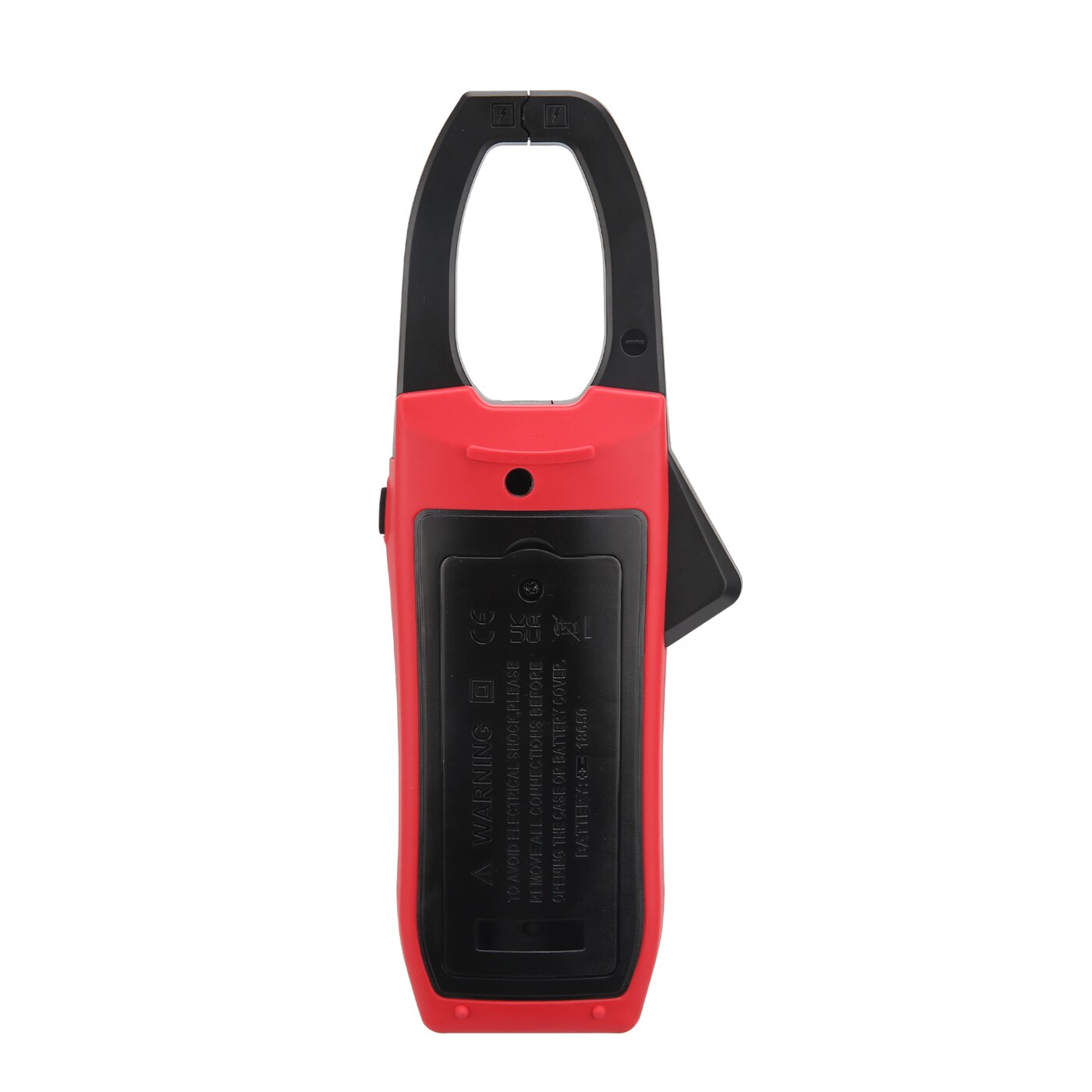

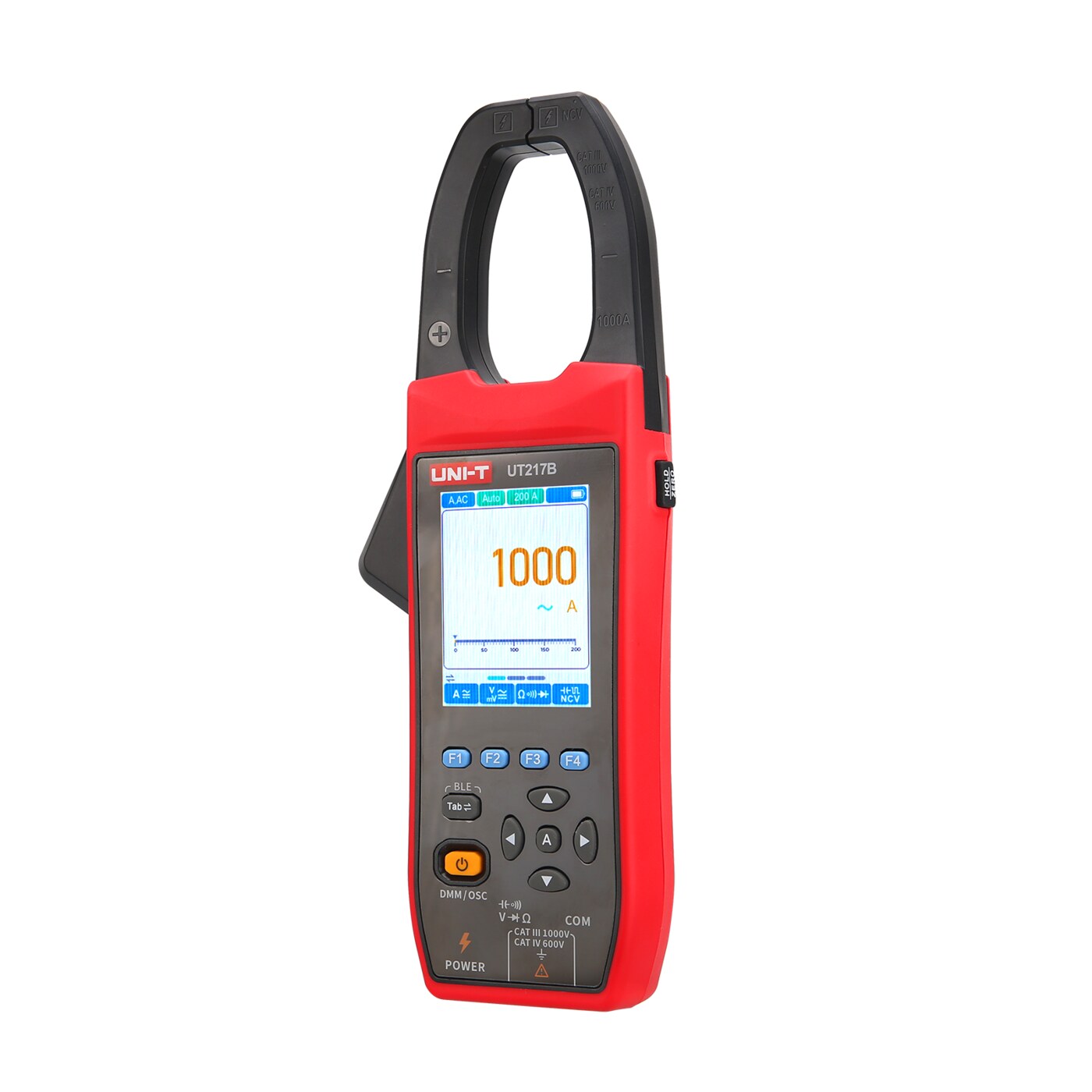

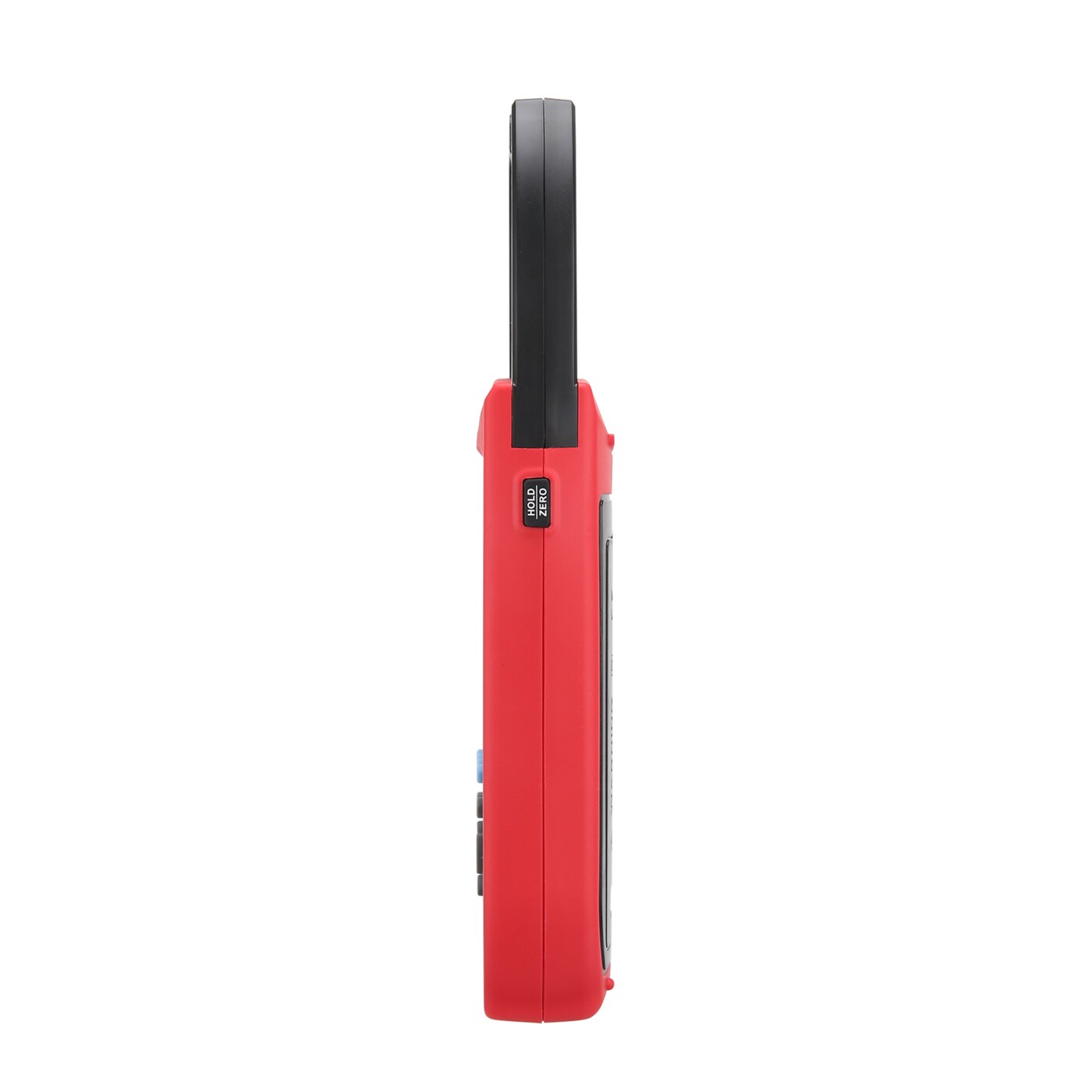

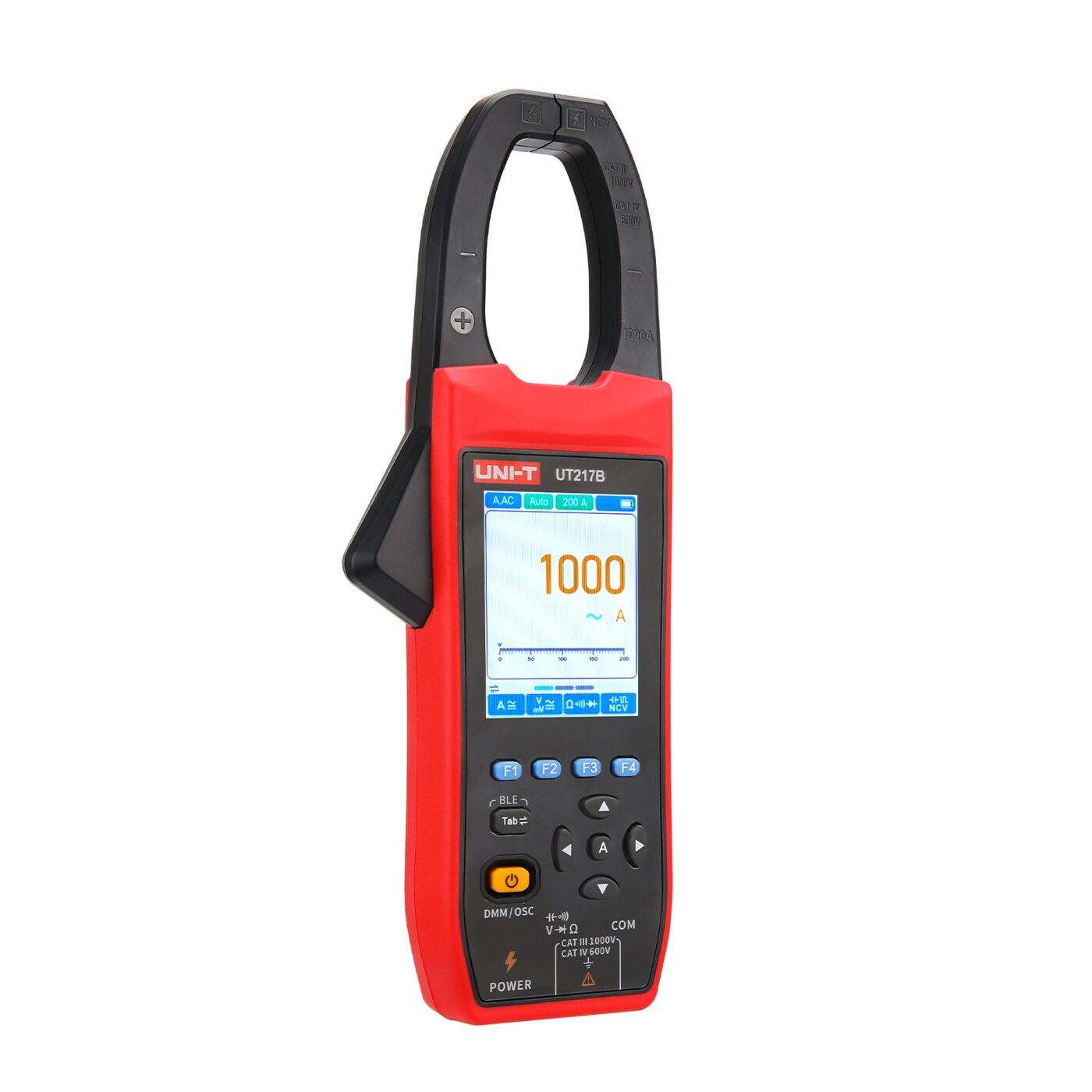

UT217B 示波型钳形表是一款集成了示波功能和钳形万用表的高性能测量工具。高配款能够测量高达 1000V 的交直流电压以及最高 1000A 的交直流电流，支持手机 APP 实时传输、记录万用表功能的数据。其示波功能可用于观测和分析电信号的波形、幅度和频率，使其成为电力系统检测和维修工作的理想选择；主要应用于电力、工业、制造、新能源、汽车等领域。
产品特点
1000A交直流钳形表+示波功能二合一；
带宽：电压 1MHz 、电流 1KHz；
20000计数真有效值自动量程钳形表；
示波器功能：可测量电流和电压波形，提供更全面的分析；
支持蓝牙连接手机APP：可实时传输、分析、存储万用表功能测量数据；
浪涌电流测量（仅交流电流）；
2.8英寸 高清液晶显示屏，全按键操作;
双主题显示，适应不同光线环境，确保显示效果更加清晰；
38mm窄边细长型开口设计；
Type-C充电，内置3.7V 2600mAh可充电锂电池，持久续航。
其他型号
| 型号 | 产品名称 | 显示位数/平均值/真有效值 | 钳口尺寸 | 交/直流电流 | 频率 | 交/直流电压 | 电阻/电容 | 温度 | 低通滤波 | 浪涌电流 | 示波通道 | 模拟带宽 | 实时采样率 | 其他 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UT217B | 示波型钳形表 | 20000/真有效值 | 38mm | 1000A | 1~20V支持 20.000MHz，高电压支持 40~1kHz | 1000V | 100.00MΩ/20 mF | 示波功能、万用表功能、APP传输数据 | ||||||
| UT217A | 示波型钳形表 | 20000/真有效值 | 31mm | 600A | 1~20V支持 20.000MHz，高电压支持 40~1kHz | 1000V | 100.00MΩ/20 mF | 示波功能、万用表功能、APP传输数据 |
技术指标
万用表部分 | ||||
功能 | 量程 | 分辨率 | 精度 | |
直流电压 | 20.000mV | 0.001mV | ±（0.1%+20dig） | |
200.00mV | 0.01mV | ±（0.1%+6dig） | ||
2.0000V | 0.0001V | ±（0.1%+5dig） | ||
20.000V | 0.001V | ±（0.1%+5dig） | ||
200.00V | 0.01V | ±（0.1%+5dig） | ||
1000.0V | 0.1V | ±（0.15%+5dig） | ||
交流电压 | 200.00mV | 0.01 mV | 频率范围：40Hz-1000Hz | ±（0.6%+10dig） |
2.0000V | 0.0001V | |||
20.000V | 0.001V | |||
200.00V | 0.01mV | |||
1000.0V | 0.1V | ±（0.8%+10dig） | ||
直流电流 | 20.00A | 0.01A | ±（2.0%+10dig） | |
200.0A | 0.1A | ±（2.0%+5dig） | ||
600A | 1A | |||
交流电流 | 20.00A | 0.01A | 频率范围：40Hz~1000Hz | ±（3.0%+10dig） |
200.0A | 0.1A | ±（2.5%+5dig） | ||
600A | 1A | |||
浪涌电流 | 20.00A | 0.01A | 频率范围：40Hz-1000Hz | ±（10.0%+10dig） |
200.0A | 0.1A | |||
600A | 1A | |||
电阻 | 200.00Ω | 0.01Ω | ±（0.8%+10dig） | |
2.0000kΩ | 0.0001kΩ | ±（0.3%+10dig） | ||
20.000kΩ | 0.001kΩ | |||
200.00kΩ | 0.01kΩ | |||
2.0000MΩ | 0.0001MΩ | |||
20.000MΩ | 0.001MΩ | ±（0.5%+5dig） | ||
100.00MΩ | 0.01MΩ | ±（5.0%+10dig） | ||
电容 | 2.000nF | 0.001nF | ±（5.0%+10dig） | |
20nF/200nF/2μF/20μF/200μF/2mF/20mF | * | ±（3.0%+10dig） | ||
频率 | 20.000MHz | 0.001MHz | ±（0.1%+5dig） | |
占空比 | 0.1%-99.9%（Typical:Vrms=1 V, f=100Hz） | 0.10% | ±（1.2%+3dig） | |
0.1%-99.9%（≥1 kHz） | ±（2.5%+10dig） | |||
二极管 | 3.0000V | 0.0001V | 开路电压3.2V | |
通断 | 0～200.0Ω | 0.1Ω | 蜂鸣器限值50Ω；00～200.0Ω均显示测量值，超过则显示“OL” | |
NCV | √ | |||
示波功能部分 | ||||
模拟带宽 | 电压 ：1MHz 电流：1KHz | |||
采样方式 | 实时采样 | |||
实时采样率 | 5.0 MSa/s | |||
通道数 | 1 | |||
输入阻抗 | ≥10 MΩ | |||
最大输入电压 | 最大峰值电压 1000V | |||
最大采样电流 | 最大峰值电流1000A | |||
扫描速度 | 2.5 us/div - 10 s/div | |||
时基精度 | ±(0.01 % + 0.1 div) | |||
灵敏度 | 30 mV/div - 500 V/div | |||
位移范围 | ±3格 case | |||
灵敏度精度 | ±(5%+0.2div) | |||
测量值 | 有效值、频率 、最大值、最小值、峰峰值、平均值 | |||
触发方式 | 自动 | |||
触发类型 | 上升沿 、下降沿 | |||
蓝牙通信 | √（可利用智能手机在手机端对万用表查看测量数据，进行远程控制，显示数据图表，并将测量数据以 CSV 格式存储，仅有万用表功能） | |||
自动关机 | √ | |||
真有效值 | √ | |||
显示模式 | DMM/OSC | |||
归零测量 | √ | |||
输入保护 | √ | |||
