规格参数
产品概述

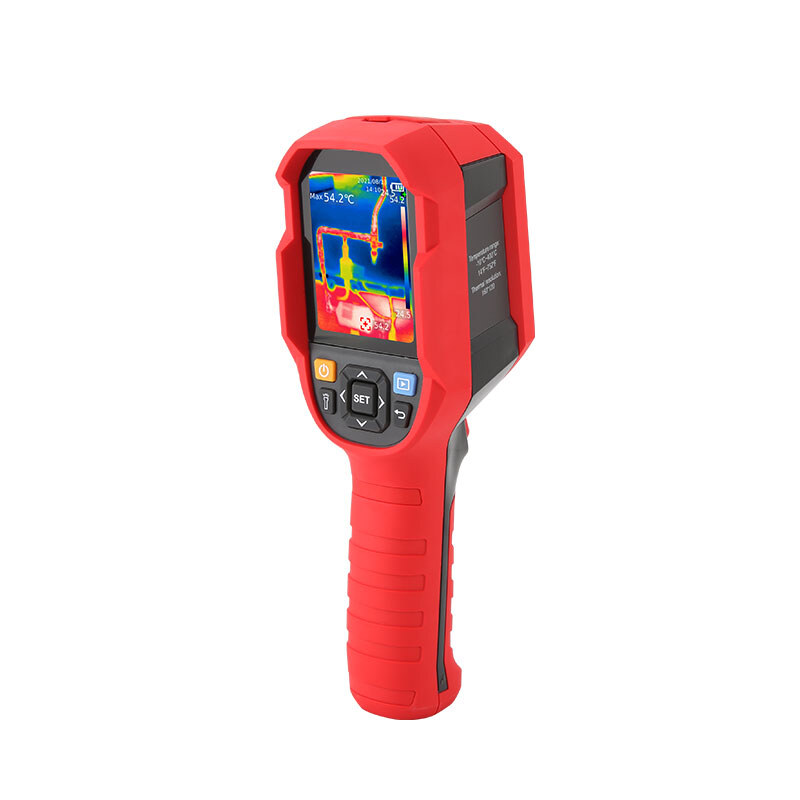

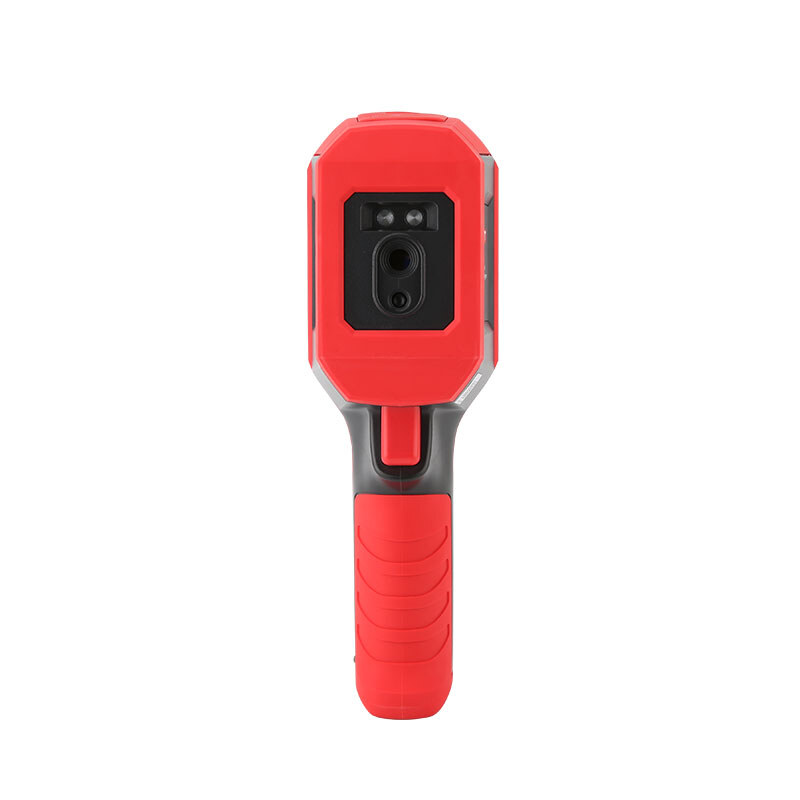

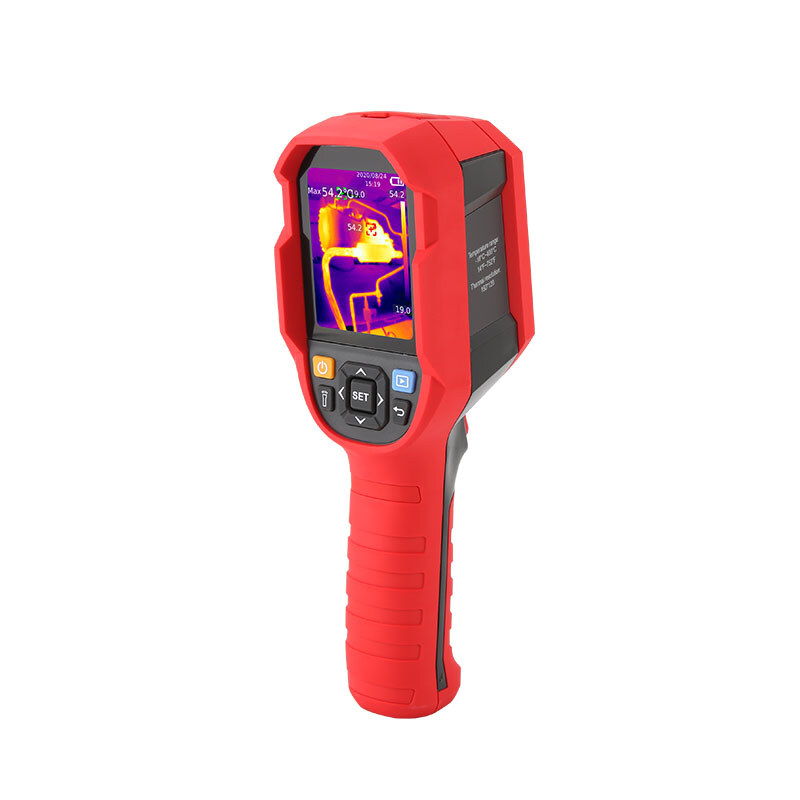

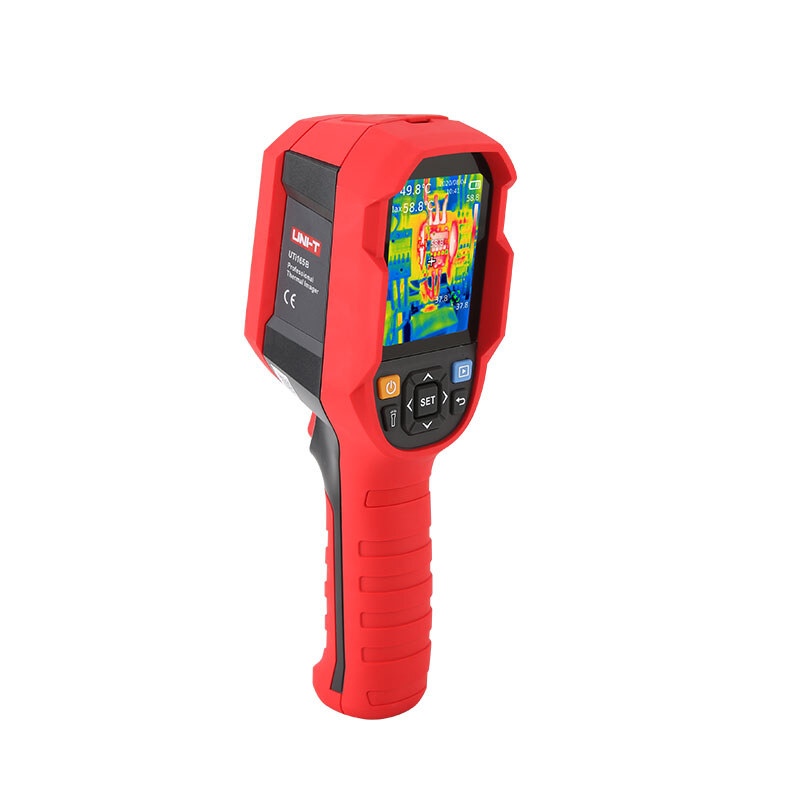

UTi165B是表面温度测量和实时热图像相结合的红外热成像仪，通过热成像仪清晰地显示在屏幕上。具有红外和可见光两种镜头，测温范围为-10℃ ~ 400℃应对更多测量需求，内置高亮度照明灯，采用新一代传感器模组以保证优秀的红外分辨率和丰富的色板模式，能应对多种成像拍摄模式要求。拍照并存储照片到SD卡.可通过PC软件进行图片分析处理生成报告，并配备PC软件实时投屏功能，具有IP65防护等级，2米防摔坚固耐用！

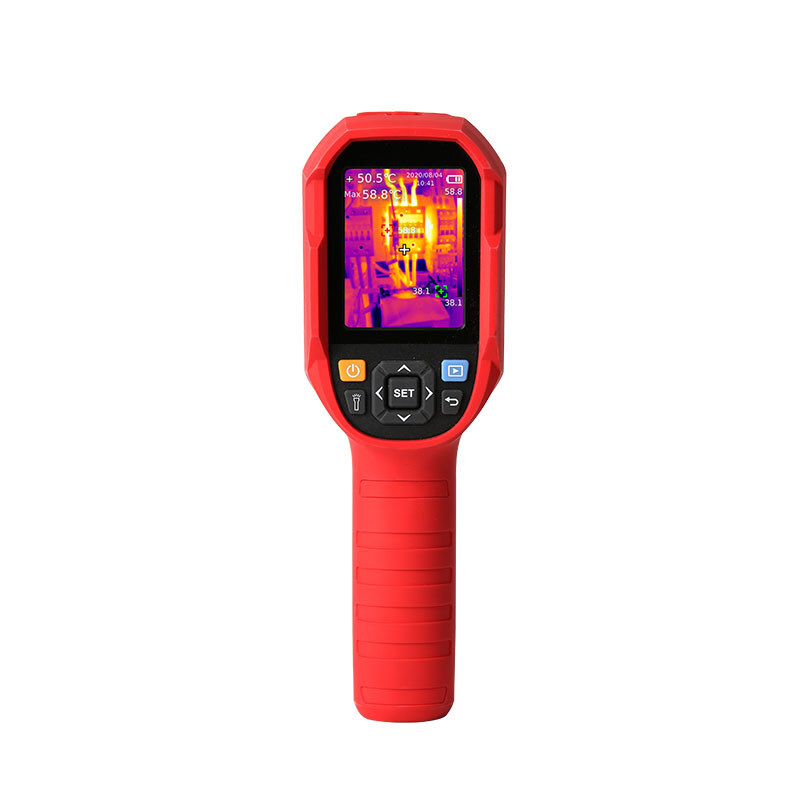

产品特点
测温范围：-10℃ ~ 400℃
测温精度; ±2℃/±2%取大值
热成像像素：160×120
可见光镜头：640 x 480
图像模式：热成像、热融合、可见光
七种调色板：白热，黑热，铁红，熔岩，彩虹，高对比度彩虹，红热
可自定义3个测温点，中心点测温、高低温追踪、重点区域测温
PC分析软件、实时图像传输
LED补光，LED高低温报警提示
IP65防护等级、2米防跌落测试
其他型号
| 型号 | 产品名称 | 测温范围 | 红外分辨率 | 视场角 | 帧频 | 对焦方式 | 可见光镜头 | 手机APP | PC软件 | 其它 |
|---|---|---|---|---|---|---|---|---|---|---|
| UTi32 | 高温型热成像仪 | -20~1000℃ | 32×32 | 30°×30° | 9Hz | 定焦 | 有 | / | ||
| UTi165A | 红外热成像仪 | -10°C ~400°C | 160×120 | 56°x42° | <9Hz | 定焦 | \ | \ | 红外图片分析 | |
| UTi165B | 红外热成像仪 | -10°C ~400°C | 160×120 | 56°x42° | <9Hz | 定焦 | 640 x 480 | \ | 实时图像投屏/红外图片分析 | |
| UTi120S+ | 红外热成像仪 | -20℃~550℃ | 160×120 | 50°(H)×38°(V) | ≤25Hz | 定焦 | / | / | √ | 2倍超分辨率 |
| UTi384H+ | 红外热成像仪 | -20℃ ~ 650℃ | 400x300 | 29°(H)x21.5°(V) | 30Hz | 手动对焦 | 500万像素 | √ | √ | 2倍超分辨率 |
| UTi85A | 红外热成像仪 | -10°C ~400°C | 80×60 | 50°x38° | <9Hz | 定焦 | \ | \ | 红外图片分析、实时图像传输 | |
| UTi384X | 智能型红外热成像仪 | -20~1200°C | 400×300 | 25°×19° | 30Hz | 手动/对比度/激光/触摸/连续 | 1300W | 红外图片分析、实时图像传输 | 红外图片分析、实时图像传输 | 可选配广角、长焦、中长焦、微距镜头 |
| UTi640X | 智能型红外热成像仪 | -20~1200℃ | 640×512 | 24°×19.3° | 30Hz | 手动/对比度/激光/触摸/连续对焦 | 1300W | 红外图片分析、实时图像传输 | 红外图片分析、实时图像传输 | 可选配广角、长焦、中长焦、微距镜头 |
| UTi640J | 红外热成像仪 | -40~650°C | 640×480 | 25°×19° | 30Hz | 自动/触控/半自动/激光/手动 | 1300W | 红外图片分析、实时图像传输 | 红外图片分析、实时图像传输 | 可选配广角、长焦、中长焦、微距、高通镜头 |
| UTi384J | 红外热成像仪 | -40~650°C | 384×288 | 25°×19° | 30Hz | 自动/触控/半自动/激光/手动 | 800W | 红外图片分析、实时图像传输 | 红外图片分析、实时图像传输 | 可选配广角、长焦、中长焦、高通镜头 |
| UTi640Q | 红外热成像仪（触屏可调焦） | -30~650°C | 640×512 | 32.9°×26.6° | 50Hz | 手动对焦 | 500万像素 | 安卓/ios手机 APP | 图像传输/红外图片分析 | 可录制视频 |
| UTi384G | 触屏可调焦红外热成像仪 | -20°C~550°C | 384x288 | 42°x30° | 30Hz | 手动对焦 | 500万像素 | 支持 | 支持 | 可录制视频 |
| UTi256G | 触屏可调焦红外热成像仪 | -20°C~550°C | 256x192 | 28°x20° | 30Hz | 手动对焦 | 500万像素 | 支持 | 支持 | |
| UTi320V+ | 触屏激光测距红外热成像仪 | -20°C~550°C | 320×240 | 56°×42° | 9Hz | 定焦 | 500万像素 | 支持 | 支持 | 可录制视频 |
| UTi260V | 触屏激光测距红外热成像仪 | -20°C~550°C | 256×192 | 56.0°×42.2° | 25Hz | 定焦 | 500万像素 | 支持 | 支持 | 可录制视频 |
| UTi384H | 红外热成像仪（可调焦） | -30~650°C | 384×288 | 28°×21° | 25Hz | 手动调焦 | 500万像素 | 安卓/ios手机 APP | 图像传输/红外图片分析 | |
| UTi384E+ | 红外热成像仪 | -20°C~650°C | 384×288 | 28.9°×21.7° | 30Hz | 定焦 | 500W | 支持 | 支持 | |
| UTi320E | 红外热成像仪 | -20°C~550°C | 320×240 | 56°×42° | 25Hz | 定焦 | 200万像素 | 支持 | 支持 | |
| UTi260E | 红外热成像仪 | -20°C~550°C | 256×192 | 56°×42.2° | 25Hz | 定焦 | 200万像素 | 支持 | 支持 | |
| UTi260B+ | 红外热成像仪 | -20°C~550°C | 256x192 | 56°×42° | 25Hz | 定焦 | 200W像素 | 支持 | 实时图像投屏/红外图片分析 | 超分辨率 512x384 |
| UTi260B | 红外热成像仪 | -20°C~550°C | 256x192 | 56°×42° | 25Hz | 定焦 | 640 x 480 | 实时图像投屏/红外图片分析 | 可见光 | |
| UTi260A | 红外热成像仪 | -20°C~400°C | 256 x 192 | 56°×42° | 25Hz | 定焦 | 实时图像投屏/红外图片分析 | |||
| UTi165B+ | 红外热成像仪 | -20°C~550°C | 160x120 | 56°×42° | 25Hz | 定焦 | 200W像素 | 支持 | 实时图像投屏/红外图片分析 | 超分辨率 320x240 |
| UTi120B | 红外热成像仪 | -10°C ~400°C | 120×90 | 50°x38° | ≤25Hz | 定焦 | 640×480 | 红外图片分析/实时视频传输 | 图像融合、LED照明灯、蜂鸣器报警 | |
| UTi160S | 红外热成像仪 | -20℃~550℃ | 160×120 | 40° x 30° | ≤25Hz | 定焦 | 200万像素 | 红外图片4x超分重建 | LED照明灯、激光指示、T-Mix2.0自研融合算法 | |
| UTi120S | 红外热成像仪 | -20℃~400℃ | 120×90 | 50°x38° | ≤25Hz | 定焦 | 红外图片分析 | LED照明灯、激光指示 |
技术指标
| 产品型号 | UTi165B | 型号 | UTi165B | |
| 测温范围 | -10℃ ~ 400℃ | 测温精度 | ±2℃/±2%取大值 | |
| 传感器 | 非制冷焦平面 | PC分析软件 | 有 | |
| 显示屏幕 | 2.8吋 TFT LCD | 实时图像传输 | 通过PC软件实时投屏显示 | |
| 测温响应时间 | ≤500ms | 数据通讯 | Type-C USB | |
| 显示分辨率 | 320*240 | 认证 | CE | |
| 热成像像素 | 160×120（19200） | 工作温度 | 0℃~ 50℃ (32℉~ 122℉) | |
| 像素大小 | 12um | 存储温度 | -20℃~ 60℃ (-4℉~ 140℉) | |
| 色板 | 白热，黑热，铁红，熔岩，彩虹，高对比度彩虹，红热 | 工作湿度 | ＜85%RH （非冷凝） | |
| 红外光谱带宽 | 8~14um | IP等级 | IP65 | |
| 视场角 | 56°（H）*42°（V） | 跌落测试 | 2m | |
| IFOV | 6mrad | 三脚架安装 | 支持1/4转接头 | |
| 分辨力 | 0.1℃ | 混合设定 | 0%，25%, 50%，75% 100% | |
| 图片保存 | BMP格式 | 电池 | Li-ion 3.6V 5000mAh 可充电锂聚合物电池 | |
| 热成像灵敏度 | <50mK | 自动关机 | 可选（5min,10min,30min, OFF)默认30min； | |
| 帧频率 | <9Hz | 使用时间 | 不低于6个小时 | |
| 测温显示 | 中心点测温、高低温追踪、重点区域测温 | 充电时间 | 4h | |
| 测温单位 | 摄氏度、华氏度 | 充电电压/电流 | 5V/2A | |
| 测温点 | 除中心点外，可自定义3个测温点 | 机身重量 | 520g | |
| 高低温报警 | LCD屏幕报警画面，LED报警提示 | 机身尺寸 | 236*75.5*86mm | |
| 图像模式 | 热成像、融合、可见光 | 标准配件 | Type-C USB数据线，16G TF卡 | |
| 可见光镜头 | 有 (640 x 480) | 标准包装 | 彩盒，说明书，保修证 |
