产品概述

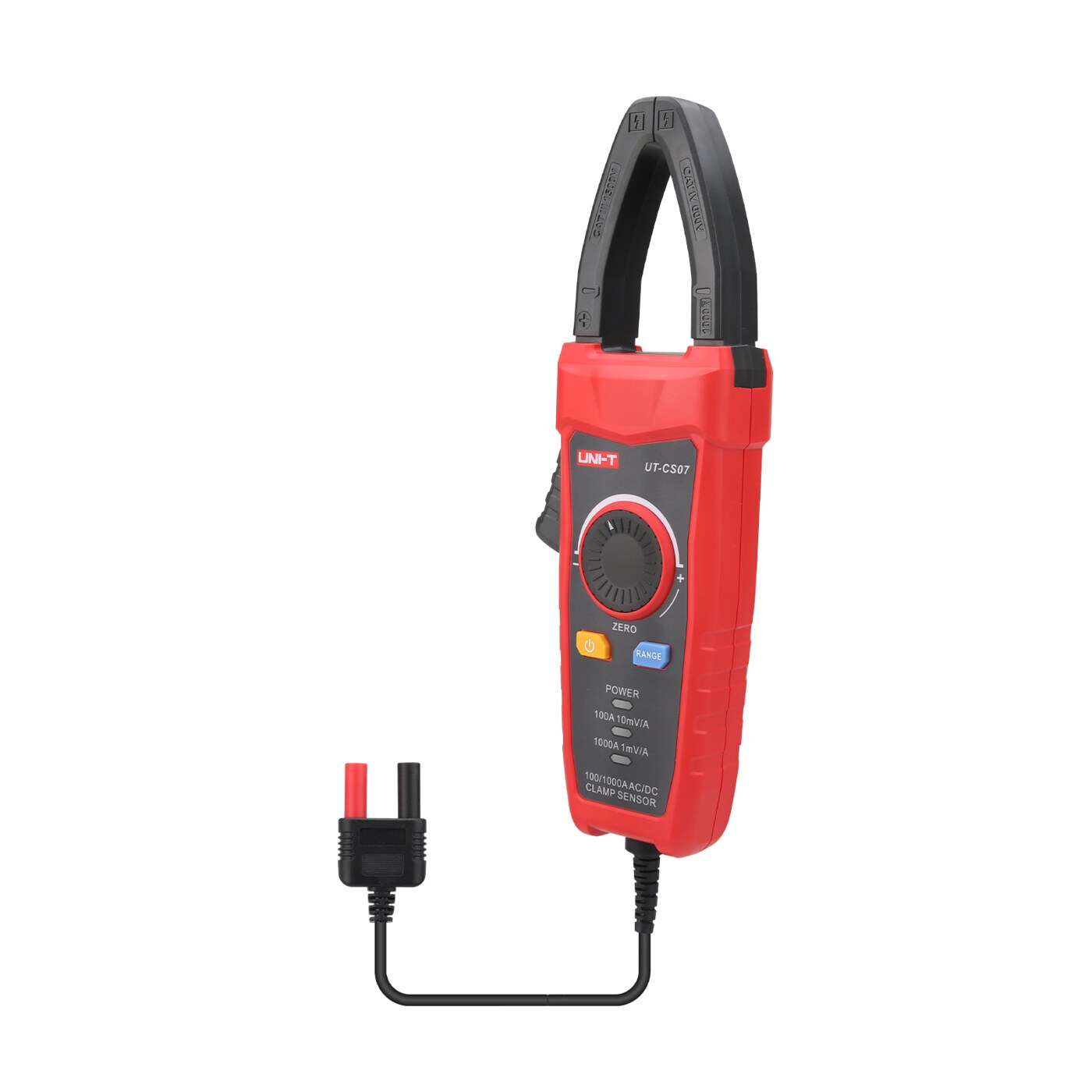

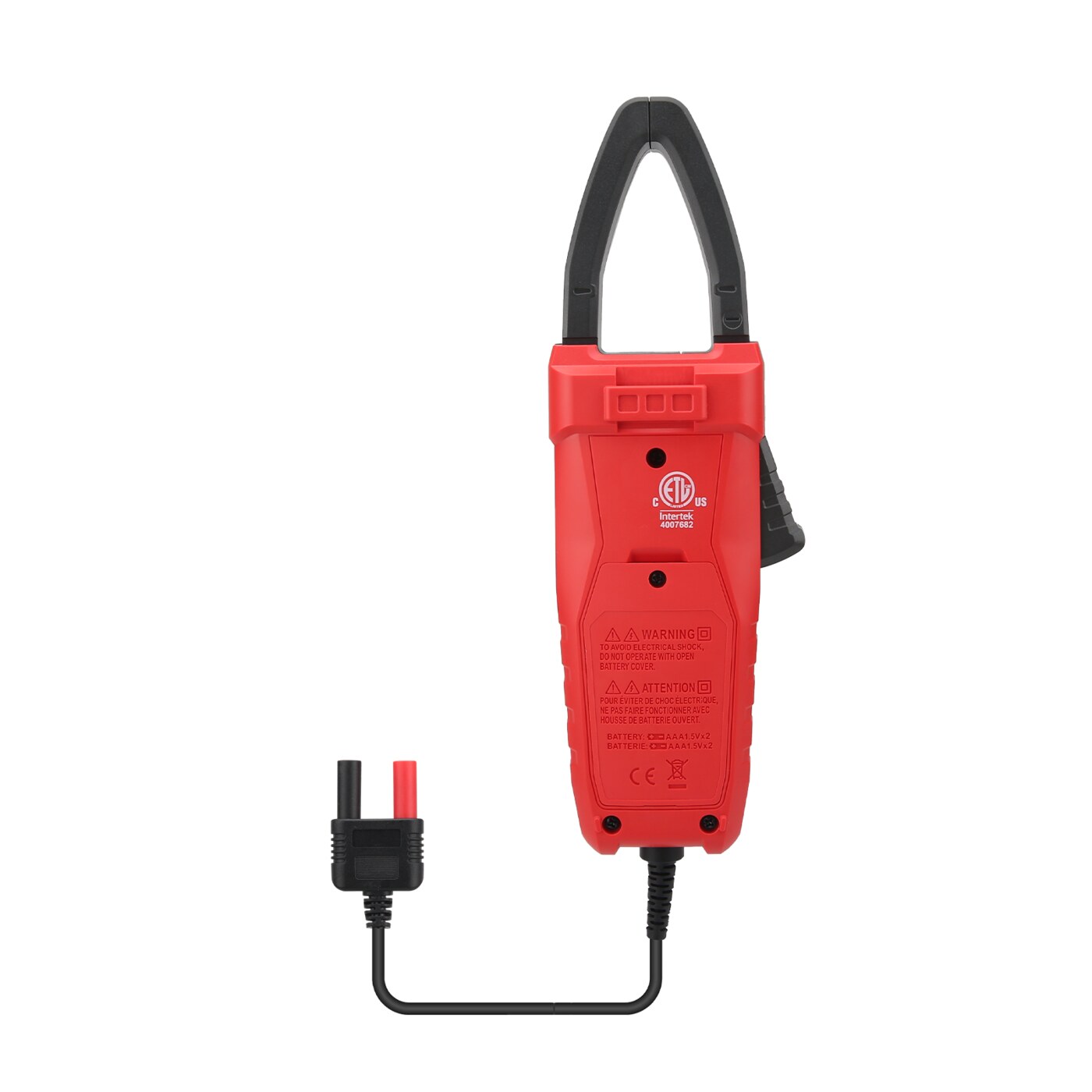

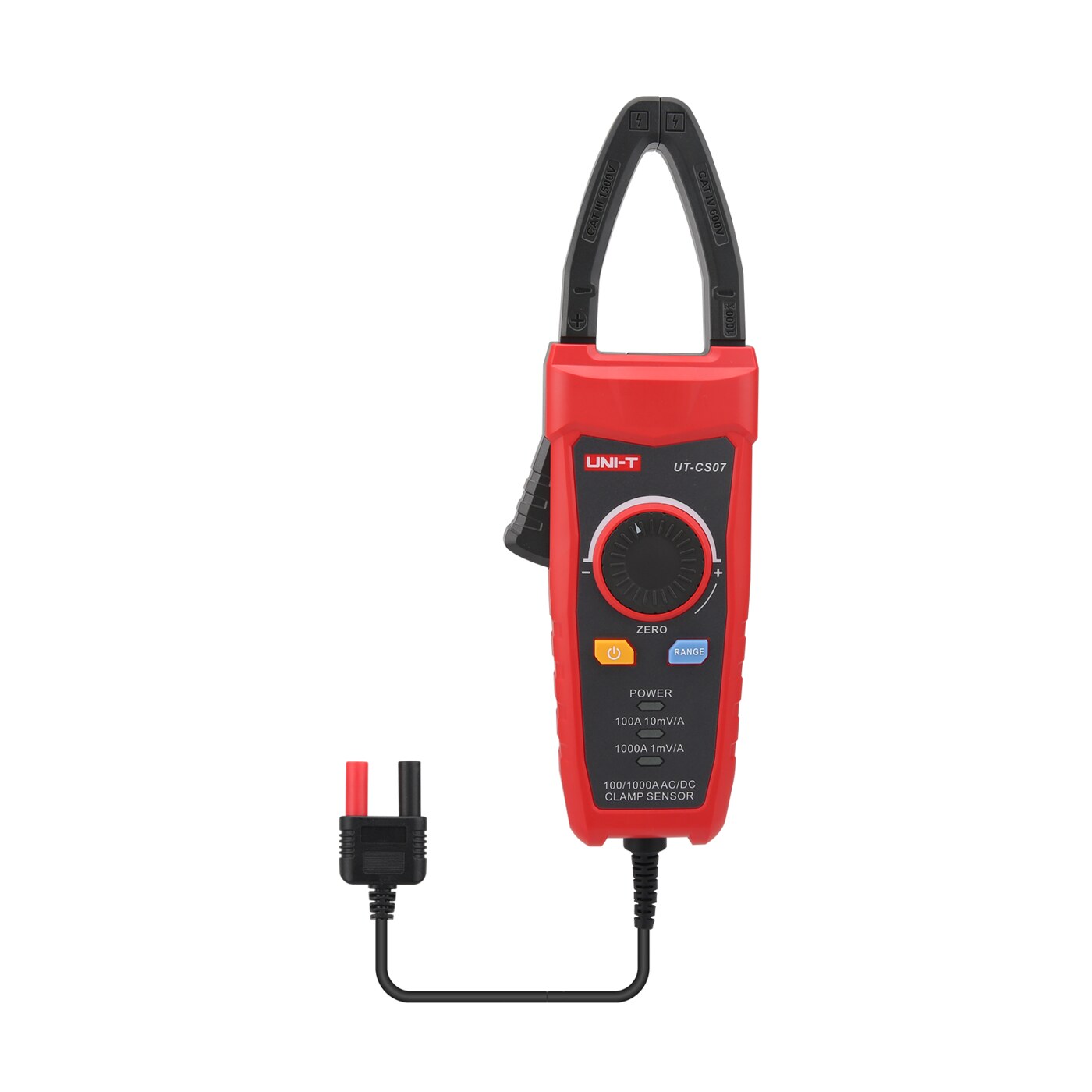

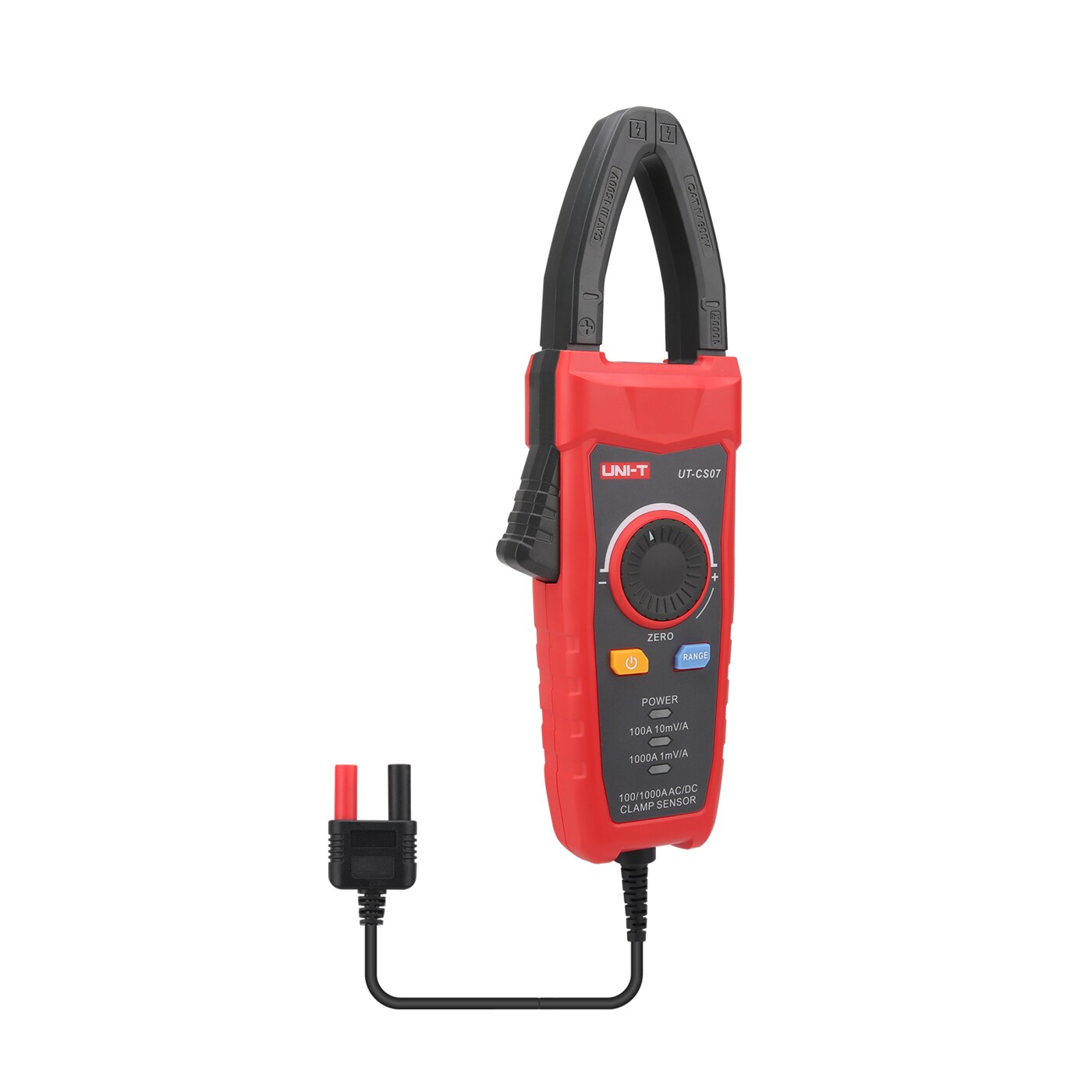

UT-CS07是一款具备高可靠性、高安全性的交直流电流传感器,可作为万用表电流测量的扩充器件。本仪表需要搭配万用表使用，通过传感器测量电流并将电流值转换为电压值，将转换后的电压值通过传输线缆送入万用表，万用表显示相应电压值，可测量最高1000A的交直流电流。可靠的测量精度和独特的外观设计，使之成为性能实用的电工仪表电流采集辅助工具。
产品特点
35mm的窄边尖嘴钳口，便于在布线密集场景测量（如：逆变器、汇流箱、铜排等）；
可直接搭配UT117C 、UT196 、 UT139C、UT197、UT197PV等万用表的电流钳档位直接测试电流；
可测量1000A交直流电流，频响范围：45Hz~400Hz；
测量结果换算：100A档位(10mV对应1A)； 1000A档位(1mV对应1A)；
具有调零功能（通过旋转旋钮进行调节);
交直流1000A输入保护；
安全等级：CATIII 1500V /CAT IV 600V；
其他型号
| 型号 | 产品名称 | 规格尺寸 | 交/直流电流 | 电池 | 适用型号 | 安规等级 |
|---|---|---|---|---|---|---|
| UT-CS09D | 柔性电流传感器 | 柔性钳头 半径约为3.1”英寸（8cm) | AC 3000A | ３×１.５V AAA | UT206B UT208B或 毫伏交流电压档的万用表 | CAT IV600V |
| UT-CS06A | 交流电流传感器 | 开口尺寸28mm | AC 400A | / | 具有交流传感器或毫伏交流电压档的万用表 | CAT II 600V/CAT III 300V |
| UT-CS07 | 1000A交直流电流传感器 | 开口尺寸35mm | AC/DC 1000A | 2×１.５V AAA | UT117C 、UT196 、 UT139C、UT197、UT197PV或毫伏交流电压档的万用表 | CATIII 1500V/CAT IV 600V |
技术指标
功能 | 量程 | 输出比 | 精度 | 输入保护 |
直流电流（A） | 100.0A | 10mV/A | ± (1.5%+0.5A) | 1000A |
1000A | 1mV/A | ±(2.0%+0.5A) | ||
交流电流（A） | 100.0A | 10mV/A | ± (1.5 % + 0.5 A)，45 Hz ~ 200 Hz | 1000A |
± (2.0 % + 0.5 A)，200 Hz ~ 400 Hz | ||||
1000A | 1mV/A | ± (2.0% + 0.5 A)，45 Hz ~ 200 Hz | ||
± (2.5 % + 0.5 A)，200 Hz ~ 400 Hz | ||||
其他功能指标 | ||||
开口尺寸 | 35mm | |||
电缆长度 | 约1.1米 | |||
手动量程 | √ | |||
供电电池 | 1.5V 电池 AAA*2PCS | |||
工作电流 | ＜50mA | |||
低电池检测 | 1)供电电池的电压<2.4±0.2V时，电源指示红灯开始闪烁，各量程仍符合技术指标。 2)供电电池的电压<2.2±0.2V时，仪表强制关机。 | |||
常规提示 | 1)开机后，电源指示红灯亮起，同时默认量程100.0A档指示红灯亮起。 2)按RANGE按键切换不同量程时，不同量程指示红灯同步亮起。 | |||
输出信号端 | 电压信号输出端，不允许输入任何电压值（AC或DC） | |||
安规等级 | CATIII 1500V/CAT IV 600V | |||
安规标准 | 61010-1、61010-2-032 | |||
污染等级 | Class 2 | |||
工作环境 | 0℃～30℃(≤75%RH),30℃～40℃(≤50%RH) | |||
存储环境 | 储存温度:-10℃ ~50℃ 储存湿度:<80%RH | |||
跌落 | 1m | |||
