UT683KIT网络寻线仪

型号:UT683KIT
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

UT683KIT是一款智能网络寻线仪,采用先进的数字解调方式实现无噪音寻线。 发射器RJ45端口可以同时开启寻线和端口闪烁功能帮助您快速、精准的定位目标线缆,RJ11端口可以自动识别线缆开路、短路、极性、振铃灯等状态帮助您快速分辨线缆故障,是综合布线、弱电系统安装及维护的理想工具。

产品特点

UT683KIT产品主要特点

造型轻巧,使用方便
具有超强的抗击交流电的干扰功能(数字解调)
具有寻线、对线功能,可寻找500米的带屏蔽的视频线、带弱电的四芯网络线
可以在连接任何型号以太网交换机、路由器、PC终端、摄像机等开机的情况下寻线
支持端口闪烁功能
支持NCV功能
可充电锂电池
认证: CE RoHs

其他型号

型号产品名称适用线缆对线类型对线方式寻线类型端口闪烁长度测试输入保护电源供电其它
UT685A KITTDR 线缆测试仪RJ11、RJ45RJ11、RJ45图形化显示网络线电话线支持,屏幕符号显示300m70VDC测试仪3 x 1. 5V AA碱性电池,接收器1050mAh充电锂电池/
UT25CL手持式线缆探测仪低压线缆//////发射机:6*1.5V AA电池,接收机:6*1.5V AAA电池输出信号频率:33KHZ;CODE (编号值):0,1,2,3,4,5,6,7
UT685B KITTDR 线缆测试仪RJ11、RJ45、同轴线RJ11、RJ45和同轴线缆类型图形化显示网络线、电话线、同轴线支持,屏幕符号显示500m70VDC测试仪3 x 1. 5V AA碱性电池,接收器1050mAh充电锂电池;可测量线缆长度,量程:500m可测量线缆长度,量程:500m
UT683KIT网络寻线仪RJ11、RJ45线序测试,9个绿色LED(LED1~LED8、LED_G)指示(线长300)指示灯网络线,电话线支持,屏幕符号显示//测试仪3 x 1. 5V AA碱性电池,接收器1050mAh充电锂电池;可测量线缆长度,量程:500m/
UT682网络寻线仪RJ11、RJ45线序测试9个LED(LED1~LED8、LED_G)指示指示灯网络线电话线同轴线电线电缆///接收器供电电池 9V层叠电池供电/

技术指标

产品型号

UT683KIT

功能描述

说明

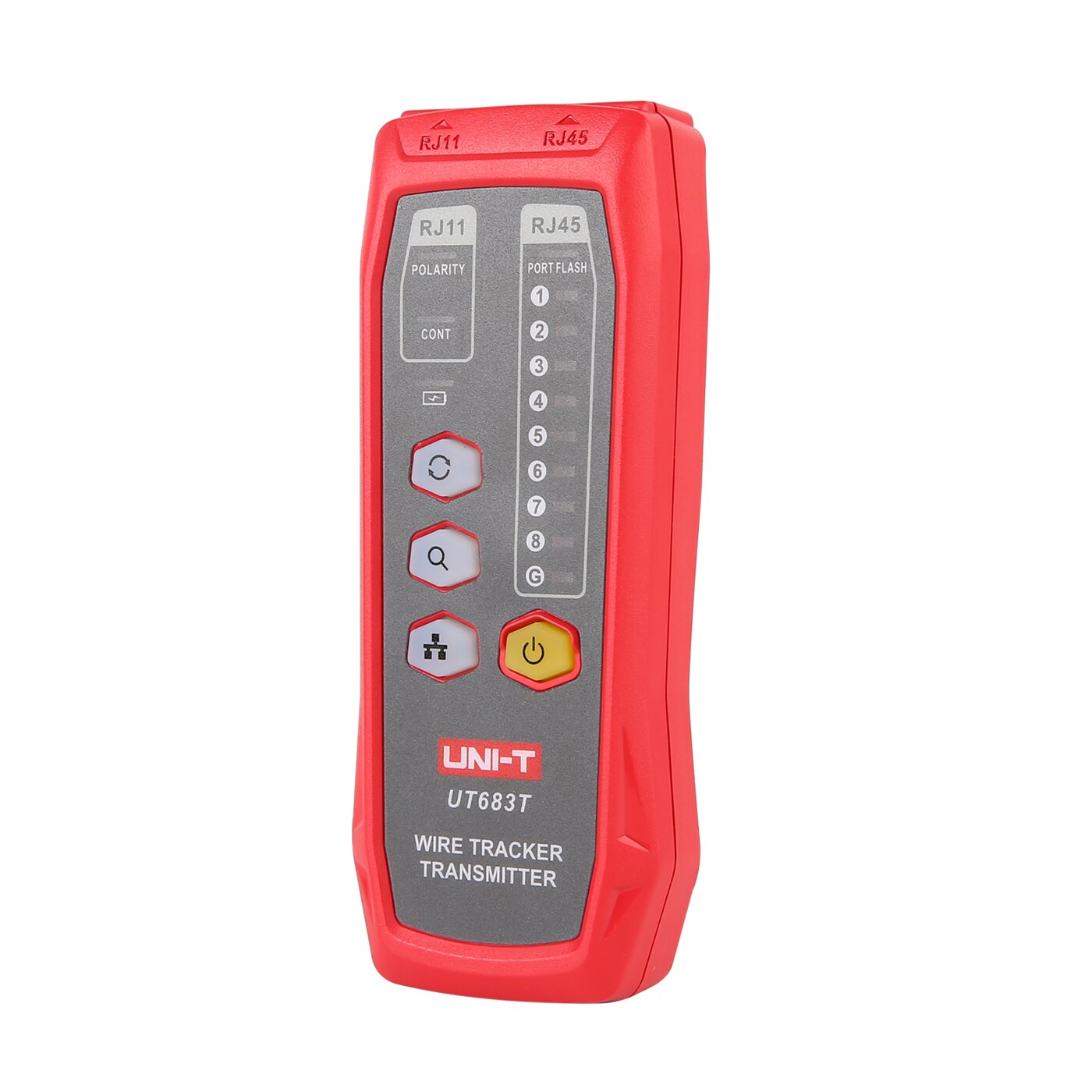

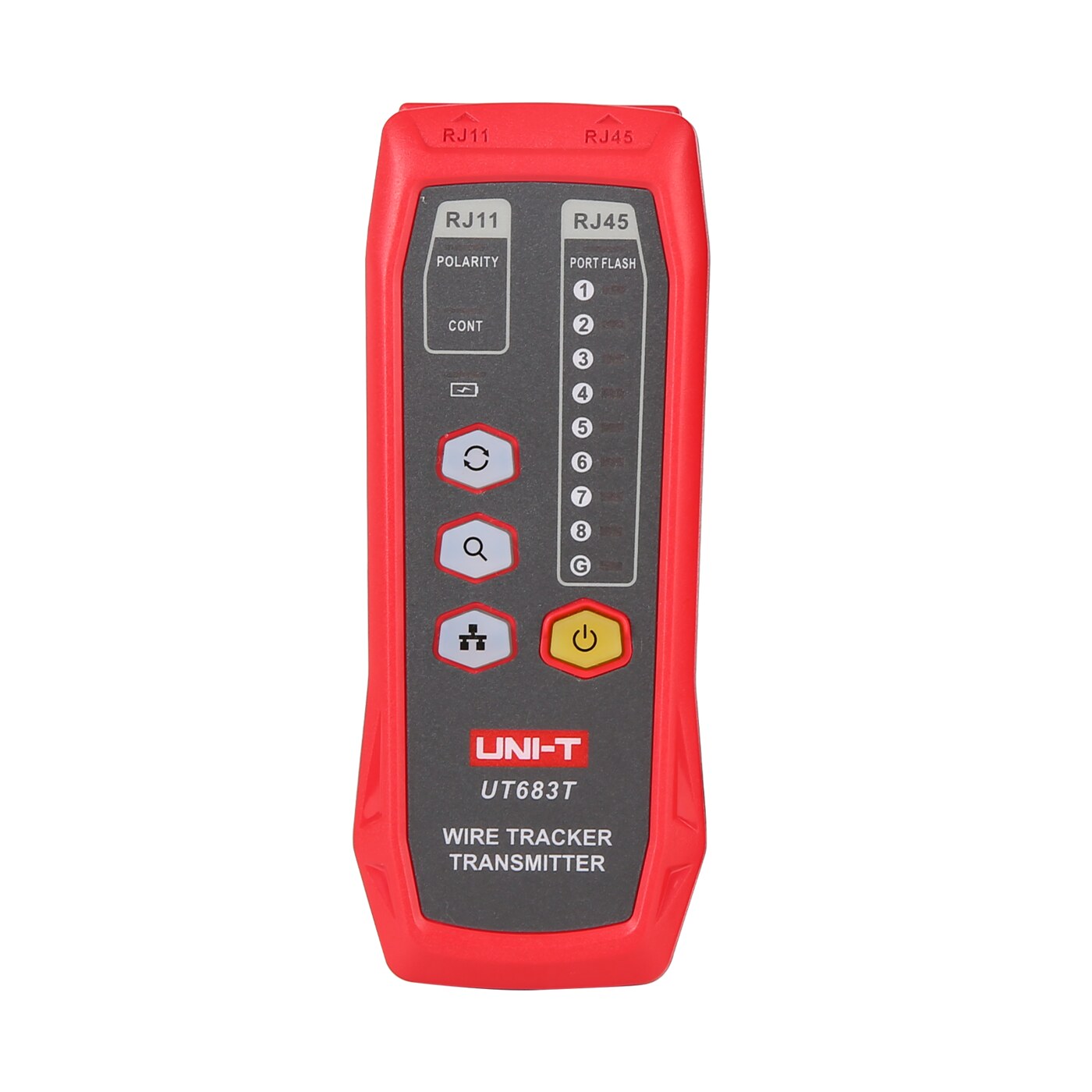

发射器

端口闪烁

根据闪烁频率在交换机上精准定位线缆(端口闪烁和寻线可以同时开启)

频率0.3Hz

寻线功能

信号强度大于3V Peak-Peak 负载600欧姆。信号频率:125KHz

示波器测量

对线功能

线序测试

9个绿色LED(LED1~LED8、LED_G)指示(线长300)

线序测试快慢速可选 (快速:2 Hz, 慢速: 1Hz)

√

网络线:屏蔽/非屏蔽指示

√

导通测试

10kΩ(负载小于9k判断为短路,大于17k判断为开路, 10k~17k不确定)

√

极性测试

测试范围:DC: +5V~+70V 或 -70V~ -5V

√

振铃测试

振铃测试

√

低电提示

≤3.4V(低电时power 黄灯 1Hz 频率闪烁); ≤3.0V 强制关机

√

输入保护

60VDC

直流保护

工作电流

对线电流30mA、寻线加端口闪烁最大电流100mA。

持续工作时间大于8小时

自动关机

没有探测到信号60分钟后自动关机

供电电池

1050mAh充电锂电池,充电电流500mA。

3.7V供电

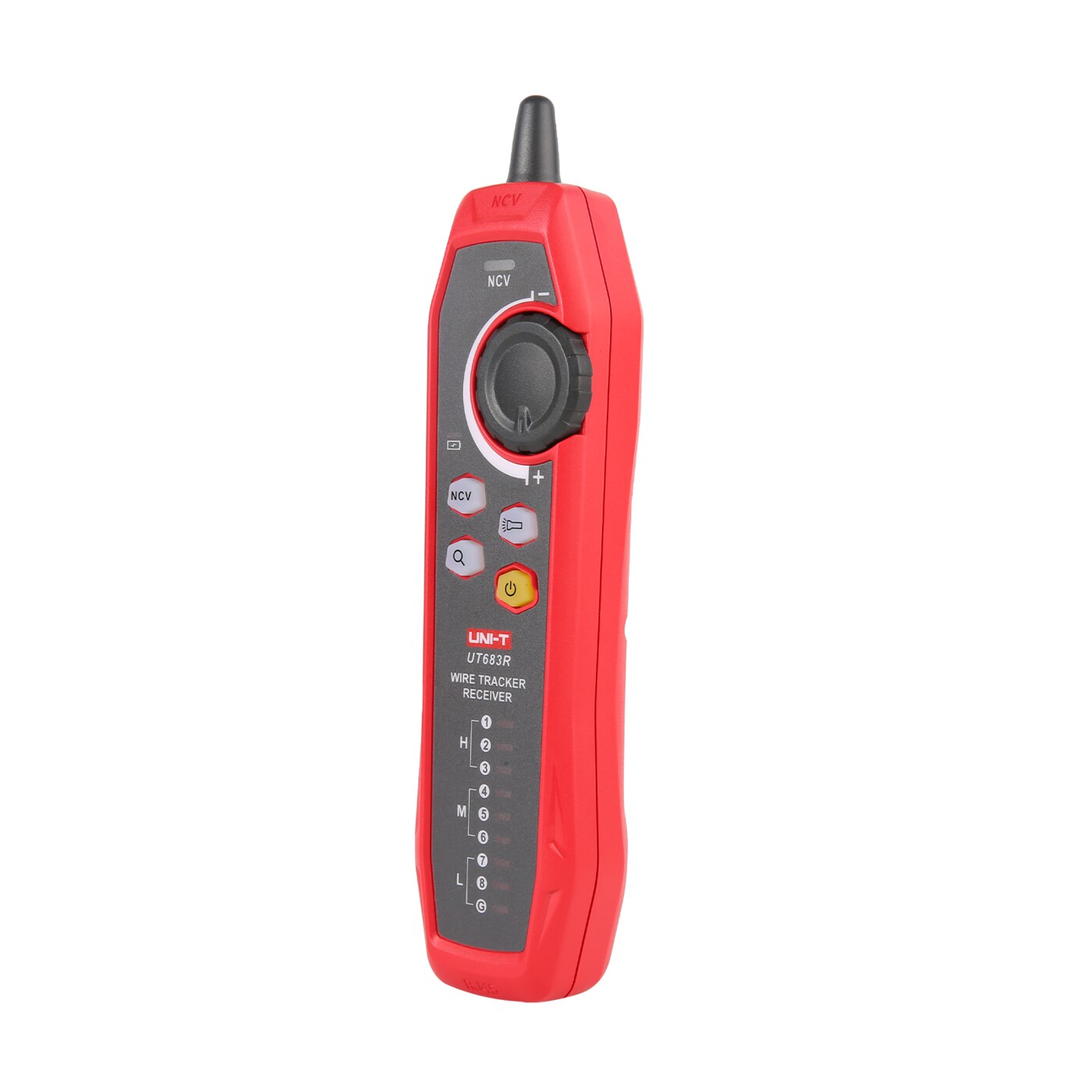

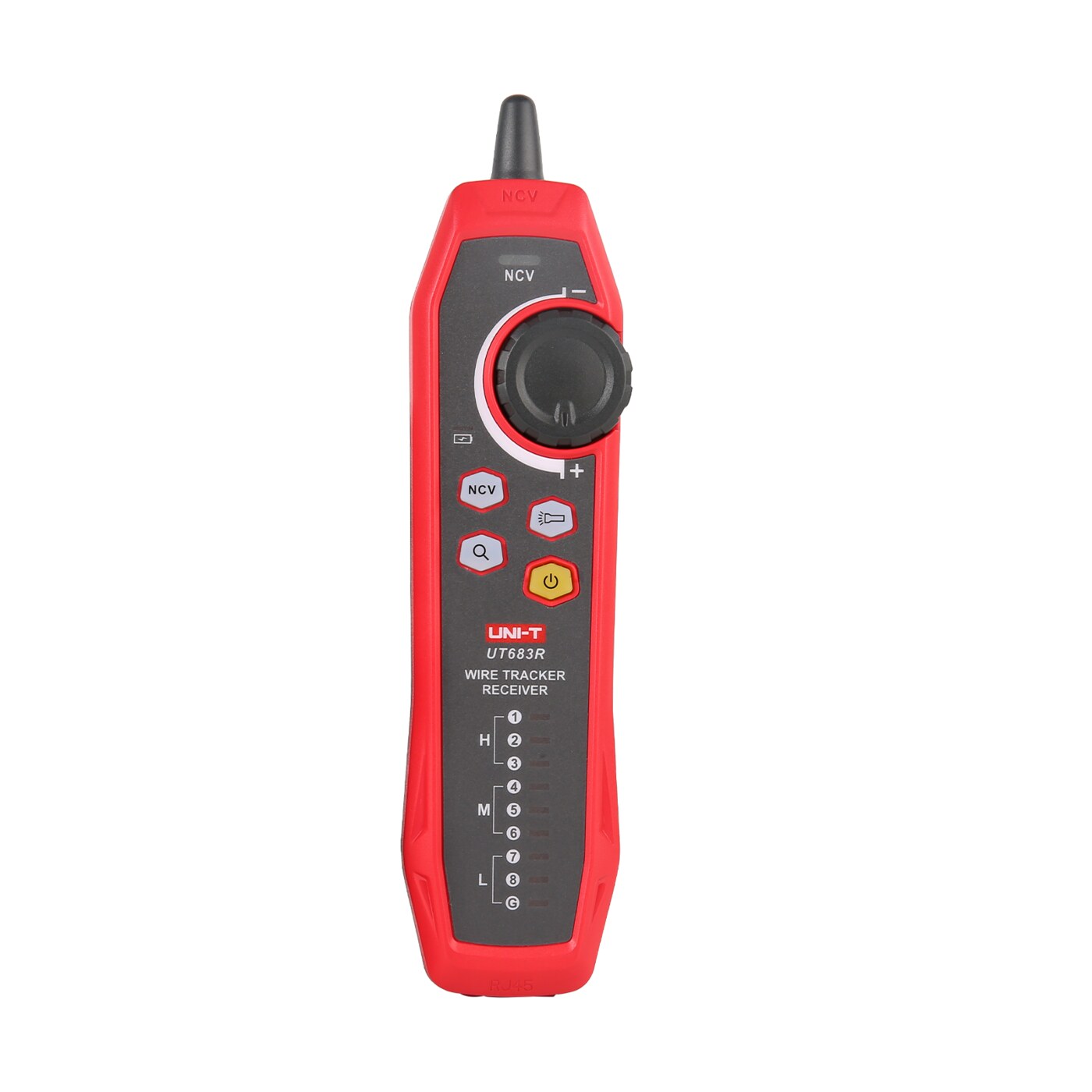

接收器

寻线功能

RJ11端口寻线距离不少于3000米,RJ45端口可以交换机、路由器带载寻线距离不少于100米。(灵敏度可调、信号强度由高到低分为H、M、L 3阶对应LED和扬声器指示。

H阶:音量90db、LED1-G红色 长亮

M阶:音量80db、LED4-G红色 长亮

L阶:音量70db、LED7-G红色 长亮

NCV功能

测量电压范围 40-1000VAC , LED、扬声器指示。

手电筒

聚光手电筒、独立按键控制,10cm 照度 >200Lux

可单独开启或关闭手电筒

耳机接口

3.5mm耳机接口

插入耳机后扬声器会自动断开

输入阻抗

大于100MΩ

寻线、NCV均为感应式

低电提示

≤3.3V(低电时power 黄灯 1Hz 频率闪烁) ≤3.0V 强制关机

√

工作电流

只开手电筒电流25mA,寻线最大音量时电流200mA。

持续工作时间大于5小时

自动关机

没有探测到信号10分钟后自动关机

供电电池

1050mAh充电锂电池,充电电流500mA。

3.7V供电

使用环境

工作温度

-10℃~50℃

存储温度

-20℃~60℃

工作湿度

20~75% RH (N.C)

存储湿度

10~90% RH (N.C)

海拔高度

≤2000米

认证

CE, RoHs

√
