规格参数
产品概述

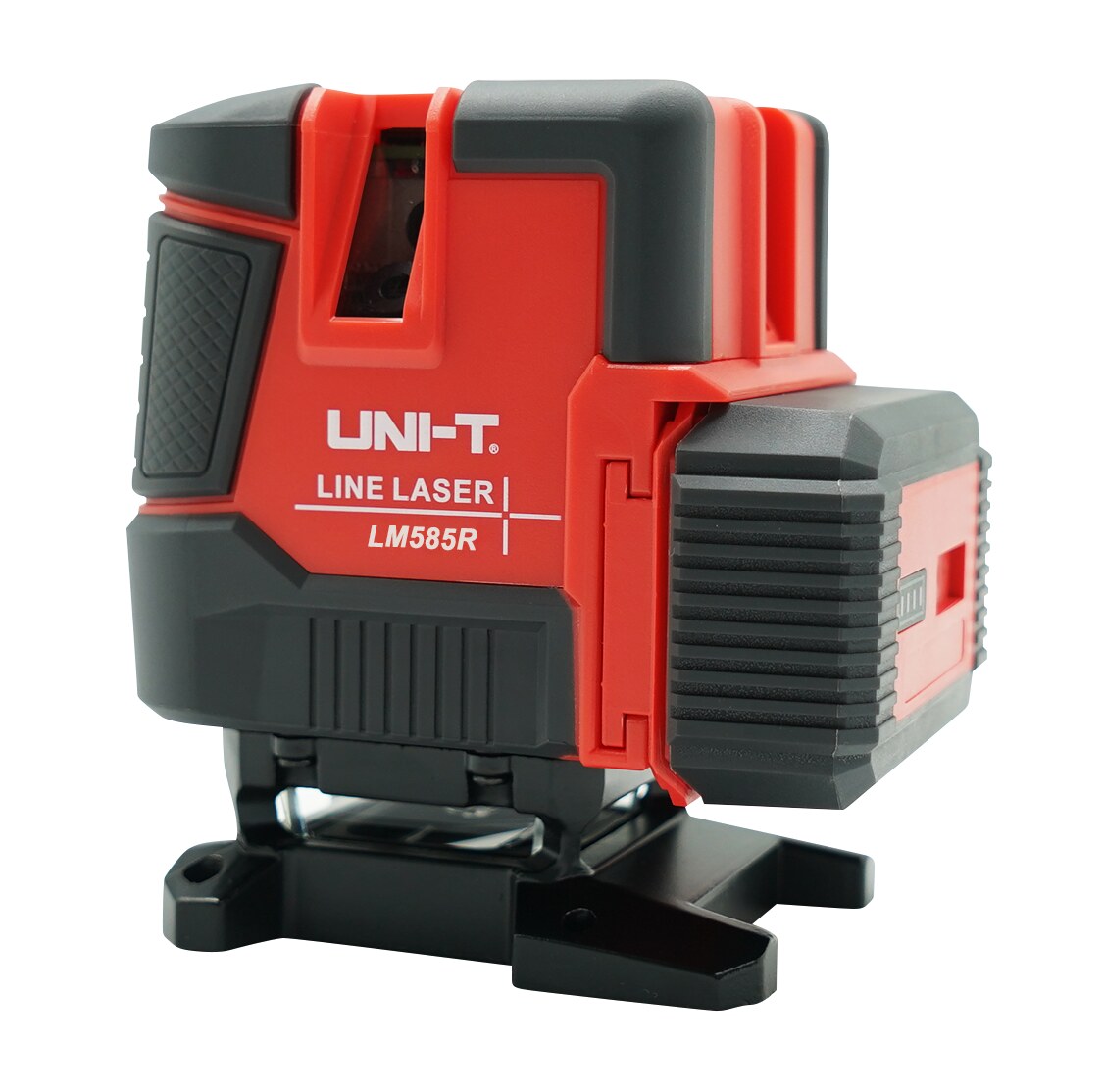

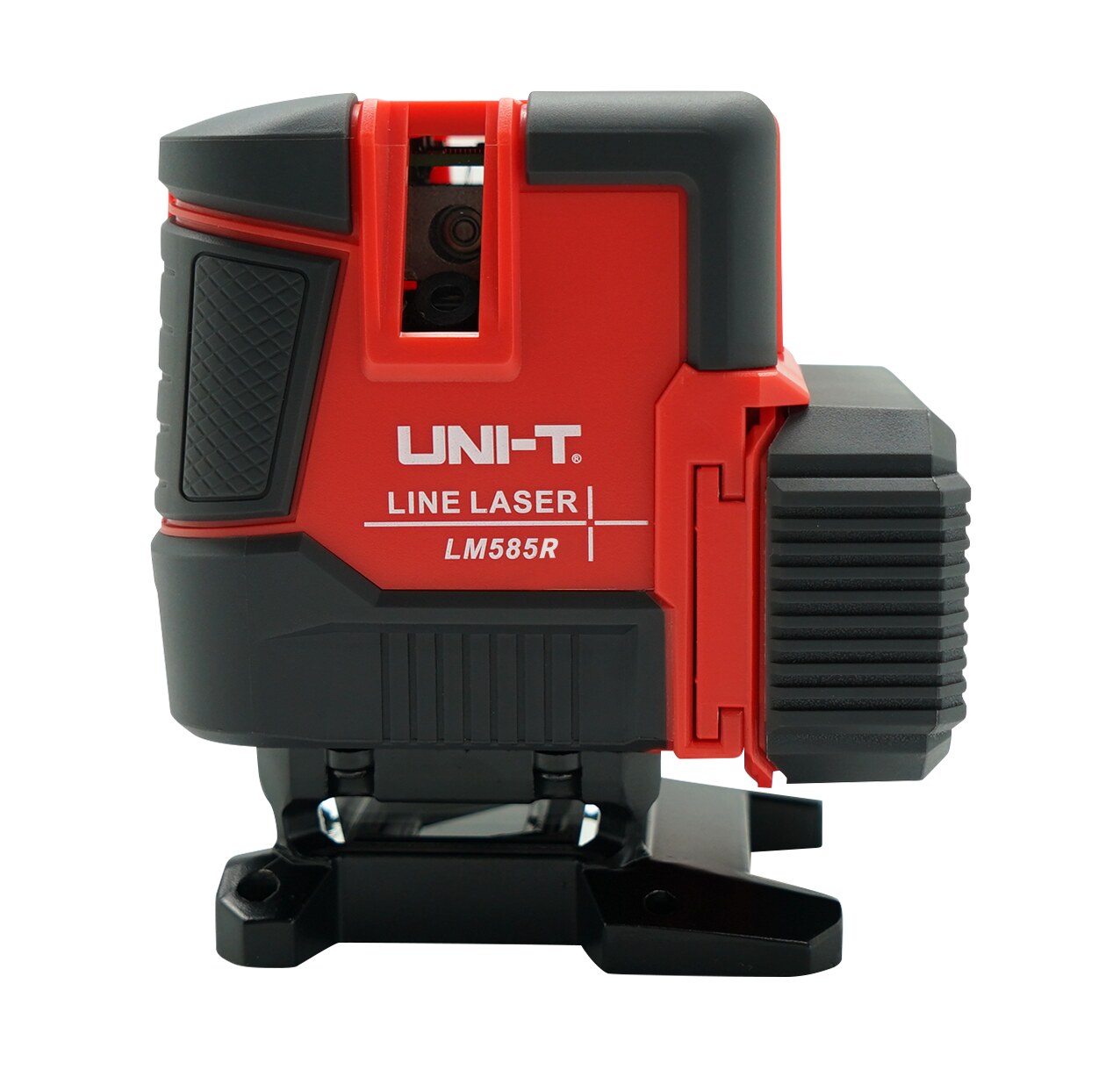

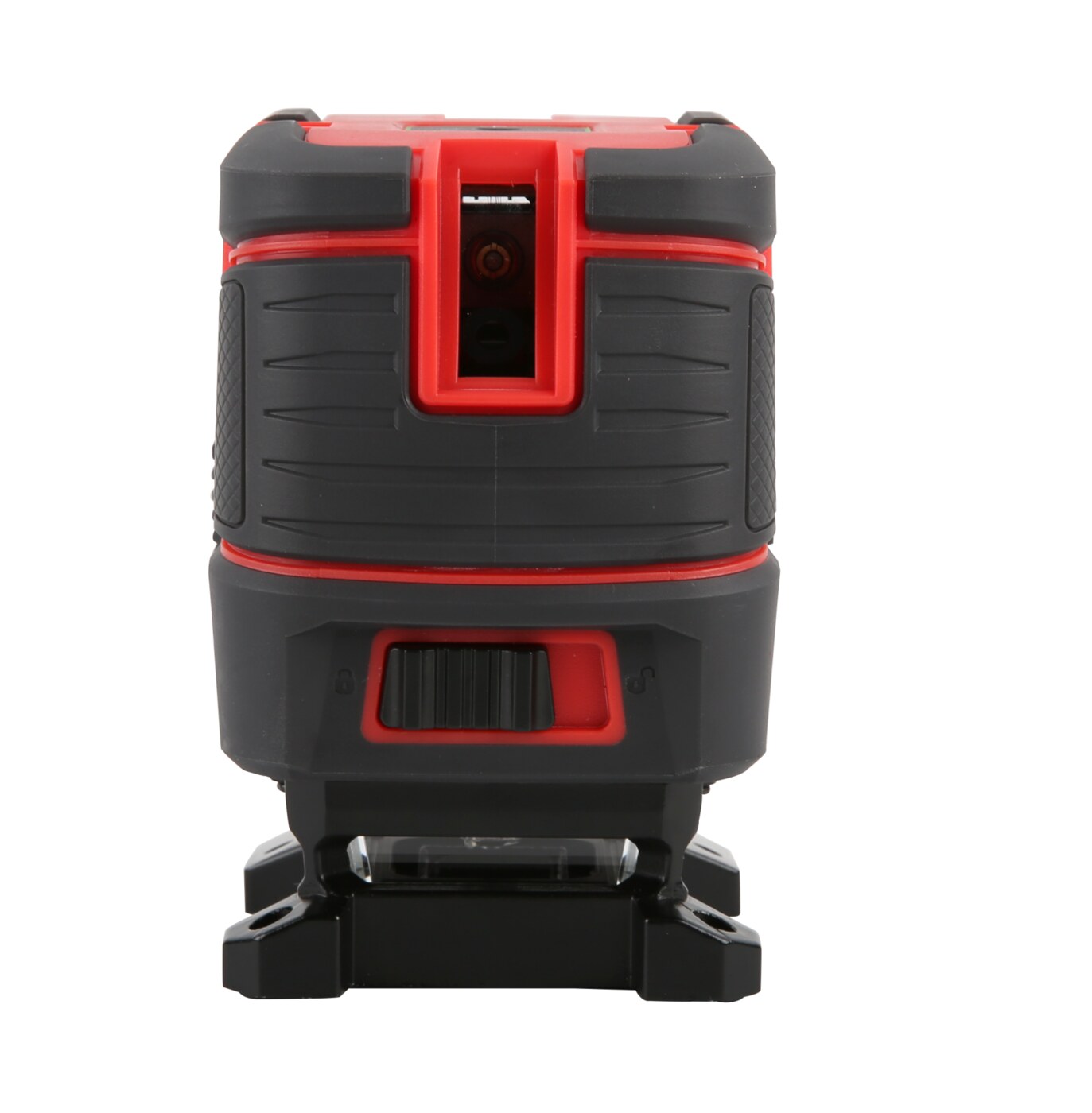

LM585R 高亮红光激光多线仪，具有1贴地（4线水平）+4线垂直+1下垂点功能，标配360°旋转底座，进行360°激光线全覆盖。
产品特点
夏普LD高亮红光635nm±10nm
其他型号
| 型号 | 产品名称 | 激光线数 | 增强点 | 水平/垂直精度 | 水平/垂直发射角度 | 工作距离 | 安平方式 | 安平时间 | 安平范围 | 激光亮度 | 其它 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LM585R | 红光激光水平仪 | 8线 | 4个 | ±3mm/10m | 一水平360°，4垂直120° | 最高亮度模式下，半径＞30m | 磁阻尼，重锤式 | ＜3秒 | ±（3±1）° | ||
| LM576R | 红光激光水平仪 | 16线 | 0 | ±3mm/10m | 360° | 最高亮度模式下，半径＞30m | 磁阻尼，重锤式 | ＜3秒 | ±（3±1）° | ||
| LM575R | 红光激光水平仪 | 12线 | 0 | ±3mm/10m | 360° | 最高亮度模式下，半径＞30m | 磁阻尼，重锤式 | ＜3秒 | ±（3±1）° | ||
| LM573R | 红光激光水平仪 | 12线 | 0 | ±3mm/10m | 360° | 最高亮度模式下，半径＞30m | 磁阻尼，重锤式 | ≤3秒 | ±（3±1）° | ||
| LM585LD | 激光水平仪 | 8线 | 4个 | ≤ ±3mm / 10m（±60″） | 1*360°水平+4*120°垂直 | 30m | 磁阻尼，重锤式 | ≤3秒 | 3°±1° | ||
| LM576LD | 激光水平仪 | 16线 | 0 | ±3mm/10m | 360° | 脉冲（5:5）模式下，使用工作距离50m（配合接收器） | 磁阻尼，重锤式 | ＜3秒 | ±（3±1）° | ||
| LM575LD | 激光水平仪 | 12线 | 0 | ±3mm/10m | 360° | 脉冲（5:5）模式下，使用工作距离50m（配合接收器） | 磁阻尼，重锤式 | ＜3秒 | ±（3±1）° | ||
| LM573LD-II | 激光水平仪 | 12线 | 0 | ±3mm/10m | 360° | 脉冲（5:5）模式下，工作距离50m | 磁阻尼，重锤式 | ≤3秒 | 3°±1° | ||
| LM570LD-II | 激光水平仪 | 2线 | 0 | ±3mm/10m | ≥120° | 10m （在室内光照30~100Lux环境下测试） | 磁阻尼，重锤式 | 3秒 | 3°±1° | ||
| LM516G | 激光水平仪 | 16线 | ≤ ±3mm/10m ±60 | H360°/V360° | 有效距离20米 | 磁阻尼，重锤式 | ≤3秒 | ≤3°±1° | |||
| LM512G | 激光水平仪 | 12线 | ≤ ±3mm/10m ±60 | H360°/V360° | 有效距离20米 | 磁阻尼，重锤式 | ≤3秒 | ≤3°±1° | |||
| LM508G | 激光水平仪 | 8线 | ≤ ±3mm/10m ±60 | H360°/V360° | 有效距离20米 | 磁阻尼，重锤式 | ≤3秒 | ≤3°±1° | |||
| LM550G-LD | 激光水平仪 | 5线 | 6个 | 土3mm@10m | V≥110°, H≥130° | 点25m/线20m@300Lux | 磁阻尼，重锤式 | ≤5秒 | ≤3.5° | ||
| LM530G-LD | 激光水平仪 | 3线 | 4个 | 土3mm@10m | V≥110°, H≥130° | 点25m/线20m@300Lux | 磁阻尼，重锤式 | ≤5秒 | ≤3.5° | ||
| LM520G-LD | 激光水平仪 | 2线 | 3个 | 土3mm@10m | V≥110°, H≥130° | 点25m/线20m@300Lux | 磁阻尼，重锤式 | ≤5秒 | ≤3.5° | ||
| LM550LD | 激光水平仪 | 2线 | 2个 | 土3mm@10m | V≥110°, H≥130° | 点25m/线20m | 重力摆式安平 | ≤3秒 | ±(3±0.5)° | ||
| LM530LD | 激光水平仪 | 3线 | 4个 | 土3mm@10m | V≥110°, H≥130° | 点25m/线20m | 重力摆式安平 | ≤3秒 | ±(3±0.5)° | ||
| LM520LD | 激光水平仪 | 5线 | 2个 | 土3mm@10m | V≥110°, H≥130° | 点25m/线20m | 重力摆式安平 | ≤3秒 | ±(3±0.5)° | ||
| LM550H | 激光水平仪 | 5线 | 6个 | 土3mm@10m | V≥110°, H≥130° | 点25m/线20m | 重力摆式安平 | ≤3秒 | ±(3±0.5)° | 高亮，可调 | |
| LM530H | 激光水平仪 | 3线 | 4个 | 土3mm@10m | V≥110°, H≥130° | 点25m/线20m | 重力摆式安平 | ≤3秒 | ±(3±0.5)° | 高亮，可调 | |
| LM520H | 激光水平仪 | 2线 | 2个 | 土3mm@10m | V≥110°, H≥130° | 点25m/线20m | 重力摆式安平 | ≤3秒 | ±(3±0.5)° | 高亮，可调 |
技术指标
| 型号 | LM585R | |||||||||
| 激光管 | 夏普LD | |||||||||
| 激光类型 | 红光，高亮 | |||||||||
| 激光线数 | 8线 | |||||||||
| 激光波长 | 635nm±10nm | |||||||||
| 激光等级 | Class II | |||||||||
| 水平精度 | ≤±3mm/10m | |||||||||
| 垂直精度 | ≤±3mm/10m | |||||||||
| 亮度调节 | 3档可调 | |||||||||
| 最小贴地距离 | 20mm | |||||||||
| 激光线宽 | ≤5mm±1/10m（在室内光照80~100Lux环境下测试） | |||||||||
| 发射方式 | 水平360°，垂直120° | |||||||||
| 安平范围 | ±（3±1）° | |||||||||
| 电池使用寿命 | ＞30h | |||||||||
| 工作范围 | 最高亮度模式下，半径＞30m | |||||||||
| 按平方式 | 磁阻尼，重锤式 | |||||||||
| 报警方式 | 蜂鸣+激光线闪烁 | |||||||||
| 斜线模式 | 有 | |||||||||
| 尺寸 | 85×75×115mm | |||||||||
| 工作温度 | -10℃~+50℃ | |||||||||
| 电源 | 3.7V 6000mAh | |||||||||
| 标准配件 | 主机、6000mAh电池包、Type-C线、说明书、保修卡、升降台、三脚底座 | |||||||||
