UT263A电缆识别仪

型号:UT263A
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

UT263A 电缆识别仪是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆,避免误锯带电电缆而引起严重事故。电缆识别是从电缆两端的操作开始的,必须保证电缆两端的双重编号准确无误,本仪器设计采用了 PSK 技术。无论现场工作人员的记忆多么可靠,都不能代替与业仪器的识别。本产品只适用于已停电的电缆的现场识别,严禁将本电缆识别仪接入正在运行的电力电缆!本仪表由发射机,接收机,柔性电流钳等组成。

产品特点

UT263A产品主要特点

电缆识别(识别并解码脉冲电流信号)
电压测试AC 0.01V~600V(50Hz/60Hz)
军用工具箱 抗压200kg
柔性线圈 接收钳φ200mm
彩色光栅 动态指示
电子表盘 精美直观
可充锂电池
PSK技术、抗干扰能力强
脉冲电流:30mA Max
脉冲电压:500V
脉冲宽度:2mS

其他型号

型号产品名称识别方式显示模式电压电流发射钳内径线圈内径其它
UT689B智能管线探测仪带电电缆、停电电缆路径探测及识别发射机:5寸LCD彩屏液晶/接收机:4.3寸真彩液晶屏显示,彩色图标指示//125mm200mm可标定电缆数量:1~20条
UT263B+智能带电电缆识别仪带电识别、停电识别发射机:LCD实时显示剩余电池电压/接收机:3.5寸真彩液晶屏显示,彩色图标指示//125mm200mm可标定电缆数量:1~20条
UT263A电缆识别仪停电识别发射机LCD显示/接收机3.5寸真彩液晶屏显示AC 600V//200mm/

技术指标

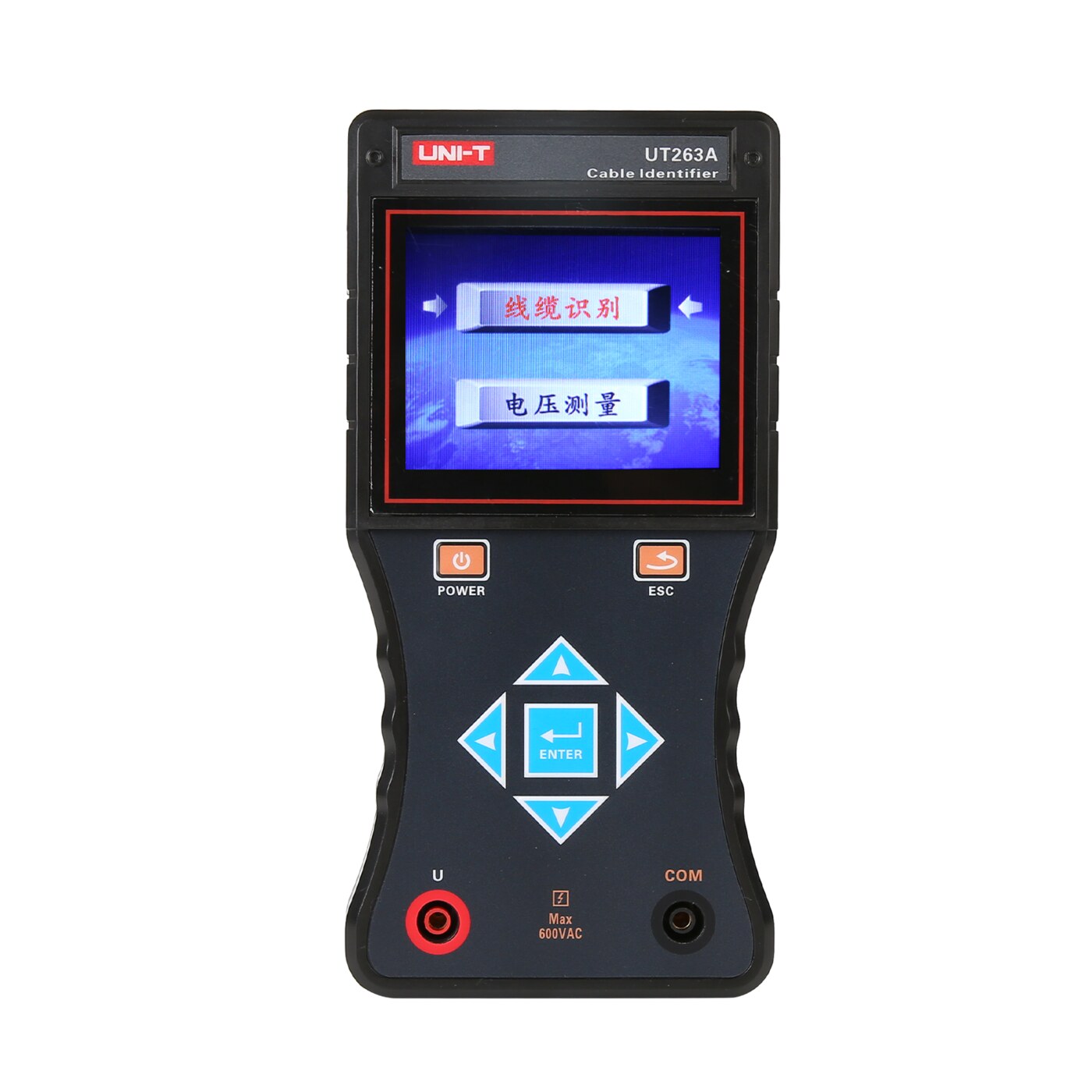

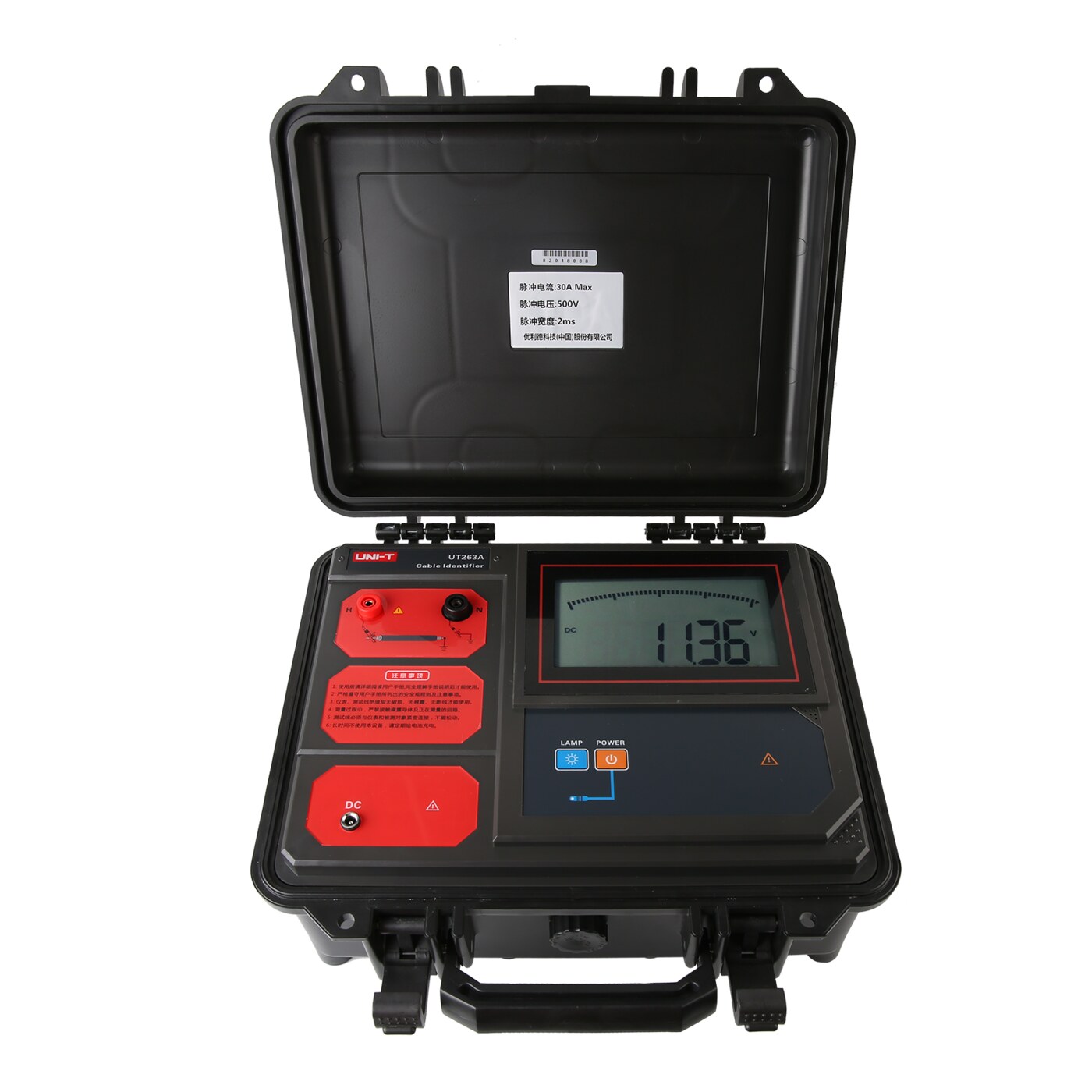

型号UT263A(发射机规格)型号UT263A(接收机规格)
功 能产生脉冲编码电流信号;显示剩余电池电压功 能电缆识别(识别并解码脉冲电流信号);交流电压测量
电 源11.1V大容量可充锂电池,充满电连续工作约8小时电 源7.4V大容量可充锂电池,USB充电接口,充满工作约8小时
显示模式超大LCD实时显示剩余电池电压额定电流约180mA max
脉冲电压500V显示模式3.5寸真彩液晶屏显示,彩色电子表盘指示
脉冲电流最大30A(取决于回路电阻的大小)接收机尺寸长宽厚207mm×101mm×45mm
脉冲频率1次/秒检测范围线圈可检测回路电阻为0Ω~2kΩ的脉冲信号;检测回路电阻为2kΩ时,需保证发射机电池电量为10V以上
脉冲宽度2ms
发射信号棒图动态显示发射信号电压精度±1%±1dgt
测试线长3米,带鳄鱼夹,红黑各1条检测速率约1次/秒
工作温度-10℃~40℃充 电 器9V DC充电器
尺 寸320mm×275mm×145mm充电接口USB充电接口
仪表质量发射机:2.5kg,总质量:3.3 kg(含接收机)
工作温湿度-10℃~40℃;80%Rh以下
外包装尺寸长宽高400mm×245mm×335mm存放温湿度-10℃~50℃,≤95%RH, 无结露
抗 压发射机采用一体化专用工具箱式,箱体能承受约200kg的压力电压量程AC 0.01V~600V(50Hz/60Hz)
充 电 器12.6V DC充电器接收机质量接收机:370g(带电池) 电流钳:172g
充电接口囿形充电接口,DC标识背光控制按上下箭头键可以调节LCD背光亮度
电池电量低亍9.65V时,电池电压低符号显示,低亍9.5V时,设备自动关机识别信号彩色光栅动态显示信号强度
LCD显示域124mm×67mm电缆识别成 功绿色光栅顺时针动态指示
LCD尺寸128mm×75mm非目标电缆红色光栅逆时针动态指示
背光控制 有,白色背光灯柔性线圈长约630mm,线径6 mm或12.5mm
抗 压发射机采用一体化军用工具箱式设计,箱体承受约 200kg的压力 线圈内径 φ200mm
耐 压AC 3700V/rms(仪器箱顶面与底面之前)绝 缘仪表线路与护套外壳之间≥100MΩ
参考安规IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)适合安规IEC61010-1 CAT Ⅲ 600V,IEC61010-031,IEC61326,
