产品概述
UT269+无线高压验电器是专为高压输电线路验电、高压输电线路对地电压、感应电压测试而精心设计制造。产品突破传统高压验电器只能检验是否有电的局限，本仪器可以在验电报警同时，测试高压对地电压。UT269+无线高压验电器验电电压等级380V～220kV，完全涵盖了各电压等级(380V、6.6kV、10kV、35kV、66kV、110kV、220kV)的验电及对地电压测试，无需根据不同电压等级购置多套高压验电器，节省成本，安全可靠省时快捷，是电力输电线路检修的必备工具。在输电线路检修和维护时，即使线路已经断开，但由于电容效应，仍然可能通过感应而存在非常高的高压电压，严重威胁操作人员和操作过程的安全，必须经过验电器检验线缆存在的电压是否已降到安全可操作的电压等级。
产品特点
无线高压验电、高压电压及感应电压测试
无线传输：直线传输距离约30米
验电电压范围：380V～220kV
电压等级显示：380V、6.6kV、10kV、35kV、66kV、110kV、220kV
对地电压显示范围：0.1kV～150kV

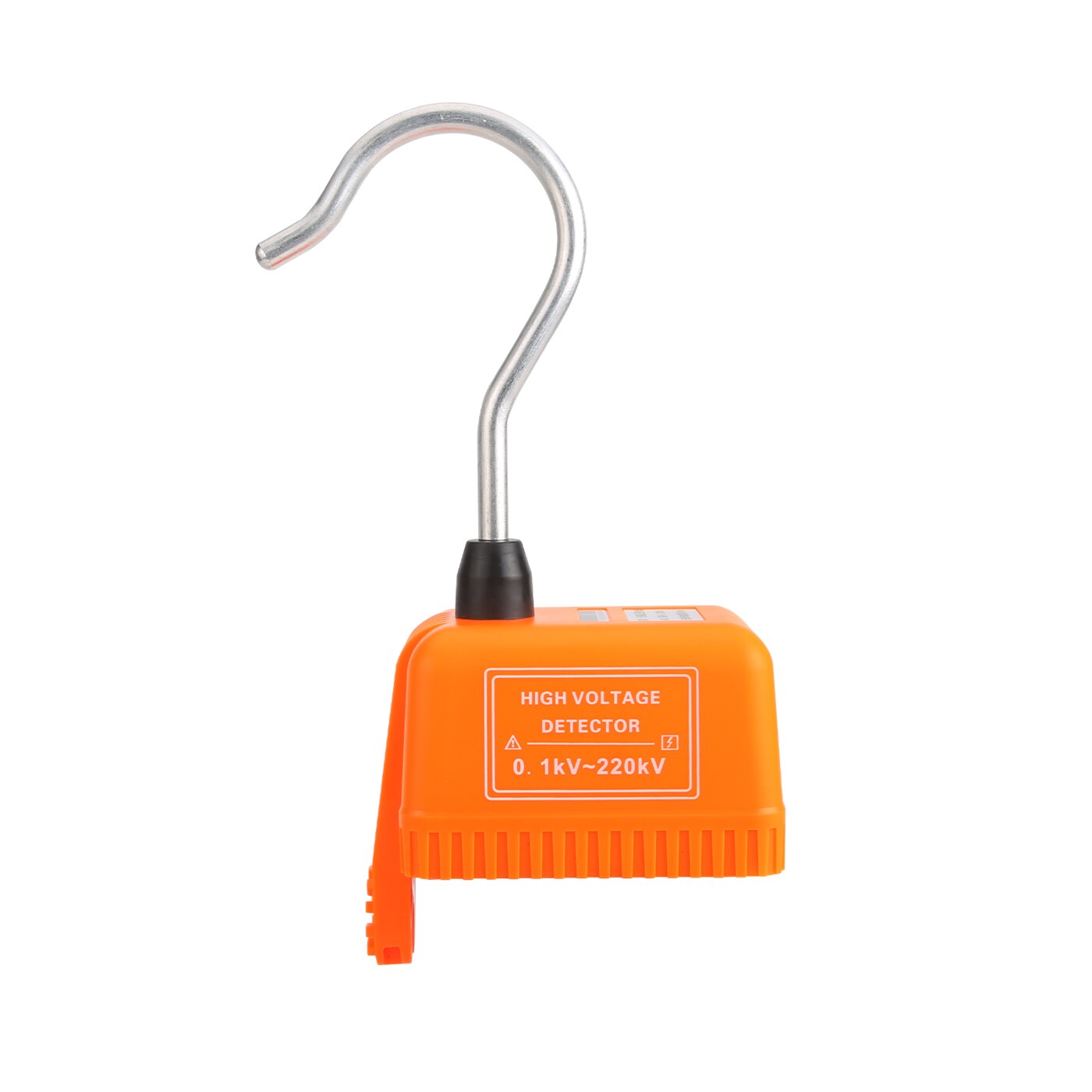

探勾口径：Φ50mm
探针长度：110mm
无线频率：433MHz
验电指示、电源指示
数据存储：99组
绝缘杆长度：4300mm
数据上传软件：具有历史数据查询、保存、打印等功能。
其他型号
| 型号 | 产品名称 | 电压量程 | 电流量程 | 核相距离 | 语音播报 | 其它 |
|---|---|---|---|---|---|---|
| UT269C+ | 无线高压核相电流仪 | AC 10V～500kV | 9999A | 200m | 有 | |
| UT269+ | 无线高压验电器 | / | / | / | / | / |
| UT269D+ | 远程无线高压卫星核相仪 | / | / | 200m | 有 | / |
| UT269A+ | 无线高压核相仪 | AC 10V～500kV | / | 普通核相距离：200m | / | / |
| UT269B | 无线高压核相仪 | 70V～110kV | / | / | / | / |
| UT269A | 无线高压核相仪 | / | / | / | / | / |
技术指标
| 功 能 | 无线高压验电、高压线路电压测试 | ||||||||||||||||||||||
| 电压等级显示 | 380V、6.6kV、10kV、35kV、66kV、110kV、220kV | ||||||||||||||||||||||
| 对地电压显示范围 | 0.1kV～150kV（对大地电压） | ||||||||||||||||||||||
| 验电电压范围 | 380V～220kV | ||||||||||||||||||||||
| 对地电压显示精度 | ±15%rdg±5dgt | ||||||||||||||||||||||
| 探针长度 | 110mm（产品可根据现场情况更换探勾或探针） | ||||||||||||||||||||||
| 无线频率 | 433MHz | ||||||||||||||||||||||
| 无线传输距离 | 直线传输距离30米 | ||||||||||||||||||||||
| LCD尺寸 | 47mm×28.5mm（有背光） | ||||||||||||||||||||||
| 验电指示 | 验电时探测器具有声光指示功能，红色双闪灯指示和“嘟--嘟--嘟”蜂鸣声 | ||||||||||||||||||||||
| 显示速率 | 2次/秒 | ||||||||||||||||||||||
| 数据存储 | 99组(掉电或更换电池不会丢失数据) | ||||||||||||||||||||||
| 自动关机 | 开机约10分钟仪表将自动关机 | ||||||||||||||||||||||
| 电池电压低指示 | 当探测器电池电压降到低于7.2V±0.1V时，绿色电源指示灯闪烁；当接收器电压低于4.8V±0.1V，显示电池电压低符号“ 提醒更换电池。 | ||||||||||||||||||||||
| 额定电流 | 探测器：75mA max；接收器：35mA max | ||||||||||||||||||||||
| 探勾口径 | φ50mm； | ||||||||||||||||||||||
| 仪器尺寸 | 接收器：78mm×165mm×42mm；探测器300mm×237mm×85mm | ||||||||||||||||||||||
| 仪表质量 | 约6kg（含附件） | ||||||||||||||||||||||
| 绝缘杆长度 | 约4300mm | ||||||||||||||||||||||
| 随机附件 | 探测器：1件；接收器：1件；探勾：1件；探针：1件；伸缩绝缘杆：1件； USB通讯线：1件；7#碱性干电池：4节；9V6F66电池：1节，工具包：1件。 | ||||||||||||||||||||||
