产品概述

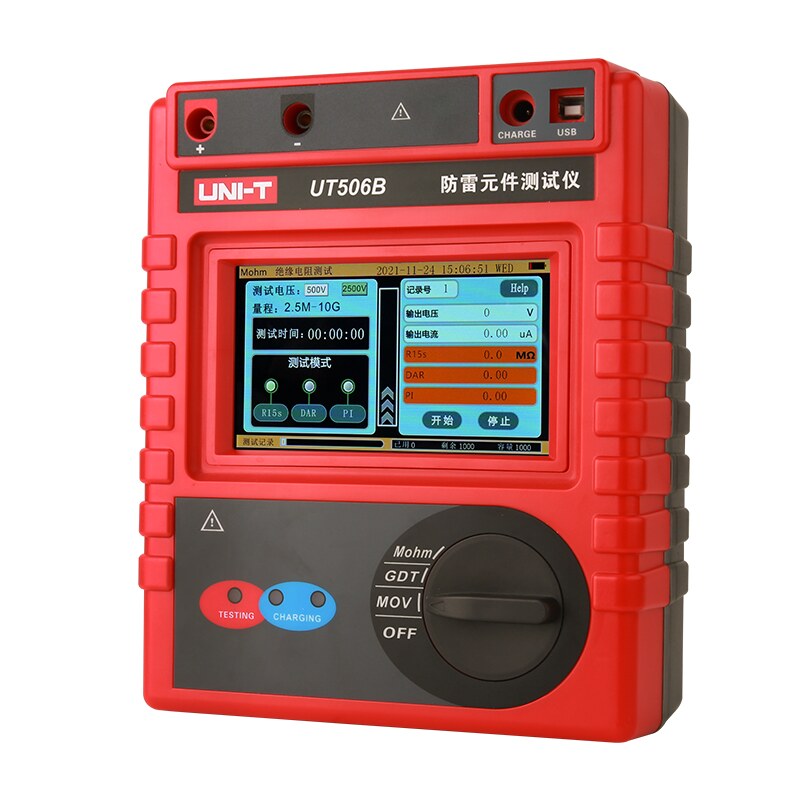

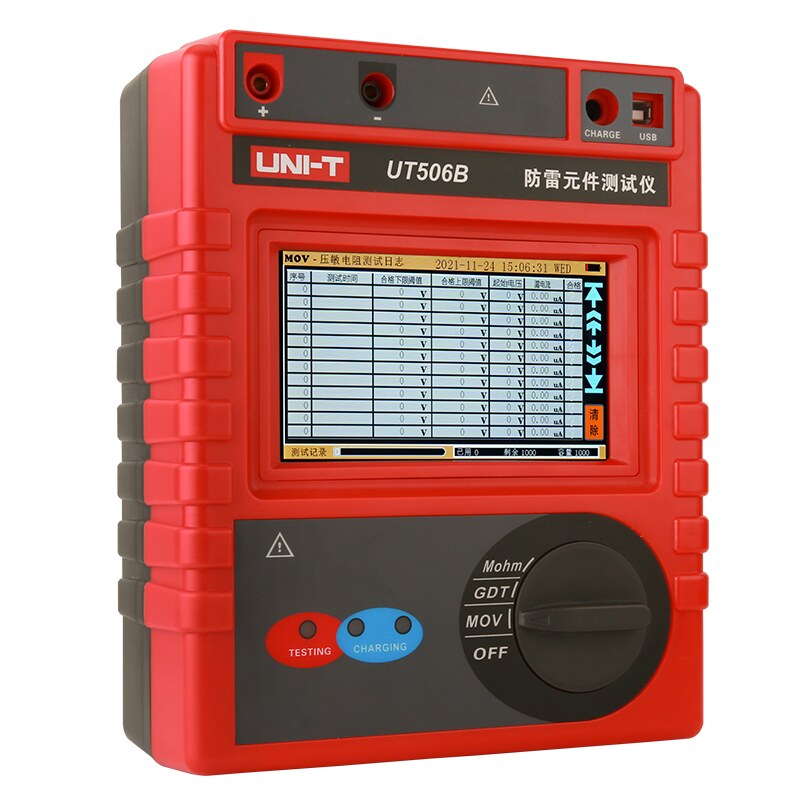

UT506B智能型防雷元件测试仪用于测量多种压敏电阻（MOV）和气体放电管（GDT）性能参数测试，仪表具有独特的高压短路保护、过流保护功能，专业级的参数设置功能、高压限值设定、升压速度设定、合格范围设定、合格判断筛选、自动量程调节等功能。还具有单件测试模式、连续测试模式功能，特别适合批量元件测试。还具有绝缘电阻、吸收比、极化指数测试功能。 仪器输出电压高达3000V，起始动作电压U1mA测量范围：50～3000V，漏电流测量范围：0～1000uA，直流击穿电压测量范围50～3000V，重复稳定性好、准确可靠、具有卓越的测试稳定性能和抗干扰能力。
产品特点
测试功能：压敏电阻测试、放电管测试、绝缘电阻测试；
USB数据上传功能，导出为Excel格式；
测试仪具有稳定的输出电压，输出电压最高达3000V
自动存储含有日期时间的测试结果,可存储3000组测试记录,
USB接口数据上传功能,导出为Excel格式；
采用可充电大容量锂电池;DC7.2V 2600mAh可充电锂电池;
其他型号
| 型号 | 产品名称 | RCD测试 | 工作电压 | 频率范围 | 直流电压 | 交流电压 | 接触电压自动检测 | 其它 |
|---|---|---|---|---|---|---|---|---|
| UT506B | 防雷元件测试仪 | / | / | / | / | / | / | / |
| UT506A | 防雷元件测试仪 | / | / | / | / | / | / | / |
| UT595 | 电气综合测试仪 | 支持 | / | 45Hz～60Hz | / | 0V～440V | / | / |
| UT586+ | 漏电开关测试仪 | 支持 | 30~480V | 45～60Hz | / | 30V～480V | / | / |
| UT586 | 漏电开关测试仪 | 支持 | 195V-230V | 50～60Hz | / | 60V～400V | / | / |
| UT585 | 漏电保护开关测试仪 | 支持 | 230V | 50～60Hz | / | 60V～400V | / | / |
| UT582+ | 漏电保护开关测试仪 | AUTO RAMP 10 / 20 / 30 /100 / 300 / 500mA | 195V~253V | 45～60Hz | / | 交流电压(V)（频率）：30V～500V（45～60Hz） | / | / |
技术指标
电 源 | DC 7.2V 2600mAh可充电锂电池（连续待机3小时以上） |
测量方式 | 直流压降法 |
换 档 | 全自动换档 |
显示模式 | 触摸彩屏 |
LCD尺寸 | 108mm×65mm |
主机尺寸 | 212mm×175mm×76mm |
质 量 | 约1200g |
测 试 线 | 红色1米，黑色1米各一条；鳄鱼夹2个，表笔2个 |
升压速度设定 | 总共有5个升压等级 |
高压限值设定 | 步进“250V”进行调节，最高可设定到3000V |
合格范围设定 | 有 |
合格判断条件设定 | 可设定电压或漏电流作为判断合格的条件 |
合格判断提醒 | 蜂鸣器提示，合格响一声，不合格响三声 |
绝缘电阻测试功能 | 绝缘电阻（Mohm）、极化指数（PI）、吸收比（DAR）测试 |
数据存储 | 自动存储测试时数据，压敏电阻1000组、气体放电管1000组、绝缘电阻1000组。已用、可用存储空间直观指示。 |
数据查阅 | 有 |
溢出显示 | 超量程溢出时“9999.99”符号指示 |
测试模式 | 单次：一键测试无需预置。 连续：可设预置电压，连续测试迅捷快速。 |
数据上传 | USB接口，测试记录数据上传计算机，可导出为Excel格式。 |
电池电压 | 电池电量指示显示，电池电压低时提醒及时充电 |
自动关机 | 开机后25分钟无操作自动关机 |
