规格参数
产品概述

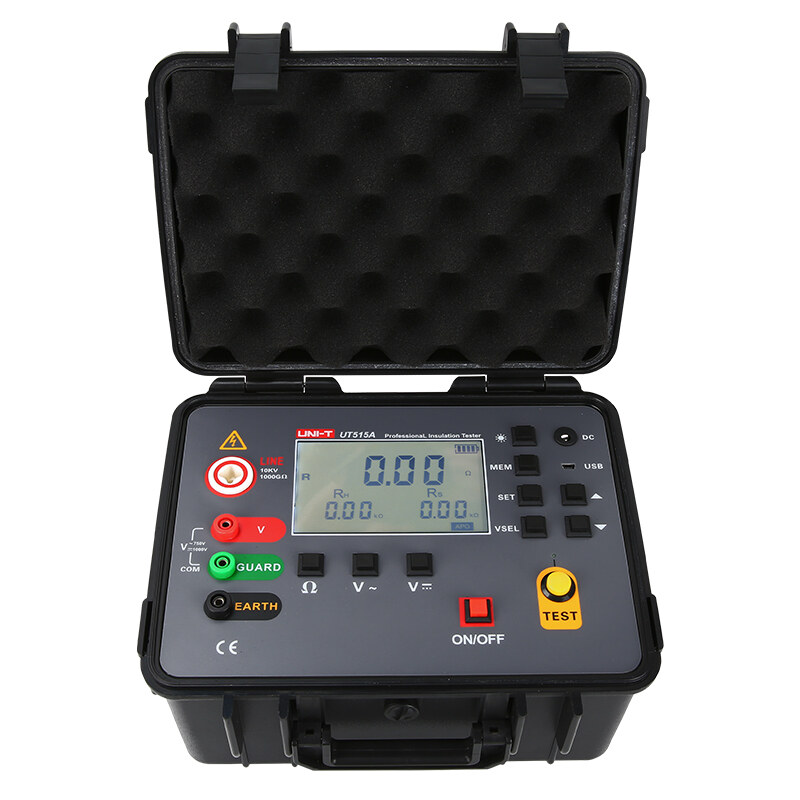

绝缘电阻测试仪，又名兆欧表，用于绝缘电阻的测试。UT515A具有LCD大屏背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量交直流电压吸收比和极化指数功能。整机量程广、分辨率高、操作简便、携带方便，准确、可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门必不可少的测量仪表。坚固可靠易用，使用户的工作事半功倍。
产品特点
支持0.01MΩ~1000GΩ的绝缘测试；
集成6个电压等级，250V、500V、1000V、2500V、5000V、10kV；
具有常规交直流电压测量功能；
500组数据存储，并可通过USB与上位机连接；
专业高效，一键测试极化指数与介质吸收比；
LCD背光大屏显示，保证用户在暗处作业的效率；
其他型号
| 型号 | 产品名称 | 电压输出 | 绝缘电阻测量 | 交/直流电压测量 | 数据存储 | 极化指数吸收比 | 比较功能 | 数据传输 | 其它 |
|---|---|---|---|---|---|---|---|---|---|
| UT516E | 15kV兆欧表 | 500V/1000V/2500V/5000V/10kV/15kV | 0.2MΩ～50TΩ | 0V~1000V/AC 0V~750VDC | 300 | 极化指数/吸收比 | 无 | 蓝牙APP、USB通讯 | 斜坡测试（EAMP) |
| UT515A+ | 10kV兆欧表 | 250V/500V/1000V/2500V/5000V/10kV | 0.1MΩ～35TΩ | 0V~1000V/AC 0V~750VDC | 300 | 极化指数/吸收比 | 无 | 蓝牙APP、USB通讯 | / |
| UT513G | 5kV兆欧表 | 100V/250V/500V/1000V/2500V/5000V | 0.05MΩ～10TΩ | 0～1000VAC/0～750VDC | 300 | 极化指数/吸收比 | 无 | 蓝牙APP、USB通讯 | / |
| UT515A | 10kV绝缘电阻测试仪 | 250V、500V、1000V、2500V、5000V、10kV | 0.01MΩ~1000GΩ | DC 0.0V~1000V /AC 0.0V~750V | 500 | 极化指数/吸收比测量 | 支持 | USB数据传输 | / |
| UT513A | 5kV绝缘电阻测试仪 | 500V/100V/2500V/5000V | 0.5MΩ~1000GΩ | AC/DC 30~600V | 18 | 极化指数/吸收比测量 | 比较测量 | USB数据传输 | / |
| UT512D | 绝缘电阻测试仪 | 250V/500V/1000V/2500V | 0.25MΩ~1.0TΩ | 交流：750V 直流：1000V | 999组 | 极化指数/吸收比自动测量 | 比较测量 | USB数据传输 | 8节LR4碱性电池，短路电流约3.5mA |
| UT512 | 绝缘电阻测试仪 | 500V/1000V/1500V/2500V | 1MΩ～100GΩ | 交直流：600V | 18 | 极化指数 | 比较测量 | USB数据传输 | / |
| UT511 | 绝缘电阻测试仪 | 100V/250V/500V/1000V | 0.1MΩ～10GΩ | 交流：750V 直流：1000V | 18 | 极化指数 | 比较测量 | / | 低电阻：0.1Ω~999.9Ω |
| UT501E | 快速绝缘电阻测试仪 | 100V/125V/250V/500V/1000V | 0.10MΩ~4000MΩ | 30.0V~600V | 99组 | 自动计算极化指数和吸收比 | 比较功能 | USB和蓝牙App数据传输 | 可充电锂电池11.1V / 2600mAh |
| UT502C | 绝缘电阻测试仪 | 250V/500V/1000V/2500V | 0.00MΩ～20.0GΩ | 交流：30V～750V (50Hz/60Hz) | / | / | / | / | 适配器供电（选配）/6节1.5V AA 碱性电池、自锁开关功能//声光报警 、自动关机/超量程指示 /背光功能 |
| UT501C | 绝缘电阻测试仪 | 100V/250V/500V/1000V | 0.0MΩ～5.0GΩ | 交流：30V～750V (50Hz/60Hz) | / | / | / | / | 适配器供电（选配）/6节1.5V AA 碱性电池、自锁开关功能//声光报警 、自动关机/超量程指示 /背光功能 |
| UT502A | 绝缘电阻测试仪 | 500V/1000V/2500V | 0.00MΩ~20.0GΩ | 交流：30V～750V | / | 极化指数吸收比测量 | / | / | 连续测量、短路蜂鸣器报警、自动放电、低电阻测量 |
| UT501A | 绝缘电阻测试仪 | 100V/250V/500V/1000V | 0.00MΩ~5.5GΩ | 交流：30V～750V | / | / | / | / | 连续测量、短路蜂鸣器报警、自动放电 |
| UT516B | 绝缘电阻测试仪 | 500V/1000V/2500V/5000V/10000V/12KV | 0.50MΩ~10TΩ | DC 30~1000V/AC 30~750V | 999 | 极化指数/吸收比测量 | 支持 | USB数据传输 | / |
| UT515B | 绝缘电阻测试仪 | 500V/1000V/2500V/5000V/10kV | 0.50MΩ~10TΩ | DC 30V~1000V/AC 30V~750V | 999 | 极化指数/吸收比测量 | 支持 | USB数据传输 | / |
| UT515C | 10kV高压绝缘电阻测试仪 | 50V/250V/500V/1kV/2.5kV/5kV/10kV | 0.005MΩ~20.0 TΩ | 交流750V，直流1000V | 1000组 | 自动计算极化指数和吸收比 | / | USB和蓝牙App 数据传输 | 可充电锂电池14.8V/6400mAh |
| UT513E | 5kV高压绝缘电阻测试仪 | 50V/250V/500V/1kV/2.5kV/5kV | 0.005MΩ~10.0 TΩ | 交流750V，直流1000V | 1000组 | 自动计算极化指数和吸收比 | / | USB和蓝牙App 数据传输 | 可充电锂电池14.8V/6400mAh |
| UT505A BT | 手持绝缘电阻测试仪 | 50V/100V/250V/500V/1000V | 0.01MΩ~20GΩ | DC 0.0V~600.0V AC 0.0V~600.0V | 99 | 极化指数吸收比 | 支持 | 蓝牙数据传输 | / |
| UT505B | 手持式绝缘电阻测试仪 | 50V/100V/250V/500V/1000V | 0.01MΩ~200GΩ | DC 0.0V~600.0V AC 0.0V~600.0V | 99 | 极化指数吸收比测量 | 支持 | / | 连续性导通测量/漏电流显示/USB自检 |
| UT505A | 手持式绝缘电阻测试仪 | 50V/100V/250V/500V/1000V | 0.01MΩ~20GΩ | DC 0.0V~600.0V AC 0.0V~600.0V | 99 | 极化指数吸收比测量 | 支持 | / | / |
| UT533 | 绝缘万用表 | 50V/100V/250V/500V/1000V | 1.00~2.00GΩ | DC 0.0V~1000V AC 0.0V~1000V | 99组 | / | / | / | 交直流电流测量、电阻测量、电容测量、频率测量、温度测量、二极管测量、通断测量 |
| UT513C | 5kV绝缘电阻测试仪 | 250V/500V/1000V/ 2500V/5000V | 5.00TΩ | 30～1000VDC/30～1000VDC | 999组 | 极化指数/自动吸收比测量 | 比较测量 | USB/蓝牙APP数据传输 | 可充电锂电池14.8V 5200mAh、电容测量 |
| UT513B | 5kV绝缘电阻测试仪 | 250V/500V/1000V/1500V/2500V/5000V | 2.0/TΩ | 30～1000VDC/30～750VAC | 999组 | 极化指数级或比值 | 比较功能 | USB 数据传输 | 可充电锂电池 14.8V, 5200mAh |
| UT512E | 2.5kV绝缘电阻测试仪 | 250V/500V/1000V/2500V | 0.25MΩ~2.5TΩ | 交流：750V 直流：1000V | 999组 | 极化指数级或比值 | 比较功能 | USB 数据传输 | 可充电锂电池 14.8V, 5200mAh，短路电流约50mA |
| UT503PV | 光伏绝缘电阻测试仪 | 125V/250V/500V/1000V | 1000MΩ/2000MΩ/4000MΩ/4000MΩ/ | DC：5~1000VAC：5~600V | 1000 | / | / | USB/蓝牙数据传输 | 光伏带电测量，最大DC100V、2600mAh可充电锂电池 |
技术指标
| 测量功能 | 输出电压 | 量程 | 精度 | 分辨率 |
| 绝缘电阻 | 250V（±10%） | 0~10MΩ | ±3%rdg±5dgt | 0.01MΩ |
| 10~100MΩ | 0.1MΩ | |||
| 100~1000MΩ | 1MΩ | |||
| 1G~10GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 500V（±10%） | 0~10MΩ | ±3%rdg±5dgt | 0.01MΩ | |
| 10~100MΩ | 0.1MΩ | |||
| 100~1000MΩ | 1MΩ | |||
| 1G~10GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 1000V（±10%） | 0~20MΩ | ±3%rdg±5dgt | 0.01MΩ | |
| 20~200MΩ | 0.1MΩ | |||
| 200~2000MΩ | 1MΩ | |||
| 2G~20GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 2500V（±10%） | 0~2000MΩ | ±3%rdg±5dgt | 1MΩ | |
| 2000MΩ~20GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 20GΩ~200GΩ | ±20%rdg±10dgt | 0.1GΩ | ||
| 5000V（±10%） | 0~2000MΩ | ±3%rdg±5dgt | 1MΩ | |
| 2000MΩ~20GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 20GΩ~200GΩ | ±20%rdg±10dgt | 0.1GΩ | ||
| 200GΩ~1000GΩ | ±20%rdg±10dgt | 1GΩ | ||
| 10kV（±10%） | 0~2000MΩ | ±3%rdg±5dgt | 1MΩ | |
| 2000MΩ~20GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
| 20GΩ~200GΩ | ±20%rdg±10dgt | 0.1GΩ | ||
| 200GΩ~1000GΩ | ±20%rdg±10dgt | 1GΩ | ||
| 电压测量 | 测量功能 | 测量范围 | 精度 | 分辨率 |
| 直流电压 | DC 0.0V~1000V | ±1.5%rdg±3dgt | 0.1V | |
| 交流电压 | AC 0.0V~750V | ±1.5%rdg±3dgt | 0.1V | |
| 基准条件 | 23°C±5°C, 75%rh以下 | |||
| 额定电压(V) | 250、500、1000、2500、5000V、10KV | |||
| 测量电压(V) | 额定电压× (1±10%) | |||
| 绝缘电阻量程(GΩ) | 0.01MΩ~1000GΩ | |||
| 绝缘电阻分辨率 | 0.01MΩ | |||
| 直流电压量程 | 0~1000V | |||
| 直流电压分辨率 | 0.1V | |||
| 交流电压量程 | 0~750V | |||
| 交流电压分辨率 | 0.1V | |||
| 输出短路电流 | ≥5mA(10kV) | |||
| 吸收比和极化指数 | 有 | |||
| 电源 | 12V充电电池 | |||
| 背光 | 可控灰白屏背光， 适合昏暗场所使用 | |||
| 显示模式 | 4位超大LCD显示，灰白屏背光 | |||
| LCD显示尺寸 | 108mm×65mm | |||
| 仪表尺寸 | 长宽高： 277.2mm×227.5mm×153mm | |||
| USB接口 | 具有USB接口，软件监控，存储数据可以上传电脑，保存打印 | |||
| 通讯线 | USB通讯线1条 | |||

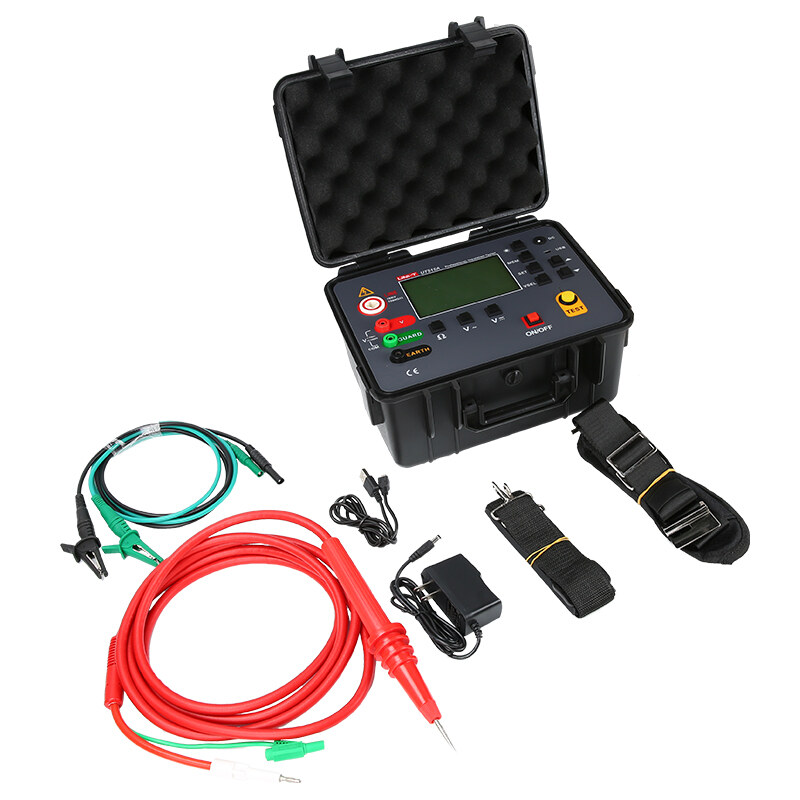

| 测试线 | 高压棒红色3米，高压测试线黑色1.5米， 绿线1.5米 | |||
| 数据存储 | 500组， 闪烁显示"FULL"符号表示存储已满 | |||
| 数据查询 | 数据查阅功能： "READ"符号显示 | |||
| 溢出显示 | 超量程溢出功能： "OL"符号显示 | |||
| 报警功能 | 测量值超过报警设定值时发出报警提示 | |||
| 功耗 | 待机：30mA MAX(关背光) | |||
| 开机开背光：42mA MAX | ||||
| 测量：300mA MAX(关背光) | ||||
| 重量 | 2720g(含电池) | |||
| 自动关机 | 无操作15min | |||
| 仪表绝缘 | ≥50MΩ（测量线路与外壳间） | |||
| 仪表耐压 | AC 3kV/50Hz 1min | |||
| 工作温湿度 | -10℃~+50℃＜85%RH | |||
| 储存温湿度 | -15℃~+55℃＜90%RH | |||
