规格参数
产品概述

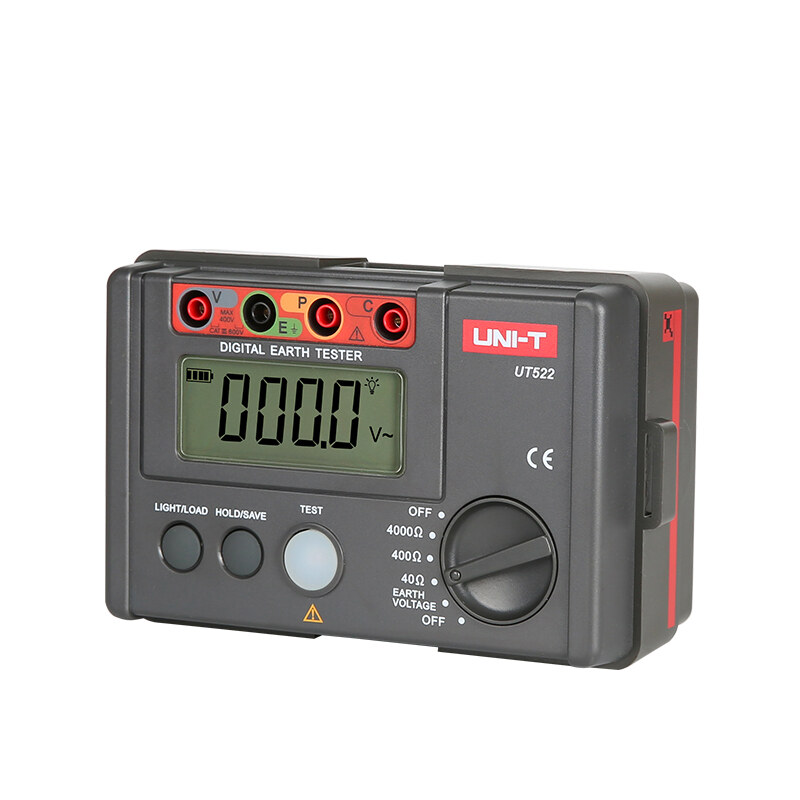

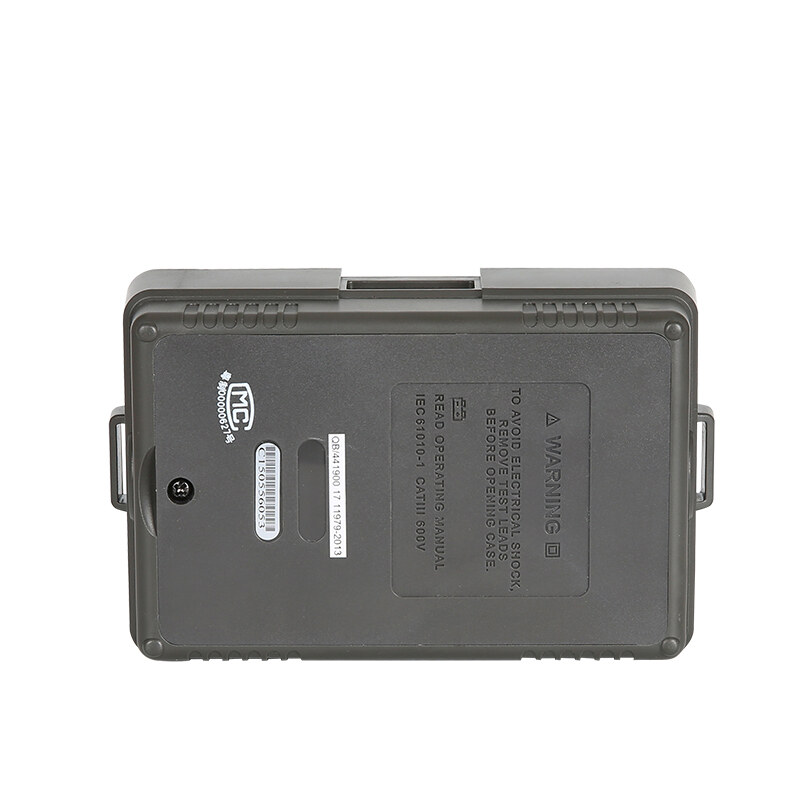

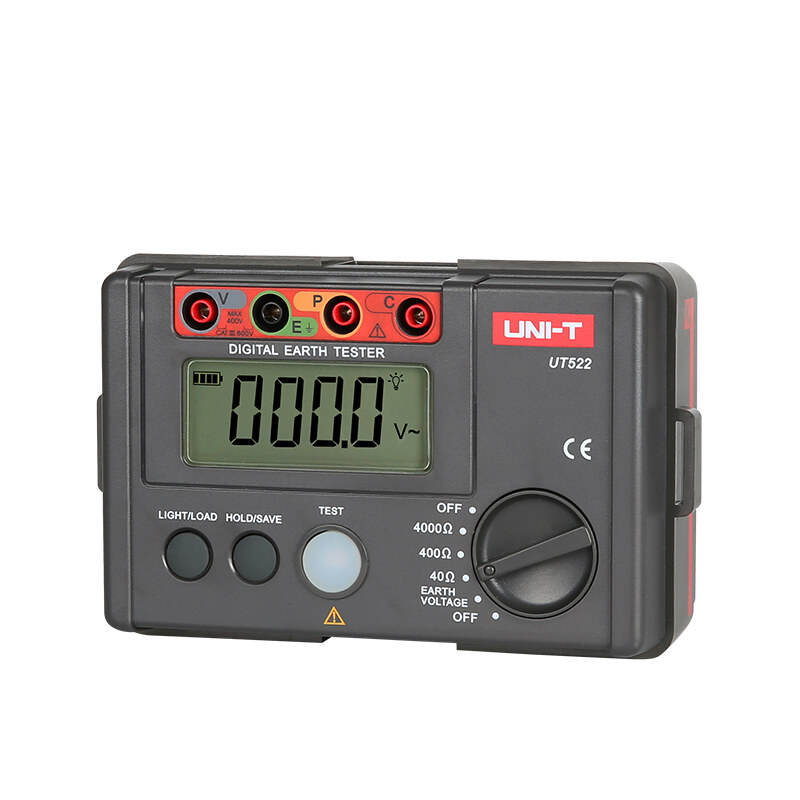

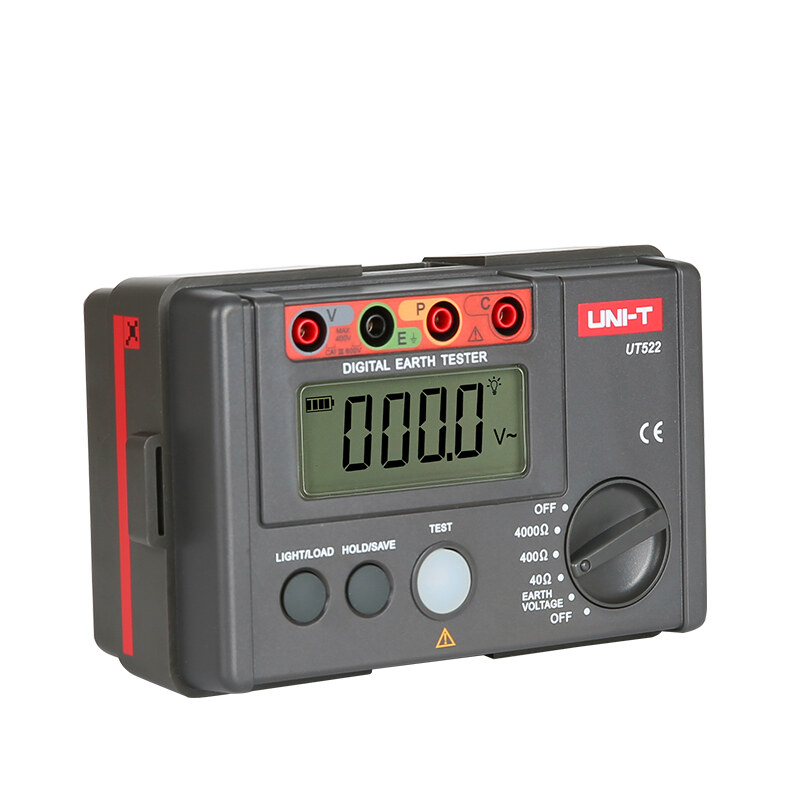

UT522接地电阻测试仪具有背光和电池低电压显示、数据保持和存储、自动关机省电功能。可作精密的三线式测量，也可作简易的二线式测量。可适用于测量各种电力系统，电气设备，防雷设备等接地系统的接地电阻值，还可以进行接地电压测量。适用于冶炼、通讯、制造、石油、电力、化工、建筑等作业接地系统的测试

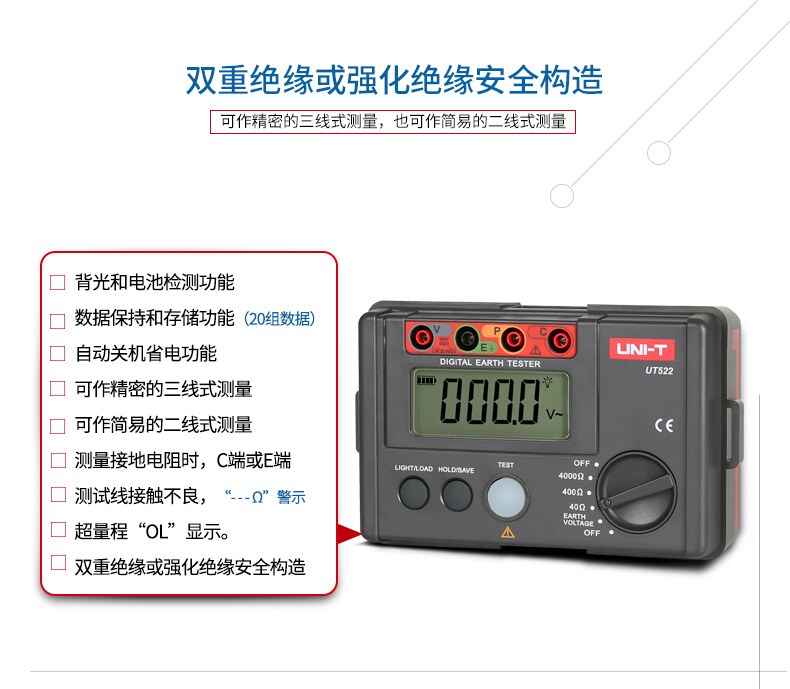

产品特点
接地电阻：0~4000Ω
交流接地电压：0～400V
4000位显示
背光和电池低电压显示
数据保持和存储
自动关机省电功能
精密的三线式测量
也可作简易的二线式测量
其他型号
| 型号 | 产品名称 | 接地电阻（AC） | 测量方式 | 数据传输 | 数据存储 | 电源 | 其它 |
|---|---|---|---|---|---|---|---|
| UT572B | 接地电阻测试仪 | 二三四线法：0.00kΩ～200.00kΩ | 二三四线法测量接地电阻(R～) | USB数据传输、蓝牙APP | 500组 | DC 10.95V可充锂电池 | 土壤电阻率测量(ρ)、接地电压测量 |
| UT273C | 钳形接地电阻测试仪 | 0.010~1200Ω | 互感式测量 | USB数据传输/蓝牙传输 | 500组 | 1.5V AA^4PCS | / |
| UT273B | 钳形接地电阻测试仪 | 0.010~600Ω | 互感式测量 | USB数据传输 | 500组 | 1.5V AA^4PCS | / |
| UT575A+ | 双钳多功能接地电阻测试仪 | 二三四线法：0.001kΩ～200.00kΩ、选择法：0.00Ω~3.000KΩ、双钳法：0.00Ω~200Ω | 二三四线法测量接地电阻(R～)、直流电阻(R—)、选择法测量接地电阻(R～)、双钳法测量接地电阻(R～) | USB数据传输、蓝牙APP | 500组 | DC 10.95V可充锂电池 | 土壤电阻率测量(ρ)、接地电压测量、接地电流测量 |
| UT522 | 接地电阻测试仪 | 0～4000Ω | 精密的三线式测量，简易的二线式测量 | / | 20组 | 1.5V 电池（5#）× 6 | 交流接地电压：0～400V、显示位数：4000、 |
| UT521 | 接地电阻测试仪 | 0～2000Ω | 精密三线式测量，简易的二线式测量 | / | 20组 | 1.5V 电池（5#）× 6 | 接地电压：0～200V/显示位数：2000 |
| UT275A | 钳形接地电阻测试仪 | 0.010~1200Ω | 互感式测量 | 蓝牙传输 | 500组 | 1.5V AA *4PCS | 0.01mA~30.0A |
| UT272A | 钳形接地电阻测试仪 | 0.010~400Ω | 互感式测量 | / | 500组 | 1.5V AA *4PCS | / |
| UT273A | 钳形接地电阻测试仪 | 0.010~300Ω | 互感式测量 | USB数据传输 | 500组 | 1.5V AA^4PCS | / |
| UT271C | 钳形接地电阻测试仪 | 0.010~1000Ω | 互感式测量 | / | 500组 | 1.5V AA^4PCS | 0.01mA~20.0A |
| UT271B | 钳形接地电阻测试仪 | 0.010~500Ω | 互感式测量 | / | 500组 | 1.5V AA^4PCS | 0.01mA~20.0A |
| UT271A | 钳形接地电阻测试仪 | 0.010~300Ω | 互感式测量 | / | 500组 | 1.5V AA^4PCS | / |
| UT275+ | 钳形接地电阻测试仪 | 0.010Ω~1000Ω | 钳式测量法 | USB数据传输/蓝牙APP数据传输 | 500组 | DC 6V（4节5号键性电池） | 0.00mA-20.0A |
| UT273+ | 钳形接地电阻测试仪 | 0.010Ω~600Ω | 钳式测量法 | USB数据传输 | 500组 | DC 6V（4节5号键性电池） | 0.00mA-20.0A |
| UT272+ | 钳形接地电阻测试仪 | 0.010Ω~200Ω | 钳式测量法 | USB数据传输 | 500组 | DC 6V（4节5号键性电池） | / |
| UT273 | 钳形接地电阻测试仪 | 600～1000Ω | / | / | 30组 | 1.5V电池(5#) x4 | / |
| UT576A | 大型地网接地电阻测试仪 | 0.030～2000Ω | 四线测试、三线测试、两线测试 | / | 100组 | 外接220V供电 | 接地电阻测量、土壤电阻率测量、跨步电压测量、分布电势测量、接触电压测量 |
| UT575B | 双钳多功能接地电阻测试仪 | 二三四线法：3.00kΩ～300.00kΩ、选择法：300Ω～3000Ω、双钳法：30Ω～100Ω | 二三四线法测量接地电阻(R～)、直流电阻(R—)、选择法测量接地电阻(R～)、双钳法测量接地电阻(R～) | USB数据传输、蓝牙APP（安卓版） | 2000组 | DC 7.4V 2600mAh 可充锂电池 | 土壤电阻率测量(ρ)、接地电压测量、接地电流测量 |
| UT575A | 双钳多功能接地电阻测试仪 | 0.00Ω~30.00KΩ | 精密4线、三线法、简易二线、选择法、双钳法测量接地电阻 | USB数据传输 | 500组 | DC 6V 铅酸蓄电池 | 直流电阻测试、土壤电阻率、接地电压、交流电流 |
| UT572 | 接地电阻测试仪 | 4Ω~40KΩ | 二线、三线、四线式测试 | / | 20组 | 1.5V 5号碱性电池（LR6）×8 | 土壤电阻率测量 |
| UT523A | 接地电阻测试仪 | 0.00Ω~30.00KΩ | 精密4线法、3线法和简易2线法测量接地电阻 | USB数据传输 | 300组 | DC 9V 碱性干电池LR14 1.5V 6节 | 土壤电阻率测试、接地电压测试 |
| UT278D | 地桩式钳形接地电阻测试仪 | 钳式测量：2000Ω/地桩式测量：30kΩ | 钳式测量法//地桩式测量法 | USB数据传输/蓝牙无线传输 | 500 组数据 | DC 3.7V 锂电池可充 | 电流测试0~60A、漏电流检测、钳口尺寸68mm 土壤电阻率测量 |
| UT278C | 地桩式钳形接地电阻测试仪 | 钳式测量：1800Ω/地桩式测量：30kΩ | 钳式测量法//地桩式测量法 | USB数据传输 | 500 组数据 | DC 3.7V 锂电池可充 | 电流测试0~50A、漏电流检测、钳口尺寸68mm 土壤电阻率测量 |
| UT278B | 地桩式钳形接地电阻测试仪 | 钳式测量：1500Ω/地桩式测量：3000Ω | 钳式测量法//地桩式测量法 | USB数据传输 | 500 组数据 | DC 3.7V 锂电池可充 | 电流测试0~40A、漏电流检测、钳口尺寸68mm 土壤电阻率测量 |
| UT276C | 工业钳形表 | 0.010~1800Ω | 互感式测量 | 蓝牙传输 | 500组 | 1.5V AA *4PCS | 0.1mA~40.0A |
| UT276B | 工业钳形表 | 0.010~1200Ω | 互感式测量 | 蓝牙传输 | 500组 | 1.5V AA *4PCS | 0.01mA~20.0A |
| UT278A+ | 钳形接地电阻测试仪 | 0~1200Ω | 互感夹钳接地电阻测试 | / | 300 | DC 6V（4节5号碱性电池） | 电流测试0~20A、漏电流检测、电流电阻同屏显示、钳口尺寸32mm |
| UT276A+ | 钳形接地电阻测试仪 | 0.01~500Ω | 互感夹钳接地电阻测试 | / | 300 | DC 6V（四节碱性干电池） | 钳口尺寸 32mm |
| UT278R | 接地电阻在线检测仪 | 0.010~2000Ω | 简易两线法、四线法 | RS485 | 400组 | 12V±IVDC | 接地电压：0~600V AC |
技术指标
 基本功能 | 量程 | 基本精度 |
| 型号 | UT522 | |
| 接地电阻(Ω) | 0～40Ω | ±(2%+20) |
| 0～400Ω | ±(2%+3) | |
| 0～4000Ω | ±(2%+3) | |
| 交流接地电压 (V) | 0～400V | ±(1%+6) |
| 频率：50Hz/60Hz | √ | |
| 特殊功能 | ||
| 最大显示 | 4000 | |
| 手动量程 | √ | |
| 自动关机 | 约10分钟 | √ |
| 低电压显示 | √ | |
| 数据保持 | √ | |
| 数据存储 | 20组 | |
| LCD 背光 | √ | |
| 全符号显示 | √ | |
| 双重绝缘保护 | √ | |
| 接触不良指示 | C端或E端测试接触不良显示“Ω” | √ |
| 超量程显示 | 显示“OL” | √ |
| 简易二线式测试 | √ | |
| 精密三线式测试 | √ | |
| 一般特征 | ||
| 电源 | 1.5V 电池（5#）× 6 | |
| LCD尺寸 | 70.6mm × 34mm | |
| 机身颜色 | 红色+灰色 | |
| 机身重量 | 560g | |
| 机身尺寸 | 160mm × 100mm × 70.5mm | |
| 标准配件 | 电池、布包、简易带夹测试线、标准带夹测试线、辅助接地钉 | |
| 标准包装 | 彩盒, 说明书, 保修卡 | |
| 标准包装数量 | 8 台 | |
| 标准包装尺寸 | 615mm × 530mm × 190mm | |
| 标准包装箱毛重 | 15 Kg | |
