产品概述

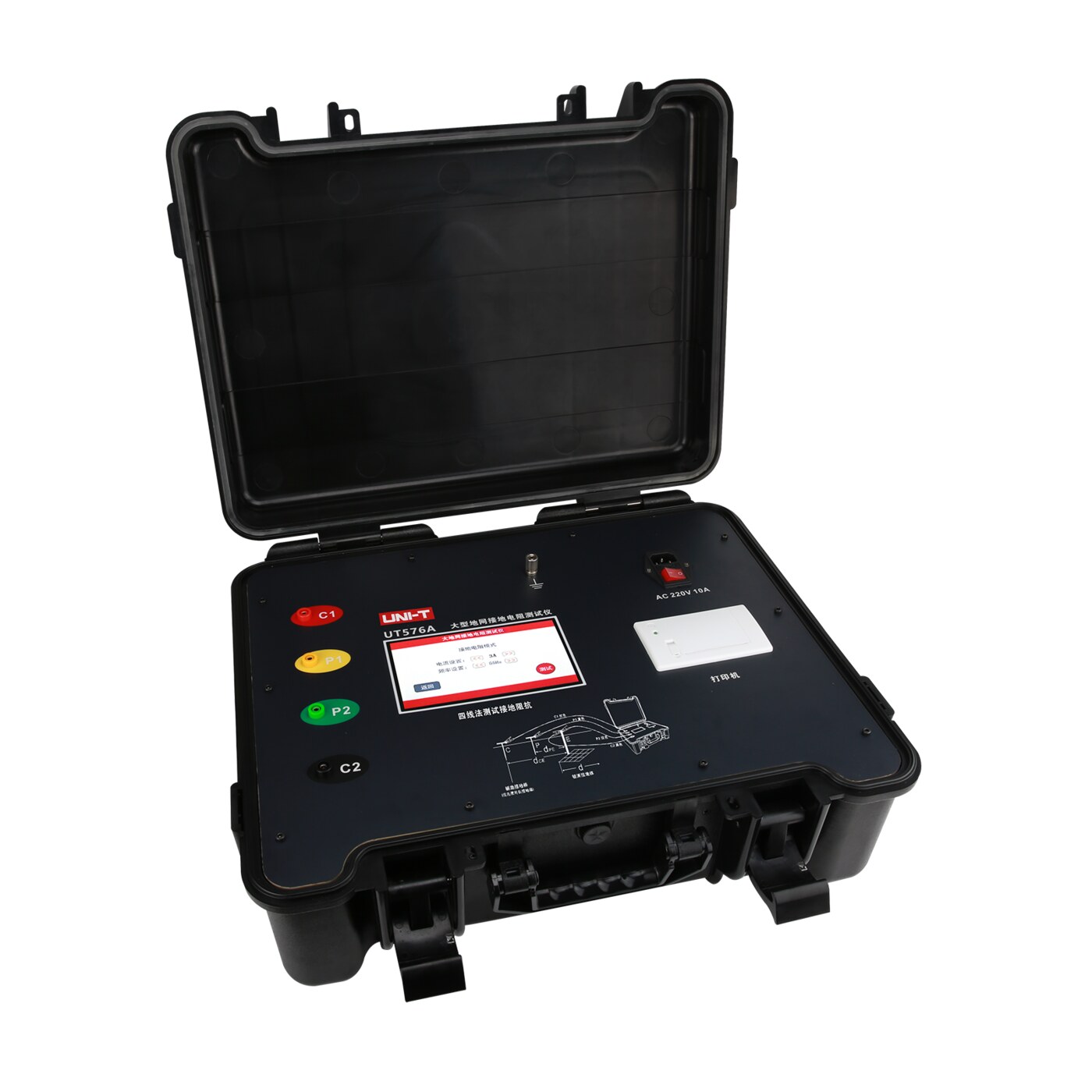

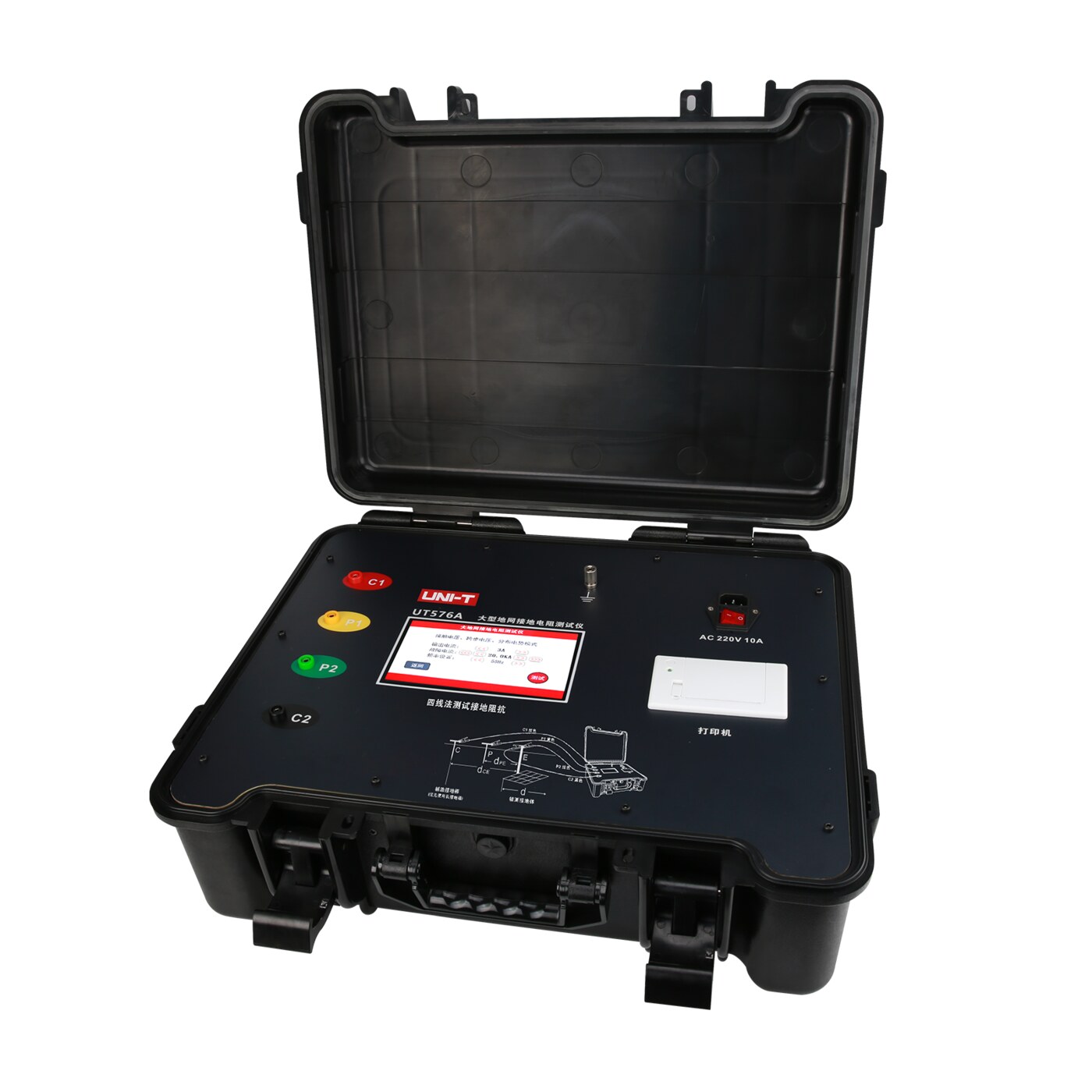

UT576A数字式大型地网接地电阻测试仪又名工频接地电阻测试仪、接地电阻表等是检验测量接地电阻常用仪表的常用仪表。它采用了新型变频交流电源、双频测量技术、超大可触摸彩屏和微处理机技术，满足二线、三线、四线测试阻抗要求，同时可以接地电阻测量、土壤电阻率测量、跨步电压测量、分布电势测量、接触电压测量等参数。 广泛用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等，符合电力变电站和防雷装置检测仪器标准。仪表具有测试精准、快速、简捷、稳定可靠等特点。
产品特点
接地电阻量程：0.030～2000Ω
土壤电阻率量程：0000~999KQm
跨步电压测量、分布电势测量、接触电压测量:0~20000kV
测试频率：45Hz、55Hz、自动双频可选
短路电流：1A、2A、3A、4A、5A(5档设置)
空载电压：AC 400V±10%(正弦波)
触 屏：7寸触控彩屏
打 印：内置热敏打印机
打印纸规格：57*40mm
抗干扰能力：抗工频50Hz电压50V
其他型号
| 型号 | 产品名称 | 接地电阻（AC） | 测量方式 | 数据传输 | 数据存储 | 电源 | 其它 |
|---|---|---|---|---|---|---|---|
| UT572B | 接地电阻测试仪 | 二三四线法：0.00kΩ～200.00kΩ | 二三四线法测量接地电阻(R～) | USB数据传输、蓝牙APP | 500组 | DC 10.95V可充锂电池 | 土壤电阻率测量(ρ)、接地电压测量 |
| UT273C | 钳形接地电阻测试仪 | 0.010~1200Ω | 互感式测量 | USB数据传输/蓝牙传输 | 500组 | 1.5V AA^4PCS | / |
| UT273B | 钳形接地电阻测试仪 | 0.010~600Ω | 互感式测量 | USB数据传输 | 500组 | 1.5V AA^4PCS | / |
| UT575A+ | 双钳多功能接地电阻测试仪 | 二三四线法：0.001kΩ～200.00kΩ、选择法：0.00Ω~3.000KΩ、双钳法：0.00Ω~200Ω | 二三四线法测量接地电阻(R～)、直流电阻(R—)、选择法测量接地电阻(R～)、双钳法测量接地电阻(R～) | USB数据传输、蓝牙APP | 500组 | DC 10.95V可充锂电池 | 土壤电阻率测量(ρ)、接地电压测量、接地电流测量 |
| UT522 | 接地电阻测试仪 | 0～4000Ω | 精密的三线式测量，简易的二线式测量 | / | 20组 | 1.5V 电池（5#）× 6 | 交流接地电压：0～400V、显示位数：4000、 |
| UT521 | 接地电阻测试仪 | 0～2000Ω | 精密三线式测量，简易的二线式测量 | / | 20组 | 1.5V 电池（5#）× 6 | 接地电压：0～200V/显示位数：2000 |
| UT275A | 钳形接地电阻测试仪 | 0.010~1200Ω | 互感式测量 | 蓝牙传输 | 500组 | 1.5V AA *4PCS | 0.01mA~30.0A |
| UT272A | 钳形接地电阻测试仪 | 0.010~400Ω | 互感式测量 | / | 500组 | 1.5V AA *4PCS | / |
| UT273A | 钳形接地电阻测试仪 | 0.010~300Ω | 互感式测量 | USB数据传输 | 500组 | 1.5V AA^4PCS | / |
| UT271C | 钳形接地电阻测试仪 | 0.010~1000Ω | 互感式测量 | / | 500组 | 1.5V AA^4PCS | 0.01mA~20.0A |
| UT271B | 钳形接地电阻测试仪 | 0.010~500Ω | 互感式测量 | / | 500组 | 1.5V AA^4PCS | 0.01mA~20.0A |
| UT271A | 钳形接地电阻测试仪 | 0.010~300Ω | 互感式测量 | / | 500组 | 1.5V AA^4PCS | / |
| UT275+ | 钳形接地电阻测试仪 | 0.010Ω~1000Ω | 钳式测量法 | USB数据传输/蓝牙APP数据传输 | 500组 | DC 6V（4节5号键性电池） | 0.00mA-20.0A |
| UT273+ | 钳形接地电阻测试仪 | 0.010Ω~600Ω | 钳式测量法 | USB数据传输 | 500组 | DC 6V（4节5号键性电池） | 0.00mA-20.0A |
| UT272+ | 钳形接地电阻测试仪 | 0.010Ω~200Ω | 钳式测量法 | USB数据传输 | 500组 | DC 6V（4节5号键性电池） | / |
| UT273 | 钳形接地电阻测试仪 | 600～1000Ω | / | / | 30组 | 1.5V电池(5#) x4 | / |
| UT576A | 大型地网接地电阻测试仪 | 0.030～2000Ω | 四线测试、三线测试、两线测试 | / | 100组 | 外接220V供电 | 接地电阻测量、土壤电阻率测量、跨步电压测量、分布电势测量、接触电压测量 |
| UT575B | 双钳多功能接地电阻测试仪 | 二三四线法：3.00kΩ～300.00kΩ、选择法：300Ω～3000Ω、双钳法：30Ω～100Ω | 二三四线法测量接地电阻(R～)、直流电阻(R—)、选择法测量接地电阻(R～)、双钳法测量接地电阻(R～) | USB数据传输、蓝牙APP（安卓版） | 2000组 | DC 7.4V 2600mAh 可充锂电池 | 土壤电阻率测量(ρ)、接地电压测量、接地电流测量 |
| UT575A | 双钳多功能接地电阻测试仪 | 0.00Ω~30.00KΩ | 精密4线、三线法、简易二线、选择法、双钳法测量接地电阻 | USB数据传输 | 500组 | DC 6V 铅酸蓄电池 | 直流电阻测试、土壤电阻率、接地电压、交流电流 |
| UT572 | 接地电阻测试仪 | 4Ω~40KΩ | 二线、三线、四线式测试 | / | 20组 | 1.5V 5号碱性电池（LR6）×8 | 土壤电阻率测量 |
| UT523A | 接地电阻测试仪 | 0.00Ω~30.00KΩ | 精密4线法、3线法和简易2线法测量接地电阻 | USB数据传输 | 300组 | DC 9V 碱性干电池LR14 1.5V 6节 | 土壤电阻率测试、接地电压测试 |
| UT278D | 地桩式钳形接地电阻测试仪 | 钳式测量：2000Ω/地桩式测量：30kΩ | 钳式测量法//地桩式测量法 | USB数据传输/蓝牙无线传输 | 500 组数据 | DC 3.7V 锂电池可充 | 电流测试0~60A、漏电流检测、钳口尺寸68mm 土壤电阻率测量 |
| UT278C | 地桩式钳形接地电阻测试仪 | 钳式测量：1800Ω/地桩式测量：30kΩ | 钳式测量法//地桩式测量法 | USB数据传输 | 500 组数据 | DC 3.7V 锂电池可充 | 电流测试0~50A、漏电流检测、钳口尺寸68mm 土壤电阻率测量 |
| UT278B | 地桩式钳形接地电阻测试仪 | 钳式测量：1500Ω/地桩式测量：3000Ω | 钳式测量法//地桩式测量法 | USB数据传输 | 500 组数据 | DC 3.7V 锂电池可充 | 电流测试0~40A、漏电流检测、钳口尺寸68mm 土壤电阻率测量 |
| UT276C | 工业钳形表 | 0.010~1800Ω | 互感式测量 | 蓝牙传输 | 500组 | 1.5V AA *4PCS | 0.1mA~40.0A |
| UT276B | 工业钳形表 | 0.010~1200Ω | 互感式测量 | 蓝牙传输 | 500组 | 1.5V AA *4PCS | 0.01mA~20.0A |
| UT278A+ | 钳形接地电阻测试仪 | 0~1200Ω | 互感夹钳接地电阻测试 | / | 300 | DC 6V（4节5号碱性电池） | 电流测试0~20A、漏电流检测、电流电阻同屏显示、钳口尺寸32mm |
| UT276A+ | 钳形接地电阻测试仪 | 0.01~500Ω | 互感夹钳接地电阻测试 | / | 300 | DC 6V（四节碱性干电池） | 钳口尺寸 32mm |
| UT278R | 接地电阻在线检测仪 | 0.010~2000Ω | 简易两线法、四线法 | RS485 | 400组 | 12V±IVDC | 接地电压：0~600V AC |
技术指标
接地阻抗 | 0.030~2000Ω 精度：±0.5%FS±5dgt 最小分辨率：0.001Ω |
土壤电阻率测量 | 0.000~999KΩm 最小分辨率：0.001Ωm |
跨步电压测量、分布电势测量、接触电压测量 | 0~20000kV 最小分辨率：0.001kV |
阻抗角测量（弧度） | 0~359.9° 分辨率：0.1° |
额定测量功率 | 2000W |
抗干扰能力 | 抗工频50Hz电压50V |
基准条件 | 23℃±5℃，70%rh以下 (20Ω±10%，对地电压＜10V) |
电 源 | AC 220V 10A (50Hz) |
背 光 | 可调节背光亮度 |
测量方式 | 四线测试、三线测试、两线测试 |
测量方法 | 接地阻抗：额定电流法， |
短路电流输出 | 1A、2A、 3A、 4A、 5A (5档设置 ) |
土壤电阻率电极间距范围 | 可设定1m～100m |
测试频率 | 45Hz、55Hz，自动双频可选 |
短路最大电流 | AC 5A±10% 正弦波 |
空载最大电压 | AC 400V±10% 正弦波 |
显示模式/触屏 | 7寸触控彩屏/是 |
测量指示 | 测量进度显示，测量提示动画显示 |
仪表尺寸 | 长宽高：540mm×440mm×210mm |
标准测试线长 | 红色15m，黑色15m，黄色10m，绿色10m，黄色1.5m，绿色1.5m 各1条 |
辅助接地棒 | 800mm 2根 200mm 2根 |
测量时间 | 接地阻抗：约1分钟/次 |
打印/打印纸规格 | 内置热敏打印机/57*40mm |
数据存储 | 100组，“保存成功!”存储指示，显示“保存失败,空间已满!”字符表示存储已满 |
