产品概述

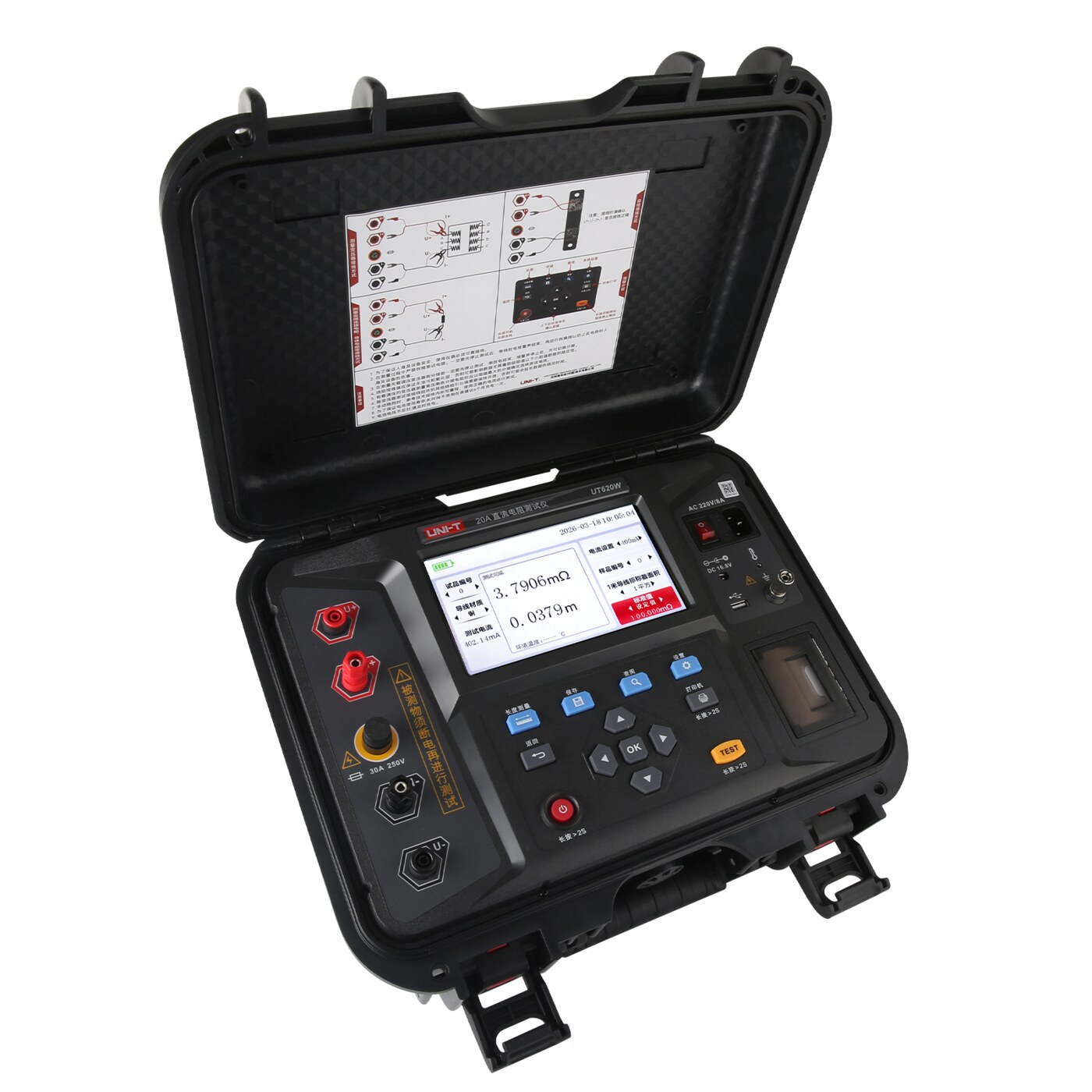

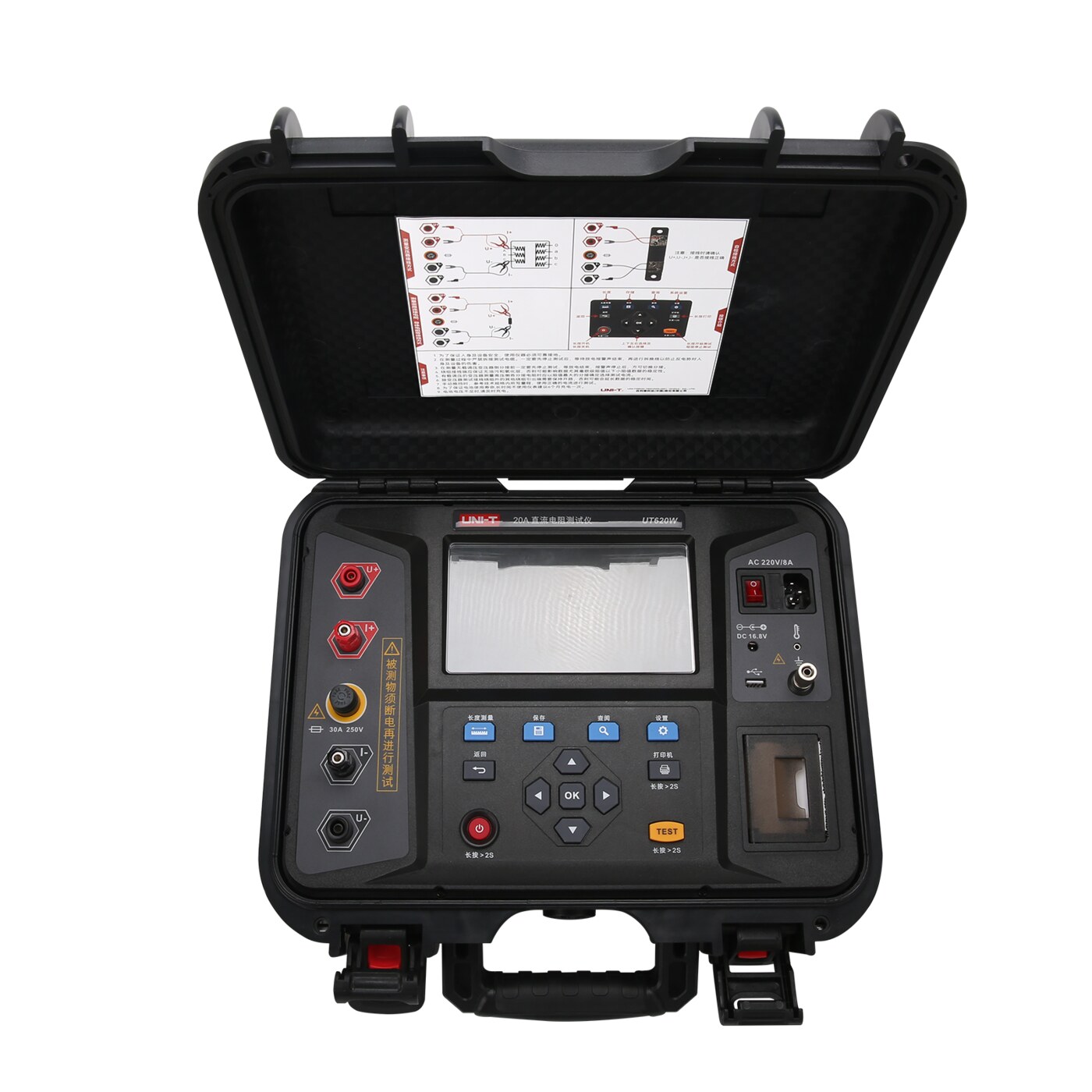

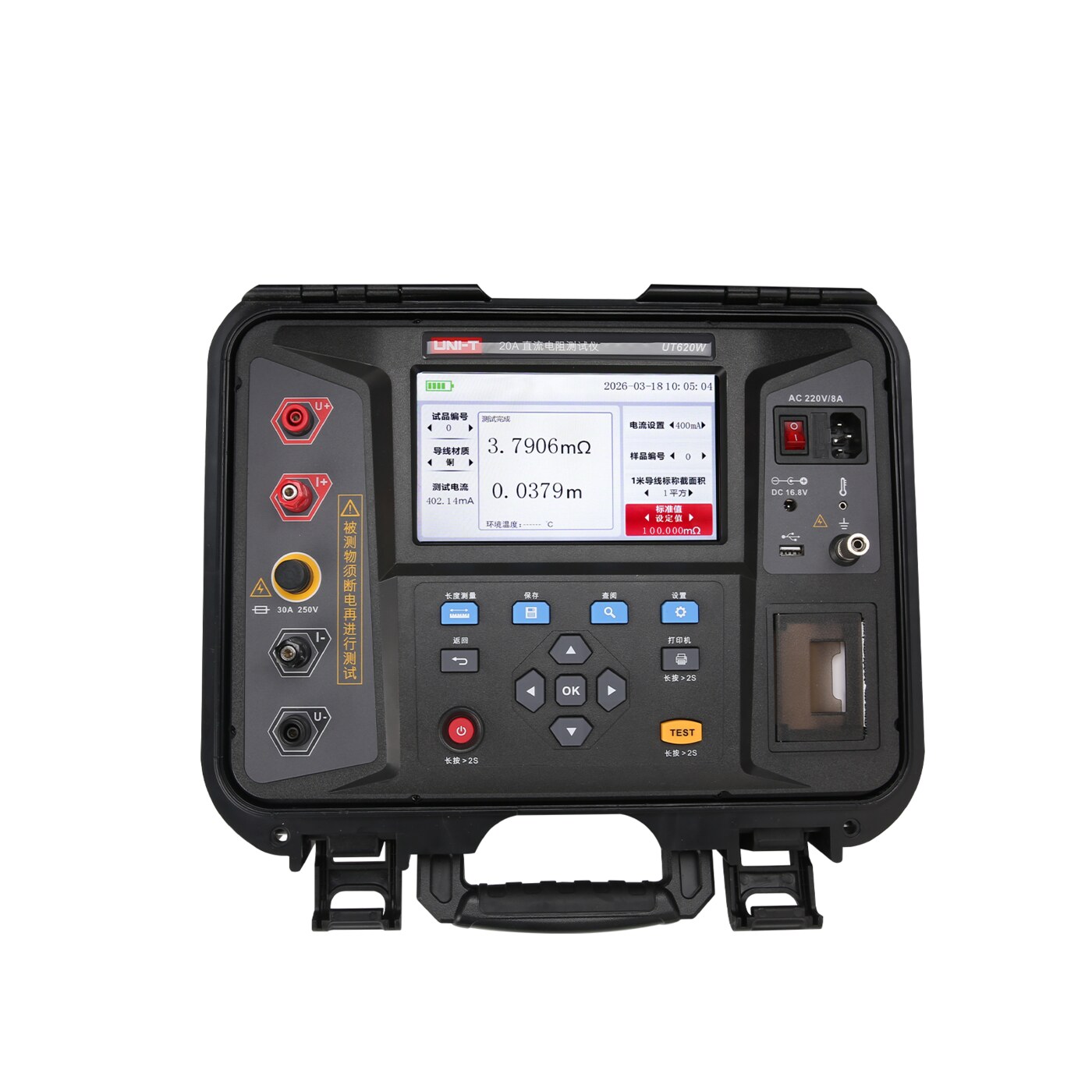

UT620W直流电阻测试仪又名变压器直流电阻测试仪、直流电阻快速测试仪、接地导通测试仪，采用微处理机技术，四线法测试，安全精密可靠。主要用于测量变压器绕组的电阻、互感器绕阻电阻、接地引下线导通测试、电缆的导线电阻、开关、接插件、继电器的接触电阻、线圈、电动机、以及设备外壳、避雷带、地梁、构造、机柜、钢筋、水管、窗户、护栏、散热器、流水线等对象的金属构件之间联结电阻测试。 广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等设备直流电阻测量。
产品特点
n测试电流:（20A、15A、10A、5A、1A、400mA、200mA、40mA、恒压12V/<5mA）手动/自动可切换；
其他型号
| 型号 | 产品名称 | 显示位数 | 电阻 | 电流（A） | 电线长度测量 | 限值报警 | 数据储存 | 数据传输 | 其它 |
|---|---|---|---|---|---|---|---|---|---|
| UT620W | 20A 直流电阻测试仪 | 99999 | 100.0μΩ ~ 1.0000MΩ | 20A | 支持 | / | 9999 | USB通讯/蓝牙 | 可充锂电池/220V市电供电 |
| UT620C+ | 直流低电阻测试仪 | 9999.9 | 0.001mΩ~300.0KΩ | 1A | 不支持 | 不支持 | 499组 | USB通讯 | 可充锂电池 |
| UT620B | 直流低电阻测试仪 | 60000 | 60.00mΩ~6.00.0KΩ | 10A | 支持 | 支持 | 1000组 | USB通讯 | 可充锂电池 |
| UT620A | 直流低电阻测试仪 | 60000 | 120.00mΩ~6.00.0KΩ | 5A | 支持 | 支持 | 1000组 | USB通讯 | 可充锂电池 |
| UT620F | 三通道直流电阻测试仪 | 10000 | 0.1000mΩ~5000Ω | 20A | / | / | 500组 | USB接口通信及U盘接贝保存数据 | 220V供电 |
| UT620E | 直流电阻测试仪 | 10000 | 1000.0KΩ | 20A | / | / | 800组 | USB通讯/蓝牙 | 可充锂电池 |
| UT620T | 直流低电阻测试仪 | 99999 | 100.0μΩ ~ 1.0000MΩ | 10A | 支持 | / | 9999 | USB通讯/蓝牙 | 可充锂电池/220V市电供电 |
| UT623A | 手持式回路电阻测试仪 | / | 0.1μΩ~1000.0mΩ | 100A | / | 有 | 200组 | USB/蓝牙通讯 | 亮度调节/温度过高提示 |
| UT625A | 回路电阻测试仪 | / | 0.1μΩ~1000mΩ | 100A | / | / | 200组 | USB通讯 | 打印功能 |
| UT625B | 回路电阻测试仪 | / | 0.1μΩ~2000mΩ | 200A | / | / | 200组 | USB通讯 | 打印功能 |
技术指标
| UT620W技术指标 | |||||
| 供电方式 | 档位 | 量程 | 准确度 | 超限显示 | 备注 |
| AC220V供电 | 恒流20A档 | 100.0μΩ~1.0000Ω | ±0.2% rdg ± 0.2% fs(23℃±5℃，80%RH以下) | >1.0000Ω | 1：超出测试量程范围，精度不做要求 |
| 恒流15A档 | 100.0μΩ~1.3000Ω | 2：温度范围外测试（即28℃以上或低于18℃时），每摄氏度增加测试误差增加±0.01% | |||
| >1.3000Ω | |||||
| 恒流10A档 | 100.0μΩ~2.0000Ω | >2.0000Ω | |||
| >4.0000Ω | |||||
| 恒流5A档 | 1.5000mΩ~4.0000Ω | ||||
| 恒流1A档 | 10.000mΩ~20.000Ω | >20.000Ω | |||
| 恒流400mA档 | 50.000mΩ~50.000Ω | ||||
| >50.000Ω | |||||
| 恒流200mA档 | 100.00mΩ~100.00Ω | ||||
| >100.00Ω | |||||
| 恒流40mA档 | 500.00mΩ~500.00Ω | ||||
| >500.00Ω | |||||
| 电池供电 | 恒流20A档 | 100.0μΩ~100.00mΩ | >100.00mΩ | ||
| 恒流15A档 | 100.0μΩ~130.00mΩ | >130.00mΩ | |||
| 恒流10A档 | 100.0μΩ~200.00mΩ | ||||
| >200.00mΩ | |||||
| 恒流5A档 | 1.5000mΩ~800.00mΩ | ||||
| >800.00mΩ | |||||
| >12.000Ω | |||||
| 恒流1A档 | 10.000mΩ~12.000Ω | ||||
| 恒流400mA档 | 50.000mΩ~30.000Ω | >30.000Ω | |||
| >60.000Ω | |||||
| 恒流200mA档 | 100.00mΩ~60.000Ω | ||||
| 恒流40mA档 | 500.00mΩ~300.00Ω | >300.00Ω | |||
| AC220V供电/电池供电 | 恒压，12V＜5mA | 1.0000Ω~1.0000MΩ | ±2% rdg ± 0.5% fs | >1.0000MΩ | |
| 长度显示范围 | 0.0001M-999.99 km | ±0.5% | >999.99km | 恒流档全量程 | |
| 1m导线的电阻值设置范围 | 0.100μΩ~500.00Ω | / | / | ||
