规格参数
【产品概要】
性能特点
交直流耐压、绝缘、接地、泄漏、功率多功能于一体，测试速度快，效率高 。
采用 5.6 寸 TFT(640*480）显示设置参数及测试参数，显示内容醒目、丰富。
测试仪可把测试结果以 EXCEL 表格的格式存储在 U 盘中。
可通过 U 盘进行软件升级。
采用 DDS 数字信号合成技术，产生精确、稳定、纯净、低失真的正弦波。
可调高压上升、下降时间，可适应不同测试对象要求。
具体两种电弧侦测方式可选择：电流方式、等级方式。
测试结果可同步保存，支持详细完整的统计操作。
支持客户在线编辑测试条件，便于客户智能化、精细化管理。
具有双频综合测试，频率范围 50 Hz、60 Hz。
人性化的操作界面、支持数字按键直接输入，拨盘输入、操作更简捷。
完备的操作帮助提示，可有效提高用户使用效率。
中英文双语操作界面，适应不同用户的需求。
支持扫码枪功能。
标配 PLC 接口，RS232 接口，选配 LAN 接口、RS485 接口、USB 接口。
【规格表】

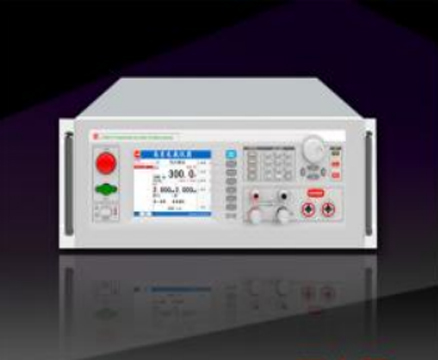

| 型号 | CS9940NSI-100 | |
| 测试模式 | AC/DC/IR/GR/LC/PW | |
| AC（交流耐压测试）5KV/20mA | ||
| 输出 电压 | 范围 | 0.250kV～5.000kV |
| 精度 | ±（2%读值+5V） | |
| 分辨率 | 1V | |
| 最大输出功率 | 500VA（5.000kV/100mA） | |
| 最大额定电流 | 100mA | |
| 下限电流范围 | 0～100mA,0=不判断下限 | |
| 电流档位 | 2mA、20mA、100mA | |
| 输出波形 | 正弦波 | |
| 输出波形失真度 | ≤5%（空载或纯阻性负载） | |
| 波峰因数 | 1.3～1.5 | |
| 输出信号类型 | 线性功放 | |
| 电压上升时间 | 0，0.3s～999.9s，0=电压上升时间关 | |
| 测试时间 | 0，0.3s～999.9s，0=连续测试 | |
| 电压下降时间 | 0，0.3s～999.9s，0=电压下降时间关 | |
| 间隔时间 | 0.0s～999.9s，0=间隔时间关 | |
| 电弧侦测 | 0~9，0 为关 | |
| 直流耐压（DC）6KV/20mA | ||
| 输出 电压 | 范围 | 0.250kV～6.000kV |
| 精度 | ±（2%读值+5V） | |
| 分辨率 | 1V | |
| 最大输出功率 | 120W（6.000kV/20mA） | |
| 最大额定电流 | 20mA | |
| 下限电流范围 | 0～20mA,0=不判断下限 | |
| 电流档位 | 2mA、20mA | |
| 纹波系数 | ≤5%（6kV/20mA） | |
| 放电时间 | ≤200ms | |
| 电压上升时间 | 0，0.3s～999.9s，0=电压上升时间关 | |
| 测试时间 | 0，0.3s～999.9s，0=连续测试 | |
| 电压下降时间 | 0，0.3s～999.9s，0=电压下降时间关 | |
| 间隔时间 | 0.0s～999.9s，0=间隔时间关 | |
| 绝缘电阻 DC 0.500kV / 1.000kV/ 5GΩ | ||
| 输出电压设定 | 0.500kV / 1.000kV | |
| 电阻上限设定 | 0MΩ-5000MΩ | |
| 电阻下限设定 | 1-4999MΩ | |
| 测试时间 | 0，0.3s～999.9s，0=连续测试 | |
| 间隔时间 | 0.0s～999.9s，0=间隔时间关 | |
| 缓升时间 | 0，0.3s～999.9s，0=电压上升时间关 | |
| 电阻表 | 解析度： 1MΩ～9.999MΩ为 0.001MΩ 10MΩ～99.99MΩ为 0.01MΩ 100MΩ～999.9MΩ为 0.1MΩ 1000MΩ～5000MΩ为 1MΩ 范围及精度： 1MΩ～1000MΩ ±5% 1000MΩ～5000MΩ ±10% | |
| 接地电阻 32Aac @150mΩ | ||
| 输出 电流 | 范围 | （3.0~32.0）A |
| 精度 | ±（2%读值+0.1A） | |
| 分辨率 | 0.1A | |
| 最大输出功率 | 153.6VA | |
| 电阻上限限定 | 32/Iset x150 | |
| 电阻下限限定 | 0~电阻上限值 | |
| 输出波形 | 正弦波 | |
| 输出波形失真度 | ≤3%（空载或纯阻性负载） | |
| 波峰因数 | 1.3～1.5 | |
| 输出信号类型 | 线性功放驱动输出 | |
| 电流上升时间 | 0，0.3s～999.9s，0=电压上升时间关 | |
| 测试时间 | 0，0.3s～999.9s，0=连续测试 | |
| 间隔时间 | 0.0s～999.9s，0=间隔时间关 | |
| 泄漏电流（外接电源，最大可接6000VA） | ||
| 输出 电压 | 范围 | 30.0V～300.0V |
| 精度 | ±（2%读值+1V） | |
| 分辨率 | 0.1V | |
| 电流档位 | 2mA、20mA | |
| 电流上限设定 | 0.001mA~20.00mA | |
| 电流下限设定 | 0~电流上限 | |
| MD 人体网络 | 标配 GB/T 12113 图 4；（MD 人体网络电路示意图：A、B 端子间，1.5kΩ 与 0.22μF 并联，串接 10kΩ，500Ω 与 0.022μF 支路，输出 U1、U2） | |
| 电压上升时间 | 0，0.3s～999.9s 0=电压上升时间关 | |
| 测试时间 | 0，0.3s～999.9s 0=连续测试 | |
| 间隔时间 | (0.0～999.9)s 0=间隔时间关 | |
| 功率（外接电源，最大可接 6000VA） | ||
| 输出 电压 | 范围 | 30.0V～300.0V |
| 精度 | ±（2%读值+1V） | |
| 分辨率 | 0.1V | |
| 电流上限设定 | (0.100～27.00)A | |
| 电流下限设定 | (0～27.00)A | |
| 功率上限设定 | (1~6000)VA | |
| 功率下限设定 | (0~5999)VA | |
| 功率因数 | 0.2～1.000 | |
| 测试时间 | 0，0.3s～999.9s 0=连续测试 | |
| 间隔时间 | (0.0～999.9)s 0=间隔时间关 | |
| 耐压电压表 | 范围 | 0.250kV～6.000kV |
| 精度 | ±（2%读值+5V） | |
| 分辨率 | 1V | |
| 显示数值 | 均方根值 | |
| 耐压电流表 | 测量范围 | 0.001mA ～ 100.0mA |
| 分辨率 | 2mA 档：0.001mA、 20mA 档：0.01mA、100mA：0.1mA | |
| 测量精度 | ±（2%+5 个字） | |
| 接地电流表 | 测量范围 | (3.0~32.0)A |
| 分辨率 | 0.1A | |
| 精度 | ±(2%+2 个字) | |
| 显示值 | 均方根值 | |
| 接地电阻表 | 测量范围 | （10.0~510.0）mΩ |
| 精度 | ±（2%+2mΩ） | |
| 分辨率 | 1mΩ | |
| 测量法 | 四端法 | |
| 泄漏电流表 | 测量范围 | 0.1uA ～ 20.00mA |
| 分辨率 | 2mA 档：0.001mA、 20mA 档：0.01mA | |
| 测量精度 | ±（2%+5 个字） | |
| 泄漏/功率 电压表 | 范围 | 30.0V~300.0V |
| 精度 | ±(2%+1V) | |
| 分辨率 | 0.1V | |
| 显示数值 | 均方根值 | |
| 计时器 | 范围 | 0～999.9s |
| 分辨率 | 0.1s | |
| 精度 | ±（1%+50ms） | |
| 记忆组 | 50 | |
| 测试步 | 99 |
| 输入电源电压 | 220V±10%，50Hz/60Hz±5% |
| 系统重量（不含包装） | 约 22KG |
| 外形尺寸（mm） | 385mm x 135mm x455mm |
| 使用环境 | 0 ℃ ~40℃,，（5～75）%RH ，粉尘少 |
