规格参数
【产品概要】
性能特点
标配预防性安全系统（具有 OK 灯，过零启动，高压指示灯，电压安全指示柱功能）
快速的电压上升时间（100ms）
测试自动稳定控制系统
可以测试阻性，容性，感性等不同负载
0.2 秒快速放电功能
可设置电压上升时间，测试时间，暂停时间
具有电弧侦测功能，可设置电弧侦测等级 20 个记忆组，每组 8 个测试步
多步测试时，可自动循环测试，也可单步手动测试，适用对不同部位耐压要求的测试
启动复位次数有记录，新增测试统计功能
50HZ ,60HZ 频率可选
U 盘存储功能，可实时把测试结果存储到 U 盘里
标配 PLC 接口， RS232 接口，选配遥控测试枪
【规格表】

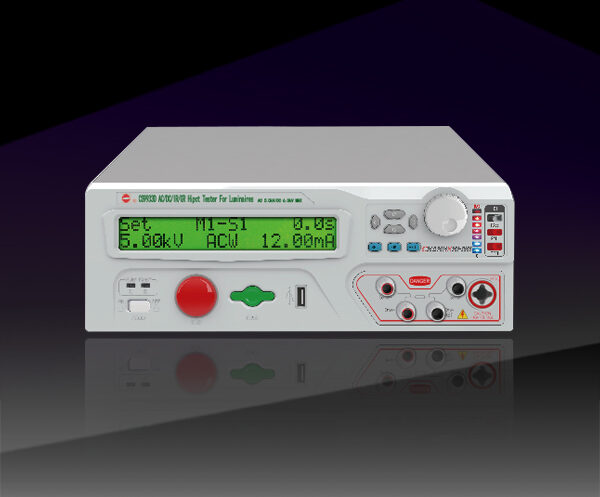

| 型号 | CS9933N | ||
|---|---|---|---|
| 测试模式 | AC/DC/IR/GR | ||
| ACW | 输出电压 | 范围 | 0.050kV～5.000kV |
| 精度 | ±（2%读值+5V） | ||
| 分辨率 | 1V | ||
| 最大输出功率 | 100VA（5.000kV/20mA） | ||
| 最大额定电流 | 20mA | ||
| 下限电流范围 | 0～20mA,0=不判断下限 | ||
| 电流档位 | 2mA、20mA | ||
| 输出波形 | 正弦波 | ||
| 输出波形失真度 | ≤2%（空载或纯阻性负载） | ||
| 波峰因数 | 1.3～1.5 | ||
| 输出信号类型 | DDS+功放 | ||
| 电压上升时间 | 0，0.3s～999.9s 0=电压上升时间关 | ||
| 测试时间 | 0，0.3s～999.9s 0=连续测试 | ||
| 间隔时间 | 0.0s～999.9s 0=间隔时间关 | ||
| 电弧侦测 | 0~9，0 为关 | ||
| DCW | 输出电压 | 范围 | 0.050kV～6.000kV |
| 精度 | ±（2%读值+5V） | ||
| 分辨率 | 1V | ||
| 最大输出功率 | 60W（6.000kV/10mA） | ||
| 最大额定电流 | 10mA | ||
| 电流档位 | 2mA、10mA | ||
| 纹波系数 | ≤5% | ||
| 放电时间 | ≤200ms | ||
| 最大充电电流 | 10mA | ||
| 电压上升时间 | 0，0.3～999.9s 0=电压上升时间关 | ||
| 测试时间 | 0，0.3～999.9s 0=连续测试 | ||
| 间隔时间 | 0.0～999.9s 0=间隔时间关 | ||
| 电弧侦测 | 0~9，0 为关 | ||
| IR | 输出电压 | 范围 | 0.05kV～1.00kV |
| 精度 | ±（2%读值+5V） | ||
| 分辨率 | 10V | ||
| 最大上限设定值 | 9999MΩ | ||
| 最大下限设定值 | 9999MΩ | ||
| 最小下限设定值 | 1MΩ | ||
| 电压上升时间 | 0，0.3s～999.9s 0=电压上升时间关 | |
| 测试时间 | 0，0.3s～999.9s 0=连续测试 | |
| 间隔时间 | 0.0s～999.9s 0=间隔时间关 | |
| 放电时间 | ≤200ms | |
| GR | 输出电流 | 范围 （5.0~32.0）A |
| 精度 ±（2%读值+2 个字） | ||
| 分辨率 0.1A | ||
| 最大输出功率 | 153.6VA | |
| 电阻上限设定 | (32A/Iset)×150mΩ | |
| 输出波形 | 正弦波 | |
| 输出波形失真度 | ≤2%（空载或纯阻性负载） | |
| 波峰因数 | 1.3～1.5 | |
| 输出信号类型 | DDS+功放 | |
| 测试时间 | 0，0.3s～999.9s 0=连续测试 | |
| 间隔时间 | 0.0s～999.9s 0=间隔时间关 | |
| 电阻偏移 | 0~10mΩ | |
| 电压表 | 范围 0.050kV～6.000kV | |
| 精度 ±（2%读值+5V） | ||
| 分辨率 1V | ||
| 显示数值 均方根值 | ||
| 耐压电流表 | 测量范围 | AC 0 ～ 20.00mA |
| DC 0 ～ 10.00mA | ||
| 分辨率 | AC 2mA档：1uA,20mA档：10uA | |
| DC 2mA档：1uA,10mA档：10uA | ||
| 测量精度 | ±（2%+5 个字） | |
| 绝缘电阻表 | 测量范围 | 1MΩ～10.00GΩ |
| 分辨率 | 1MΩ～9.99MΩ:0.01MΩ,10MΩ～99.9MΩ:0.1MΩ, | |
| 精度 | 0.25kV:1MΩ～999MΩ ±5%，1.00GΩ～3000MΩ ±10% | |
| 接地电流表 | 测量范围 | （5.0~32.0）A |
| 分辨率 | 0.1A | |
| 精度 | ±（2%+2 个字） | |
| 显示值 | 均方根值 | |
| 接地电阻表 | 测量范围 | 0~510mΩ |
| 精度 | ±（2%+2mΩ） | |
| 分辨率 | 1mΩ | |
| 测量法 | 四端法 |
| 计时器 | 范围 0～999.9s |
| 分辨率 0.1s | |
| 精度 ±（1%+50ms） | |
| 记忆组 | 20 |
| 测试步 | 8 |
