规格参数

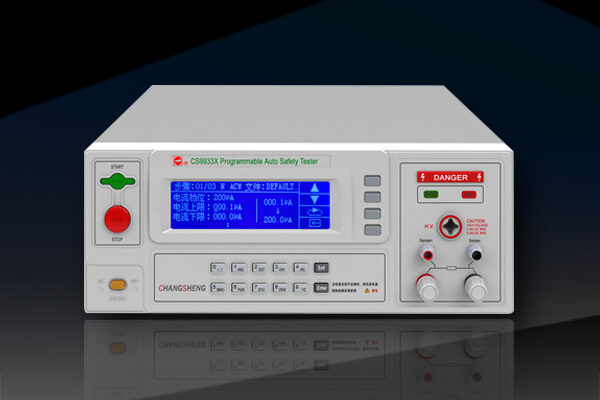

【产品概要】
性能特点
采用 240*64 绘图型液晶显示器显示，人性化的界面设计易于操作。
恒压输出：输出电压的调整率在±1%范围内，避免因输入电源电压不稳及负载变化而使输出电压变化，测量结果不准确。
具有快速放电功能，测试仪能在直流测试完 0.2s 的时间内把被测试体及回路中的电放完，确保操作人员的安全。
具有直流测试开路侦测功能，可防止直流测试时因测试线脱落造成误判。
电流偏移功能可消除测试夹具的漏电流对测试结果的影响。
具有真实电流测量功能。
具有 GFI 保护功能。
接地电阻采用四端法测量可消除接触电阻对测试结果的影响。
具有键盘锁，保护测试参数不被操作人员修改。
标配 PLC 接口，选配 RS232C、RS485、USB、GPIB 接口。
【规格表】
| 型号 | CS9933EG | CS9933EG-1 | CS9933EG-2 | CS9933EG-6 | CS9933EG-15 | CS9933EG-60A | ||
|---|---|---|---|---|---|---|---|---|
| ACW | 输出电压 | 范围 | 0.050kV～5.000kV | |||||
| 精度 | ±（1.5%读值+5V） | |||||||
| 分辨率 | 1V | |||||||
| 最大输出功率 | 100W（5.000kV/20mA） | |||||||
| 最大额定电流 | 20mA | |||||||
| 输出波形 | 正弦波 | |||||||
| 输出波形失真度 | ≤5%（空载或纯阻性负载） | |||||||
| 波峰因数 | 1.3～1.5 | |||||||
| 输出信号类型 | DDS+线性功放驱动输出 | |||||||
| 测试时间 | 0.3s～999.9s，0=连续测试 | |||||||
| 电弧侦测 | 0～9，0为关 | |||||||
| DCW | 输出电压 | 范围 | 0.050kV～6.000kV | |||||
| 精度 | ±（1.5%读值+5V） | |||||||
| 分辨率 | 1V | |||||||
| 最大输出功率 | 60W（6.000kV/10mA） | |||||||
| 最大额定电流 | 10mA | |||||||
| 纹波系数 | ≤5%（6kV/10mA） | |||||||
| 放电时间 | ≤200ms | |||||||
| 测试时间 | 0.3s～999.9s，0=连续测试 | |||||||
| IR | 输出电压 | 范围 | 0.050kV- 1.000kV | 0.500kV- 2.500kV | 0.500kV- 5.000kV | 0.500kV - 5.000kV | 0.500kV- 1.500kV | 0.050kV- 2.500kV |
| 精度 | ±（1.5%读值+5V） | |||||||
| 分辨率 | 1V | |||||||
| 最大上限设定值 | 49.999GΩ | |||||||
| 最大下限设定值 | 49.999GΩ | |||||||
| 最小下限设定值 | 1MΩ | |||||||
| 测试时间 | 0.0s，0.3s～999.9s 0=连续测试 | |||||||
| 自动切换档位 | 可设置为开、关 | |||||||
| 放电时间 | ≤200ms | |||||||
| GR | 输出电流 | 范围 | 5.0A~40.0A | 5.0A~40.0A | 5.0A~40.0A | 5.0A~60.0A | 5.0A~52.0A | 5.0A~60.0A |
| 精度 | ±（1.5%读值+0.1A） | |||||||
| 分辨率 | 0.1A | |||||||
| 电阻上限设定 | （最大电流值/电流设定值）×150mΩ | |||||||
| 电阻下限设定 | 0~电阻上限值 | |||||||
