规格参数
【产品概要】
性能特点
具有安全防电墙功能，能自动检测输入电源是否正确
输出高压可变频，范围 40.0～400.0Hz，分辨率 0.1Hz。可作为可变高压源使用
直流耐压及绝缘电阻测试完成后，测试仪能在 0.2 秒内快速放电，保护操作者的安全
具有电流下限报警功能，在测试时可防止测试线开路对被测元器件造成的误判。输出电压具有电压上限、电压下限报警功能
具有键盘锁功能，防止操作者修改测试参数，保证被测体按照设定的参数进行测试
线性功放驱动输出正弦波电压(电流)，波峰因数在 1.3～1.5 范围内
采用 240*64 绘图型液晶显示器显示，人性化的界面设计
具有中、英文显示界面，可满足不同用户的不同需要。
可预先设置保存测试参数：可设置 30 个文件，每个文件可设置 99 个测试步
选配 RS232、RS485、USB 接口、标配 PLC 接口
【规格表】

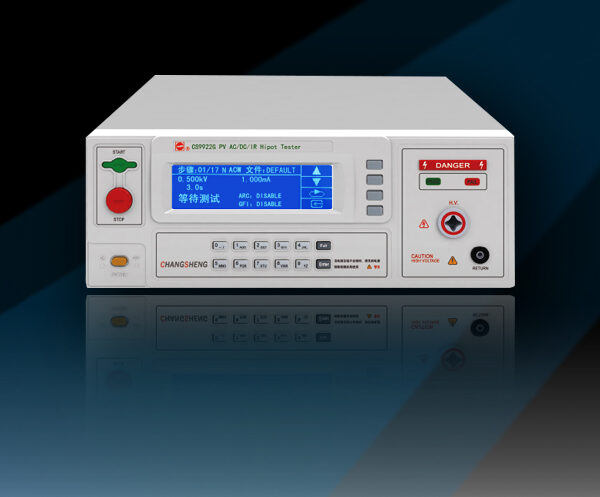

| 型号 | CS9922G-2 | CS9922G-3 | ||
|---|---|---|---|---|
| ACW | 输出电压 | 范围 | 0.050kV～5.000kV | |
| 精度 | ±（2%读值+5V） | |||
| 分辨率 | 1V | |||
| 最大输出功率 | 100VA（5.000kV/20mA） | |||
| 最大额定电流 | 20mA | |||
| 下限电流范围 | 0～20mA,0=不判断下限 | |||
| 电流档位 | 200uA、2mA、20mA | |||
| 输出波形 | 正弦波 | |||
| 输出波形失真度 | ≤2%（空载或纯阻性负载） | |||
| 波峰因数 | 1.3～1.5 | |||
| 输出信号类型 | DDS+功放 | |||
| 电压上升时间 | 0.3s～999.9s 0=电压上升时间关 | |||
| 测试时间 | 0.3s～999.9s 0=连续测试 | |||
| 电压下降时间 | 0.3s～999.9s 0=电压下降时间关 | |||
| 间隔时间 | 0.0s～999.9s 0=间隔时间关 | |||
| DCW | 输出电压 | 范围 | 0.050kV～6.000kV | |
| 精度 | ±（2%读值+5V） | |||
| 分辨率 | 1V | |||
| 最大输出功率 | 60W（6.000kV/10mA） | |||
| 最大额定电流 | 10mA | |||
| 电流档位 | 2uA、20uA、200uA、2mA、10mA | |||
| 纹波系数 | ≤5% | |||
| 放电时间 | ≤200ms | |||
| 最大充电电流 | 10mA | |||
| 电压上升时间 | 0.3s～999.9s 0=电压上升时间关 | |||
| 测试时间 | 0.3s～999.9s 0=连续测试 | |||
| 电压下降时间 | 0.3s～999.9s 0=电压下降时间关 | |||
| 间隔时间 | 0.3s～999.9s 0=间隔时间关 | |||
| 延时报警时间 | 0.3s～999.9s 0=延时报警时间关 | |||
| 输出电压模式 | N 模式、G 模式 | |||
| IR | 输出 | 范围 | 0.500kV～2.500kV | 0.500kV～5.000kV |
| 电压 | 精度 | ±（2%读值+5V） | |
| 分辨率 | 1V | ||
| 最大上限设定值 | 50.00GΩ | ||
| 最大下限设定值 | 50.00GΩ | ||
| 最小下限设定值 | 5MΩ | ||
| 电压上升时间 | 0.3s～999.9s 0=电压上升时间关 | ||
| 测试时间 | 0.3s～999.9s 0=连续测试 | ||
| 间隔时间 | 0.0s～999.9s 0=间隔时间关 | ||
| 自动切换档位 | 可设置为开、关 | ||
| 放电时间 | ≤200ms | ||
| 电压表 | 范围 | 0.050kV～6.000kV | |
| 精度 | ±（2%读值+5V） | ||
| 分辨率 | 1V | ||
| 显示数值 | 均方根值 | ||
| 电流表 | 测量范围 | AC | 0 ～ 20mA |
| DC | 0 ～ 10mA | ||
| 分辨率 | AC | 200uA档：0.1uA，2mA档：1uA，20mA档：10uA | |
| DC | 2uA档：0.001uA，20uA档：0.01uA，200uA档：0.1uA, 2mA档：1uA，10mA档：10uA | ||
| 测量精度 | ≥2mA 为±（1.5%+5 个字），<2mA 为±（2%+5 个字） | ||
| 偏移功能 | 测试线及附件的的电流可以被减去。 | ||
| 测试模式 | GND 模式：RETURN 端接机壳 FLOAT 模式：RETURN 端不接机壳 | ||
| 电阻表 | 测量范围 | 5MΩ～50GΩ | |
| 分辨率 | 5MΩ～9.999MΩ:0.001MΩ,10MΩ～99.99MΩ:0.01MΩ， 100MΩ～999.9MΩ:0.1MΩ,1000MΩ～9999MΩ:1MΩ 10GΩ～50GΩ:10MΩ | ||
| 精度 | 5MΩ～1000MΩ ±5%， 1000MΩ～10000MΩ ±10% 10000MΩ～50000MΩ ±15% | ||
| 计时器 | 范围 | 0～999.9s | |
| 分辨率 | 0.1s | ||
| 精度 | ±（0.1%+50ms） | ||
