规格参数

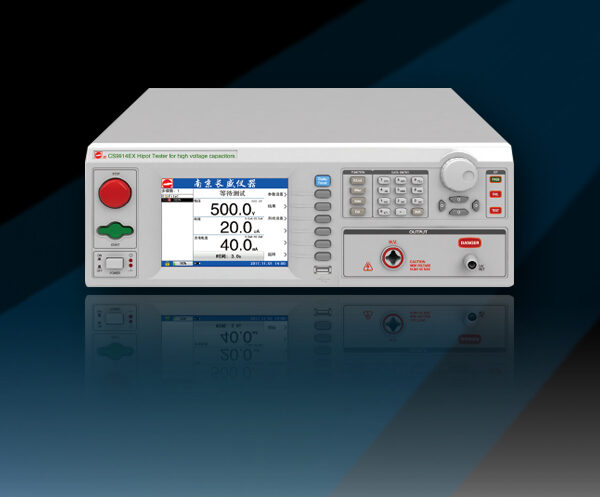

【产品概要】
性能特点
采用 TFT5.6 寸 640*480 彩色液晶屏显示设置参数和测试参数，显示内容丰富醒目
直流输出 6.0kV/20mA 的情况下保证纹波系数小于 30VP-P
交流输出电压的正弦波采用 DDS 原理产生，产生的正弦波纯净失真度小
交流耐压测试的最大输出容量为 500VA
交流输出阻抗可供选择：0,500Ω，2.8kΩ
直流测试时充电电流报警值和测试漏电流报警值分别设置
直流电流测试的分辨值为 1nA
直流耐压测试具有延时报警功能
【规格表】
| 型号 | CS9914EX | ||
|---|---|---|---|
| ACW | 输出电压 | 范围 | 0.050kV～5.000kV |
| 精度 | ±（1%读值+2V） | ||
| 分辨率 | 1V | ||
| 最大输出功率 | 500W | ||
| 最大额定电流 | 100mA | ||
| 下限电流范围 | 0～99.9mA | ||
| 电流档位 | 200uA、2mA、20mA、100mA | ||
| 输出波形 | 正弦波 | ||
| 输出波形失真度 | ≤2%（空载或纯阻性负载） | ||
| 输出信号类型 | DDS+功放 | ||
| 电压上升时间 | 0，0.3s～999.9s 0=电压上升时间关 | ||
| 测试时间 | 0，0.3s～999.9s 0=连续测试 | ||
| 电压下降时间 | 0，0.3s～999.9s 0=电压下降时间关 | ||
| 间隔时间 | 0.0s～999.9s 0=间隔时间关 | ||
| 输出电压模式 | N 模式、G 模式 | ||
| DCW | 输出电压 | 范围 | 0.050kV～6.000kV |
| 精度 | ±（1%读值+2V） | ||
| 分辨率 | 1V | ||
| 最大输出功率 | 120W | ||
| 最大额定电流 | 20mA | ||
| 电流档位 | 2uA、20uA、200uA、2mA、20mA | ||
| 纹波系数 | <30Vp-p | ||
| 放电时间 | ≤200ms | ||
| 最大充电电流 | 20mA | ||
| 电压上升时间 | 0，0.3s～999.9s 0=电压上升时间关 | ||
| 测试时间 | 0，0.3s～999.9s 0=连续测试 | ||
| 电压下降时间 | 0，0.3s～999.9s 0=电压下降时间关 | ||
| 间隔时间 | 0.0s～999.9s 0=间隔时间关 | ||
| 延时报警时间 | 0，0.3s～999.9s 0=延时报警时间关 | ||
| 输出电压模式 | N 模式、G 模式 | ||
| 电压表 | 范围 | 0.050kV～6.000kV | |
| 精度 | ±（1%读值+2V） | ||
| 分辨率 | 1V | ||
| 显示数值 | 均方根值 | ||
| 电流表 | 测量范围 | AC | 0 ～ 100mA |
| DC | 0 ～ 20mA | ||
| 分辨率 | AC | 200uA 档：0.1uA，2mA 档：1uA， | |
| DC | 2uA 档：0.001uA，20uA 档：0.01uA，200uA 档：0.1uA， | ||
| 测量精度 | ±（1%+量程 0.5%） | ||
| 测试模式 | GND 模式：RETURN 端接机壳 | ||
| 计时器 | 范围 | 0～999.9s | |
| 分辨率 | 0.1s | ||
| 精度 | ±（0.1%+50ms） | ||
