规格参数
【产品概要】
性能特点
频测量范围
从 20Hz～1MHz 频率连续，任意设置，频率分辨率均为 10μHz
高分辨率和高精度
6 位显示分辨率，基本测量精度高达±0.05%
15 种阻抗参数，23 种参数组合
可测量电容(Cs/Cp)、电感(Ls/Lp)、电阻(Rs/Rp)、介质损耗(D)、品质因素(Q)、阻抗(Z)、导纳(Y)、相角(θ)、电导(Gp)、电抗(Xs)、电纳(Bp)、直流电阻(Rds，仅 CS7600X 系例可测量)每次测量时显示 2 种参数。注：下标 S……串联模式，下标 P……并联模式
分选(BIN)测量
可设置 10 组分选项，利用测量结果对被测元件进行筛选
负载补偿功能
用参考样品补偿测量值。此功能可保证多台仪器测量的一致性。
自动电平控制功能
除了通常的开路激励信号设置外，还可在恒压/恒流模式下，对元件的电压电流物性进行
评估。信号电平设置范围：5mVrms～2Vrms/50μA～20mA
列表扫描测试及图形扫描测试分析功能
提供 10 组列表扫描组合和 240 点线性/对数图形扫描功能；可分别将频率、电压、电流、
偏置电压、偏置电流作为扫描条件进行设置，评估元件在各种测量条件下的性能特点
【规格表】

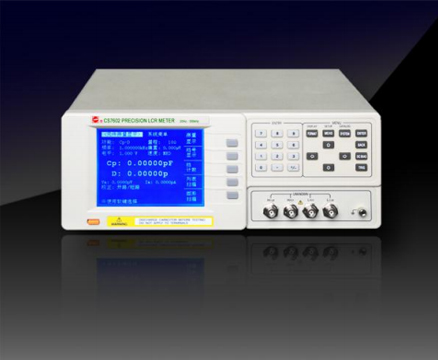

| 型号 | CS7620 | CS7610 | CS7605 | CS7603 | CS7602 |
|---|---|---|---|---|---|
| 测试频率 | 20Hz～2MHz | 20Hz～1MHz | 20Hz～500kHz | 20Hz～300kHz | 20Hz～200kHz |
| 频率精度 | ±0.01% | ||||
| 交流测试电平 | 5mVrms～2Vrms(电压模式) 1mV 步进 5µArms～20mArms(电流模式) 10µA 步进 | ||||
| 内直流偏置电平 | 0～2V(电压模式) 10mV 步进 0～20mA(电流模式) 100µA 步进 | ||||
| 测量参数 | |Z|、|Y|、θ、Cs、Cp、Ls、Lp、Rs、Rp、X、 G、B、D、Q、Rdc(仅 CS7600X 系列可测量) | ||||
| 频率精度 | ±0.01% | ||||
| 测量显示范围 | |Z|、R、X、Rdc 0.01mΩ～99.9999MΩ | ||||
| |Y|、G、B 0.01nS～99.9999S | |||||
| C 0.01fF～9.99999F | |||||
| L 0.01nH～99.9999kH | |||||
| D 0.00001～9.99999 | |||||
| Q 0.00001～99999.9 | |||||
| θ | DEG -179.999～179.999 | ||||
| RAD -3.14159～3.14159 | |||||
| Δ、% -999.999%～999.999% | |||||
| 基本精度 | Z±0.05% θ±0.0005 | ||||
| 列表扫描 | 最多 10 点 | ||||
| 图形扫描 | 最多 240 点 扫描模式：线形、对数 | ||||
| 测量量程 | 1/10/100/300/1k/3k/10k/30k/100k/300k/1M/10M | ||||
| LCD | 320×240 | ||||
| 外形尺寸 | 宽×高×长=450mm×135mm×355mm | ||||
| 重量(约) | 6kg | ||||
