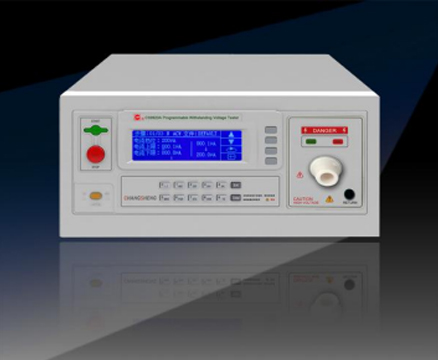

【产品概要】
性能特点
具有安全防电墙功能，能自动检测输入电源是否正确
由 DDS 原理产生正弦波，线性功放驱动输出，失真度优于 1%，处于行业领先水平
具有电流下限报警功能，在测试时可防止测试线开路对被测元器件造成的误判。
具有键盘锁功能，防止操作者修改测试参数，保证被测体按照设定的参数进行测试。
线性功放驱动输出正弦波电压(电流)，波峰因数在 1.3～1.5 范围内
采用 240*64 绘图型液晶显示器显示，人性化的界面设计
具有中、英文显示界面，可满足不同用户的不同需要。
可预先设置保存测试参数：可设置 30 个文件，每个文件可设置 99 个测试步
选配 RS232、RS485、USB 接口、标配 PLC 接口
【规格表】
| 型号 | CS9920A | CS9920B | ||
|---|---|---|---|---|
| 测试模式 | AC | DC | ||
| ACW | 输出电压 | 范围 | 1.00kV～20.00kV | 无交流耐压功能 |
| 精度 | ±（2%读值+5V） | |||
| 分辨率 | 10V | |||
| 最大输出功率 | 200VA | |||
| 最大额定电流 | 10mA | |||
| 下限电流范围 | 0～9.99mA,0=不判断下限 | |||
| 电流档位 | 200uA、2mA、10mA | |||
| 输出波形 | 正弦波 | |||
| 输出波形失真度 | ≤2%（空载或纯阻性负载） | |||
| 波峰因数 | 1.3～1.5 | |||
| 输出信号类型 | DDS+功放 | |||
| 电压上升时间 | 0，0.3s～999.9s 0=电压上升时间关 | |||
| 测试时间 | 0，0.3s～999.9s 0=连续测试 | |||
| 电压下降时间 | 0，0.3s～999.9s 0=电压下降时间关 | |||
| 间隔时间 | 0.0s～999.9s 0=间隔时间关 | |||
| 输出电压模式 | N 模式、G 模式 | |||
| DCW | 输出电压 | 范围 | 无直流耐压功能 | 1.00kV～20.00kV |
| 精度 | ±（2%读值+5V） | |||
| 分辨率 | 10V | |||
| 最大输出功率 | 200W | |||
| 最大额定电流 | 10mA | |||
| 电流档位 | 2uA、20uA、200uA、2mA、10mA | |||
| 纹波系数 | ≤5% | |||
| 最大充电电流 | 10mA | |||
| 电压上升时间 | 0，0.3s～999.9s 0=电压上升时间关 | |||
| 测试时间 | 0，0.3s～999.9s 0=连续测试 | |||
| 电压下降时间 | 0，0.3s～999.9s 0=电压下降时间关 | |||
| 间隔时间 | 0.3s～999.9s 0=间隔时间关 | |||
| 延时报警时间 | 0，0.3s～999.9s 0=延时报警时间关 | |||
| 输出电压模式 | N 模式、G 模式 | |||
| 电压表 | 范围 | 1.00kV～20.00kV | ||
| 精度 | ±（2%读值+5V） | |||
| 分辨率 | 10V | |||
| 显示数值 | 均方根值 | |||
| 电流表 | 测量范围 | AC | 0 ～ 10mA | |
| DC | 0 ～ 10mA | |||
| 分辨率 | AC | 200uA 档：0.1uA， | ||
| DC | 2uA 档： 0.001uA， 20uA 档： 0.1uA, | |||
| 测量精度 | ≥2mA 为±（2%+5 个字），<2mA 为±（3%+5 个字） | |||
| 偏移功能 | 测试线及附件的的电流可以被减去。 | |||
| 测试模式 | GND 模式：RETURN 端接机壳 | |||
| 计时器 | 范围 | 0～999.9s | ||
| 分辨率 | 0.1s | |||
| 精度 | ±（0.1%+50ms） | |||
