规格参数

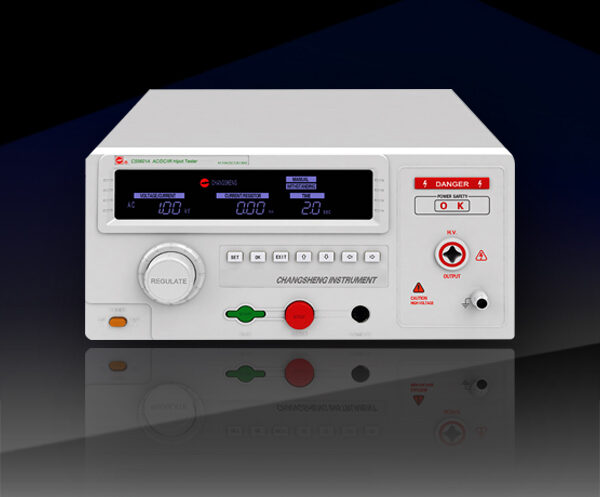

【产品概要】
性能特点
打破传统电压手调功能，实现电压缓升缓降功能，测试过程中电压可微调
安全防电墙检测功能、可保护操作人员、测试设备、被测体的安全
本测试仪采用 VFD(荧光数码)显示，醒目、美观，实时显示各测量参数
本系例仪器采用高速 A/D 采样，测量更加快捷准确
地线回路端开路检测功能，Danger 指示灯
过零启动、过零切断功能，防止正反向过冲
可记录、保存测试数据
针对被测对象电容、电感分布参数，增加设置绝缘测试报警延迟时间功能
±2%高精度，高稳定性，测试时间范围广：(0.1-999)s
标配 PLC 接口，选配 RS232、RS485 接口
【规格表】
| 型号 | CS5560A | CS55602A | CS55601A | CS55603A | ||
|---|---|---|---|---|---|---|
| 测试模式 | AC/IR | AC/DC/IR | ||||
| ACW | 输出电压 | 范围 | 0.100kV～5.000kV | |||
| 精度 | ±（2%读值+5V） | |||||
| 分辨率 | 1V | |||||
| 最大输出功率 | 500VA | 100VA | 500VA | 100VA | ||
| 最大额定电流 | 100mA | 20mA | 100mA | 20mA | ||
| 下限电流范围 | 0～电流上限:0=不到判断上限 | |||||
| 电流档位 | 2mA、20mA、100mA（最大档位对应各型号电流上限） | |||||
| 输出波形 | 正弦波 | |||||
| 输出波形失真度 | ≤2%（空载或纯阻性负载） | |||||
| 波峰因数 | 1.3～1.5 | |||||
| 电压上升时间 | 0s～999s 0=电压上升时间关 | |||||
| 测试时间 | 0，0.3s～999s 0=连续测试 | |||||
| 电压下降时间 | 0s～999s 0=电压下降时间关 | |||||
| 输出电压模式 | N 模式 | |||||
| DCW | 输出电压 | 范围 | ---------- | 0.100kV～5.000kV | ||
| 精度 | ---------- | ±（2%读值+5V） | ||||
| 分辨率 | ---------- | 1V | ||||
| 最大输出功率 | ---------- | 250W | 50W | |||
| 最大额定电流 | ---------- | 50mA | 10mA | |||
| 电流档位 | ---------- | 2mA、10mA（20mA）、50mA | ||||
| 纹波系数 | ---------- | ≤5% | ||||
| 放电时间 | ---------- | ≤200ms | ||||
| 最大充电电流 | ---------- | 50mA | 10mA | |||
| 电压上升时间 | 0s～999s 0=电压上升时间关 | |||||
| 测试时间 | 0，0.3s～999s 0=连续测试 | |||||
| 电压下降时间 | 0s～999s 0=电压下降时间关 | |||||
| 输出电压模式 | N 模式 | |||||
| IR | 输出电压 | 范围 | 0.100kV～1.000kV | |||
| 精度 | ±（2%读值+5V） | |||||
| 分辨率 | 1V | |||||
| 最大上限设定值 | 9999MΩ | |||||
| 最大下限设定值 | 9999MΩ | |||||
| 最小下限设定值 | 1MΩ | |||||
| 电压上升时间 | 0s～999s 0=电压上升时间关 | |||||
| 测试时间 | 0，0.3s～999s 0=连续测试 | |||||
| 放电时间 | ≤200ms | |||||
| 电压表 | 范围 | AC | 0.100kV～5.000kV | |||
| DC | 0.100kV～5.000kV | |||||
| 精度 | ±（2%读值+5V） | |||||
| 分辨率 | 1V | |||||
| 显示数值 | 均方根值 | |||||
| 电流表 | 测量范围 | AC | 0～100mA | |||
| DC | 0～50mA | |||||
| 分辨率 | AC | 2mA 档：1uA,20mA 档：10uA，100mA 档：100uA | ||||
| DC | 2mA 档：1uA,20mA 档：10uA，50mA 档：100uA | |||||
| 测量精度 | ≥2mA 为±（2%+5 个字），<2mA 为±（3%+5 个字） | |||||
| 电阻表 | 测量范围 | 1MΩ～9999MΩ | ||||
| 分辨率 | 1MΩ～9.999MΩ:0.001MΩ,10MΩ～99.99MΩ:0.01MΩ, 0.100kV1MΩ～999MΩ ±5%，1000MΩ～3000MΩ ±10% | |||||
| 计时器 | 范围 | 0～999s | ||||
| 分辨率 | ≤99.9s 时 0.1s，≥100s 时 1s | |||||
| 精度 | ±（0.1%+50ms） | |||||
